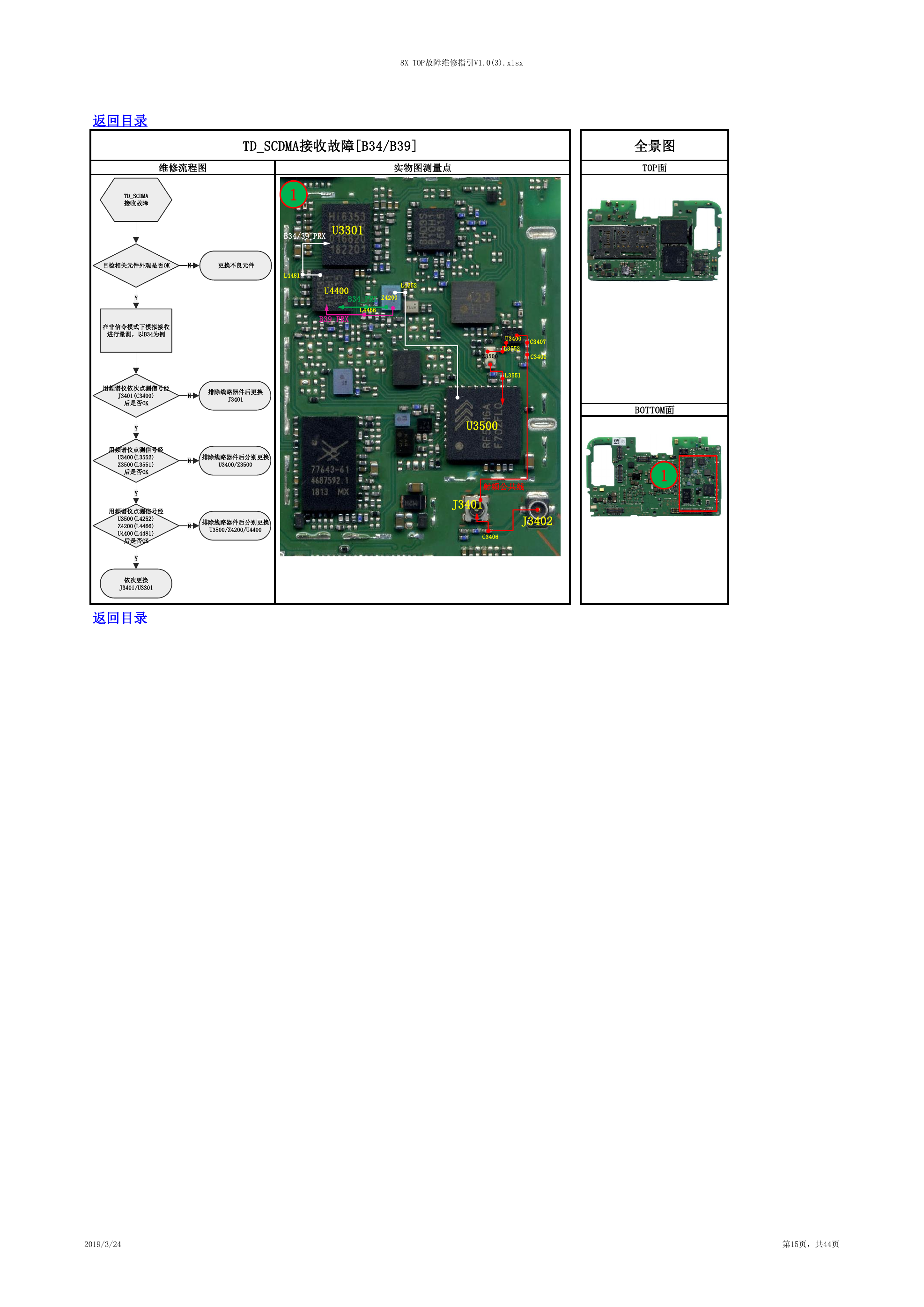

8X TOP故障维修指引V1.0(3).xlsx 返回目录 TD_SCDMA接收故障[B34/B39] 维修流程图 实物图测量点 全景图 TOP面 1 B34/39_PRX U3301 L4481 L4252 Z4200 U4400 B34_PRX L4466 B39_PRX Z3500 C3407 C3400 U3400 L3552 L3551 U3500 射频公共线 J3401 J3402 C3406 BOTTOM面 1 返回目录 2019/3/24 第15页，共44页 TD_SCDMA接收故障目检相关元件外观是否OK更换不良元件N在非信令模式下模拟接收进行量测，以B34为例用频谱仪依次点测信号经J3401(C3400)后是否OKYY排除线路器件后更换J3401N用频谱仪点测信号经U3400(L3552)Z3500(L3551)后是否OKY排除线路器件后分别更换U3400/Z3500N用频谱仪点测信号经U3500(L4252)Z4200(L4466)U4400(L4481)后是否OK排除线路器件后分别更换U3500/Z4200/U4400N依次更换J3401/U3301Y
