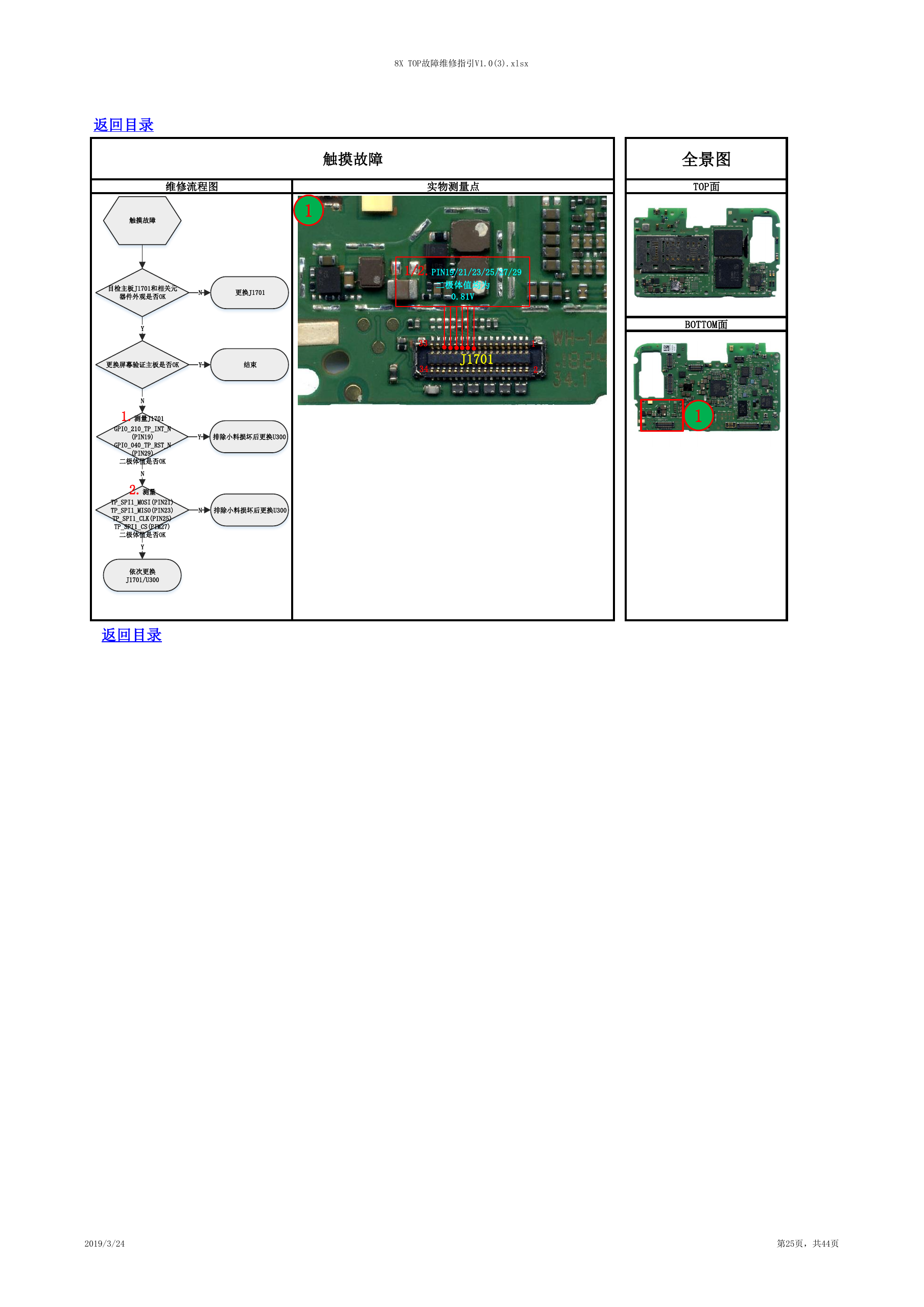

8X TOP故障维修指引V1.0(3).xlsx 返回目录 触摸故障 维修流程图 实物测量点 1 1/2.PIN19/21/23/25/27/29 二极体值均为 0.81V 33 34 J1701 1 2 全景图 TOP面 BOTTOM面 1 返回目录 2019/3/24 第25页，共44页 触摸故障目检主板J1701和相关元器件外观是否OK更换J1701更换屏幕验证主板是否OKN1.测量J1701GPIO_210_TP_INT_N(PIN19)GPIO_040_TP_RST_N(PIN29)二极体值是否OK结束YYNYN排除小料损坏后更换U300依次更换J1701/U3002.测量TP_SPI1_MOSI(PIN21)TP_SPI1_MISO(PIN23)TP_SPI1_CLK(PIN25)TP_SPI1_CS(PIM27)二极体值是否OKYN排除小料损坏后更换U300
