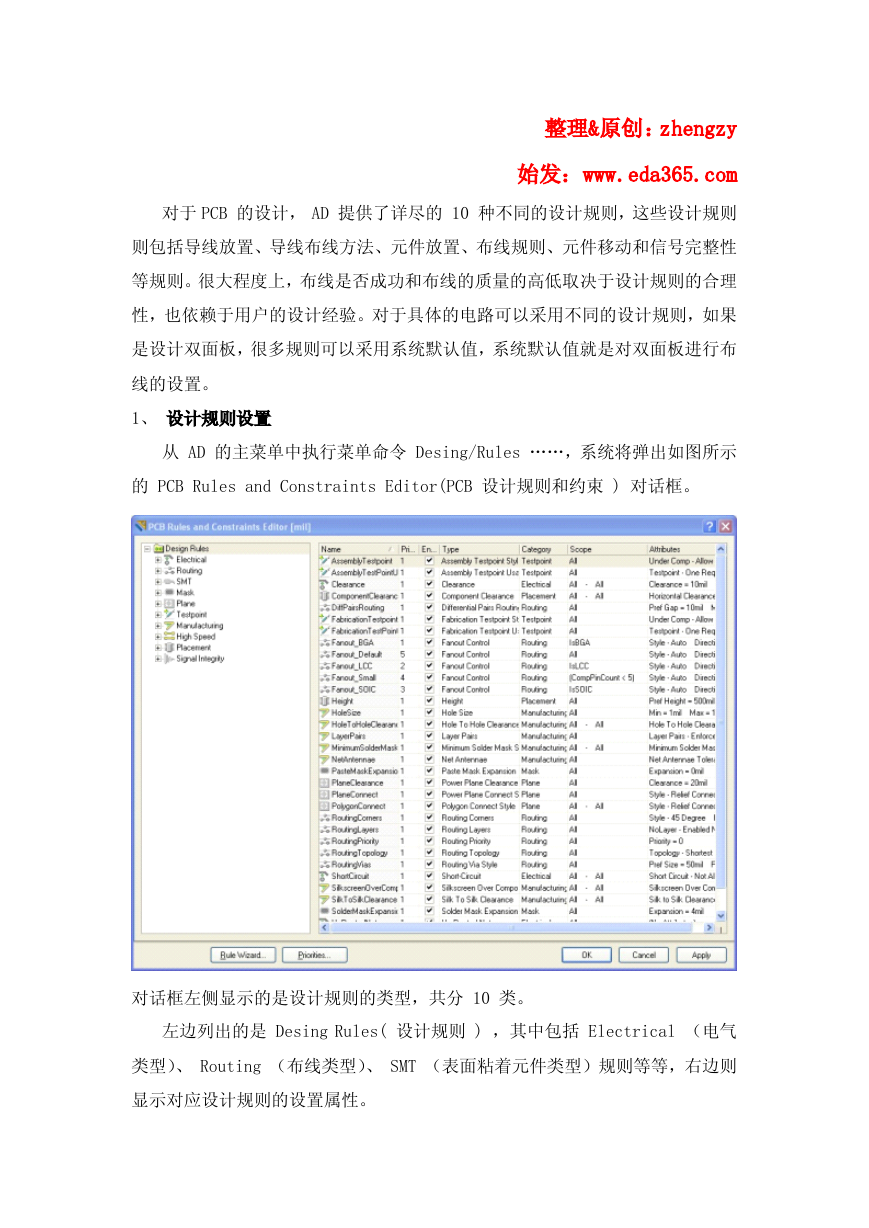

    整理&原创：zhengzy 始发：www.eda365.com 对于 PCB 的设计， AD 提供了详尽的 10 种不同的设计规则，这些设计规则 则包括导线放置、导线布线方法、元件放置、布线规则、元件移动和信号完整性 等规则。很大程度上，布线是否成功和布线的质量的高低取决于设计规则的合理 性，也依赖于用户的设计经验。对于具体的电路可以采用不同的设计规则，如果 是设计双面板，很多规则可以采用系统默认值，系统默认值就是对双面板进行布 线的设置。 1、 设计规则设置 从 AD 的主菜单中执行菜单命令 Desing/Rules ……，系统将弹出如图所示 的 PCB Rules and Constraints Editor(PCB 设计规则和约束 ) 对话框。 对话框左侧显示的是设计规则的类型，共分 10 类。 左边列出的是 Desing Rules( 设计规则 ) ，其中包括 Electrical （电气 类型）、 Routing （布线类型）、 SMT （表面粘着元件类型）规则等等，右边则 显示对应设计规则的设置属性。

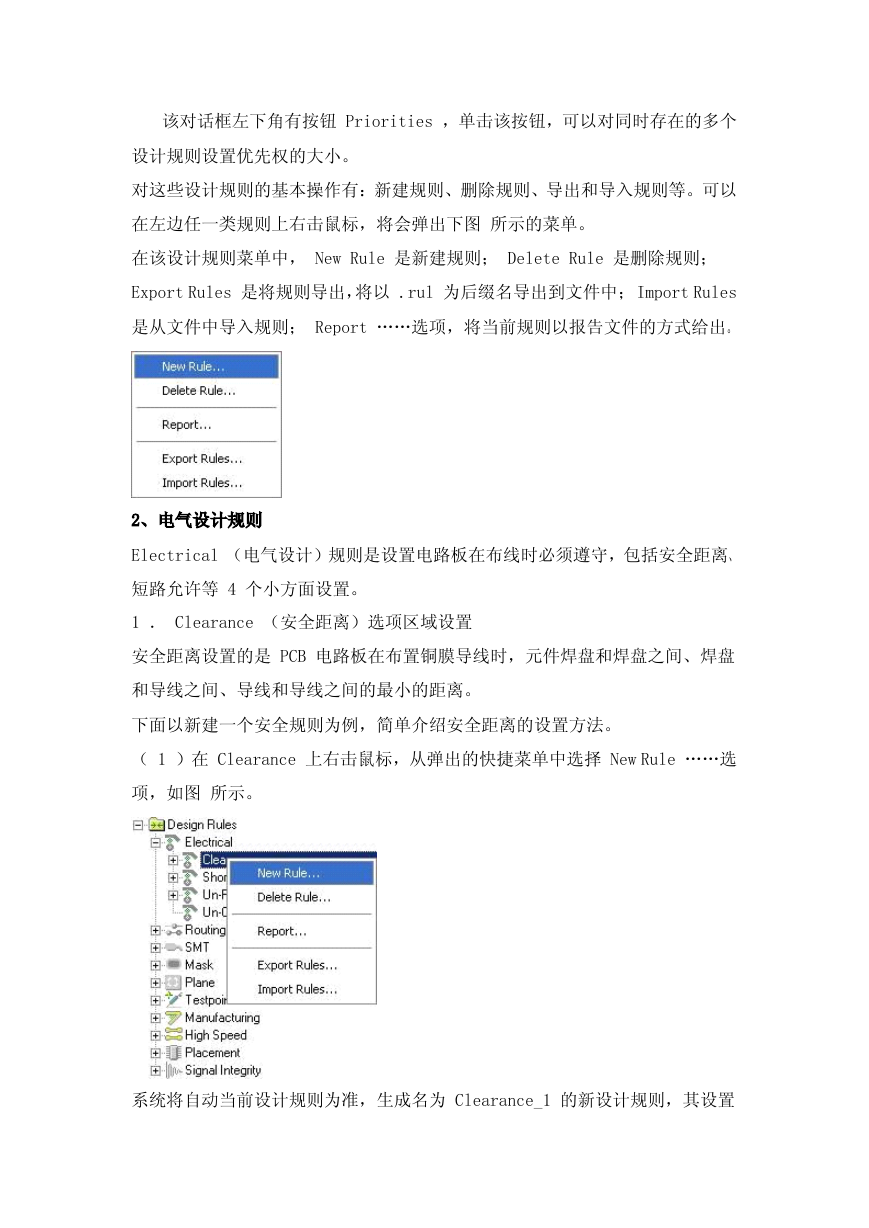

    该对话框左下角有按钮 Priorities ，单击该按钮，可以对同时存在的多个 设计规则设置优先权的大小。 对这些设计规则的基本操作有：新建规则、删除规则、导出和导入规则等。可以 在左边任一类规则上右击鼠标，将会弹出下图 所示的菜单。 在该设计规则菜单中， New Rule 是新建规则； Delete Rule 是删除规则； Export Rules 是将规则导出，将以 .rul 为后缀名导出到文件中；Import Rules 是从文件中导入规则； Report ……选项，将当前规则以报告文件的方式给出。 2、电气设计规则 Electrical （电气设计）规则是设置电路板在布线时必须遵守，包括安全距离、 短路允许等 4 个小方面设置。 1 ． Clearance （安全距离）选项区域设置 安全距离设置的是 PCB 电路板在布置铜膜导线时，元件焊盘和焊盘之间、焊盘 和导线之间、导线和导线之间的最小的距离。 下面以新建一个安全规则为例，简单介绍安全距离的设置方法。 （ 1 ）在 Clearance 上右击鼠标，从弹出的快捷菜单中选择 New Rule ……选 项，如图 所示。 系统将自动当前设计规则为准，生成名为 Clearance_1 的新设计规则，其设置

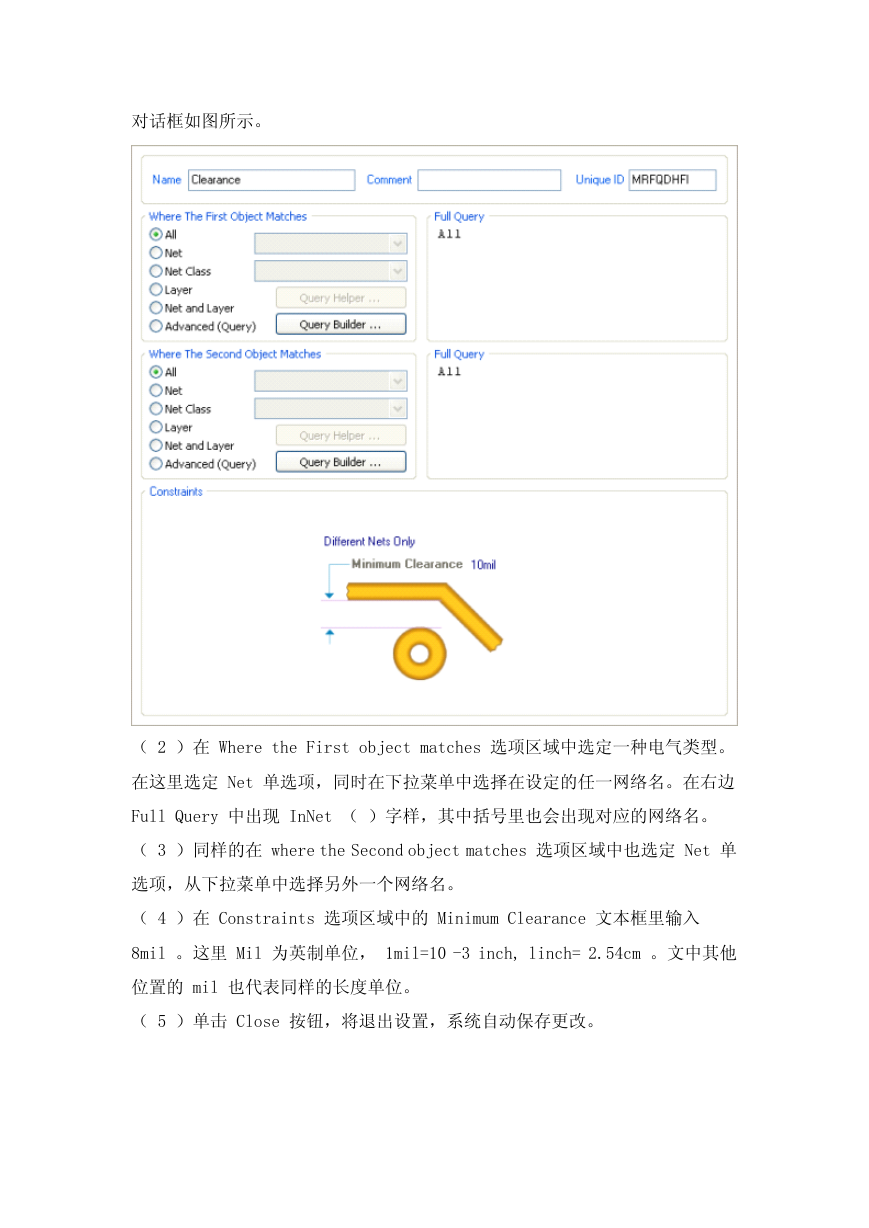

    对话框如图所示。 （ 2 ）在 Where the First object matches 选项区域中选定一种电气类型。 在这里选定 Net 单选项，同时在下拉菜单中选择在设定的任一网络名。在右边 Full Query 中出现 InNet （ ）字样，其中括号里也会出现对应的网络名。 （ 3 ）同样的在 where the Second object matches 选项区域中也选定 Net 单 选项，从下拉菜单中选择另外一个网络名。 （ 4 ）在 Constraints 选项区域中的 Minimum Clearance 文本框里输入 8mil 。这里 Mil 为英制单位， 1mil=10 -3 inch, linch= 2.54cm 。文中其他 位置的 mil 也代表同样的长度单位。 （ 5 ）单击 Close 按钮，将退出设置，系统自动保存更改。

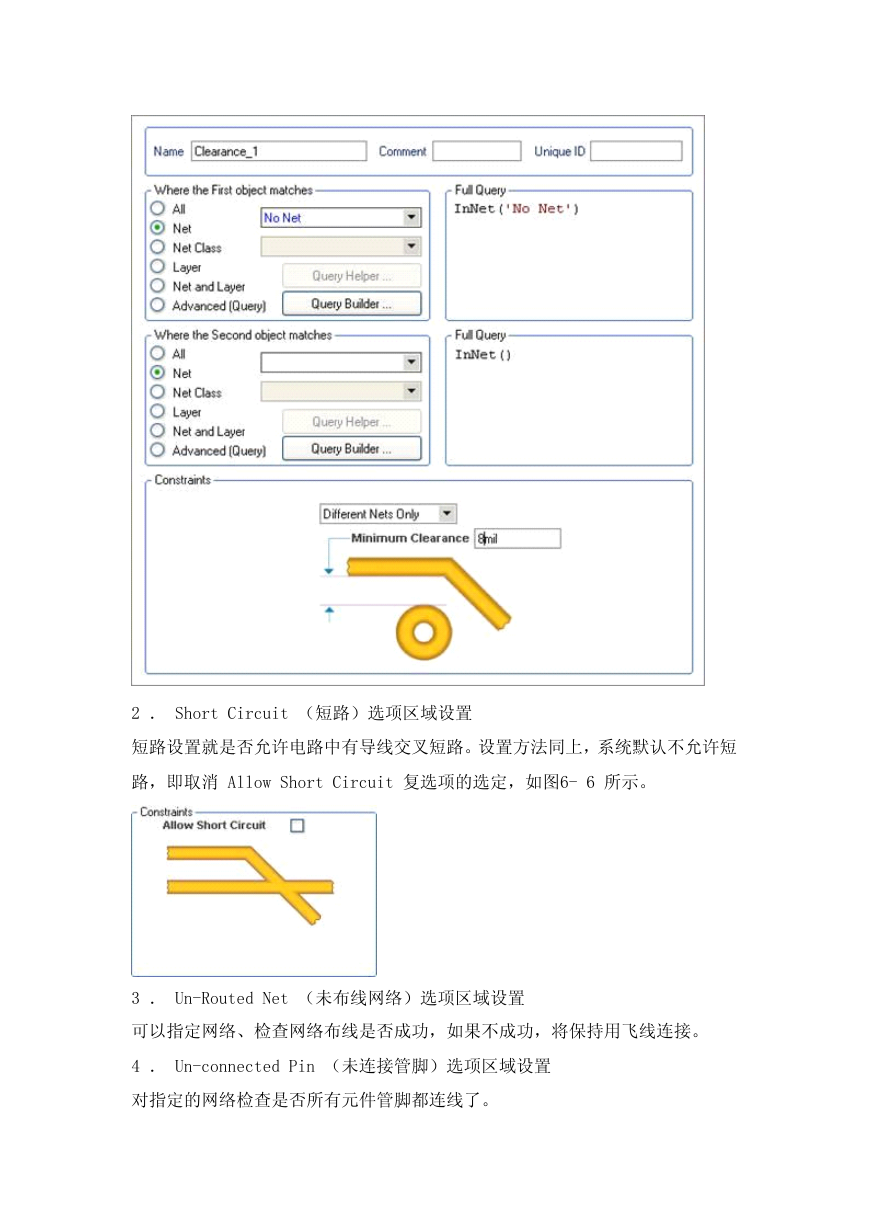

    2 ． Short Circuit （短路）选项区域设置 短路设置就是否允许电路中有导线交叉短路。设置方法同上，系统默认不允许短 路，即取消 Allow Short Circuit 复选项的选定，如图6- 6 所示。 3 ． Un-Routed Net （未布线网络）选项区域设置 可以指定网络、检查网络布线是否成功，如果不成功，将保持用飞线连接。 4 ． Un-connected Pin （未连接管脚）选项区域设置 对指定的网络检查是否所有元件管脚都连线了。

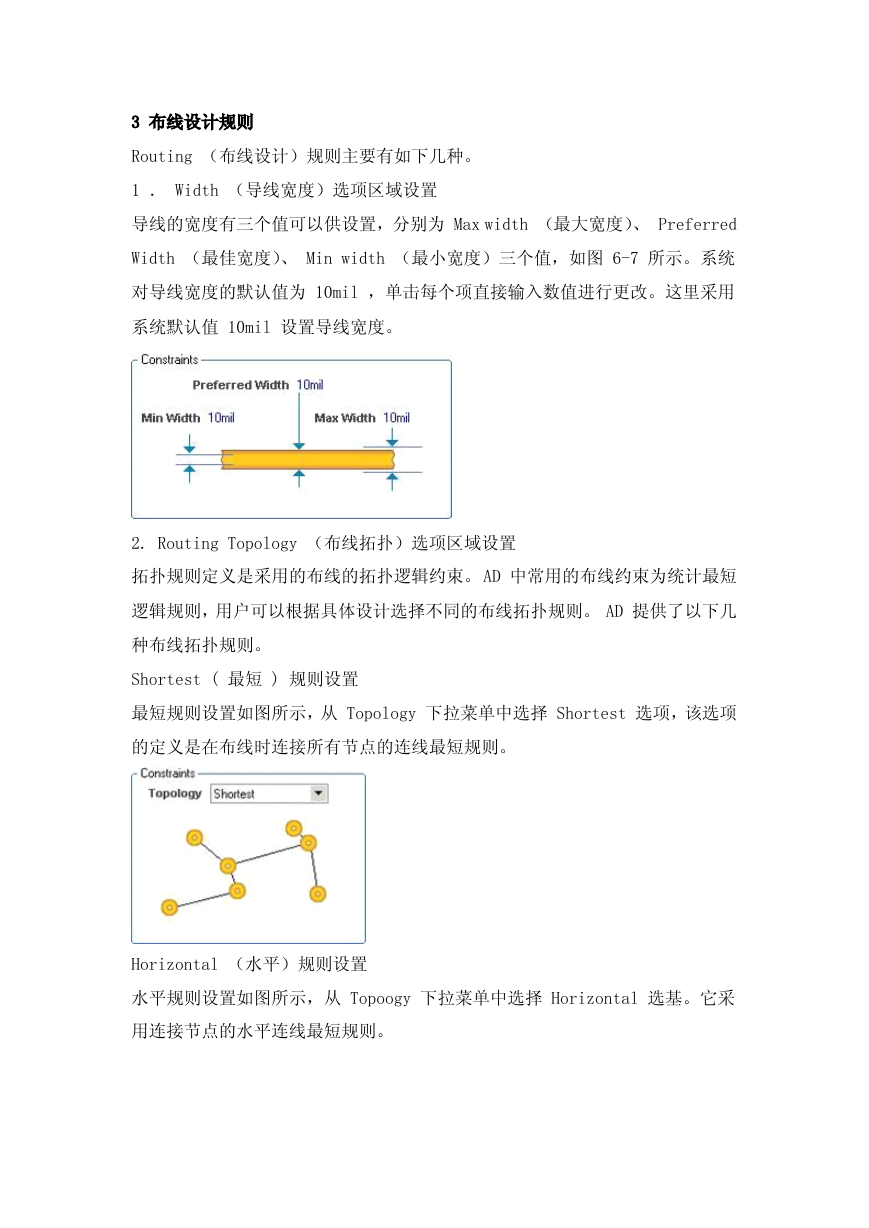

    3 布线设计规则 Routing （布线设计）规则主要有如下几种。 1 ． Width （导线宽度）选项区域设置 导线的宽度有三个值可以供设置，分别为 Max width （最大宽度）、 Preferred Width （最佳宽度）、 Min width （最小宽度）三个值，如图 6-7 所示。系统 对导线宽度的默认值为 10mil ，单击每个项直接输入数值进行更改。这里采用 系统默认值 10mil 设置导线宽度。 2. Routing Topology （布线拓扑）选项区域设置 拓扑规则定义是采用的布线的拓扑逻辑约束。 AD 中常用的布线约束为统计最短 逻辑规则，用户可以根据具体设计选择不同的布线拓扑规则。 AD 提供了以下几 种布线拓扑规则。 Shortest ( 最短 ) 规则设置 最短规则设置如图所示，从 Topology 下拉菜单中选择 Shortest 选项，该选项 的定义是在布线时连接所有节点的连线最短规则。 Horizontal （水平）规则设置 水平规则设置如图所示，从 Topoogy 下拉菜单中选择 Horizontal 选基。它采 用连接节点的水平连线最短规则。

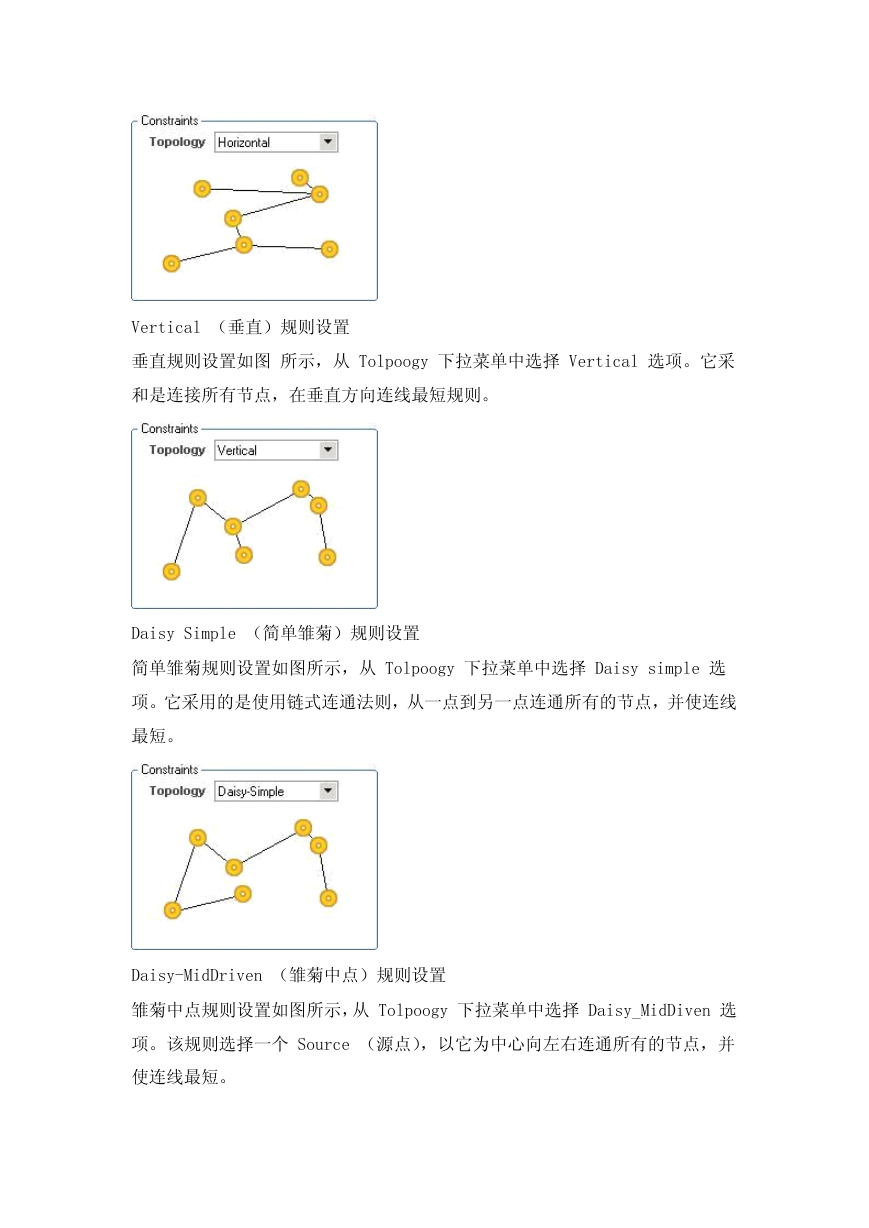

    Vertical （垂直）规则设置 垂直规则设置如图 所示，从 Tolpoogy 下拉菜单中选择 Vertical 选项。它采 和是连接所有节点，在垂直方向连线最短规则。 Daisy Simple （简单雏菊）规则设置 简单雏菊规则设置如图所示，从 Tolpoogy 下拉菜单中选择 Daisy simple 选 项。它采用的是使用链式连通法则，从一点到另一点连通所有的节点，并使连线 最短。 Daisy-MidDriven （雏菊中点）规则设置 雏菊中点规则设置如图所示，从 Tolpoogy 下拉菜单中选择 Daisy_MidDiven 选 项。该规则选择一个 Source （源点），以它为中心向左右连通所有的节点，并 使连线最短。

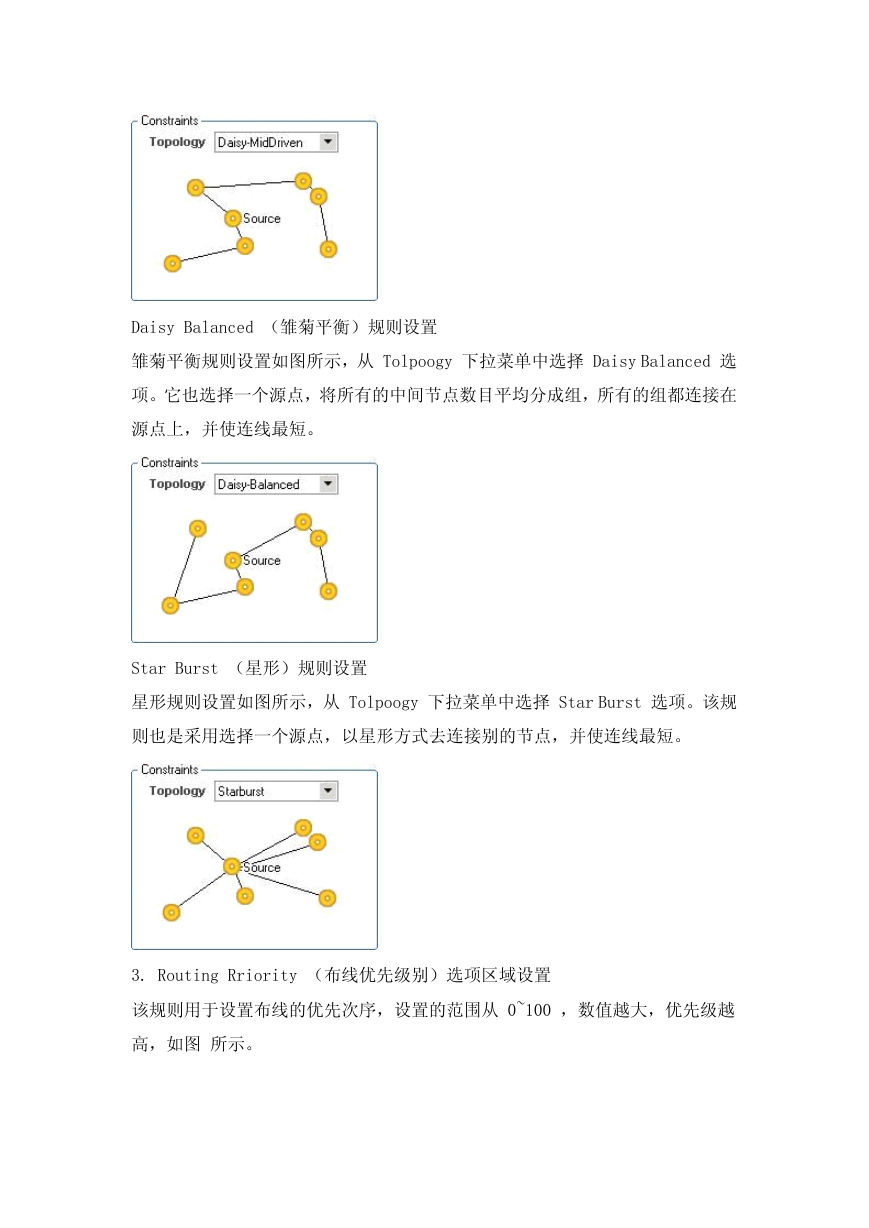

    Daisy Balanced （雏菊平衡）规则设置 雏菊平衡规则设置如图所示，从 Tolpoogy 下拉菜单中选择 Daisy Balanced 选 项。它也选择一个源点，将所有的中间节点数目平均分成组，所有的组都连接在 源点上，并使连线最短。 Star Burst （星形）规则设置 星形规则设置如图所示，从 Tolpoogy 下拉菜单中选择 Star Burst 选项。该规 则也是采用选择一个源点，以星形方式去连接别的节点，并使连线最短。 3. Routing Rriority （布线优先级别）选项区域设置 该规则用于设置布线的优先次序，设置的范围从 0~100 ，数值越大，优先级越 高，如图 所示。

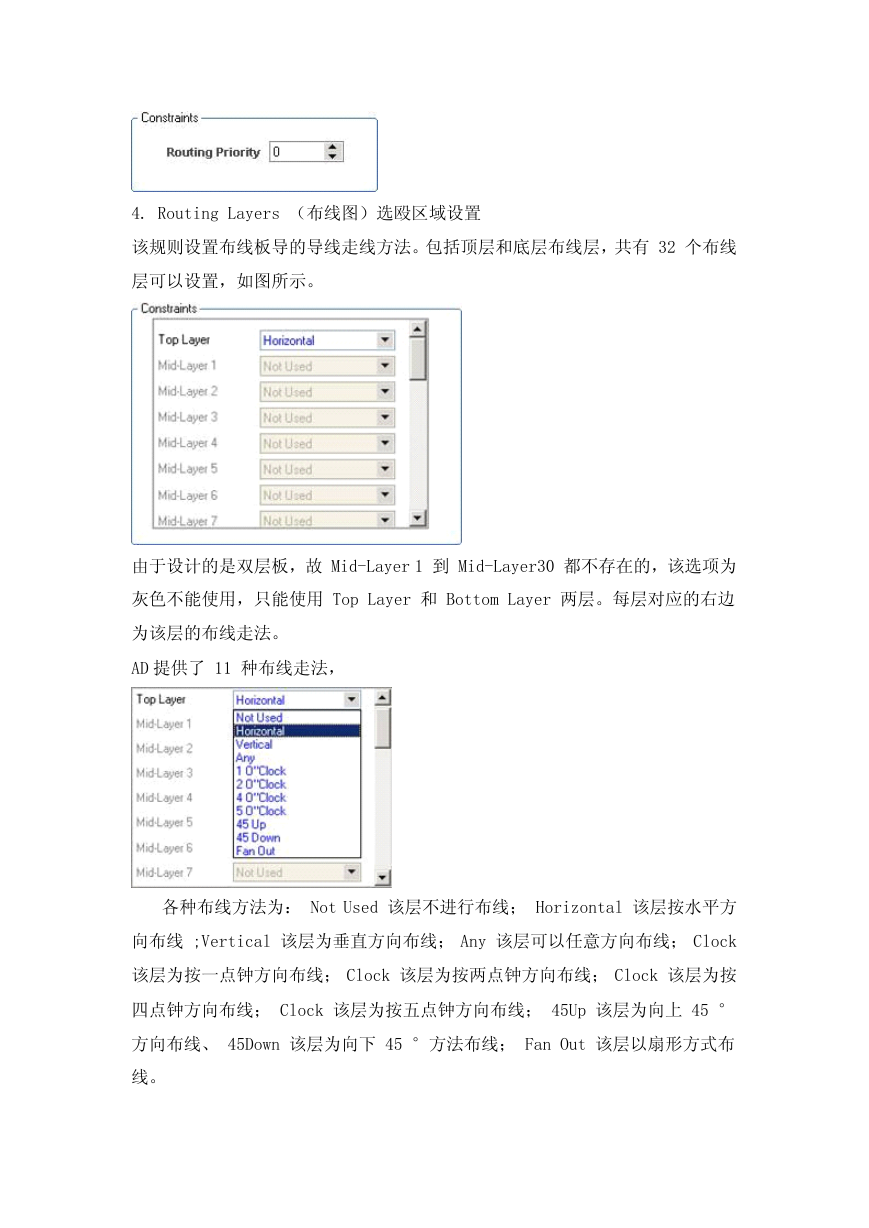

    4. Routing Layers （布线图）选殴区域设置 该规则设置布线板导的导线走线方法。包括顶层和底层布线层，共有 32 个布线 层可以设置，如图所示。 由于设计的是双层板，故 Mid-Layer 1 到 Mid-Layer30 都不存在的，该选项为 灰色不能使用，只能使用 Top Layer 和 Bottom Layer 两层。每层对应的右边 为该层的布线走法。 AD 提供了 11 种布线走法， 各种布线方法为： Not Used 该层不进行布线； Horizontal 该层按水平方 向布线 ;Vertical 该层为垂直方向布线； Any 该层可以任意方向布线； Clock 该层为按一点钟方向布线； Clock 该层为按两点钟方向布线； Clock 该层为按 四点钟方向布线； Clock 该层为按五点钟方向布线； 45Up 该层为向上 45 ° 方向布线、 45Down 该层为向下 45 °方法布线； Fan Out 该层以扇形方式布 线。
