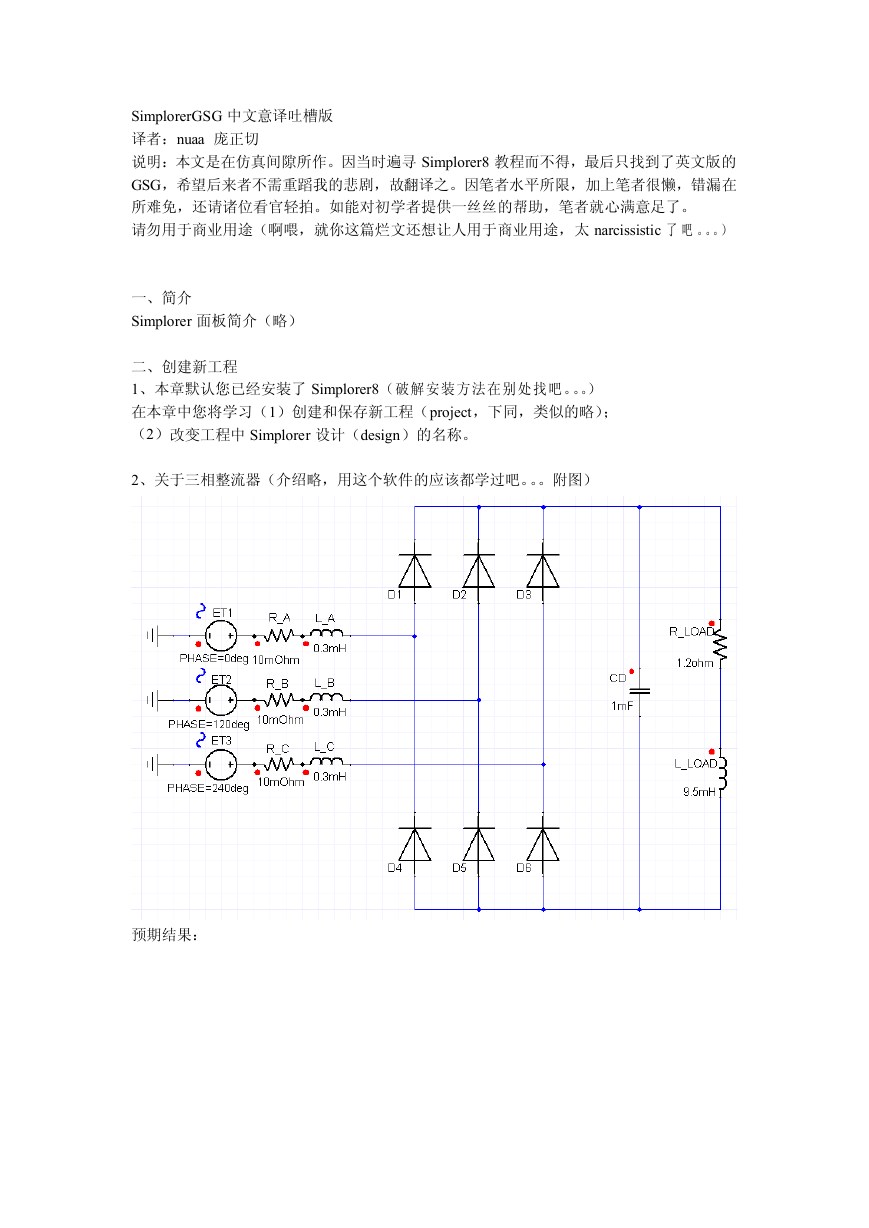

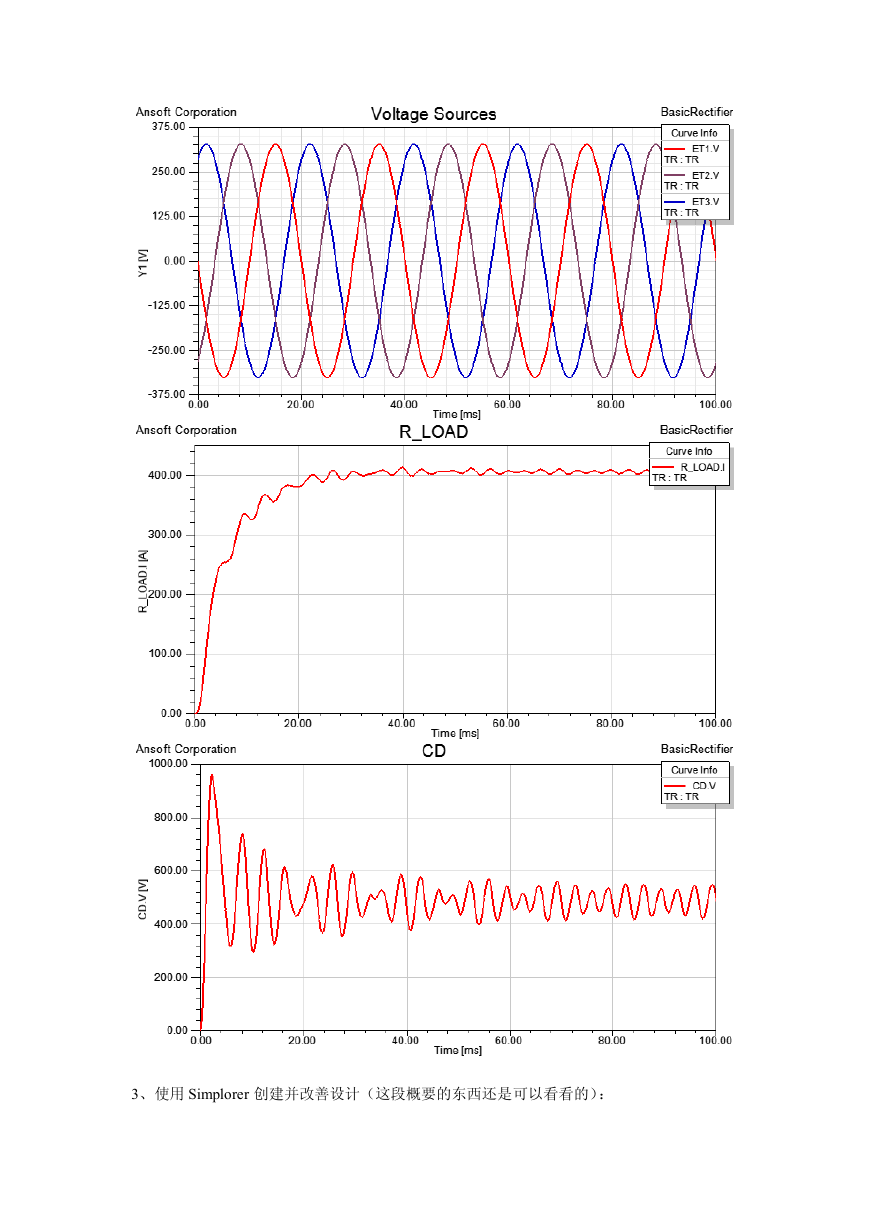

SimplorerGSG 中文意译吐槽版译者：nuaa 庞正切说明：本文是在仿真间隙所作。因当时遍寻 Simplorer8 教程而不得，最后只找到了英文版的 GSG，希望后来者不需重蹈我的悲剧，故翻译之。因笔者水平所限，加上笔者很懒，错漏在所难免，还请诸位看官轻拍。如能对初学者提供一丝丝的帮助，笔者就心满意足了。请勿用于商业用途（啊喂，就你这篇烂文还想让人用于商业用途，太 narcissistic 了吧。。。）一、简介 Simplorer 面板简介（略）二、创建新工程 1、本章默认您已经安装了 Simplorer8（破解安装方法在别处找吧。。。）在本章中您将学习（1）创建和保存新工程（project，下同，类似的略）；（2）改变工程中 Simplorer 设计（design）的名称。 2、关于三相整流器（介绍略，用这个软件的应该都学过吧。。。附图）预期结果：

3、使用 Simplorer 创建并改善设计（这段概要的东西还是可以看看的）：

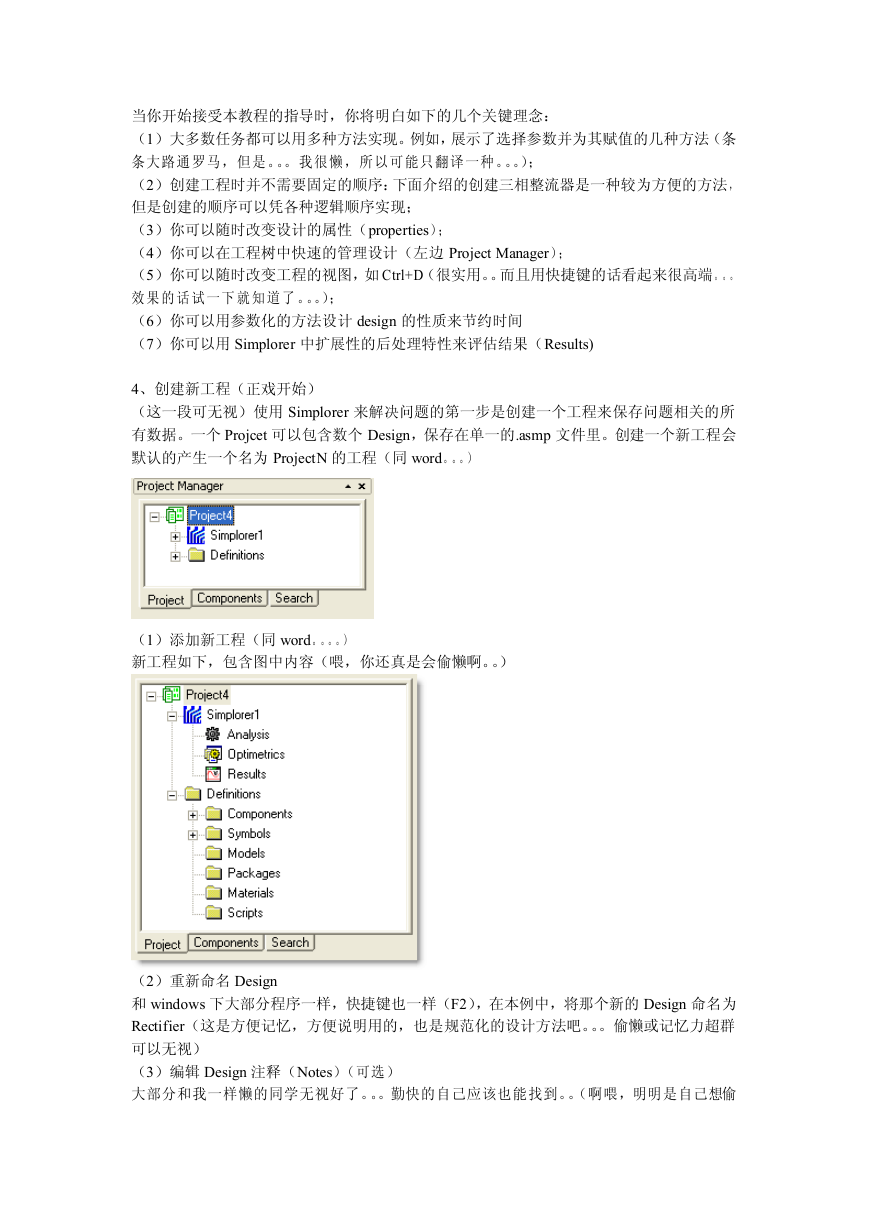

当你开始接受本教程的指导时，你将明白如下的几个关键理念：（1）大多数任务都可以用多种方法实现。例如，展示了选择参数并为其赋值的几种方法（条条大路通罗马，但是。。。我很懒，所以可能只翻译一种。。。）；（2）创建工程时并不需要固定的顺序：下面介绍的创建三相整流器是一种较为方便的方法，但是创建的顺序可以凭各种逻辑顺序实现；（3）你可以随时改变设计的属性（properties）；（4）你可以在工程树中快速的管理设计（左边 Project Manager）；（5）你可以随时改变工程的视图，如 Ctrl+D（很实用。。而且用快捷键的话看起来很高端。。。效果的话试一下就知道了。。。）；（6）你可以用参数化的方法设计 design 的性质来节约时间（7）你可以用 Simplorer 中扩展性的后处理特性来评估结果（Results) 4、创建新工程（正戏开始）（这一段可无视）使用 Simplorer 来解决问题的第一步是创建一个工程来保存问题相关的所有数据。一个 Projcet 可以包含数个 Design，保存在单一的.asmp 文件里。创建一个新工程会默认的产生一个名为 ProjectN 的工程（同 word。。。）（1）添加新工程（同 word。。。。）新工程如下，包含图中内容（喂，你还真是会偷懒啊。。）（2）重新命名 Design 和 windows 下大部分程序一样，快捷键也一样（F2），在本例中，将那个新的 Design 命名为 Rectifier（这是方便记忆，方便说明用的，也是规范化的设计方法吧。。。偷懒或记忆力超群可以无视）（3）编辑 Design 注释（Notes）（可选）大部分和我一样懒的同学无视好了。。。勤快的自己应该也能找到。。（啊喂，明明是自己想偷

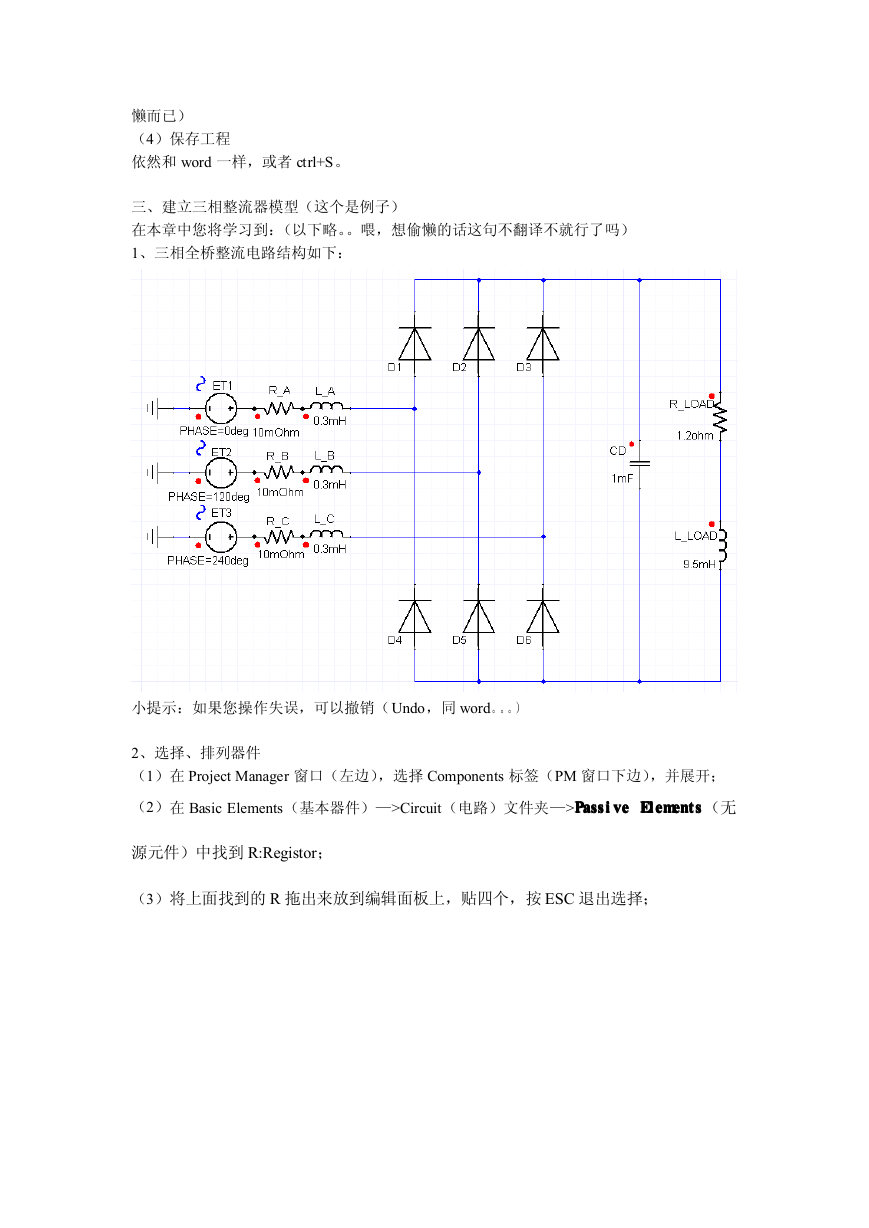

懒而已）（4）保存工程依然和 word 一样，或者 ctrl+S。三、建立三相整流器模型（这个是例子）在本章中您将学习到：（以下略。。喂，想偷懒的话这句不翻译不就行了吗） 1、三相全桥整流电路结构如下：小提示：如果您操作失误，可以撤销（Undo，同 word。。。） 2、选择、排列器件（1）在 Project Manager 窗口（左边），选择 Components 标签（PM 窗口下边），并展开； Elements Passi ve Passi ve Elements Passi ve Elements （2）在 Basic Elements（基本器件）—>Circuit（电路）文件夹—>Passi ve Elements （无源元件）中找到 R:Registor；（3）将上面找到的 R 拖出来放到编辑面板上，贴四个，按 ESC 退出选择；

（4）选中器件，按 Ctrl+R 可以旋转；（5）之后按下表找到其他器件 Quantity 是需要的元件数目（6）根据三相全桥整流电路的结构图放置选中器件后，可以在工具栏中按这几个按钮改变器件摆放情况试试吧（话说看图也应该明白的啊喂），具体效果自己小提示：可以通过 Schematic View 中的按钮改变视图，和大部分同类软件类似（7）选择 Draw（最上面）>Ground 在面板上放一个接地 3、连接器件鼠标在器件两边的方框上，变为 X 型，，单击，连接到另外一个器件的方

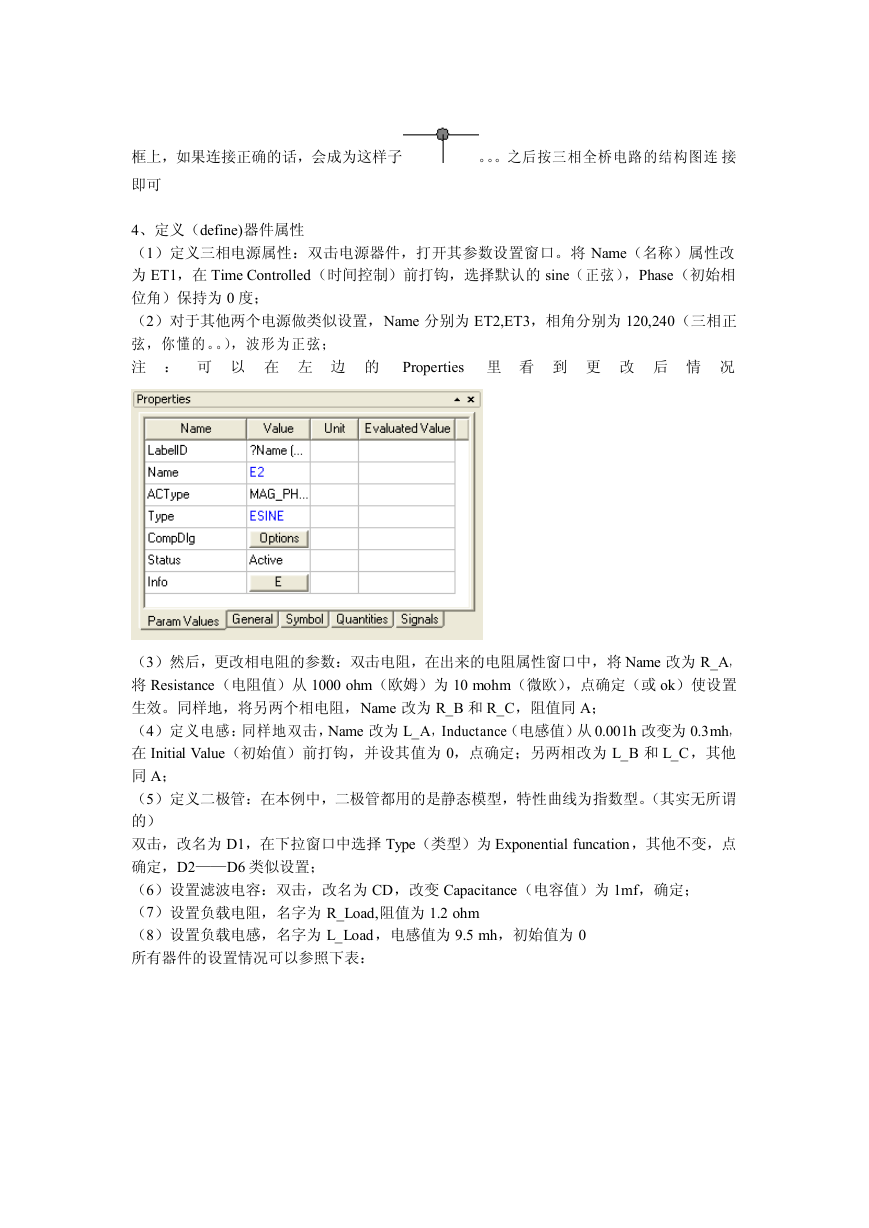

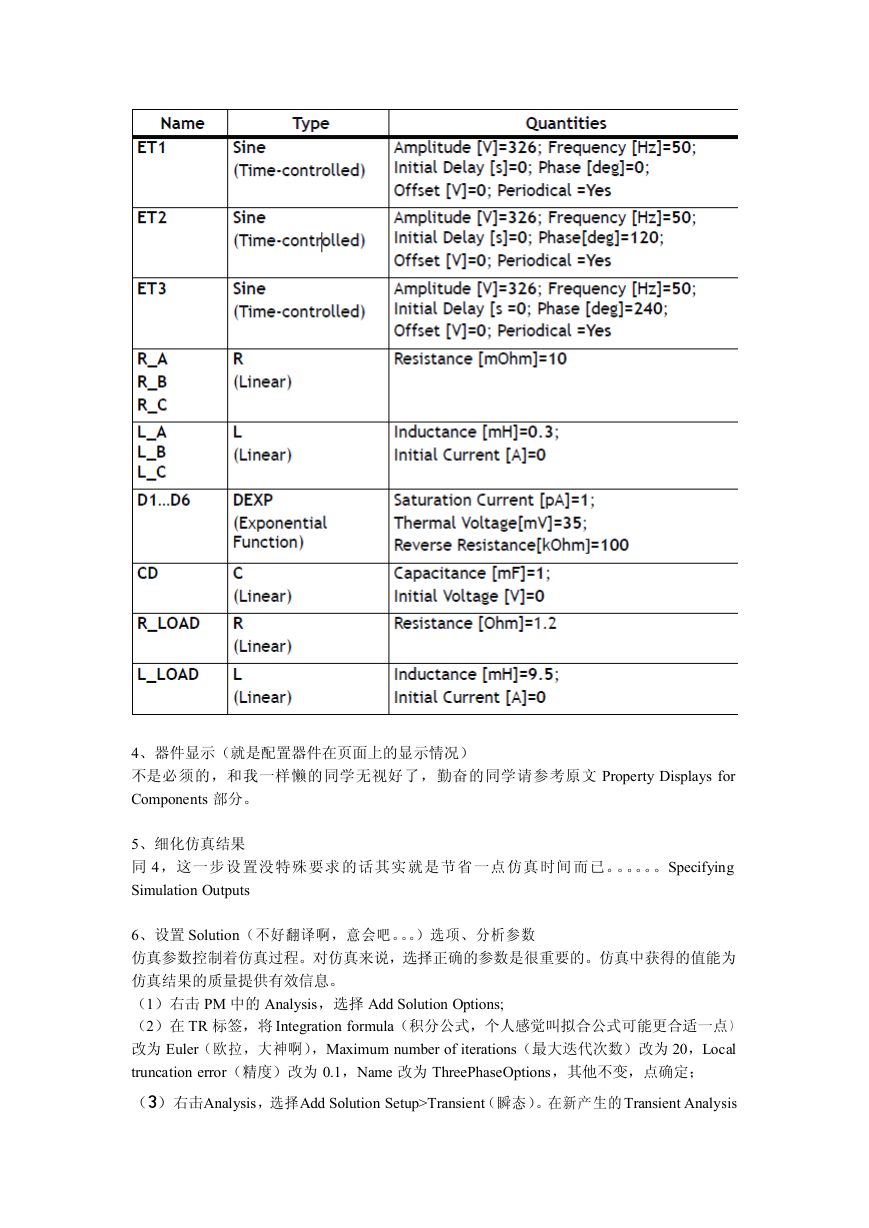

框上，如果连接正确的话，会成为这样子。。。之后按三相全桥电路的结构图连接即可 4、定义（define)器件属性（1）定义三相电源属性：双击电源器件，打开其参数设置窗口。将 Name（名称）属性改为 ET1，在 Time Controlled（时间控制）前打钩，选择默认的 sine（正弦），Phase（初始相位角）保持为 0 度；（2）对于其他两个电源做类似设置，Name 分别为 ET2,ET3，相角分别为 120,240（三相正弦，你懂的。。），波形为正弦；注：可以在左边的 Properties 里看到更改后情况（3）然后，更改相电阻的参数：双击电阻，在出来的电阻属性窗口中，将 Name 改为 R_A，将 Resistance（电阻值）从 1000 ohm（欧姆）为 10 mohm（微欧），点确定（或 ok）使设置生效。同样地，将另两个相电阻，Name 改为 R_B 和 R_C，阻值同 A；（4）定义电感：同样地双击，Name 改为 L_A，Inductance（电感值）从 0.001h 改变为 0.3mh，在 Initial Value（初始值）前打钩，并设其值为 0，点确定；另两相改为 L_B 和 L_C，其他同 A；（5）定义二极管：在本例中，二极管都用的是静态模型，特性曲线为指数型。（其实无所谓的）双击，改名为 D1，在下拉窗口中选择 Type（类型）为 Exponential funcation，其他不变，点确定，D2——D6 类似设置；（6）设置滤波电容：双击，改名为 CD，改变 Capacitance（电容值）为 1mf，确定；（7）设置负载电阻，名字为 R_Load,阻值为 1.2 ohm （8）设置负载电感，名字为 L_Load，电感值为 9.5 mh，初始值为 0 所有器件的设置情况可以参照下表：

4、器件显示（就是配置器件在页面上的显示情况）不是必须的，和我一样懒的同学无视好了，勤奋的同学请参考原文 Property Displays for Components 部分。 5、细化仿真结果同 4，这一步设置没特殊要求的话其实就是节省一点仿真时间而已。。。。。。Specifying Simulation Outputs 6、设置 Solution（不好翻译啊，意会吧。。。）选项、分析参数仿真参数控制着仿真过程。对仿真来说，选择正确的参数是很重要的。仿真中获得的值能为仿真结果的质量提供有效信息。（1）右击 PM 中的 Analysis，选择 Add Solution Options; （2）在 TR 标签，将 Integration formula（积分公式，个人感觉叫拟合公式可能更合适一点）改为 Euler（欧拉，大神啊），Maximum number of iterations（最大迭代次数）改为 20，Local truncation error（精度）改为 0.1，Name 改为 ThreePhaseOptions，其他不变，点确定；（3）右击Analysis，选择Add Solution Setup>Transient（瞬态）。在新产生的 Transient Analysis

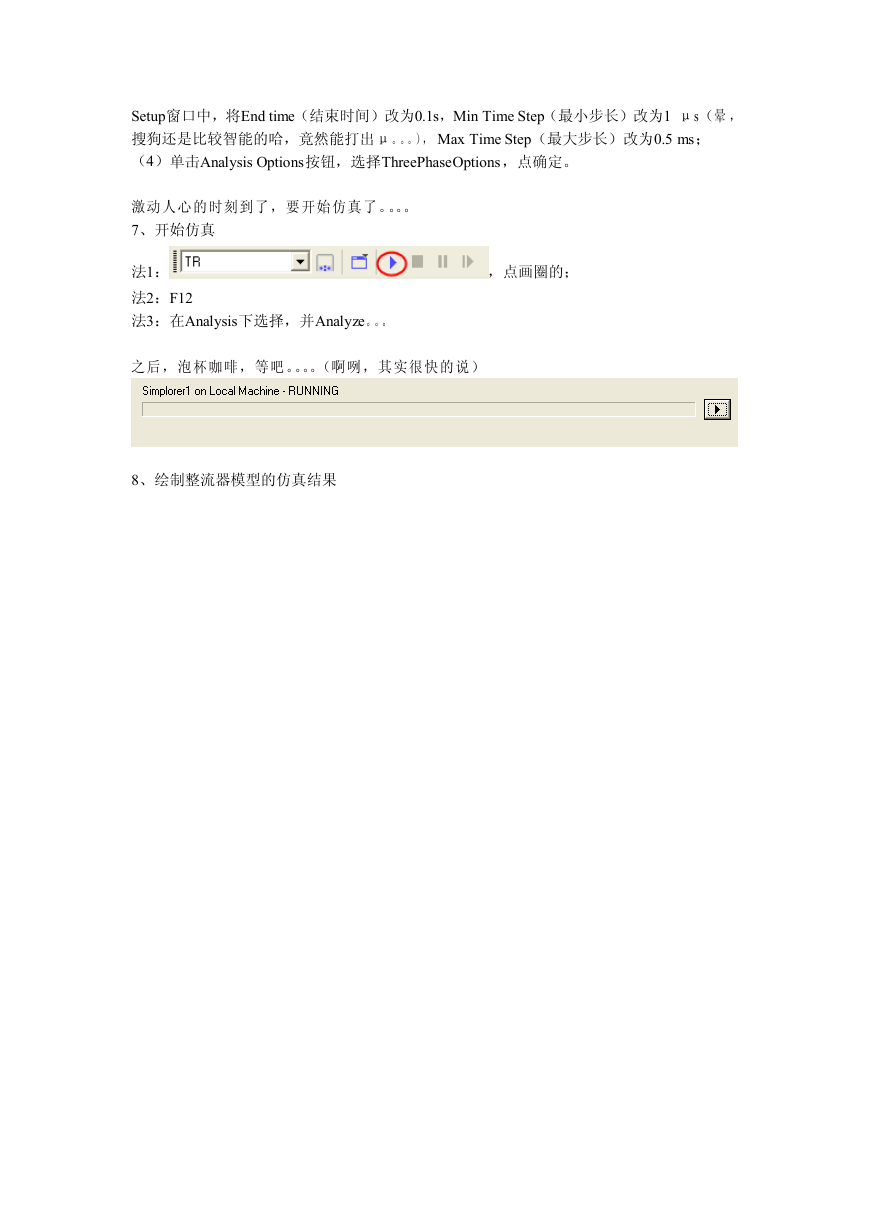

Setup窗口中，将End time（结束时间）改为0.1s，Min Time Step（最小步长）改为1 μs（晕，搜狗还是比较智能的哈，竟然能打出 μ。。。）， Max Time Step（最大步长）改为0.5 ms；（4）单击Analysis Options按钮，选择ThreePhaseOptions，点确定。激动人心的时刻到了，要开始仿真了。。。。 7、开始仿真法1：法2：F12 法3：在Analysis下选择，并Analyze。。。之后，泡杯咖啡，等吧。。。。（啊咧，其实很快的说），点画圈的； 8、绘制整流器模型的仿真结果
