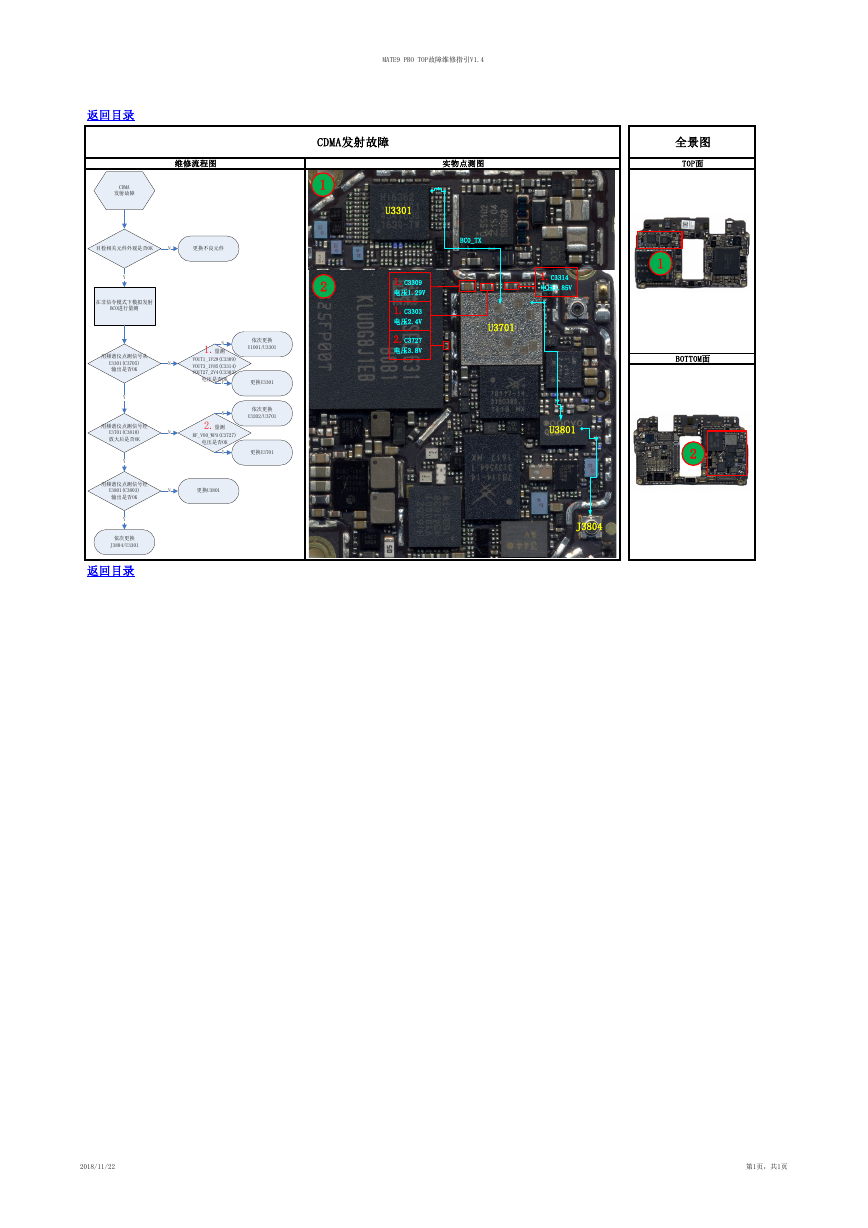

MATE9 PRO TOP故障维修指引V1.4 维修流程图 实物点测图 CDMA发射故障 全景图 TOP面 1 2 U3301 1.C3309 电压1.29V 1.C3303 电压2.4V 2.C3727 电压3.8V BC0_TX U3701 1.C3314 电压1.85V 1 BOTTOM面 2 U3801 J3804 返回目录 CDMA 发射故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟发射 BC0进行量测 用频谱仪点测信号从 U3301(C3705) 输出是否OK Y 用频谱仪点测信号经 U3701(C3810) 放大后是否OK Y 用频谱仪点测信号经 U3801(C3803) 输出是否OK Y 依次更换 J3804/U3301 返回目录 依次更换 U1001/U3301 更换U3301 依次更换 U3202/U3701 N 1.量测 VOUT1_1V29(C3309) VOUT3_1V85(C3314) VOUT27_2V4(C3303) 电压是否OK Y N 2.量测 RF_VO0_WPA(C3727) 电压是否OK Y 更换U3701 更换U3801 N N N 2018/11/22 第1页，共1页
