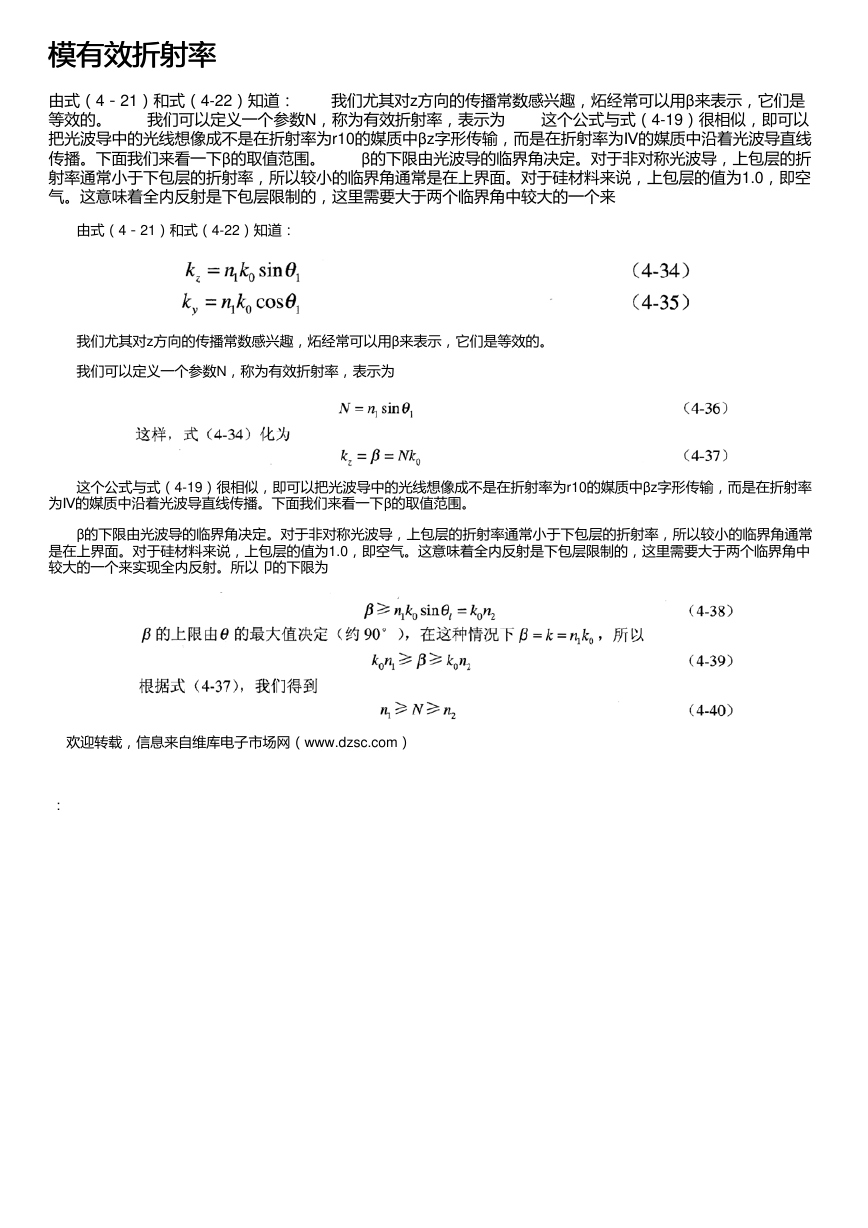

模有效折射率 模有效折射率 由式（4－21）和式（4-22）知道： 　　我们尤其对z方向的传播常数感兴趣，炻经常可以用β来表示，它们是 等效的。 　　我们可以定义一个参数N，称为有效折射率，表示为 　　这个公式与式（4-19）很相似，即可以 把光波导中的光线想像成不是在折射率为r10的媒质中βz字形传输，而是在折射率为Ⅳ的媒质中沿着光波导直线 传播。下面我们来看一下β的取值范围。 　　β的下限由光波导的临界角决定。对于非对称光波导，上包层的折 射率通常小于下包层的折射率，所以较小的临界角通常是在上界面。对于硅材料来说，上包层的值为1.0，即空 气。这意味着全内反射是下包层限制的，这里需要大于两个临界角中较大的一个来 　　由式（4－21）和式（4-22）知道： 　　我们尤其对z方向的传播常数感兴趣，炻经常可以用β来表示，它们是等效的。 　　我们可以定义一个参数N，称为有效折射率，表示为 　　这个公式与式（4-19）很相似，即可以把光波导中的光线想像成不是在折射率为r10的媒质中βz字形传输，而是在折射率 为Ⅳ的媒质中沿着光波导直线传播。下面我们来看一下β的取值范围。 　　β的下限由光波导的临界角决定。对于非对称光波导，上包层的折射率通常小于下包层的折射率，所以较小的临界角通常 是在上界面。对于硅材料来说，上包层的值为1.0，即空气。这意味着全内反射是下包层限制的，这里需要大于两个临界角中 较大的一个来实现全内反射。所以卩的下限为 　欢迎转载，信息来自维库电子市场网（www.dzsc.com） :
