    实验十二 小型校园网的设计与组建 12.1 实验目的 计算机网络是一门实践性较强的技术，课堂教学应该和实践环节紧密结合。计算机网络 实验培养学生具有独立进行计算机网络架构和设计能力，提高学生的网络设备使用水平，以 及将理论与实践相结合的能力。 12.2 实验环境及设备 2 台路由器、2 台交换机、3 台 PC 机 12.3 实验的内容和要求 根据要求，设计并搭建一个校园网。要求进行子网划分和结构设计，并将网络结构建立 起来。最后完成网络设备的调试。 12.4 实验说明 某大学分为总校和分校，为该校设计校园网，总校有一个局域网共 20 台计算机，分校 由 VLAN 划分为两个局域网，分别有 10 台计算机。该校被分配了一个 C 类网段 210.100.10.0， 总校和分校各有一台路由器及一台交换机。请进行网络设计，将总校和分校各个局域网连接 起来。 根据要求，设计 IP 地址分配表，设计网络结构，画出网络拓扑图。 根据设计搭建网络结构。 配置网络设备，完成网络调试。 提示： 1）使用 IP 子网掩码的原理设计 IP 地址分配表。 2）用到的设备为两台路由器，以及两台交换机。 思考： 1）要使总校局域网能够与分校两个局域网通信，如何配置静态路由？ 2） 如果分校两个局域网分别有 20 台主机，交换机快速以太网口是否够用？如不够用，则 如何解决该问题？

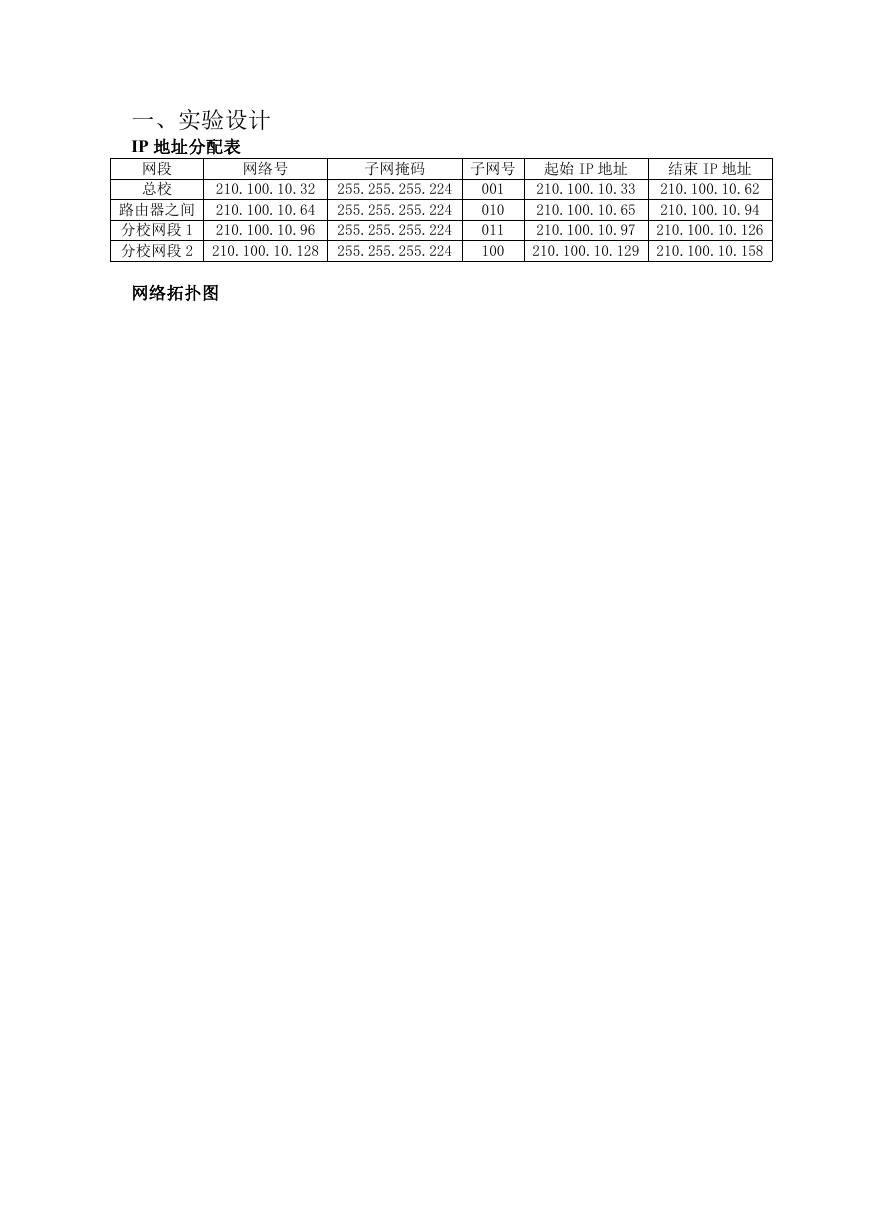

    一、实验设计 IP 地址分配表 网段 总校 网络号 210.100.10.32 路由器之间 210.100.10.64 210.100.10.96 分校网段 1 分校网段 2 210.100.10.128 网络拓扑图 子网掩码 子网号 起始 IP 地址 结束 IP 地址 255.255.255.224 255.255.255.224 255.255.255.224 255.255.255.224 001 010 011 100 210.100.10.33 210.100.10.65 210.100.10.97 210.100.10.129 210.100.10.62 210.100.10.94 210.100.10.126 210.100.10.158

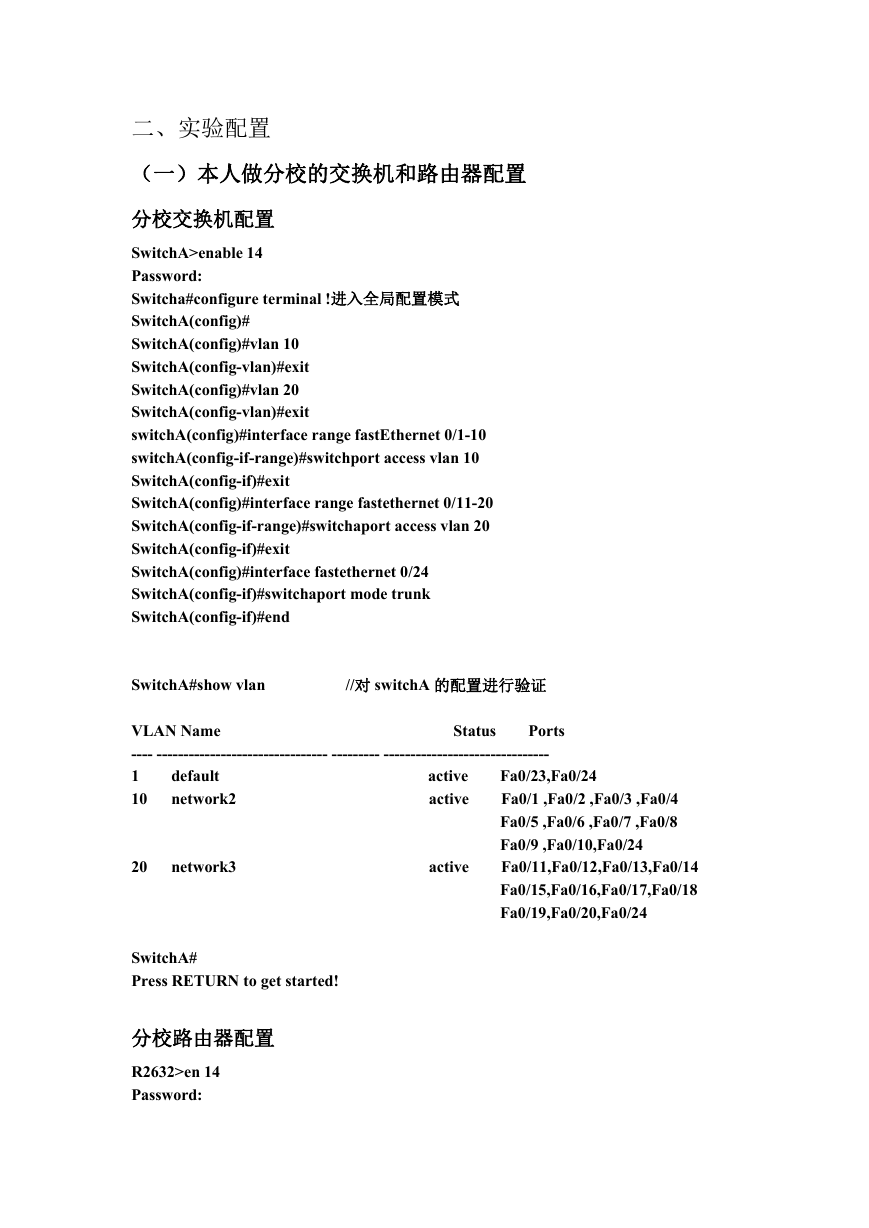

    二、实验配置 （一）本人做分校的交换机和路由器配置 分校交换机配置 SwitchA>enable 14 Password: Switcha#configure terminal !进入全局配置模式 SwitchA(config)# SwitchA(config)#vlan 10 SwitchA(config-vlan)#exit SwitchA(config)#vlan 20 SwitchA(config-vlan)#exit switchA(config)#interface range fastEthernet 0/1-10 switchA(config-if-range)#switchport access vlan 10 SwitchA(config-if)#exit SwitchA(config)#interface range fastethernet 0/11-20 SwitchA(config-if-range)#switchaport access vlan 20 SwitchA(config-if)#exit SwitchA(config)#interface fastethernet 0/24 SwitchA(config-if)#switchaport mode trunk SwitchA(config-if)#end SwitchA#show vlan //对 switchA 的配置进行验证 VLAN Name ---- -------------------------------- --------- ------------------------------- 1 10 default network2 active active Status Ports Fa0/23,Fa0/24 Fa0/1 ,Fa0/2 ,Fa0/3 ,Fa0/4 Fa0/5 ,Fa0/6 ,Fa0/7 ,Fa0/8 Fa0/9 ,Fa0/10,Fa0/24 Fa0/11,Fa0/12,Fa0/13,Fa0/14 Fa0/15,Fa0/16,Fa0/17,Fa0/18 Fa0/19,Fa0/20,Fa0/24 20 network3 active SwitchA# Press RETURN to get started! 分校路由器配置 R2632>en 14 Password:

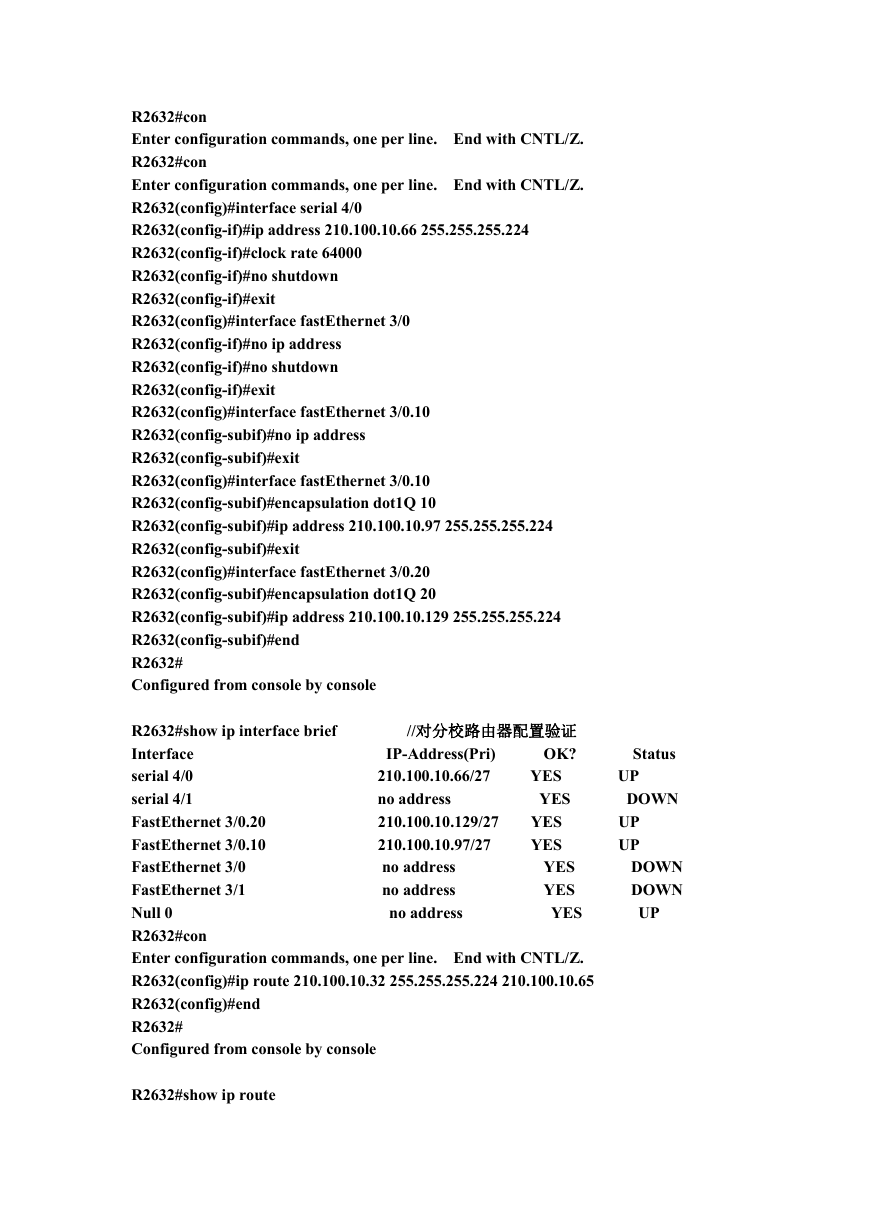

    R2632#con Enter configuration commands, one per line. End with CNTL/Z. R2632#con Enter configuration commands, one per line. End with CNTL/Z. R2632(config)#interface serial 4/0 R2632(config-if)#ip address 210.100.10.66 255.255.255.224 R2632(config-if)#clock rate 64000 R2632(config-if)#no shutdown R2632(config-if)#exit R2632(config)#interface fastEthernet 3/0 R2632(config-if)#no ip address R2632(config-if)#no shutdown R2632(config-if)#exit R2632(config)#interface fastEthernet 3/0.10 R2632(config-subif)#no ip address R2632(config-subif)#exit R2632(config)#interface fastEthernet 3/0.10 R2632(config-subif)#encapsulation dot1Q 10 R2632(config-subif)#ip address 210.100.10.97 255.255.255.224 R2632(config-subif)#exit R2632(config)#interface fastEthernet 3/0.20 R2632(config-subif)#encapsulation dot1Q 20 R2632(config-subif)#ip address 210.100.10.129 255.255.255.224 R2632(config-subif)#end R2632# Configured from console by console //对分校路由器配置验证 OK? IP-Address(Pri) 210.100.10.66/27 no address 210.100.10.129/27 210.100.10.97/27 no address no address no address R2632#show ip interface brief Interface serial 4/0 serial 4/1 FastEthernet 3/0.20 FastEthernet 3/0.10 FastEthernet 3/0 FastEthernet 3/1 Null 0 R2632#con Enter configuration commands, one per line. End with CNTL/Z. R2632(config)#ip route 210.100.10.32 255.255.255.224 210.100.10.65 R2632(config)#end R2632# Configured from console by console YES YES YES YES YES YES YES R2632#show ip route Status UP DOWN UP UP DOWN DOWN UP

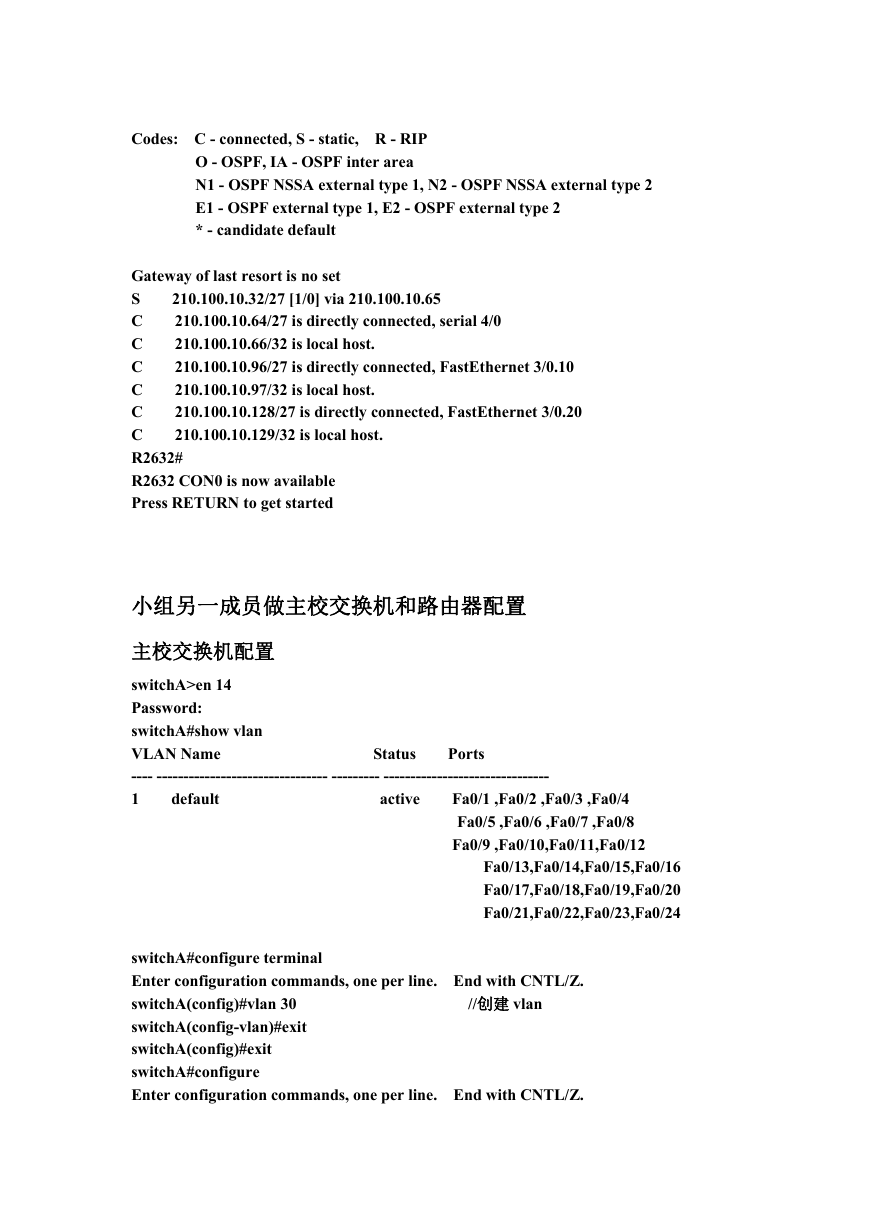

    Codes: C - connected, S - static, R - RIP O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2 * - candidate default 210.100.10.32/27 [1/0] via 210.100.10.65 210.100.10.64/27 is directly connected, serial 4/0 210.100.10.66/32 is local host. 210.100.10.96/27 is directly connected, FastEthernet 3/0.10 210.100.10.97/32 is local host. 210.100.10.128/27 is directly connected, FastEthernet 3/0.20 210.100.10.129/32 is local host. Gateway of last resort is no set S C C C C C C R2632# R2632 CON0 is now available Press RETURN to get started 小组另一成员做主校交换机和路由器配置 主校交换机配置 switchA>en 14 Password: switchA#show vlan VLAN Name ---- -------------------------------- --------- ------------------------------- 1 default active Status Ports Fa0/1 ,Fa0/2 ,Fa0/3 ,Fa0/4 Fa0/5 ,Fa0/6 ,Fa0/7 ,Fa0/8 Fa0/9 ,Fa0/10,Fa0/11,Fa0/12 Fa0/13,Fa0/14,Fa0/15,Fa0/16 Fa0/17,Fa0/18,Fa0/19,Fa0/20 Fa0/21,Fa0/22,Fa0/23,Fa0/24 switchA#configure terminal Enter configuration commands, one per line. End with CNTL/Z. switchA(config)#vlan 30 switchA(config-vlan)#exit switchA(config)#exit switchA#configure Enter configuration commands, one per line. End with CNTL/Z. //创建 vlan

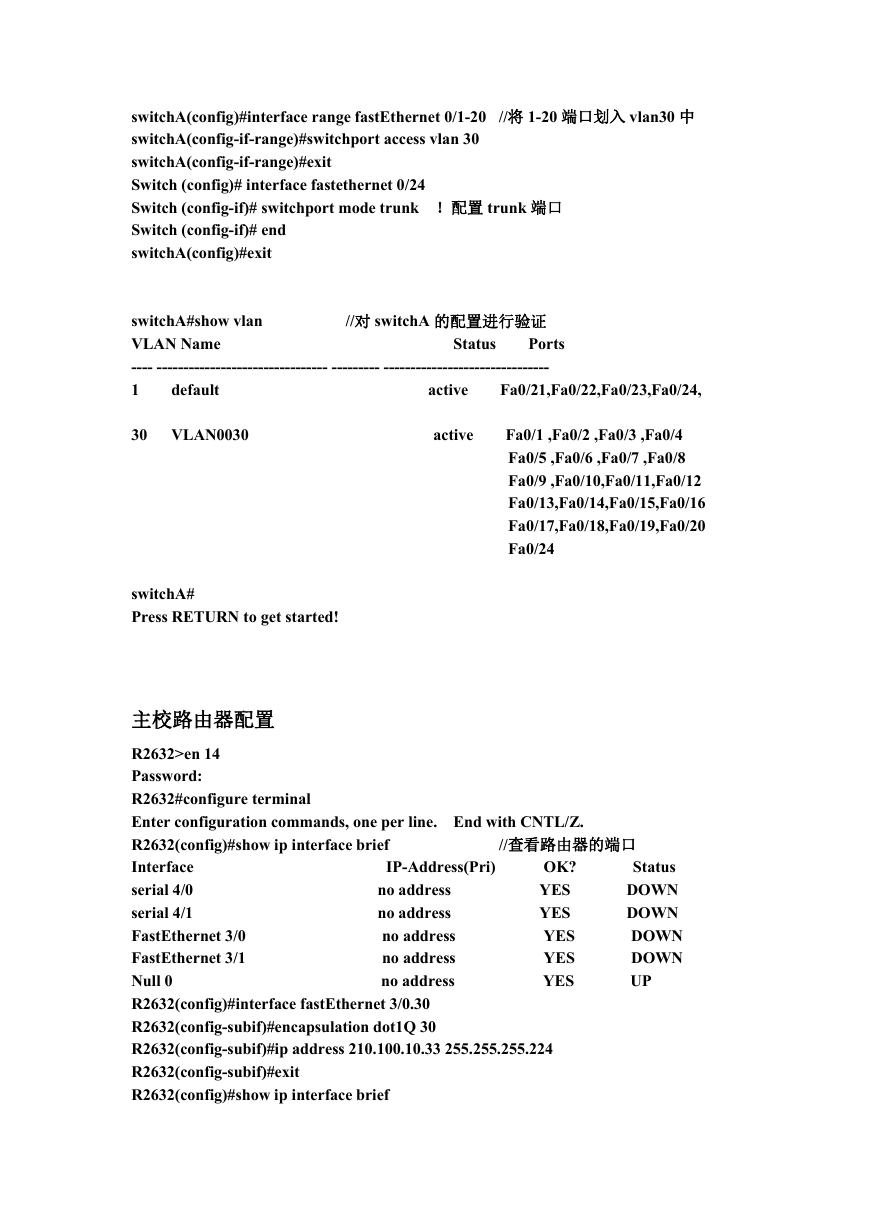

    switchA(config)#interface range fastEthernet 0/1-20 //将 1-20 端口划入 vlan30 中 switchA(config-if-range)#switchport access vlan 30 switchA(config-if-range)#exit Switch (config)# interface fastethernet 0/24 Switch (config-if)# switchport mode trunk ！配置 trunk 端口 Switch (config-if)# end switchA(config)#exit switchA#show vlan VLAN Name ---- -------------------------------- --------- ------------------------------- 1 //对 switchA 的配置进行验证 default Status Ports active Fa0/21,Fa0/22,Fa0/23,Fa0/24, 30 VLAN0030 active Fa0/1 ,Fa0/2 ,Fa0/3 ,Fa0/4 Fa0/5 ,Fa0/6 ,Fa0/7 ,Fa0/8 Fa0/9 ,Fa0/10,Fa0/11,Fa0/12 Fa0/13,Fa0/14,Fa0/15,Fa0/16 Fa0/17,Fa0/18,Fa0/19,Fa0/20 Fa0/24 switchA# Press RETURN to get started! 主校路由器配置 //查看路由器的端口 R2632>en 14 Password: R2632#configure terminal Enter configuration commands, one per line. End with CNTL/Z. R2632(config)#show ip interface brief Interface serial 4/0 serial 4/1 FastEthernet 3/0 FastEthernet 3/1 Null 0 R2632(config)#interface fastEthernet 3/0.30 R2632(config-subif)#encapsulation dot1Q 30 R2632(config-subif)#ip address 210.100.10.33 255.255.255.224 R2632(config-subif)#exit R2632(config)#show ip interface brief IP-Address(Pri) no address no address no address no address no address OK? YES YES YES YES YES Status DOWN DOWN DOWN DOWN UP

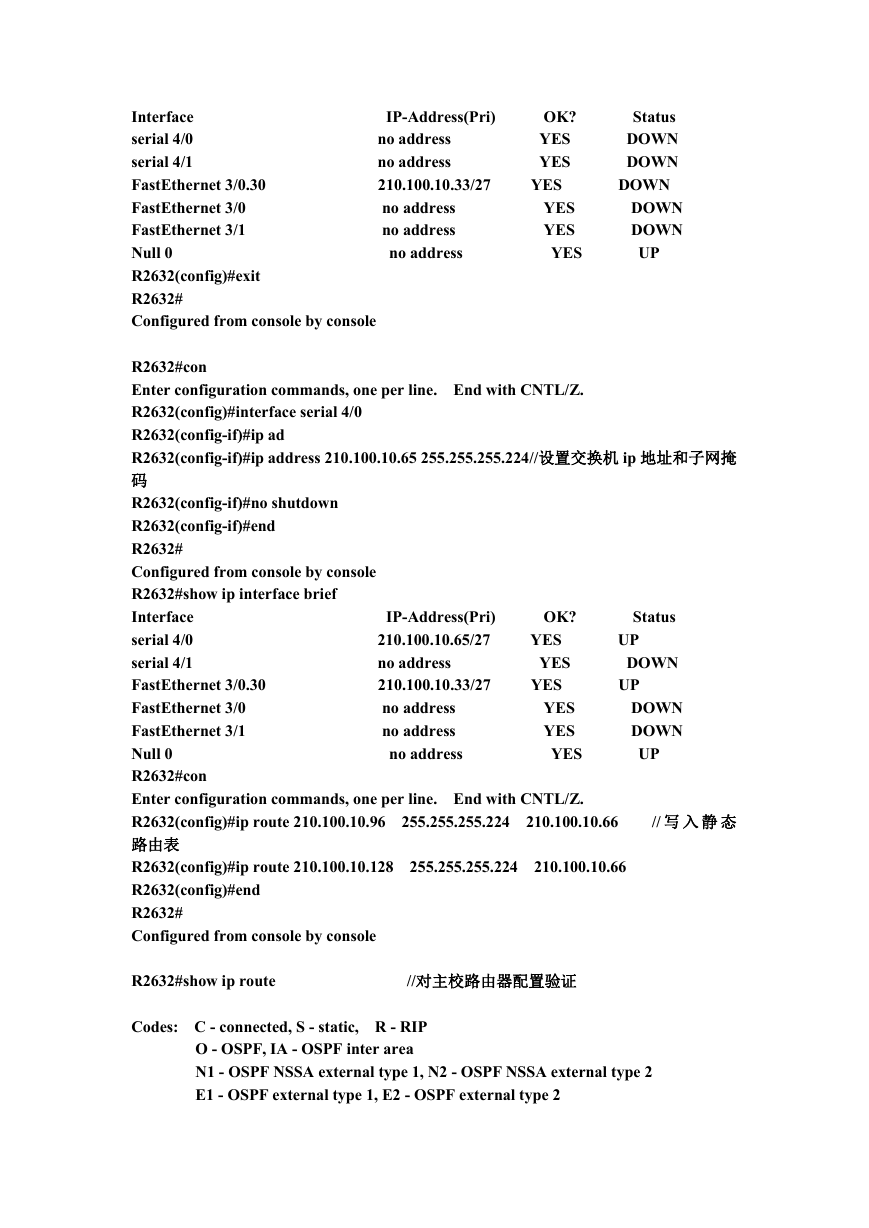

    Interface serial 4/0 serial 4/1 FastEthernet 3/0.30 FastEthernet 3/0 FastEthernet 3/1 Null 0 R2632(config)#exit R2632# Configured from console by console IP-Address(Pri) no address no address 210.100.10.33/27 no address no address no address OK? YES YES YES YES YES YES Status DOWN DOWN DOWN DOWN DOWN UP R2632#con Enter configuration commands, one per line. End with CNTL/Z. R2632(config)#interface serial 4/0 R2632(config-if)#ip ad R2632(config-if)#ip address 210.100.10.65 255.255.255.224//设置交换机 ip 地址和子网掩 码 R2632(config-if)#no shutdown R2632(config-if)#end R2632# Configured from console by console R2632#show ip interface brief Interface serial 4/0 serial 4/1 FastEthernet 3/0.30 FastEthernet 3/0 FastEthernet 3/1 Null 0 R2632#con Enter configuration commands, one per line. End with CNTL/Z. R2632(config)#ip route 210.100.10.96 255.255.255.224 210.100.10.66 路由表 R2632(config)#ip route 210.100.10.128 255.255.255.224 210.100.10.66 R2632(config)#end R2632# Configured from console by console IP-Address(Pri) 210.100.10.65/27 no address 210.100.10.33/27 no address no address no address DOWN DOWN UP Status UP DOWN UP // 写 入 静 态 OK? YES YES YES YES YES YES R2632#show ip route //对主校路由器配置验证 Codes: C - connected, S - static, R - RIP O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2

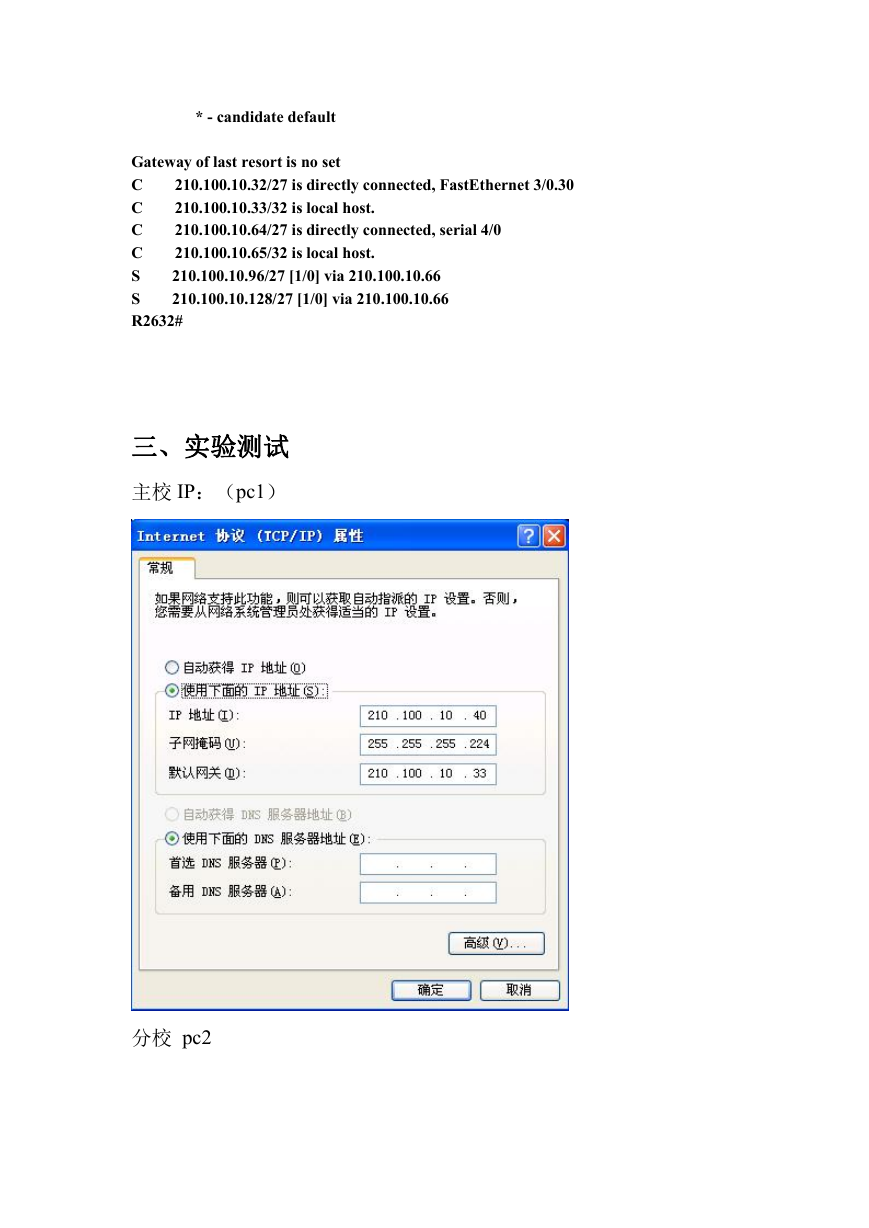

    * - candidate default Gateway of last resort is no set C C C C S S R2632# 210.100.10.32/27 is directly connected, FastEthernet 3/0.30 210.100.10.33/32 is local host. 210.100.10.64/27 is directly connected, serial 4/0 210.100.10.65/32 is local host. 210.100.10.96/27 [1/0] via 210.100.10.66 210.100.10.128/27 [1/0] via 210.100.10.66 三、实验测试 主校 IP：（pc1） 分校 pc2
