2023 年湖北武汉工程大学机械原理考研真题一、简答题（每题 5 分）(共 10 分） 1、凸轮实际轮廓线为什么会出现变尖现象？设计中如何防止？ 2、什么是齿轮的节圆？标准直齿轮在什么情况下其节圆与分度圆重合？二、填空题（每空 2 分）（共 10 分） 1、机构具有确定运动的条件：（ ) 。 2、平面四杆机构有无急回特性取决于（ ) 是否大于零。 3、对心曲柄滑块机构，若以滑块为机架，则该机构演化为（ ) 。 4、为减小凸轮机构的压力角，可采取的措施有（ ) 。 5、渐开线的形状取决于（ ) 的大小。三、单项选择题（每题 2 分）(共 20 分） 1.四杆机构的急回特性是针对主动件作（ )而言的。 A 等速运动 B 等速移动 C 变速转动或变速移动 2.铰链四杆机构中，能实现急回运动的是( )。 A 曲柄摇杆机构 B 斜齿轮机构 C 对心曲柄滑块机构 D 蜗轮蜗杆机构 3.具有确定运动的差动轮系中其原动件数目( )。 A 至少应有 2 个 B 最多有 2 个 C 只有 2 个 D 不受限制 4.机械出现自锁是由于( )。 A 机械效率小于零 B 驱动力太小 C 阻力太大 D 约束反力太大 5.标准的渐开线直齿圆柱齿轮的齿根圆( )大于基圆。 A 一定 B 不一定 C 一定不 6. 渐开线直齿圆柱齿轮在基圆上的压力角等于( ) 。 A 0° B 15° C 20° D 25° 7.标准渐开线外齿轮的齿数增加，则齿顶圆压力角αa 将( )。 A 不变 B 增大 C 减小 D 增大或减小 8.斜齿圆柱齿轮传动比直齿圆柱齿轮传动重合度( )。 A 小 B 相等 C 大 9.直齿圆锥齿轮( )的参数为标准值。 A 法面 B 端面 C 大端 10.凸轮机构中从动件作等加速等减速运动时将产生( )冲击。 (A)刚性； (B)柔性； (C)无刚性也无柔性；四、计算题（共 50 分） 1、已知一对渐开线标准外啮合圆柱齿轮传动的模数压力角，中心距传动比试求两轮的齿数、分度圆直径、齿顶圆直径。（15 分） 2、如图所示，设已知四杆机构各构件的长度如图所示。试问： 1）当取杆 AD 为机架时，是否有曲柄存在？

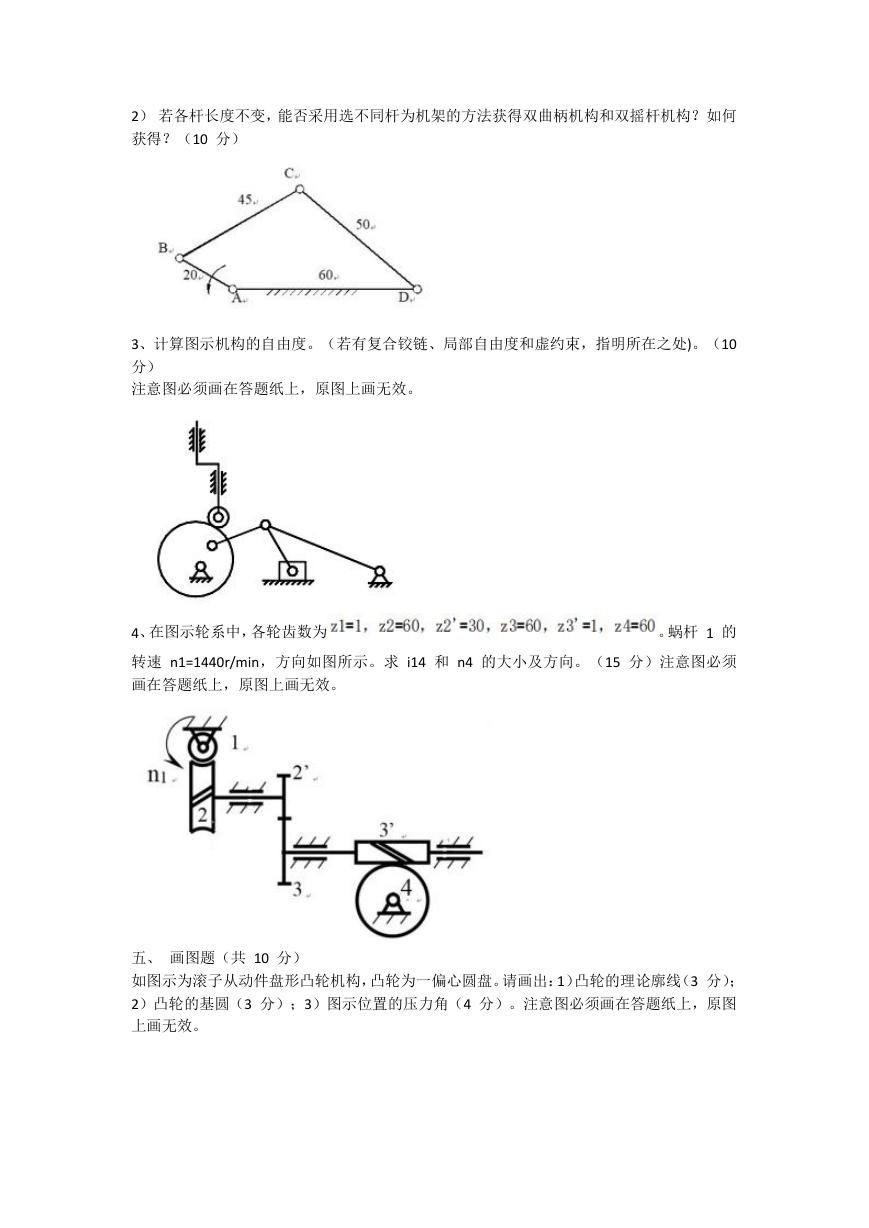

2）若各杆长度不变，能否采用选不同杆为机架的方法获得双曲柄机构和双摇杆机构？如何获得？（10 分） 3、计算图示机构的自由度。（若有复合铰链、局部自由度和虚约束，指明所在之处)。（10 分）注意图必须画在答题纸上，原图上画无效。 4、在图示轮系中，各轮齿数为。蜗杆 1 的转速 n1=1440r/min，方向如图所示。求 i14 和 n4 的大小及方向。（15 分）注意图必须画在答题纸上，原图上画无效。五、画图题（共 10 分）如图示为滚子从动件盘形凸轮机构，凸轮为一偏心圆盘。请画出：1）凸轮的理论廓线（3 分）； 2）凸轮的基圆（3 分）；3）图示位置的压力角（4 分）。注意图必须画在答题纸上，原图上画无效。

六、分析设计题（每题 25 分）（共 50 分） 1.请用机械原理的知识分析折叠家具的工作原理。为了增加折叠家具的功能，请你对常见折叠家具的设计进行改进。必须使用机构示意图或机构运动简图，相关计算，文字说明完成本题。（画图 10 分，计算 5 分，分析说明 10 分） 2.请完成一台糕点切片机的机械原理设计。必须使用机构示意图或机构运动简图，相关计算，文字分析说明完成本题。（画图 10 分，计算 5 分，分析说明 10 分）
