2018 年浙江宁波大学电子线路考研真题（模拟电路+数字电路）一、单项选择题（每小题 5 分，共 5 题，总计 25 分） 1. PN 结正向偏置时，其内电场被。 A. 削弱 B. 增强 C. 不变 D. 不确定 2. 在某放大电路中，测的三极管三个电极的静态电位分别为 0 V，-10 V，-9.3 V，则此三极管是。 A． NPN 型硅管 B. NPN 型锗管 C. PNP 型硅管 D. PNP 型锗管 3. LC 正弦波振荡电路如图 1 所示，该电路。 A. 由于无选频网络不能产生正弦波振荡 B. 由于不满足相位平衡条件，不能产生正弦波振荡 C. 满足振荡条件能产生正弦波振荡 D. 由于放大器不能正常工作，不能产生正弦波振荡图 1 4. 功率放大电路的转换效率是指。 A．输出功率与晶体管所消耗的功率之比 B．最大输出功率与电源提供的平均功率之比 C．晶体管所消耗的功率与电源提供的平均功率之比 5. 桥式整流电路若变压器二次电压为 u =2 10 2 sinωt V，则每个整流管所承受的最大反向电压为。 A.10 2 V B. 20 2 V C. 20V D. 40V 二、简答题（每小题 5 分，共 5 题，共 25 分）

1. 用逻辑代数的基本公式和常用公式将化为最简与或式 2. 试说明下列反相器的输出逻辑值： Y BC ABCE B AD AD B AD AD    )  ( (   ) 1） TTL 反相器的输入端与地之间接一个小电阻（0.1KΩ） 2） TTL 反相器的输入端悬空 3） CMOS 反相器的输入端与地之间接一个大电阻（100KΩ） 3. 图 2 是一个数模转换器（DAC），它的转换误差主要有比例系数误差、漂移误差、非线性误差。试说明这三类转换误差的产生原因。图 2 4. 试画出图 3 电路输出端 2Q 的电压波形。输入信号 A 和 CP 的电压波形如图中所示。假定触发器为主从结构，初始状态均为 Q=0。图 3

C P A 0 0 t t 5. 试用 4 片 2114（1024 4 位的 RAM）和 3 线—8 线译码器 74LS138 组成 4096 4 位的 RAM。三、分析计算题（每小题 10 分，共 100 分） 1. 电路如图 4 所示，晶体管的＝60，rbb’ =100Ω。（1）求电路静态工作点；（2）求解 uA& 、Ri 和 Ro；（3）设 US＝10mV（有效值），问 Ui＝？ Uo＝？图 4 2. 图 5 为两级放大电路所构成的深度负反馈放大电路，试求：（1）判断级间反馈的组态；（2）说明级间反馈对整个放大电路输入电阻，输出电阻的影响；（3）求深反馈下放大电路的反馈系数；（4）求深反馈下放大电路的电压放大倍数 Aus=Vo/Vs。

图 5 3. 图 6 所示为光控电路的一部分，它将连续变化的光电信号转换成离散信号（即不是高电平，就是低电平），电流 I 随光照的强弱而变化。（1）在 A1 和 A2 中，哪个工作在线性区？哪个工作在非线性区？为什么？（2）试求出表示 uO1 与 i 之间关系的传输特性。（3）求出电压比较器的阈值，并画出传输特性。图 6 4. 电路如图 7 所示，T1 管和 T2 管的β均为 40，rbe 均为 3kΩ。试问：（1）若输入直流信号 uI1=20mV，uI2=10mV，则电路的共模输入电压 uIC=？差模输入电压 uId=？（2）输出动态电压△uO=? 5. 电路如图 8，试分析该电路的幅频特性。图 7

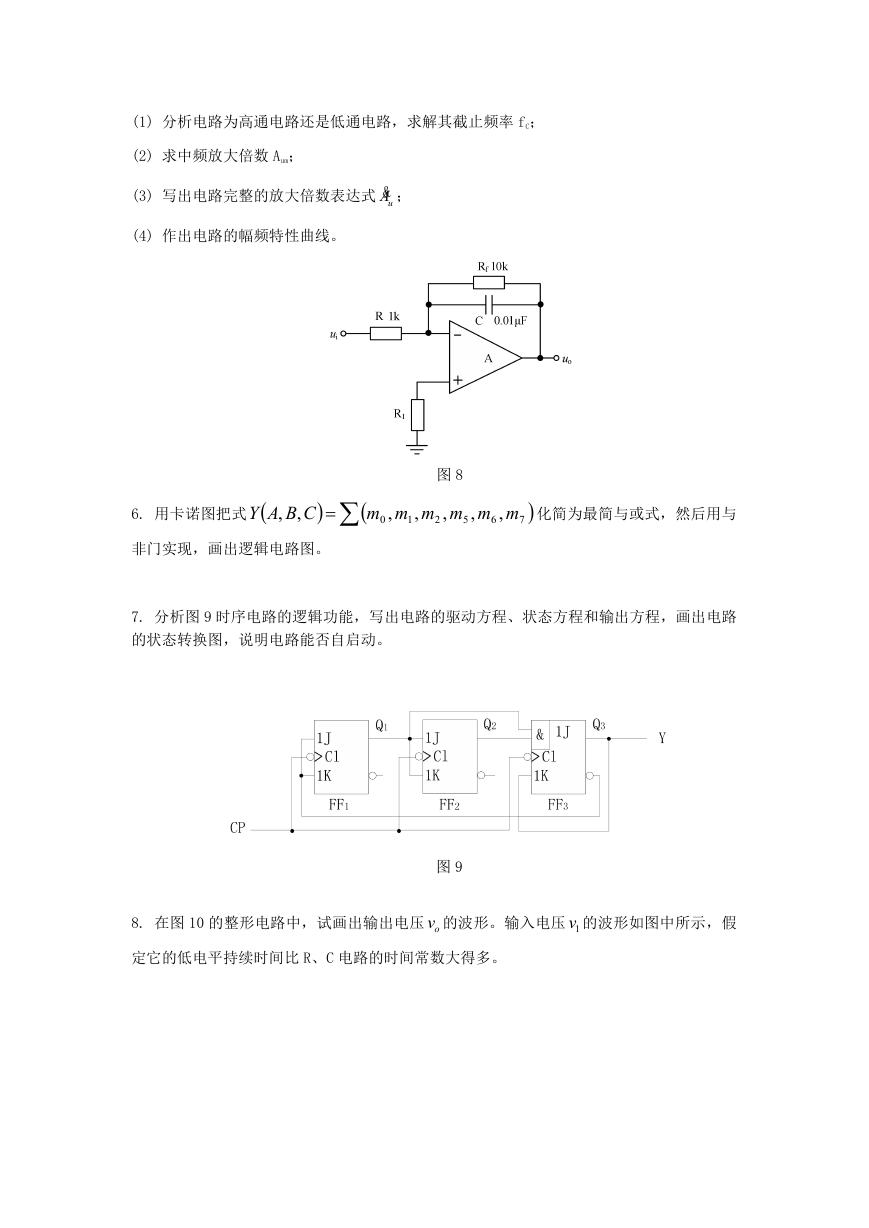

(1) 分析电路为高通电路还是低通电路，求解其截止频率 fC； (2) 求中频放大倍数 Aum； (3) 写出电路完整的放大倍数表达式 uA& ； (4) 作出电路的幅频特性曲线。图 8 6. 用卡诺图把式  CBAY , ,    mmmmmm , , , , 1 , 0 2 5 6  7 化简为最简与或式，然后用与非门实现，画出逻辑电路图。 7. 分析图 9 时序电路的逻辑功能，写出电路的驱动方程、状态方程和输出方程，画出电路的状态转换图，说明电路能否自启动。图 9 8. 在图 10 的整形电路中，试画出输出电压 ov 的波形。输入电压 1v 的波形如图中所示，假定它的低电平持续时间比 R、C 电路的时间常数大得多。

v1 VDD R V1 C 1 V0 0 图10 t 9. 分析图 11 电路,写出输出 Z 的逻辑函数式。CC4512 为 8 选 1 数据选择器,它的逻辑功能表如表 1 所示。图 11 表 1 CC4512 的功能表 DIS INH 2A 1A 0A 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 0 0 1 1 0 0 0 1 0 1 0 1 Y 0D 1D 2D 3D 4D 5D

0 0 0 1 0 0 1  1 1   1 1   0 1   6D 7D 0 高阻 10. 设计产生序列信号 1111000100，1111000100，…的发生器电路
