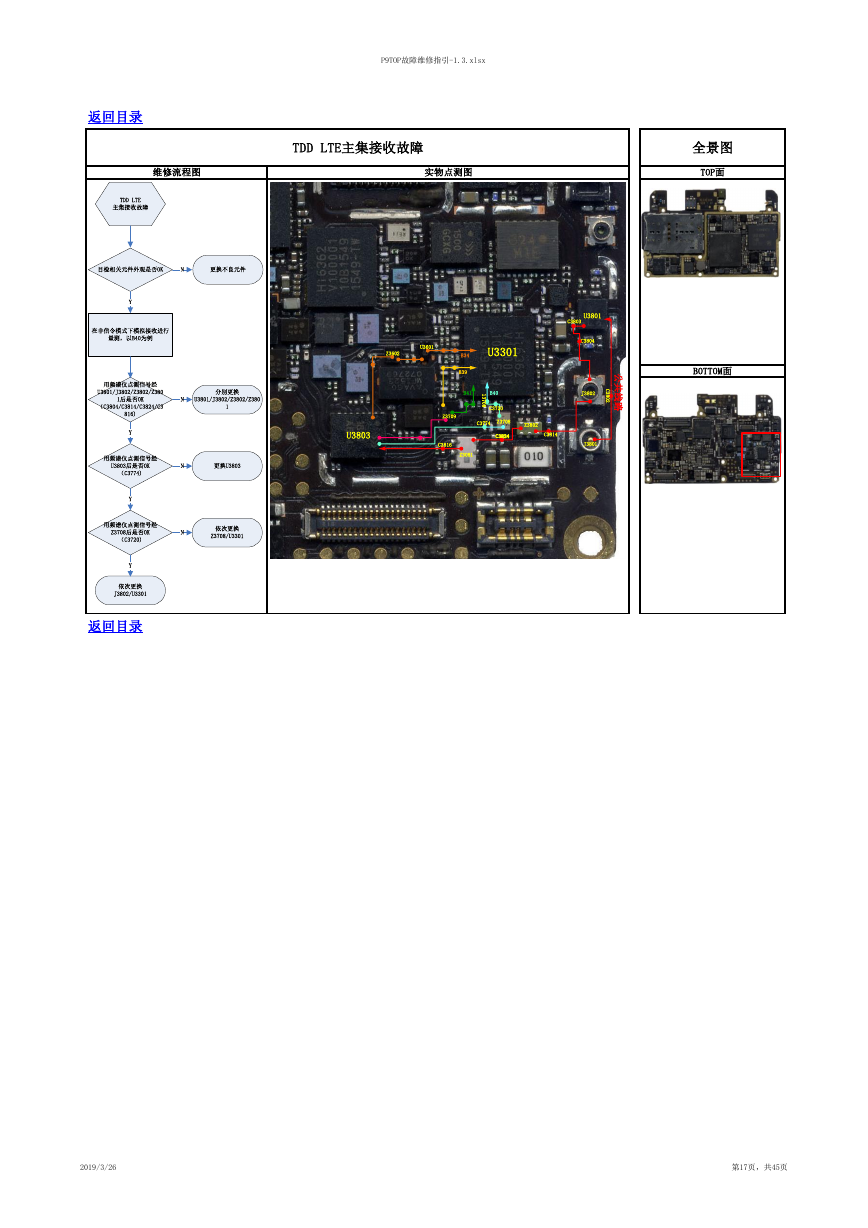

P9TOP故障维修指引-1.3.xlsx 返回目录 TDD LTE主集接收故障 维修流程图 实物点测图 U3601 Z3602 U3301 l 3 7 0 8 B40 C3720 C3774 Z3708 Z3802 C3824 C3824 C3814 B34 B39 B41 Z3709 C3816 Z3081 U3803 U3801 C3803 C3804 公 共 线 路 C 3 8 0 2 J3802 J3801 全景图 TOP面 BOTTOM面 返回目录 2019/3/26 第17页，共45页 TDD LTE主集接收故障目检相关元件外观是否OK更换不良元件N在非信令模式下模拟接收进行量测，以B40为例用频谱仪点测信号经U3801/J3802/Z3802/Z3801后是否OK（C3804/C3814/C3824/C3816)YY分别更换U3801/J3802/Z3802/Z3801N依次更换J3802/U3301用频谱仪点测信号经U3803后是否OK（C3774)用频谱仪点测信号经Z3708后是否OK（C3720)Y更换U3803N依次更换Z3708/U3301NY
