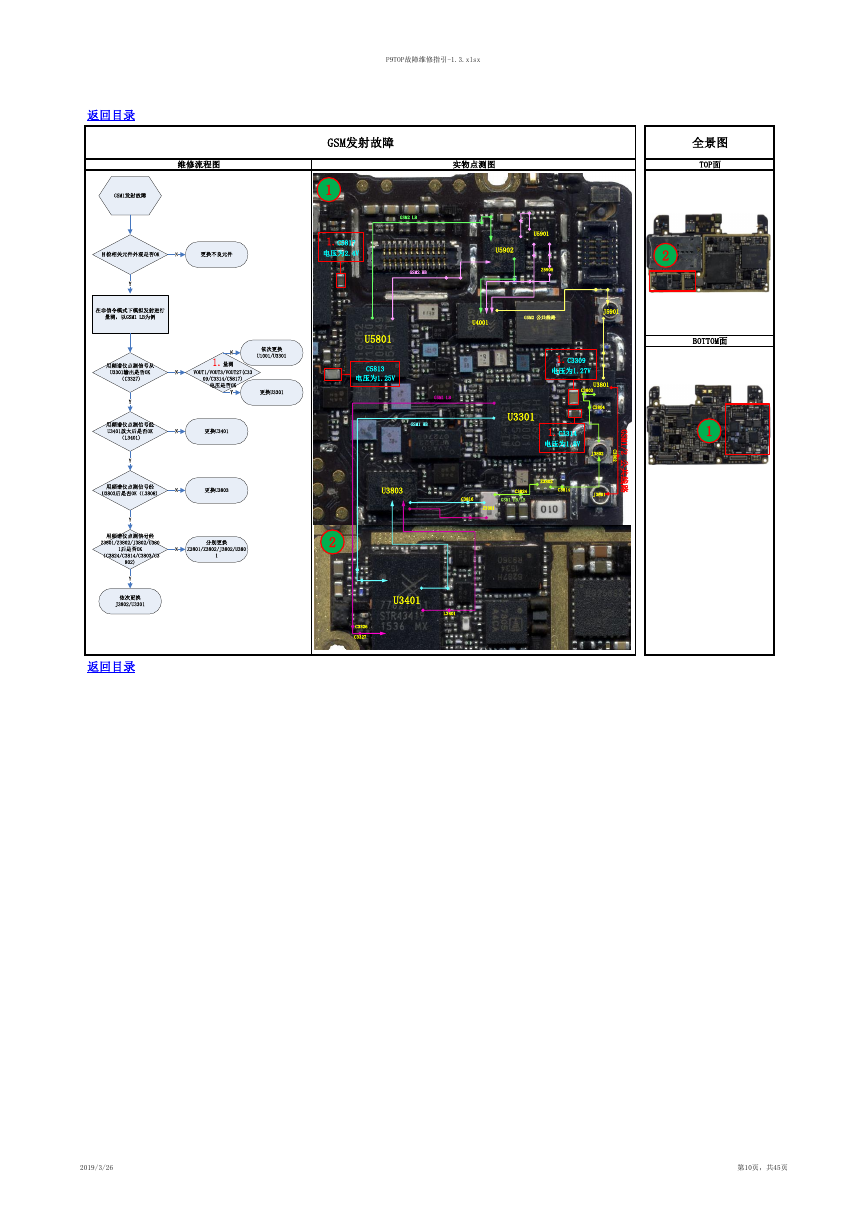

P9TOP故障维修指引-1.3.xlsx 返回目录 维修流程图 实物点测图 GSM发射故障 1 1.C5817 电压为2.4V GSM2 LB GSM2 HB U5801 C5813 电压为1.25V GSM1 LB GSM1 HB U3301 U3803 C3824 GSM1 HB/LB C3816 Z3081 2 U3401 L3401 C3326 C3327 返回目录 全景图 TOP面 BOTTOM面 1 U5902 U5901 Z5905 2 U4001 GSM2 公共线路 J5901 1.C3309 电压为1.27V U3801 C3803 C3804 1.C3314 电压为1.8V J3802 C 3 8 0 2 Z3802 C3814 J3801 G S M 1 / 2 公 共 线 路 2019/3/26 第10页，共45页 GSM1发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以GSM1 LB为例用频谱仪点测信号从U3301输出是否OK（C3327)1.量测VOUT1/VOUT3/VOUT27(C3309/C3314/C5817)电压是否OK依次更换U1001/U3301用频谱仪点测信号经U3401放大后是否OK（L3401)NYYY更换U3301更换U3803NNY用频谱仪点测信号经U3803后是否OK（L3808)N用频谱仪点测信号经Z3801/Z3802/J3802/U3801后是否OK（C3824/C3814/C3803/C3802)分别更换Z3801/Z3802/J3802/U3801YN依次更换J3802/U3301Y更换U3401N
