华为OSN9600产品说明.pdf

发布时间：2022-06-10 发布人：admin 分类：说明书 资料大小：3.76M 资料格式：pdf 举报 版权申诉
第1页 / 共125页
第2页 / 共125页
第3页 / 共125页
第4页 / 共125页
第5页 / 共125页
第6页 / 共125页
第7页 / 共125页
第8页 / 共125页
资料共125页，剩余部分请下载后查看
    目 录
    1 产品亮点和规格
    1.1 产品规格（U64/U32/U16）
    1.2 产品规格（M24）
    1.3 产品规格（通用型平台子架）
    2 产品组网
    3 接入业务
    3.1 接入业务的类型（U64/U32/U16）
    3.2 接入业务的类型（M24）
    3.3 接入业务的类型（通用型平台子架）
    4 系统架构
    5 硬件结构
    5.1 机柜介绍
    5.2 U64子架
    5.3 U32子架
    5.4 U16子架
    5.5 M24子架
    5.6 通用型平台子架
    6 单板概述
    6.1 U64/U32/U16单板
    6.1.1 OTN支路类单板
    6.1.2 OTN线路类单板
    6.1.3 统一线路单板
    6.1.4 通用业务处理单板
    6.1.5 分组业务单板
    6.1.6 PID单板
    6.1.7 海缆类单板
    6.1.8 TDM单板
    6.1.9 交叉类单板
    6.1.10 系统控制通信类单板
    6.1.11 时钟单元
    6.2 M24单板
    6.2.1 OTN支路类单板
    6.2.2 OTN线路类单板
    6.2.3 通用业务处理单板
    6.2.4 系统控制通信类单板
    6.3 通用型平台子架单板
    6.3.1 光波长转换类单板
    6.3.2 中继类单板
    6.3.3 海缆类单板
    6.3.4 光合波和分波类单板
    6.3.5 静态光分插复用类单板
    6.3.6 动态光分插复用类单板
    6.3.7 光纤放大器类单板
    6.3.8 系统控制与通信类单板
    6.3.9 光监控信道类单板
    6.3.10 光保护类单板
    6.3.11 光谱分析类单板
    6.3.12 光可调衰减类单板
    6.3.13 色散补偿类单板
    6.3.14 时钟单元
    7 产品特性
    7.1 超100 Gbit/s
    7.2 100 Gbit/s
    7.3 OTN + ROADM应用
    7.4 Flexible ROADM应用
    7.5 PID应用
    7.6 冗余和保护
    7.6.1 网络级保护（OTN）
    7.6.2 网络级保护（分组）
    7.6.3 网络级保护（OCS）
    7.6.4 U64/U32/U16设备级保护
    7.6.5 M24设备级保护
    7.6.6 通用型平台子架设备级保护
    7.7 自动光功率管理
    7.8 ASON特性
    8 操作与维护
    8.1 SOM智慧光管系统
    8.2 智能光纤管理系统
    9 网络管理
    OptiX OSN 9600 智能光传送平台 V100R006C00 产品概述 文档版本 01 发布日期 2018-04-10 华为技术有限公司

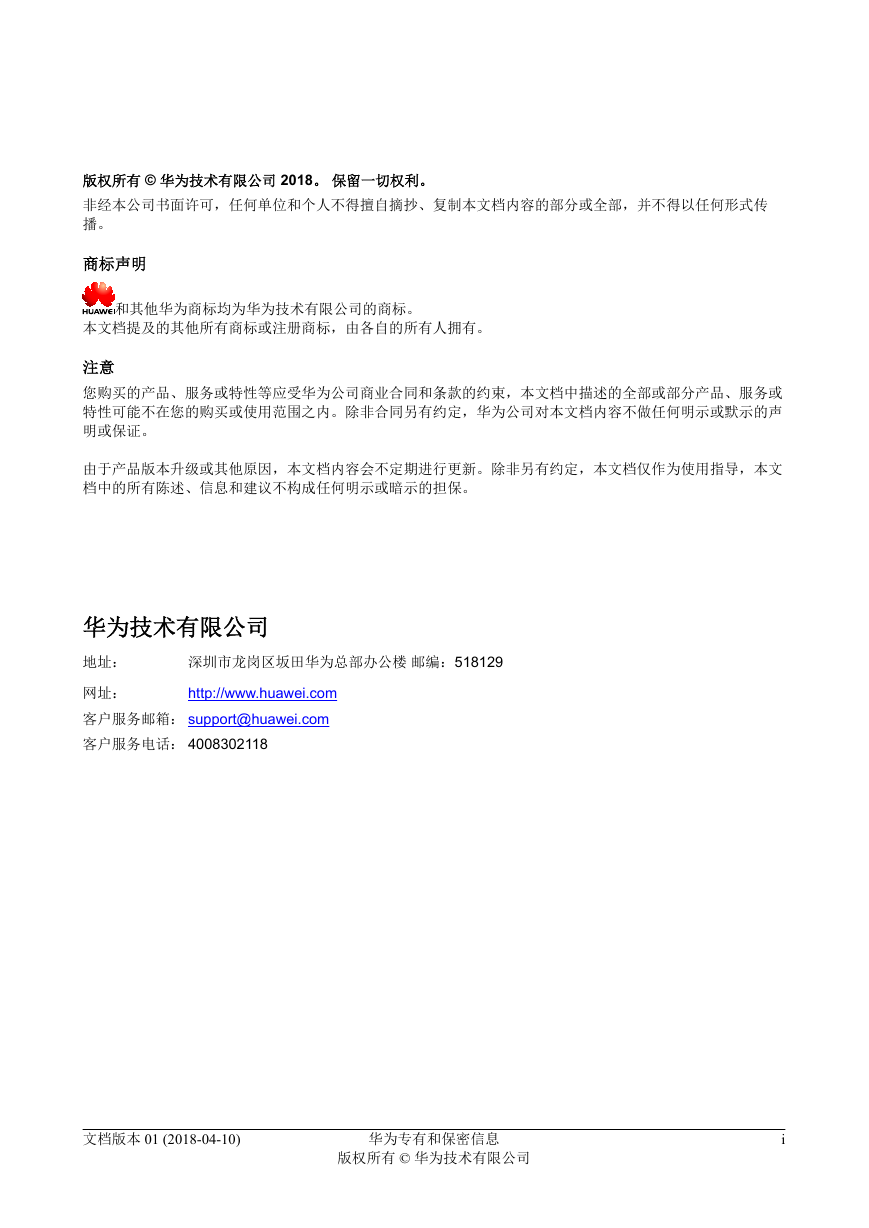

    版权所有 © 华为技术有限公司 2018。 保留一切权利。 非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传 播。 商标声明 和其他华为商标均为华为技术有限公司的商标。 本文档提及的其他所有商标或注册商标，由各自的所有人拥有。 注意 您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或 特性可能不在您的购买或使用范围之内。除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声 明或保证。 由于产品版本升级或其他原因，本文档内容会不定期进行更新。除非另有约定，本文档仅作为使用指导，本文 档中的所有陈述、信息和建议不构成任何明示或暗示的担保。 华为技术有限公司 地址： 深圳市龙岗区坂田华为总部办公楼 邮编：518129 http://www.huawei.com 网址： 客户服务邮箱： support@huawei.com 客户服务电话： 4008302118 文档版本 01 (2018-04-10) 华为专有和保密信息 版权所有 © 华为技术有限公司 i

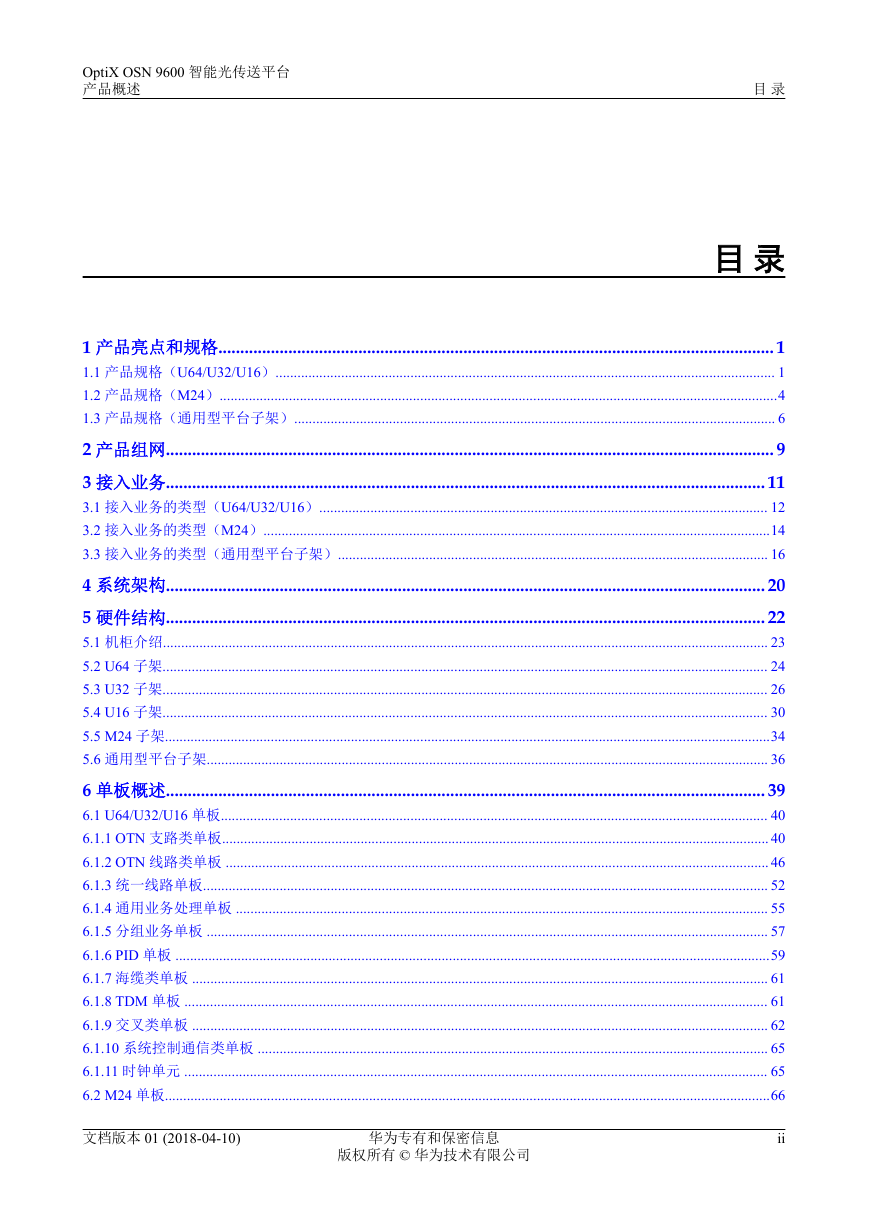

    OptiX OSN 9600 智能光传送平台 产品概述 目 录 目 录 1 产品亮点和规格............................................................................................................................... 1 1.1 产品规格（U64/U32/U16）......................................................................................................................................... 1 1.2 产品规格（M24）.........................................................................................................................................................4 1.3 产品规格（通用型平台子架）.................................................................................................................................... 6 2 产品组网........................................................................................................................................... 9 3 接入业务......................................................................................................................................... 11 3.1 接入业务的类型（U64/U32/U16）........................................................................................................................... 12 3.2 接入业务的类型（M24）...........................................................................................................................................14 3.3 接入业务的类型（通用型平台子架）...................................................................................................................... 16 4 系统架构......................................................................................................................................... 20 5 硬件结构......................................................................................................................................... 22 5.1 机柜介绍...................................................................................................................................................................... 23 5.2 U64 子架...................................................................................................................................................................... 24 5.3 U32 子架...................................................................................................................................................................... 26 5.4 U16 子架...................................................................................................................................................................... 30 5.5 M24 子架......................................................................................................................................................................34 5.6 通用型平台子架.......................................................................................................................................................... 36 6 单板概述......................................................................................................................................... 39 6.1 U64/U32/U16 单板...................................................................................................................................................... 40 6.1.1 OTN 支路类单板...................................................................................................................................................... 40 6.1.2 OTN 线路类单板 ..................................................................................................................................................... 46 6.1.3 统一线路单板........................................................................................................................................................... 52 6.1.4 通用业务处理单板 .................................................................................................................................................. 55 6.1.5 分组业务单板 .......................................................................................................................................................... 57 6.1.6 PID 单板 ...................................................................................................................................................................59 6.1.7 海缆类单板 .............................................................................................................................................................. 61 6.1.8 TDM 单板 ................................................................................................................................................................ 61 6.1.9 交叉类单板 .............................................................................................................................................................. 62 6.1.10 系统控制通信类单板 ............................................................................................................................................ 65 6.1.11 时钟单元 ................................................................................................................................................................ 65 6.2 M24 单板......................................................................................................................................................................66 文档版本 01 (2018-04-10) 华为专有和保密信息 版权所有 © 华为技术有限公司 ii

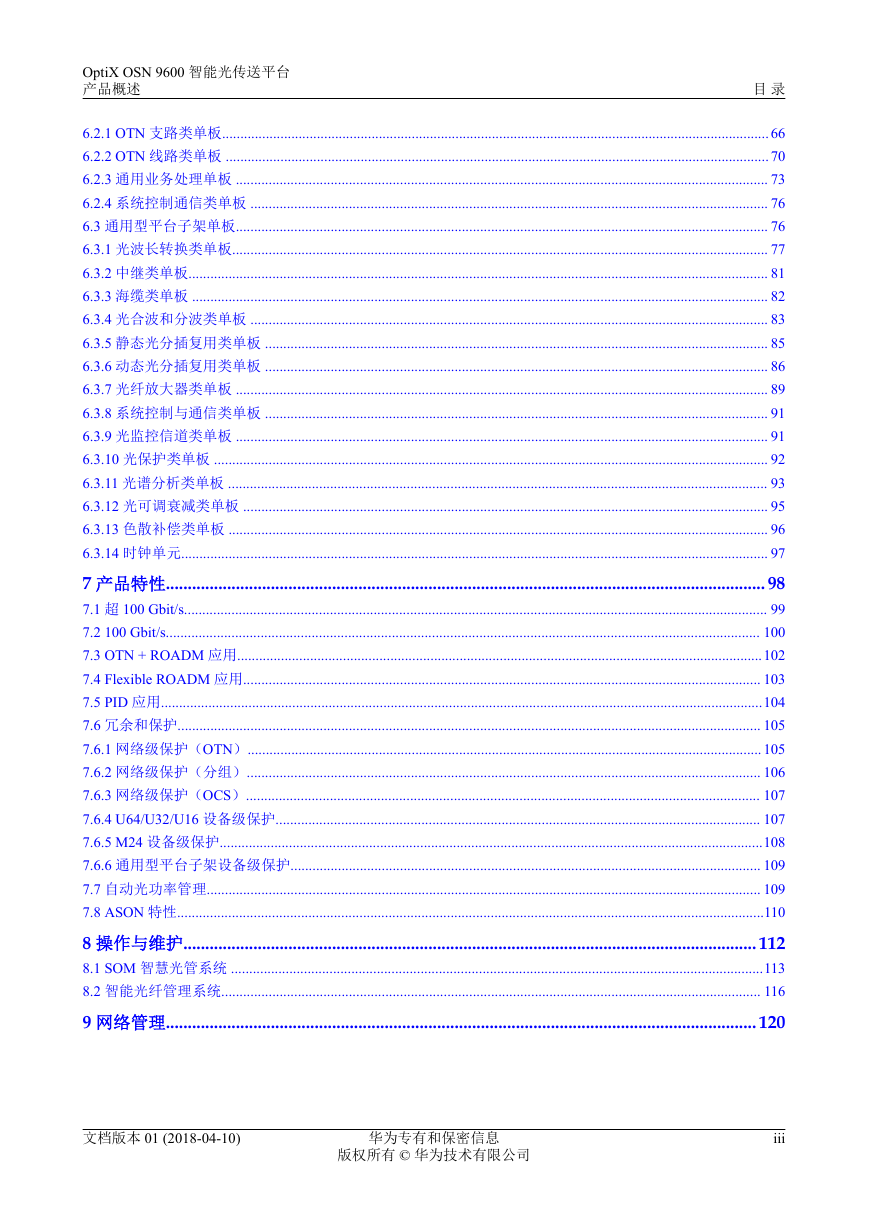

    OptiX OSN 9600 智能光传送平台 产品概述 目 录 6.2.1 OTN 支路类单板...................................................................................................................................................... 66 6.2.2 OTN 线路类单板 ..................................................................................................................................................... 70 6.2.3 通用业务处理单板 .................................................................................................................................................. 73 6.2.4 系统控制通信类单板 .............................................................................................................................................. 76 6.3 通用型平台子架单板.................................................................................................................................................. 76 6.3.1 光波长转换类单板................................................................................................................................................... 77 6.3.2 中继类单板............................................................................................................................................................... 81 6.3.3 海缆类单板 .............................................................................................................................................................. 82 6.3.4 光合波和分波类单板 .............................................................................................................................................. 83 6.3.5 静态光分插复用类单板 .......................................................................................................................................... 85 6.3.6 动态光分插复用类单板 .......................................................................................................................................... 86 6.3.7 光纤放大器类单板 .................................................................................................................................................. 89 6.3.8 系统控制与通信类单板 .......................................................................................................................................... 91 6.3.9 光监控信道类单板 .................................................................................................................................................. 91 6.3.10 光保护类单板 ........................................................................................................................................................ 92 6.3.11 光谱分析类单板 .................................................................................................................................................... 93 6.3.12 光可调衰减类单板 ................................................................................................................................................ 95 6.3.13 色散补偿类单板 .................................................................................................................................................... 96 6.3.14 时钟单元................................................................................................................................................................. 97 7 产品特性......................................................................................................................................... 98 7.1 超 100 Gbit/s................................................................................................................................................................ 99 7.2 100 Gbit/s................................................................................................................................................................... 100 7.3 OTN + ROADM 应用................................................................................................................................................102 7.4 Flexible ROADM 应用.............................................................................................................................................. 103 7.5 PID 应用.....................................................................................................................................................................104 7.6 冗余和保护................................................................................................................................................................ 105 7.6.1 网络级保护（OTN）............................................................................................................................................. 105 7.6.2 网络级保护（分组）............................................................................................................................................. 106 7.6.3 网络级保护（OCS）............................................................................................................................................. 107 7.6.4 U64/U32/U16 设备级保护..................................................................................................................................... 107 7.6.5 M24 设备级保护.....................................................................................................................................................108 7.6.6 通用型平台子架设备级保护................................................................................................................................. 109 7.7 自动光功率管理........................................................................................................................................................ 109 7.8 ASON 特性.................................................................................................................................................................110 8 操作与维护................................................................................................................................... 112 8.1 SOM 智慧光管系统 ..................................................................................................................................................113 8.2 智能光纤管理系统.................................................................................................................................................... 116 9 网络管理....................................................................................................................................... 120 文档版本 01 (2018-04-10) 华为专有和保密信息 版权所有 © 华为技术有限公司 iii
    OptiX OSN 9600 智能光传送平台 产品概述 1 产品亮点和规格 1 产品亮点和规格 1.1 产品规格（U64/U32/U16） 为了满足超大交叉容量和带宽的要求，华为推出了OptiX OSN 9600系列产品。OptiX OSN 9600产品系列包括OptiX OSN 9600 U64、OptiX OSN 9600 U32、OptiX OSN 9600 U16和OptiX OSN 9600通用型平台子架。OptiX OSN 9600 U64、OptiX OSN 9600 U32和 OptiX OSN 9600 U16应用于电层，采用了统一的软硬件平台，可以实现单板的共用， 配合OptiX OSN 9600通用型平台子架/OptiX OSN 8800平台子架/8800 T16/6800等光子 架，可实现WDM/OTN系统应用。 具体规格如下： 指标 OptiX OSN 9600 U64 OptiX OSN 9600 U32标准 OptiX OSN 9600 U16 OptiX OSN 9600 U32增强 产品外观 文档版本 01 (2018-04-10) 华为专有和保密信息 版权所有 © 华为技术有限公司 1
    OptiX OSN 9600 智能光传送平台 产品概述 指标 子架尺寸 OptiX OSN 9600 U64 600 mm（宽） × 600 mm（深）× 2200 mm（高） （框柜一体） 适配的机柜a 框柜一体，不需要 配置机柜 OptiX OSN 9600 U32标准 498 mm（宽） × 295 mm（深）× 1900 mm（高） （不带机柜） ETSI 300/600，例 如N63B，N66B 1 产品亮点和规格 OptiX OSN 9600 U32增强 498 mm（宽） × 295 mm（深）×1900 mm （高）（不带机柜） ETSI 300/600，例如 A63B OptiX OSN 9600 U16 442 mm（宽） × 295 mm（深）× 847 mm（高）（不 带机柜） l ETSI 300/600， 例如N63B， N66B l 19英寸机柜 可插放业务 板的槽位数 64 光层 N/A 32 14 32 交叉 电层 最大波数 波长间隔 中心波长范 围 单通道最大 速率 支持的业务 类型 分组业务能 力 l 25.6 Tbit/s ODUk(k=0、1、 2、2e、3、4、 flex) l 12.8 Tbit/s ODUk(k=0、1、 2、2e、3、4、 flex) l 5.6 Tbit/s ODUk(k=0，1， 2，2e，3，4， flex) l 12.8 Tbit/s 分组 l 6.4 Tbit/s 分组业 l 2.8 Tbit/s 分组业 业务 务 务 l 5.12 Tbit/s VC4 l 2.56 Tbit/s VC4 l 1.12 Tbit/s VC4 l 32 Tbit/s ODUk(k=0、1、 2、2e、3、4、 flex) l 固定间隔：96波@50GHz l flex－grid：最大波数和FLEX通道宽度相关 l 固定间隔：50 GHz/100 GHz l flex－grid：波长间隔可设 DWDM： 1529.16 nm～1567.13 nm (extended C-band， ITU-T G.694.1) 400 Gbit/s (OTUC4) SDH/SONET、以太网、SAN、OTN、视频 l 支持E-Line/E-LAN (MEF)和VPWS/VPLS (IETF) l 支持MPLS-TP l MPLS tunnel个数：64x1024 l PW总数：64x1024 l E-Line数目：32x1024 l E-LAN数目：8x1024 N/A 线路速率 10 Gbit/s、40 Gbit/s、100 Gbit/s、200 Gbit/s、400 Gbit/s 100 Gbit/s、200 Gbit/s、400 Gbit/s 文档版本 01 (2018-04-10) 华为专有和保密信息 版权所有 © 华为技术有限公司 2

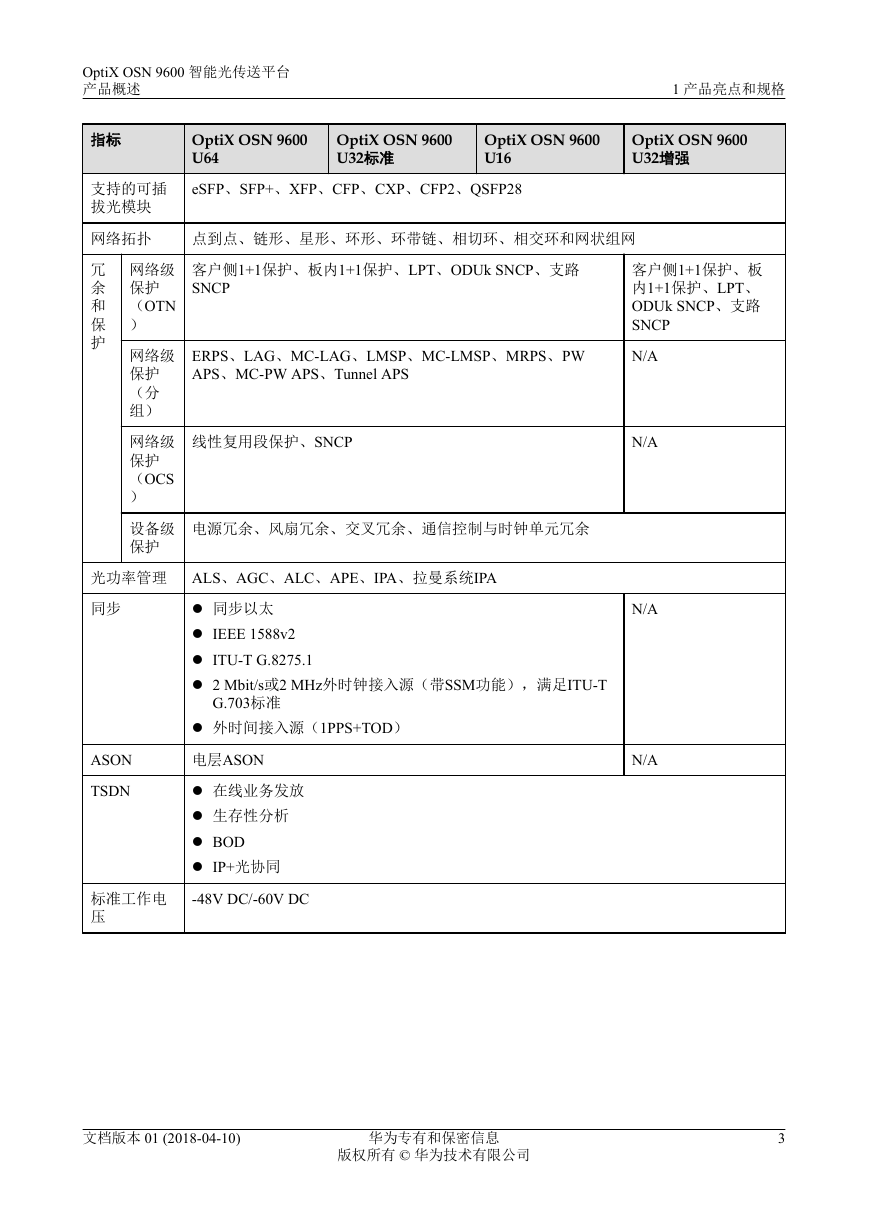

    OptiX OSN 9600 智能光传送平台 产品概述 指标 支持的可插 拔光模块 OptiX OSN 9600 U64 eSFP、SFP+、XFP、CFP、CXP、CFP2、QSFP28 OptiX OSN 9600 U32标准 OptiX OSN 9600 U16 1 产品亮点和规格 OptiX OSN 9600 U32增强 网络拓扑 点到点、链形、星形、环形、环带链、相切环、相交环和网状组网 客户侧1+1保护、板内1+1保护、LPT、ODUk SNCP、支路 SNCP 客户侧1+1保护、板 内1+1保护、LPT、 ODUk SNCP、支路 SNCP N/A N/A N/A N/A 冗 余 和 保 护 网络级 保护 （OTN ） 网络级 保护 （分 组） 网络级 保护 （OCS ） 设备级 保护 ERPS、LAG、MC-LAG、LMSP、MC-LMSP、MRPS、PW APS、MC-PW APS、Tunnel APS 线性复用段保护、SNCP 电源冗余、风扇冗余、交叉冗余、通信控制与时钟单元冗余 光功率管理 ALS、AGC、ALC、APE、IPA、拉曼系统IPA 同步 ASON TSDN 标准工作电 压 l 同步以太 l IEEE 1588v2 l ITU-T G.8275.1 l 2 Mbit/s或2 MHz外时钟接入源（带SSM功能），满足ITU-T G.703标准 l 外时间接入源（1PPS+TOD） 电层ASON l 在线业务发放 l 生存性分析 l BOD l IP+光协同 -48V DC/-60V DC 文档版本 01 (2018-04-10) 华为专有和保密信息 版权所有 © 华为技术有限公司 3

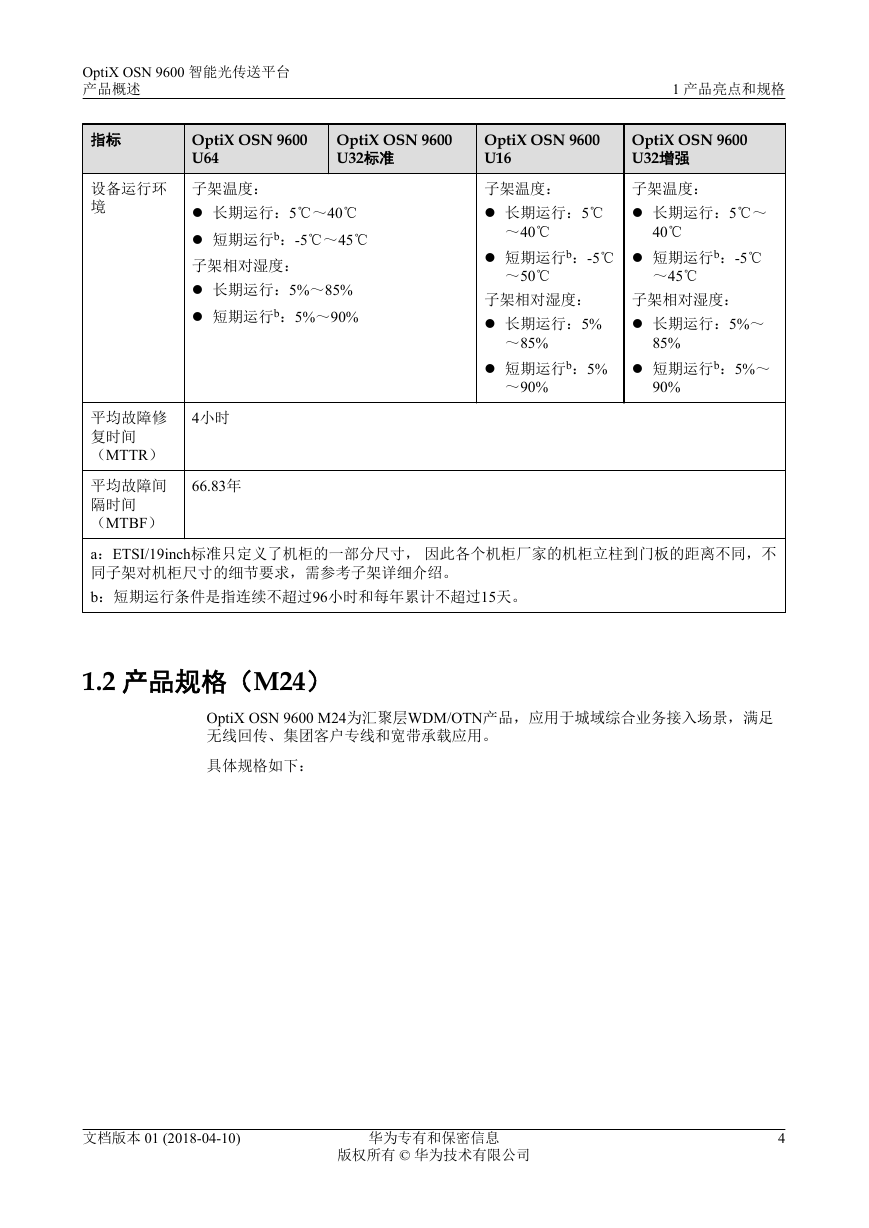

    OptiX OSN 9600 智能光传送平台 产品概述 1 产品亮点和规格 指标 设备运行环 境 OptiX OSN 9600 U64 OptiX OSN 9600 U32标准 OptiX OSN 9600 U16 OptiX OSN 9600 U32增强 子架温度： l 长期运行：5℃～40℃ l 短期运行b：-5℃～45℃ 子架相对湿度： l 长期运行：5%～85% l 短期运行b：5%～90% 子架温度： l 长期运行：5℃ ～40℃ 子架温度： l 长期运行：5℃～ 40℃ l 短期运行b：-5℃ ～50℃ l 短期运行b：-5℃ ～45℃ 子架相对湿度： l 长期运行：5% ～85% l 短期运行b：5% ～90% 子架相对湿度： l 长期运行：5%～ 85% l 短期运行b：5%～ 90% 4小时 66.83年 平均故障修 复时间 （MTTR） 平均故障间 隔时间 （MTBF） a：ETSI/19inch标准只定义了机柜的一部分尺寸， 因此各个机柜厂家的机柜立柱到门板的距离不同，不 同子架对机柜尺寸的细节要求，需参考子架详细介绍。 b：短期运行条件是指连续不超过96小时和每年累计不超过15天。 1.2 产品规格（M24） OptiX OSN 9600 M24为汇聚层WDM/OTN产品，应用于城域综合业务接入场景，满足 无线回传、集团客户专线和宽带承载应用。 具体规格如下： 文档版本 01 (2018-04-10) 华为专有和保密信息 版权所有 © 华为技术有限公司 4
