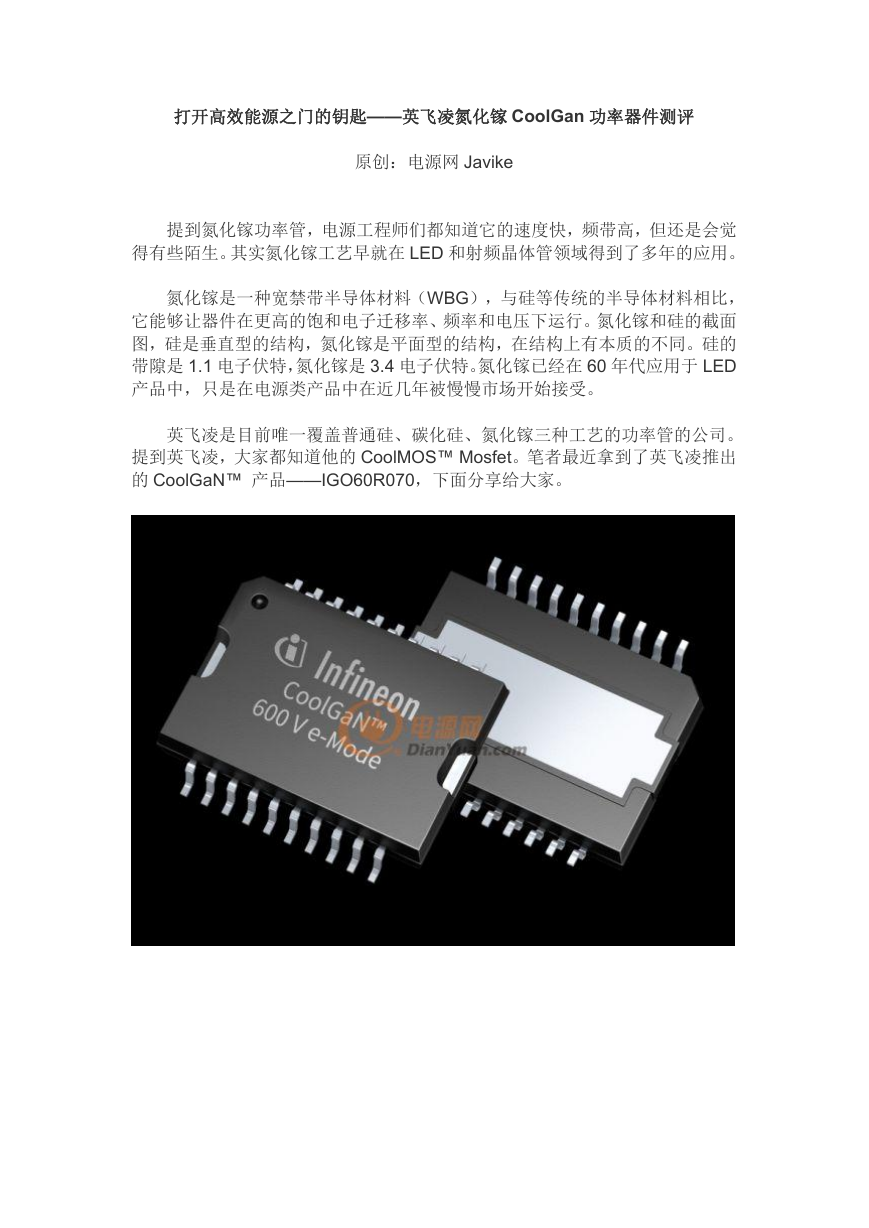

打开高效能源之门的钥匙——英飞凌氮化镓 CoolGan 功率器件测评 原创:电源网 Javike 提到氮化镓功率管,电源工程师们都知道它的速度快,频带高,但还是会觉 得有些陌生。其实氮化镓工艺早就在 LED 和射频晶体管领域得到了多年的应用。 氮化镓是一种宽禁带半导体材料(WBG),与硅等传统的半导体材料相比, 它能够让器件在更高的饱和电子迁移率、频率和电压下运行。氮化镓和硅的截面 图,硅是垂直型的结构,氮化镓是平面型的结构,在结构上有本质的不同。硅的 带隙是 1.1 电子伏特,氮化镓是 3.4 电子伏特。氮化镓已经在 60 年代应用于 LED 产品中,只是在电源类产品中在近几年被慢慢市场开始接受。 英飞凌是目前唯一覆盖普通硅、碳化硅、氮化镓三种工艺的功率管的公司。 提到英飞凌,大家都知道他的 CoolMOS™ Mosfet。笔者最近拿到了英飞凌推出 的 CoolGaN™ 产品——IGO60R070,下面分享给大家。

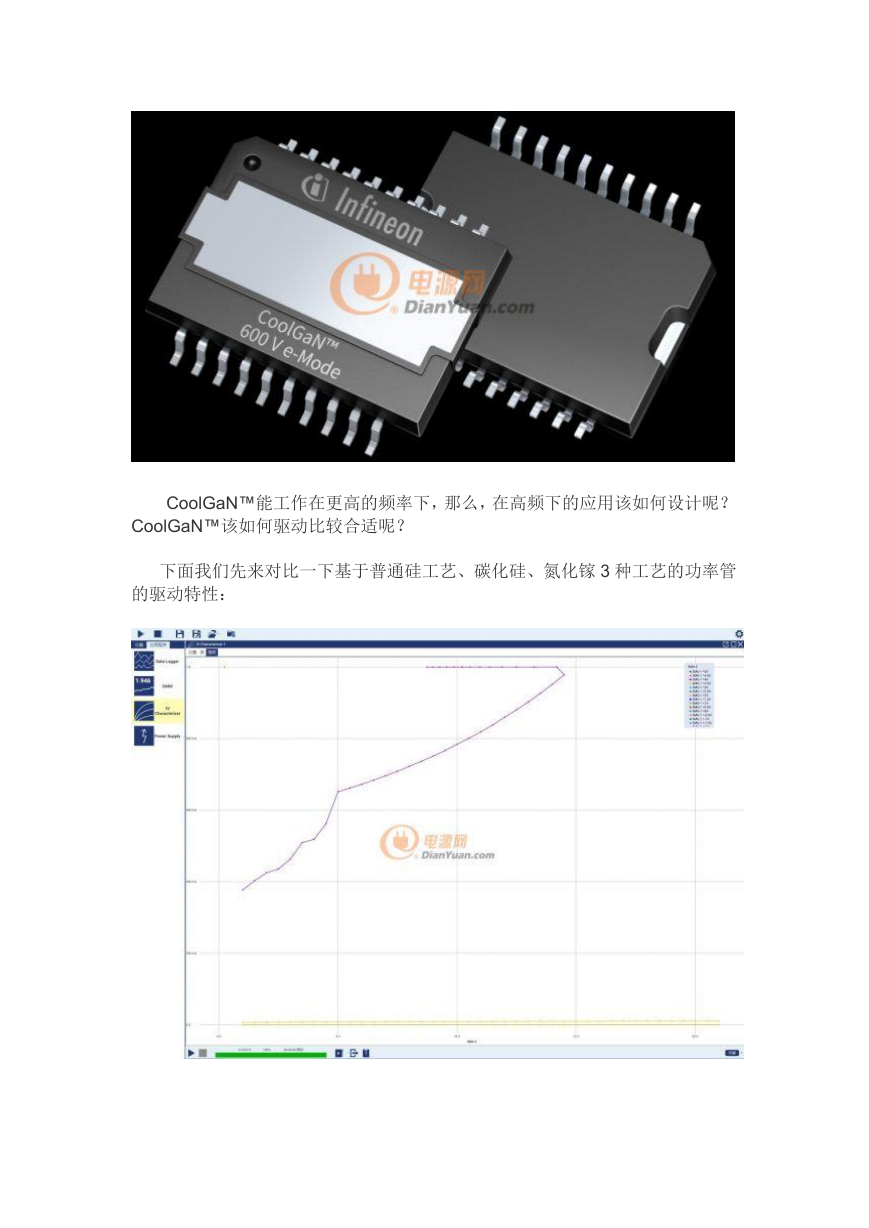

CoolGaN™能工作在更高的频率下,那么,在高频下的应用该如何设计呢? CoolGaN™该如何驱动比较合适呢? 下面我们先来对比一下基于普通硅工艺、碳化硅、氮化镓 3 种工艺的功率管 的驱动特性:

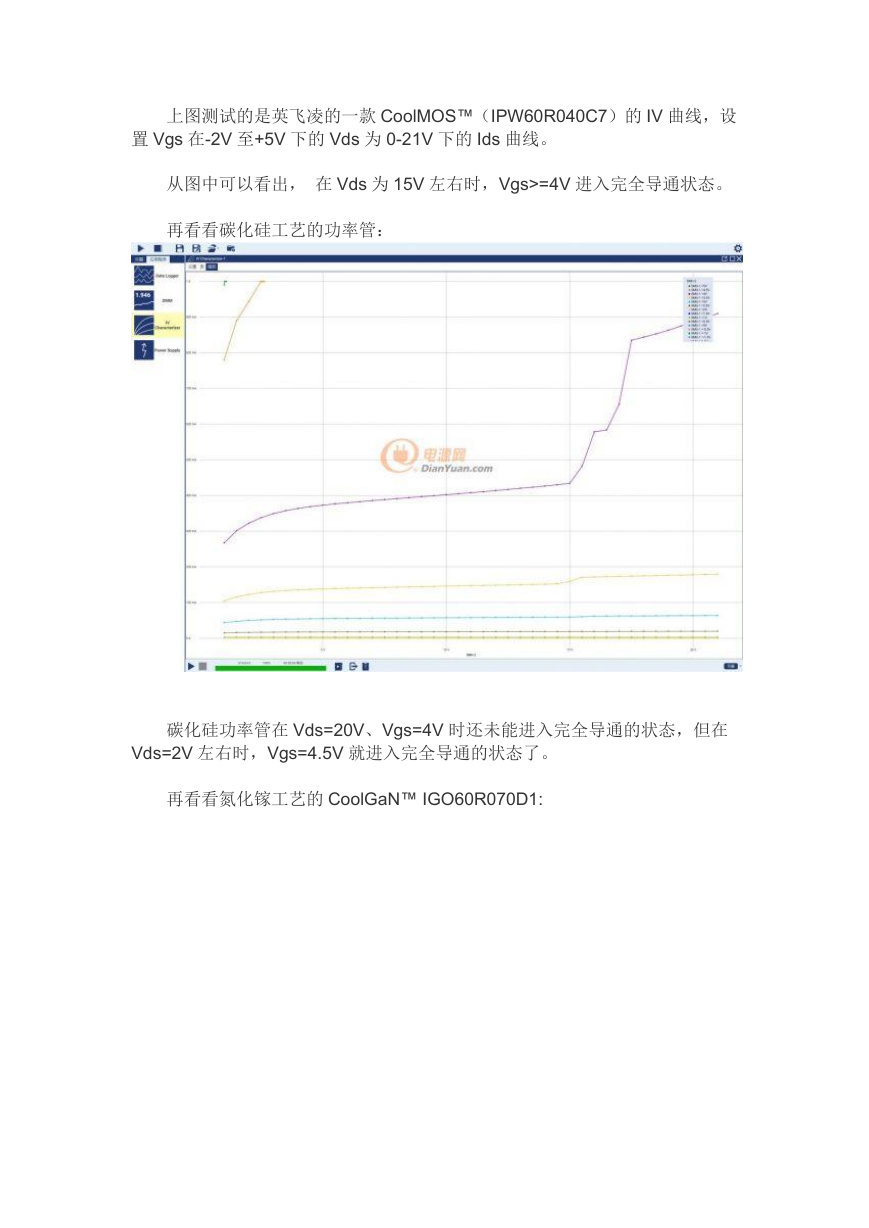

上图测试的是英飞凌的一款 CoolMOS™(IPW60R040C7)的 IV 曲线,设 置 Vgs 在-2V 至+5V 下的 Vds 为 0-21V 下的 Ids 曲线。 从图中可以看出, 在 Vds 为 15V 左右时,Vgs>=4V 进入完全导通状态。 再看看碳化硅工艺的功率管: 碳化硅功率管在 Vds=20V、Vgs=4V 时还未能进入完全导通的状态,但在 Vds=2V 左右时,Vgs=4.5V 就进入完全导通的状态了。 再看看氮化镓工艺的 CoolGaN™ IGO60R070D1:

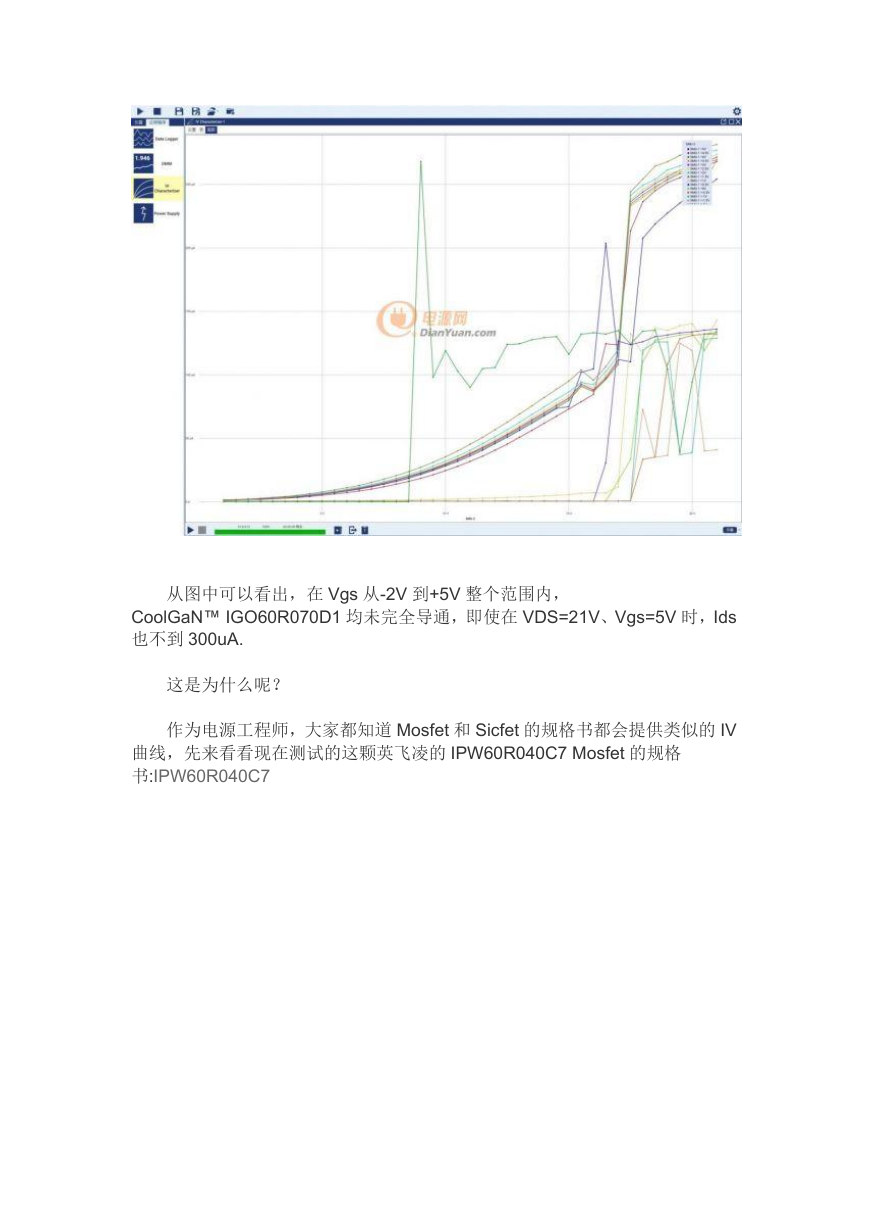

从图中可以看出,在 Vgs 从-2V 到+5V 整个范围内, CoolGaN™ IGO60R070D1 均未完全导通,即使在 VDS=21V、Vgs=5V 时,Ids 也不到 300uA. 这是为什么呢? 作为电源工程师,大家都知道 Mosfet 和 Sicfet 的规格书都会提供类似的 IV 曲线,先来看看现在测试的这颗英飞凌的 IPW60R040C7 Mosfet 的规格 书:IPW60R040C7

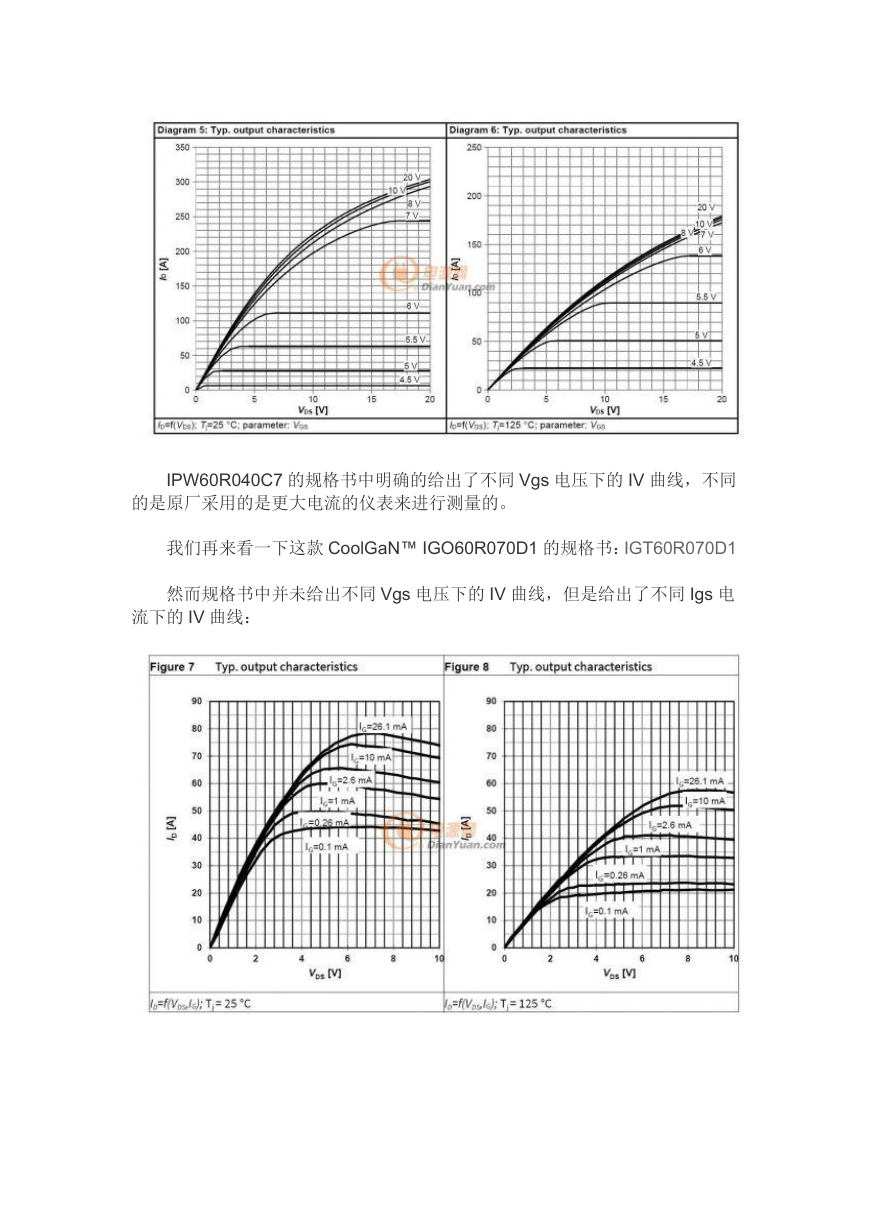

IPW60R040C7 的规格书中明确的给出了不同 Vgs 电压下的 IV 曲线,不同 的是原厂采用的是更大电流的仪表来进行测量的。 我们再来看一下这款 CoolGaN™ IGO60R070D1 的规格书:IGT60R070D1 然而规格书中并未给出不同 Vgs 电压下的 IV 曲线,但是给出了不同 Igs 电 流下的 IV 曲线:

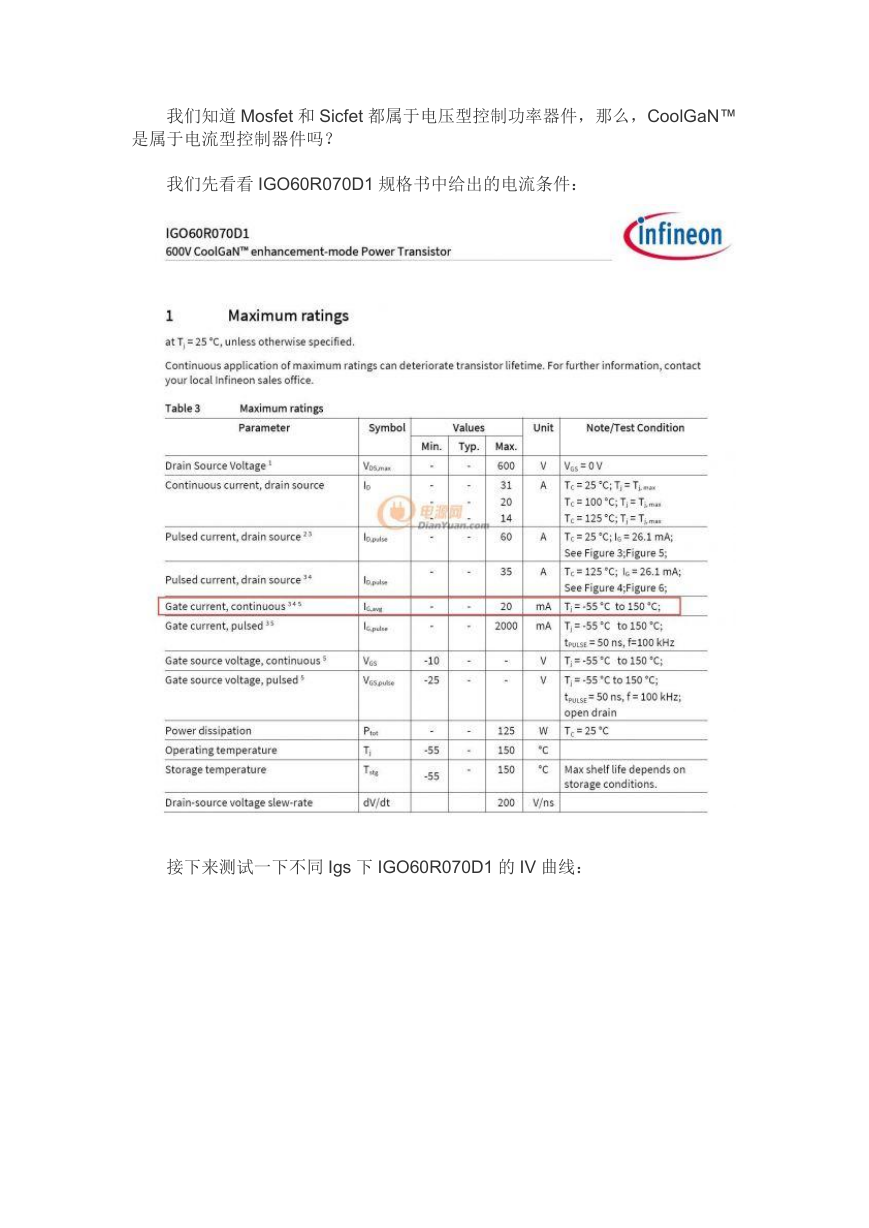

我们知道 Mosfet 和 Sicfet 都属于电压型控制功率器件,那么,CoolGaN™ 是属于电流型控制器件吗? 我们先看看 IGO60R070D1 规格书中给出的电流条件: 接下来测试一下不同 Igs 下 IGO60R070D1 的 IV 曲线:

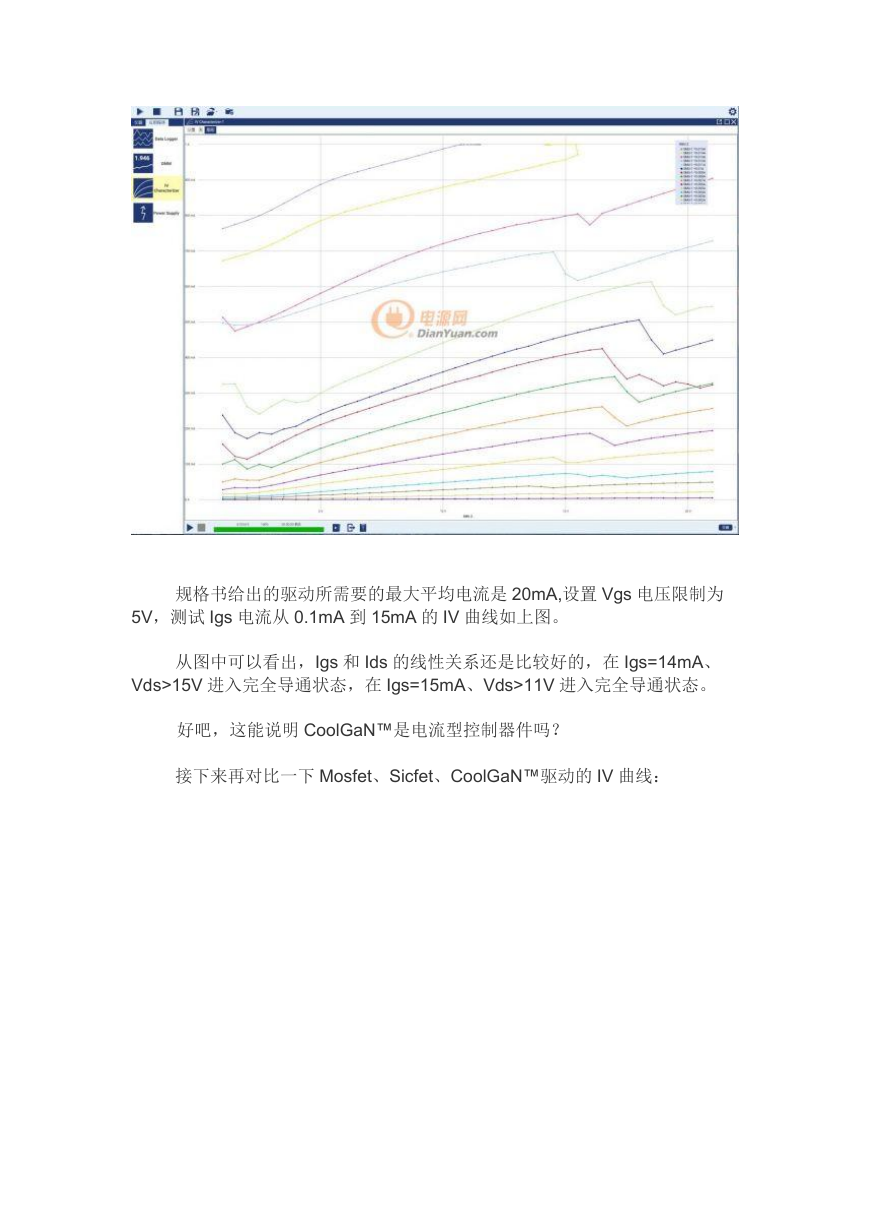

规格书给出的驱动所需要的最大平均电流是 20mA,设置 Vgs 电压限制为 5V,测试 Igs 电流从 0.1mA 到 15mA 的 IV 曲线如上图。 从图中可以看出,Igs 和 Ids 的线性关系还是比较好的,在 Igs=14mA、 Vds>15V 进入完全导通状态,在 Igs=15mA、Vds>11V 进入完全导通状态。 好吧,这能说明 CoolGaN™是电流型控制器件吗? 接下来再对比一下 Mosfet、Sicfet、CoolGaN™驱动的 IV 曲线:

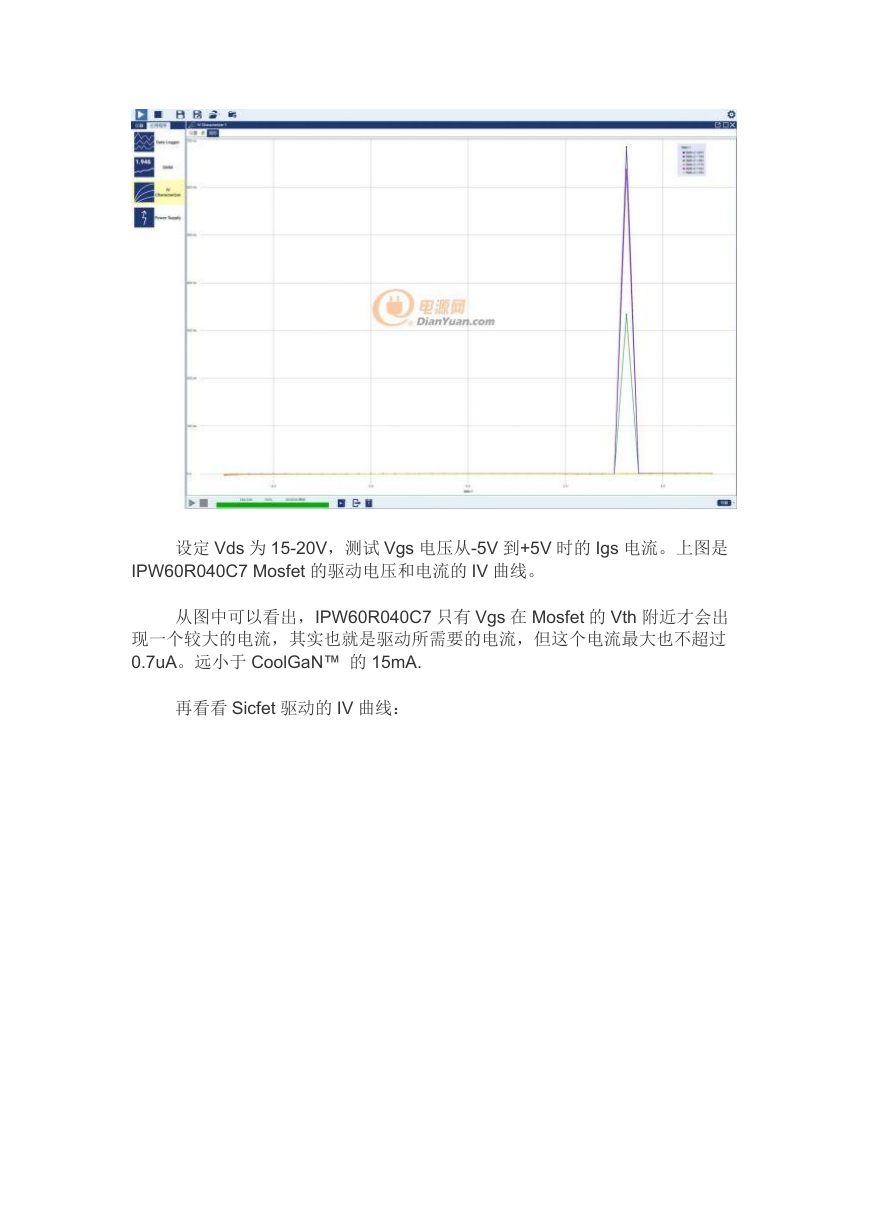

设定 Vds 为 15-20V,测试 Vgs 电压从-5V 到+5V 时的 Igs 电流。上图是 IPW60R040C7 Mosfet 的驱动电压和电流的 IV 曲线。 从图中可以看出,IPW60R040C7 只有 Vgs 在 Mosfet 的 Vth 附近才会出 现一个较大的电流,其实也就是驱动所需要的电流,但这个电流最大也不超过 0.7uA。远小于 CoolGaN™ 的 15mA. 再看看 Sicfet 驱动的 IV 曲线:
