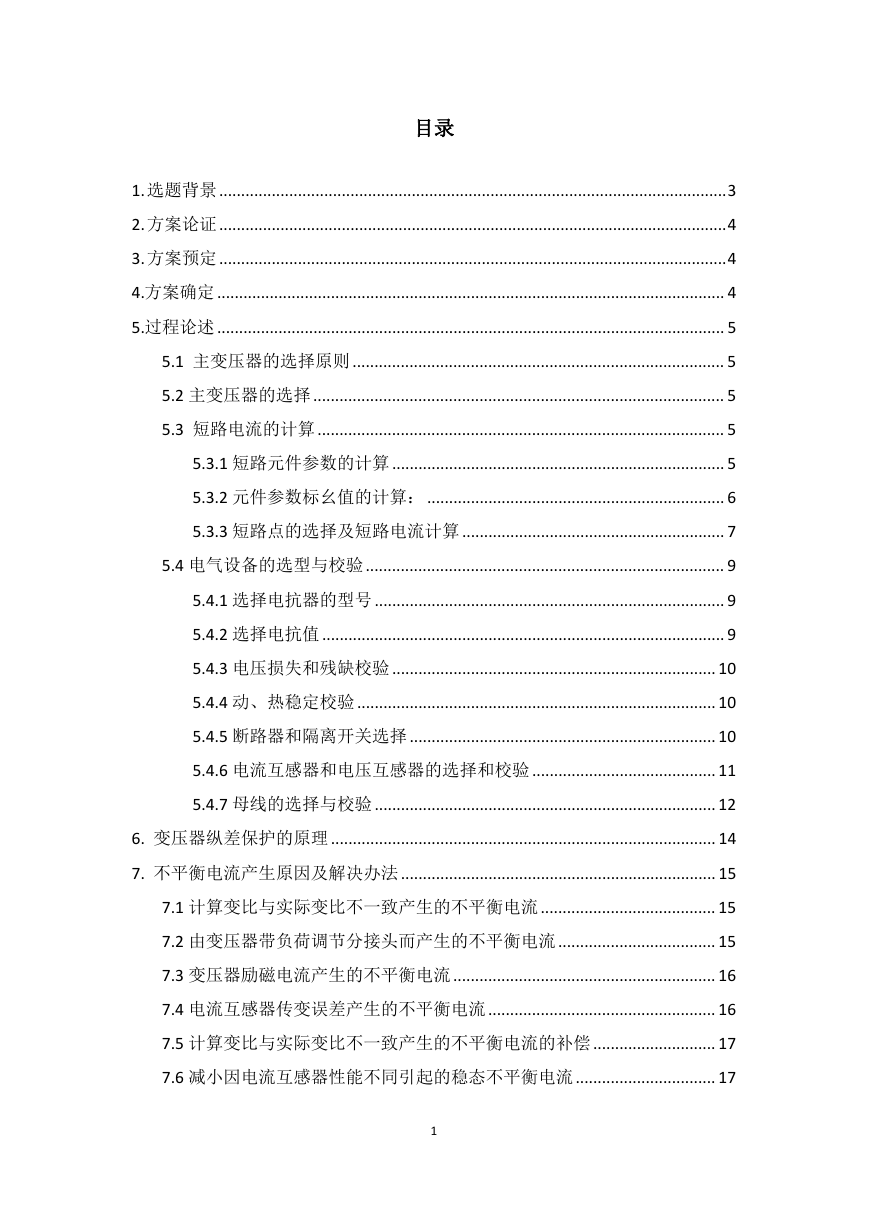

目录
1. 选题背景....................................................................................................................3
2. 方案论证....................................................................................................................4
3. 方案预定....................................................................................................................4
4.方案确定.................................................................................................................... 4
5.过程论述.................................................................................................................... 5
5.1 主变压器的选择原则..................................................................................... 5
5.2 主变压器的选择.............................................................................................. 5
5.3 短路电流的计算............................................................................................. 5
5.3.1 短路元件参数的计算............................................................................ 5
5.3.2 元件参数标幺值的计算:.................................................................... 6
5.3.3 短路点的选择及短路电流计算............................................................ 7
5.4 电气设备的选型与校验.................................................................................. 9
5.4.1 选择电抗器的型号................................................................................ 9
5.4.2 选择电抗值............................................................................................ 9
5.4.3 电压损失和残缺校验.......................................................................... 10
5.4.4 动、热稳定校验.................................................................................. 10
5.4.5 断路器和隔离开关选择...................................................................... 10
5.4.6 电流互感器和电压互感器的选择和校验.......................................... 11
5.4.7 母线的选择与校验.............................................................................. 12
6. 变压器纵差保护的原理........................................................................................ 14
7. 不平衡电流产生原因及解决办法........................................................................ 15
7.1 计算变比与实际变比不一致产生的不平衡电流........................................ 15
7.2 由变压器带负荷调节分接头而产生的不平衡电流.................................... 15
7.3 变压器励磁电流产生的不平衡电流............................................................ 16
7.4 电流互感器传变误差产生的不平衡电流.................................................... 16
7.5 计算变比与实际变比不一致产生的不平衡电流的补偿............................ 17
7.6 减小因电流互感器性能不同引起的稳态不平衡电流................................ 17
1
8.整定原理与计算...................................................................................................... 18
8.1.整定原理........................................................................................................ 18
8.2.整定计算........................................................................................................ 18
9.结论和总结.............................................................................................................. 19
参考文献..................................................................................................................... 21
2
1. 选题背景
能源是社会生产力的重要基础,随着社会生产的不断发展,人类使用能源
不仅在数量上越来越多,在品种及构成上也发生了很大的变化。人类对能源质
量也要求越来越高。电力是能源工业、基础工业,在国家建设和国民经济发展
中占据十分重要的地位,是实现国家现代化的战略重点。电能也是发展国民经
济的基础,是一种无形的、不能大量存储的二次能源。电能的发、变、送、配
和用电,几乎是在同时瞬间完成的,须随时保持功率平衡。要满足国民经济发展
的要求,电力工业必须超前发展,这是世界发展规律。因此,做好电力规划,加强
电网建设,就尤为重要。而变电站在改变或调整电压等方面在电力系统中起着
重要的作用。它承担着变换电压、接受和分配电能、控制电力的流向和调整
电压的责任。220KV 变电站电气部分及主变保护设计使其对变电站有了一个
整体的了解。
地区电网的特点
本变电站为一地区变电站,110KV 主要给另一终端变电站供电。本变电站所
带负荷主要集中在 10KV 侧,主要供给化学工业、食品工业、医院及居民小
区供电。
建站规模
变电站类型:220KV 变电工程
电压等级:220KV、110KV、10KV
出线回数及传输容量:
本变电站 220KV 进线两回,短路容量最大方式下 2000MVA,最小方式
1600MVA。
本变电站 110KV 有四回,最大输送功率 120MVA,变电站 110KV 短路容量
分别为:最大方式下 1000MVA,最小方式下 800MVA。
本变电站 10KV 出线为 8 回,最大输送功率为 8MVA。
环境条件
本变电站最高气温为+40℃,最低气温为—15℃,最热月平均气温+30℃,
海拔高度为 800m,雷暴日为 30 日/年。
3
2. 方案论证
电气主接线设计的基本原则是以设计任务为依据,以国家经济建设的方
针、政策、技术规定、标准为准绳,结合工程实际情况,在保证供电可靠、
调度灵活、满足各项技术要求的前提下,兼顾运行、维护方便,尽可能地节
省投资,就近取材,力争设备元件和设计的先进性与可靠性,坚持可靠、先
进、实用、经济、美观的原则。
3. 方案预定
表 3-1 三种预定方案
220KV
双母线带旁路
双母线
双母线
110KV
双母线
单母线分段
单母线分段
10KV
单母线分段
单母线分段
双母线
方案一
方案二
方案三
4.方案确定
可靠性:双母线>桥形>单母线分段
灵活性:双母线>单母线分段>桥形
经济性:桥形>单母线分段>双母线
经过以上因素综合考虑最终选择方案二为电气主接线图
图 4-1 电气主接线图
4

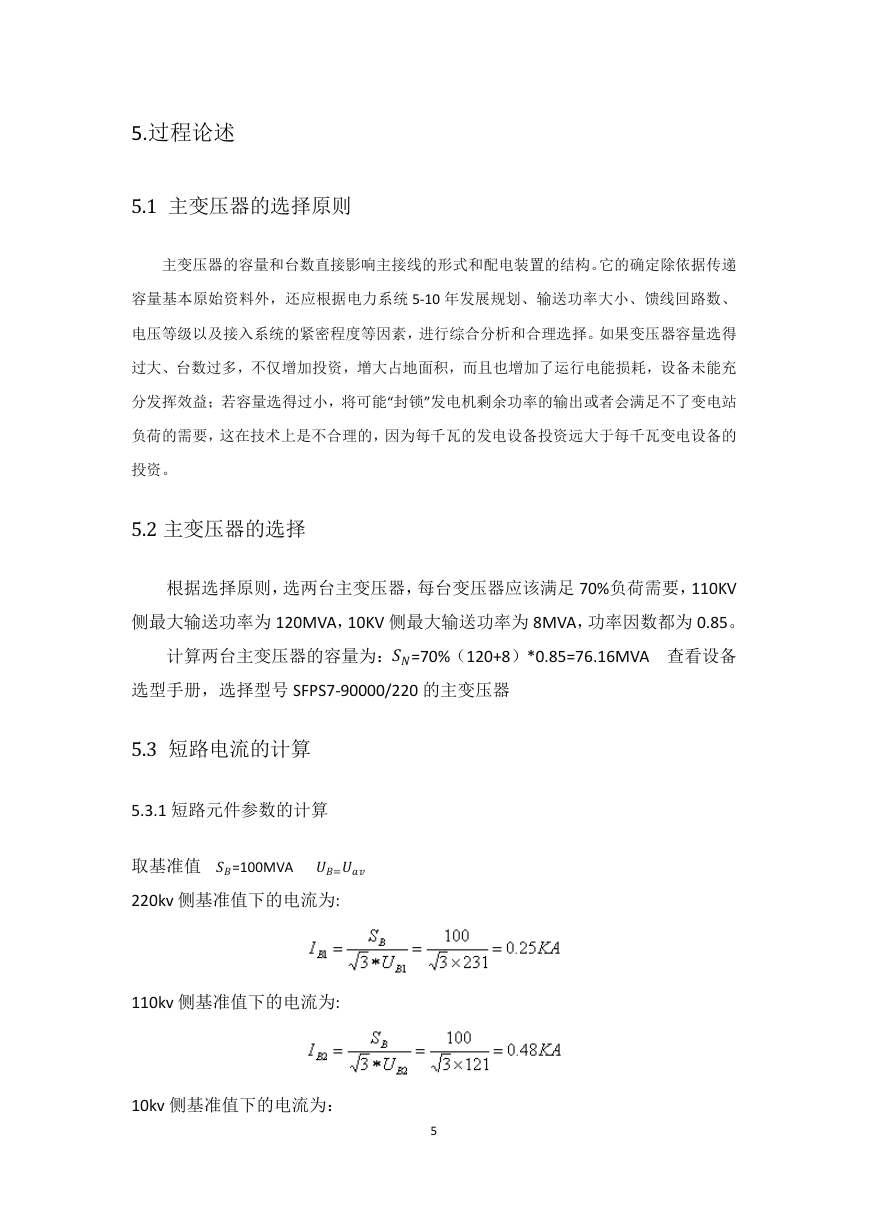

5.过程论述
5.1 主变压器的选择原则
主变压器的容量和台数直接影响主接线的形式和配电装置的结构。它的确定除依据传递
容量基本原始资料外,还应根据电力系统 5-10 年发展规划、输送功率大小、馈线回路数、
电压等级以及接入系统的紧密程度等因素,进行综合分析和合理选择。如果变压器容量选得
过大、台数过多,不仅增加投资,增大占地面积,而且也增加了运行电能损耗,设备未能充
分发挥效益;若容量选得过小,将可能“封锁”发电机剩余功率的输出或者会满足不了变电站
负荷的需要,这在技术上是不合理的,因为每千瓦的发电设备投资远大于每千瓦变电设备的
投资。
选型手册,选择型号 SFPS7-90000/220 的主变压器
根据选择原则,选两台主变压器,每台变压器应该满足 70%负荷需要,110KV
侧最大输送功率为 120MVA,10KV 侧最大输送功率为 8MVA,功率因数都为 0.85。
5.2 主变压器的选择
计算两台主变压器的容量为:=70%(120+8)*0.85=76.16MVA 查看设备
5.3 短路电流的计算
取基准值 =100MVA
5.3.1 短路元件参数的计算
=
220kv 侧基准值下的电流为:
110kv 侧基准值下的电流为:
10kv 侧基准值下的电流为:
5
5.3.2 元件参数标幺值的计算:
外部系统参数:
220kv 侧等值系统:
取最大方式下:
220kv 侧进线线路阻抗:
110kv 侧等值系统:
变压器参数:(标幺值)
6
5.3.3 短路点的选择及短路电流计算
短路点在 220kv 双母线侧
图 5-1 短路点在 220kv 双母线侧时的电路图
经计算1∗=0.061 所以当 f1 短路电流标幺值为:1∗=11∗=16.39
则有名值:1=1∗∗1=16.39×0.25=4.10KA
短路点在 110KV 母线侧
图 5-2 短路点在 110kv 双母线侧时的电路图
7
经计算2∗=0.071
在 f2 短路电流的标幺值:1∗=12∗=14.08
可以计算其有名值:2=2∗∗2=14.08×0.48=6.76KA
当短路点在 10KV 母线侧时
图 5-3 短路点在 10kv 双母线侧时的电路图
8
