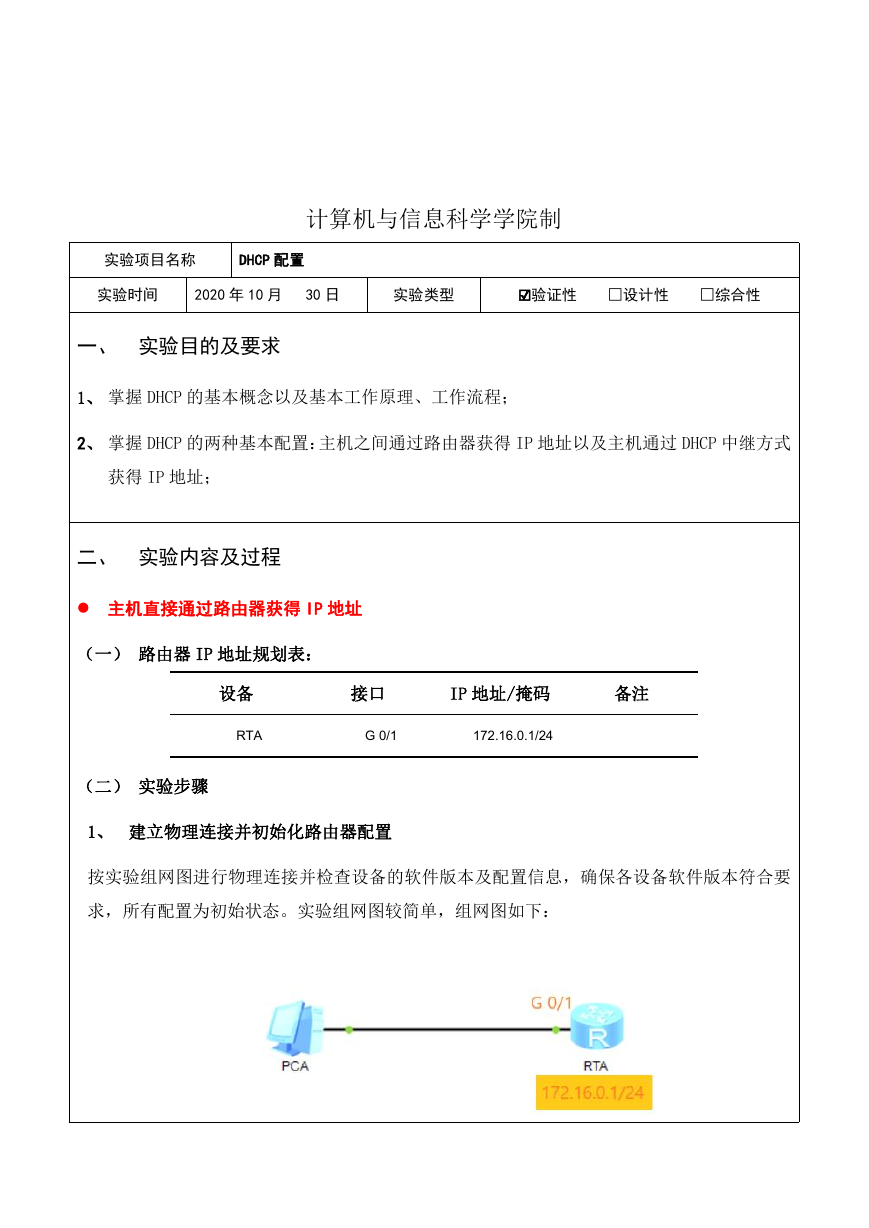

    计算机与信息科学学院制 实验项目名称 DHCP 配置 实验时间 2020 年 10 月 30 日 实验类型 ☑验证性 □设计性 □综合性 一、 实验目的及要求 1、 掌握 DHCP 的基本概念以及基本工作原理、工作流程； 2、 掌握 DHCP 的两种基本配置：主机之间通过路由器获得 IP 地址以及主机通过 DHCP 中继方式 获得 IP 地址； 二、 实验内容及过程  主机直接通过路由器获得 IP 地址 （一） 路由器 IP 地址规划表： 设备 RTA 接口 IP 地址/掩码 备注 G 0/1 172.16.0.1/24 （二） 实验步骤 1、 建立物理连接并初始化路由器配置 按实验组网图进行物理连接并检查设备的软件版本及配置信息，确保各设备软件版本符合要 求，所有配置为初始状态。实验组网图较简单，组网图如下：

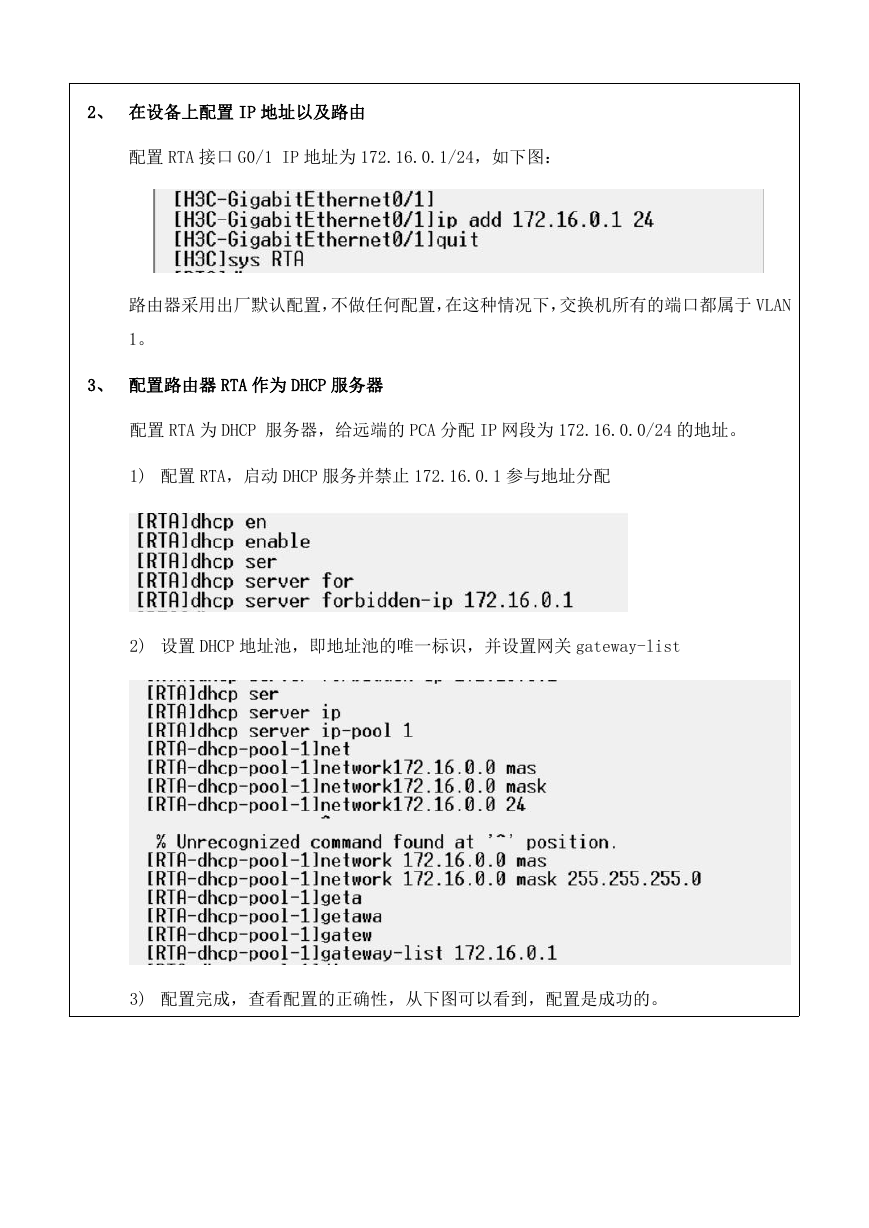

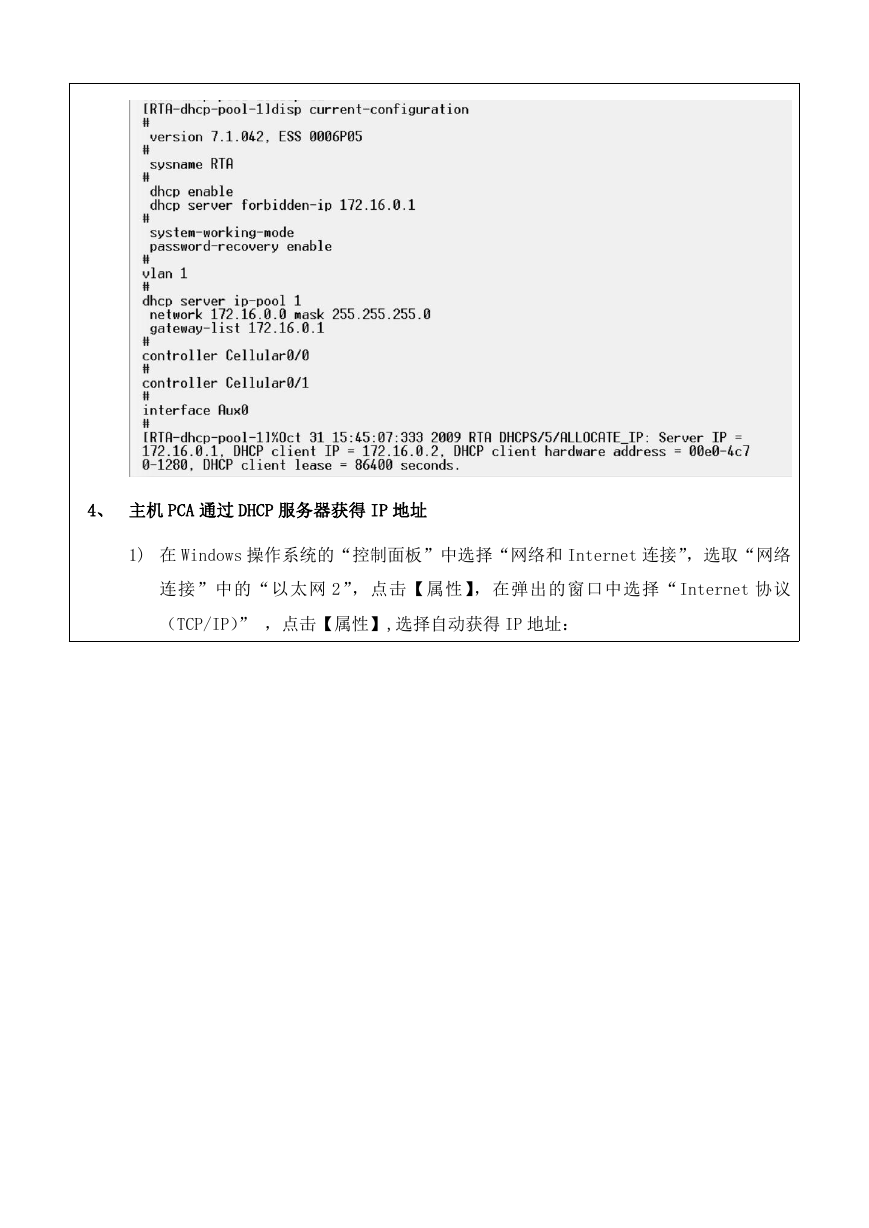

    2、 在设备上配置 IP 地址以及路由 配置 RTA 接口 G0/1 IP 地址为 172.16.0.1/24，如下图： 路由器采用出厂默认配置，不做任何配置，在这种情况下，交换机所有的端口都属于 VLAN 1。 3、 配置路由器 RTA 作为 DHCP 服务器 配置 RTA 为 DHCP 服务器，给远端的 PCA 分配 IP 网段为 172.16.0.0/24 的地址。 1) 配置 RTA，启动 DHCP 服务并禁止 172.16.0.1 参与地址分配 2) 设置 DHCP 地址池，即地址池的唯一标识，并设置网关 gateway-list 3) 配置完成，查看配置的正确性，从下图可以看到，配置是成功的。
    4、 主机 PCA 通过 DHCP 服务器获得 IP 地址 1) 在 Windows 操作系统的“控制面板”中选择“网络和 Internet 连接”，选取“网络 连接”中的“以太网 2”，点击【属性】，在弹出的窗口中选择“Internet 协议 （TCP/IP）” ，点击【属性】,选择自动获得 IP 地址：

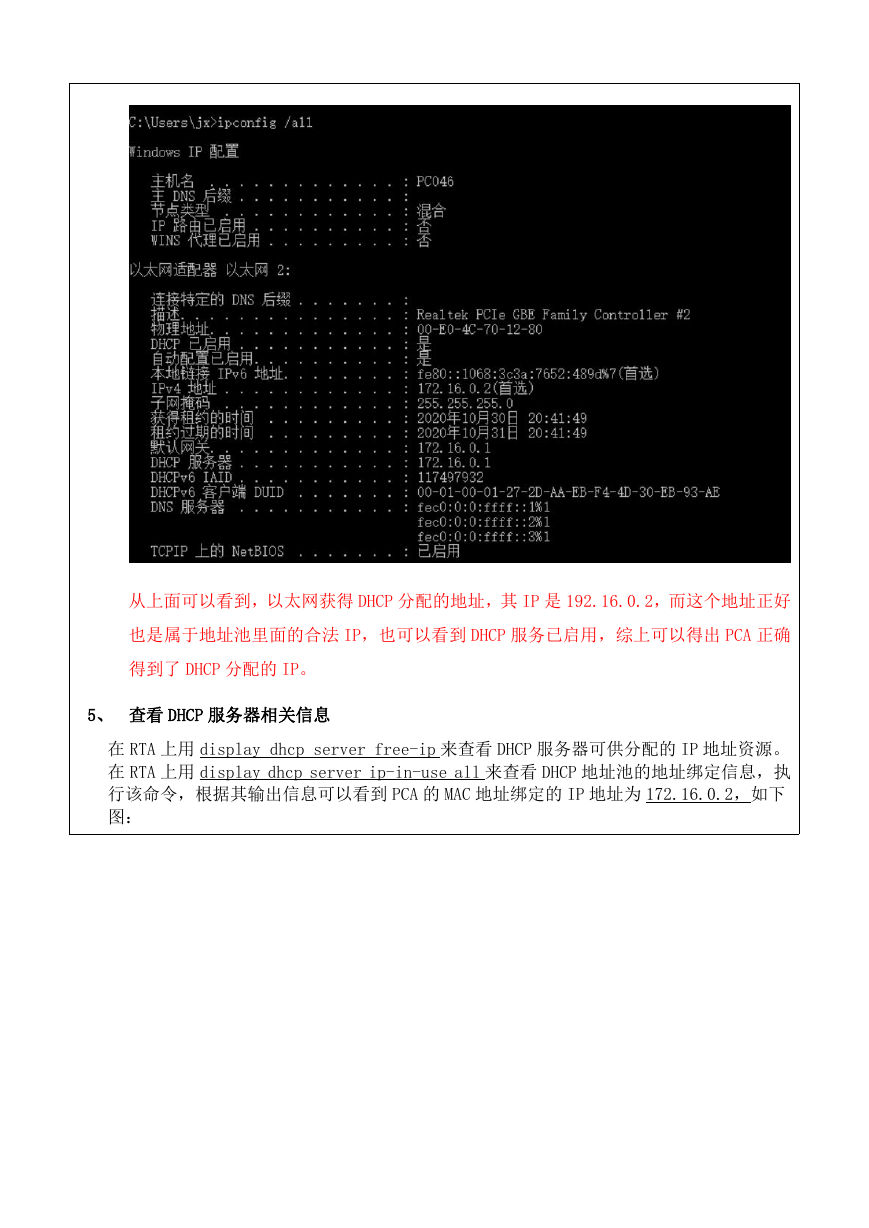

    2) 在 PCA 命令提示符窗口下，输入 ipconfig /all，查看以太网 2 的配置：

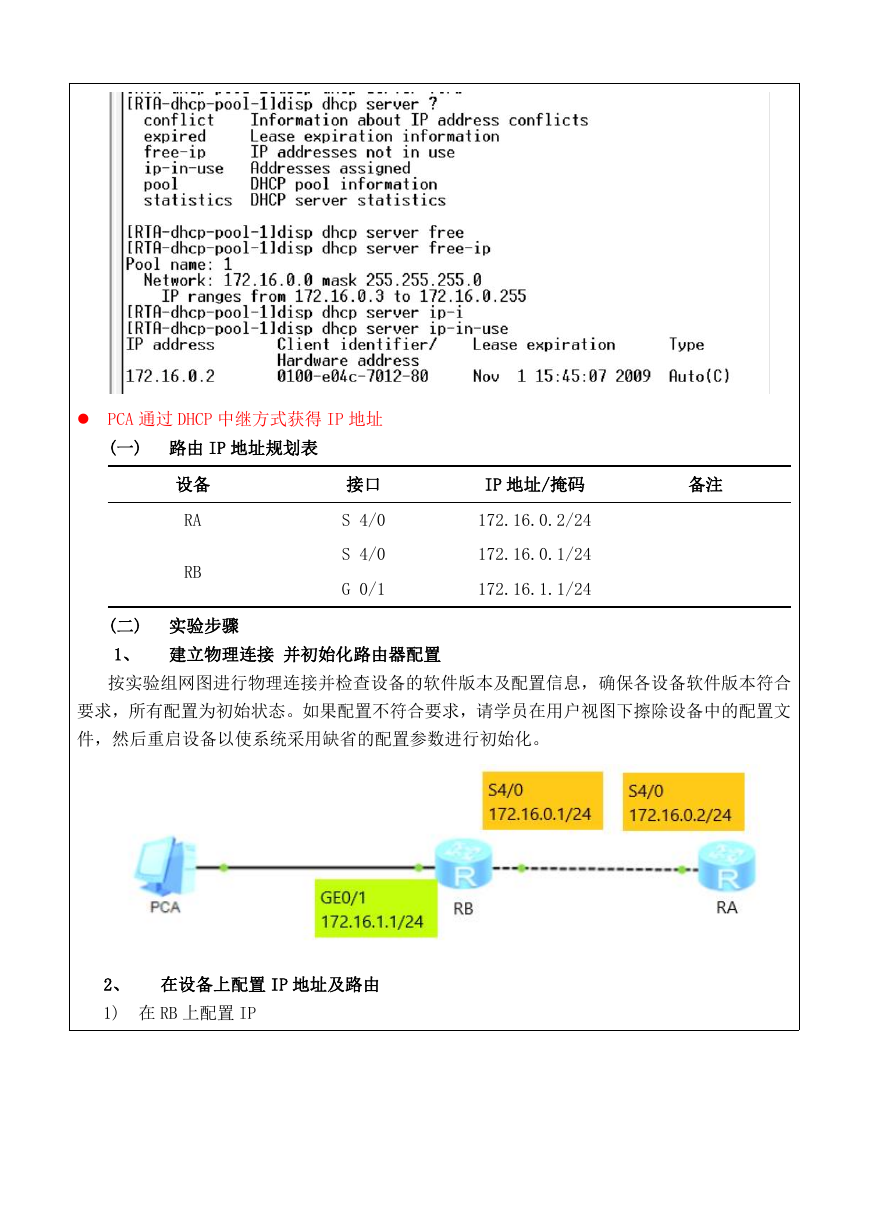

    从上面可以看到，以太网获得 DHCP 分配的地址，其 IP 是 192.16.0.2，而这个地址正好 也是属于地址池里面的合法 IP，也可以看到 DHCP 服务已启用，综上可以得出 PCA 正确 得到了 DHCP 分配的 IP。 5、 查看 DHCP 服务器相关信息 在 RTA 上用 display dhcp server free-ip 来查看 DHCP 服务器可供分配的 IP 地址资源。 在 RTA 上用 display dhcp server ip-in-use all 来查看 DHCP 地址池的地址绑定信息，执 行该命令，根据其输出信息可以看到 PCA 的 MAC 地址绑定的 IP 地址为 172.16.0.2，如下 图：

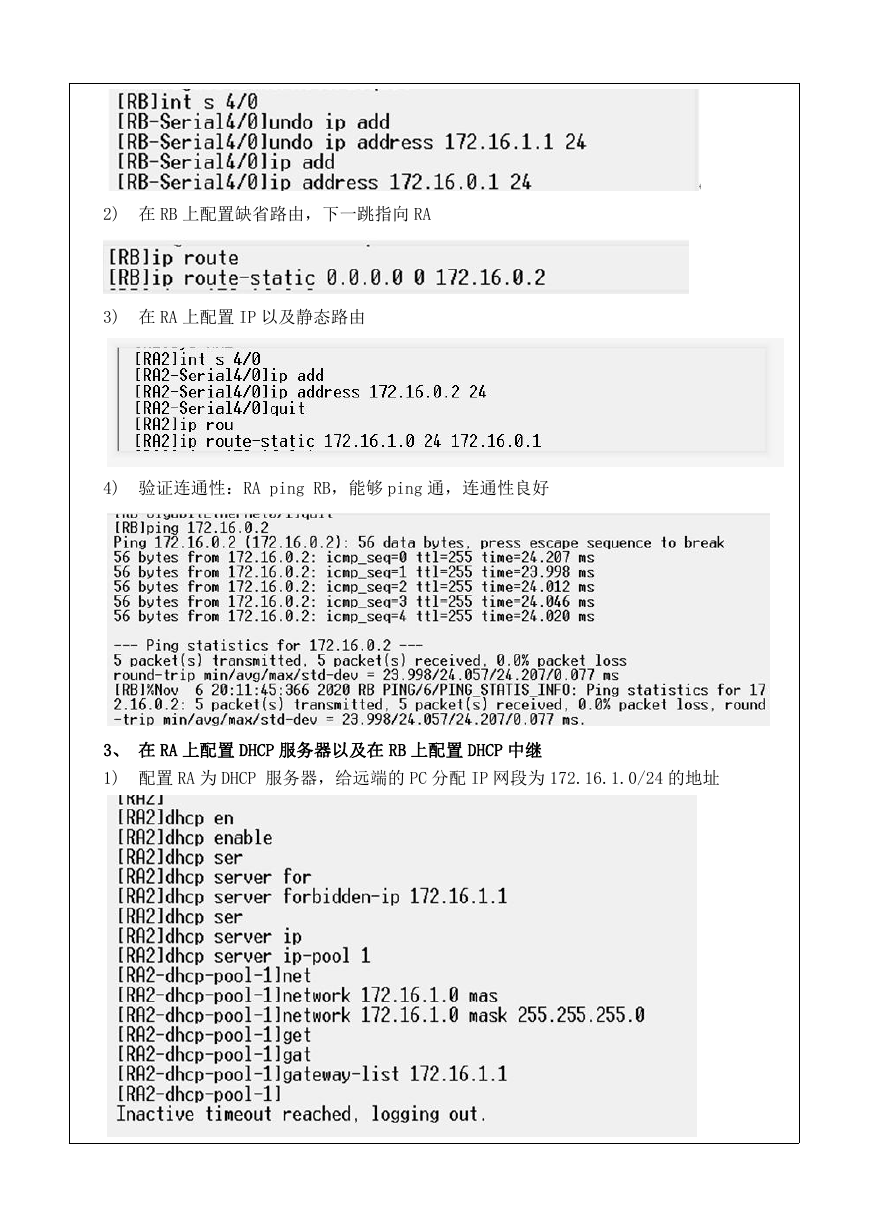

     PCA 通过 DHCP 中继方式获得 IP 地址 (一) 路由 IP 地址规划表 设备 RA RB 接口 S 4/0 S 4/0 G 0/1 IP 地址/掩码 备注 172.16.0.2/24 172.16.0.1/24 172.16.1.1/24 (二) 实验步骤 1、 建立物理连接 并初始化路由器配置 按实验组网图进行物理连接并检查设备的软件版本及配置信息，确保各设备软件版本符合 要求，所有配置为初始状态。如果配置不符合要求，请学员在用户视图下擦除设备中的配置文 件，然后重启设备以使系统采用缺省的配置参数进行初始化。 2、 在设备上配置 IP 地址及路由 1) 在 RB 上配置 IP
    2) 在 RB 上配置缺省路由，下一跳指向 RA 3) 在 RA 上配置 IP 以及静态路由 4) 验证连通性：RA ping RB，能够 ping 通，连通性良好 3、 在 RA 上配置 DHCP 服务器以及在 RB 上配置 DHCP 中继 1) 配置 RA 为 DHCP 服务器，给远端的 PC 分配 IP 网段为 172.16.1.0/24 的地址

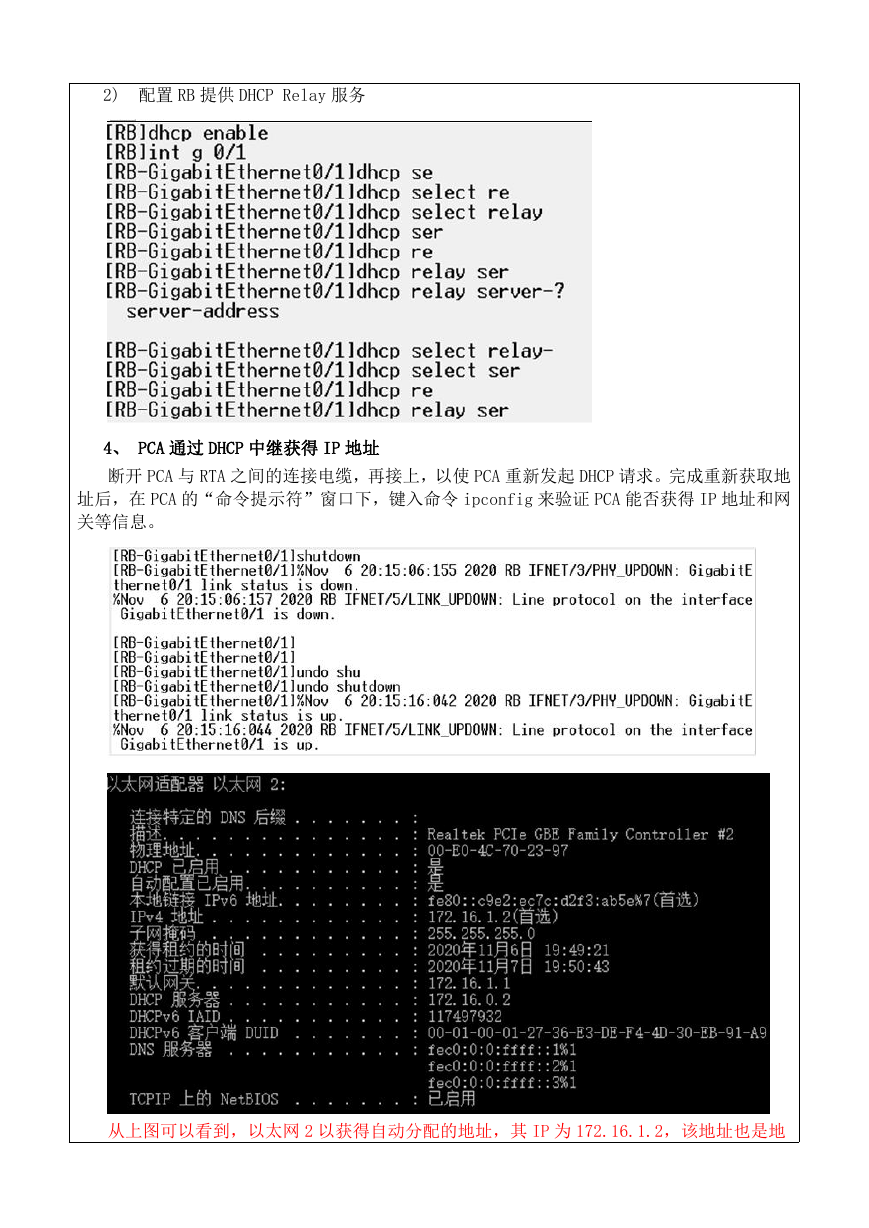

    2) 配置 RB 提供 DHCP Relay 服务 4、 PCA 通过 DHCP 中继获得 IP 地址 断开 PCA 与 RTA 之间的连接电缆，再接上，以使 PCA 重新发起 DHCP 请求。完成重新获取地 址后，在 PCA 的“命令提示符”窗口下，键入命令 ipconfig 来验证 PCA 能否获得 IP 地址和网 关等信息。 从上图可以看到，以太网 2 以获得自动分配的地址，其 IP 为 172.16.1.2，该地址也是地
