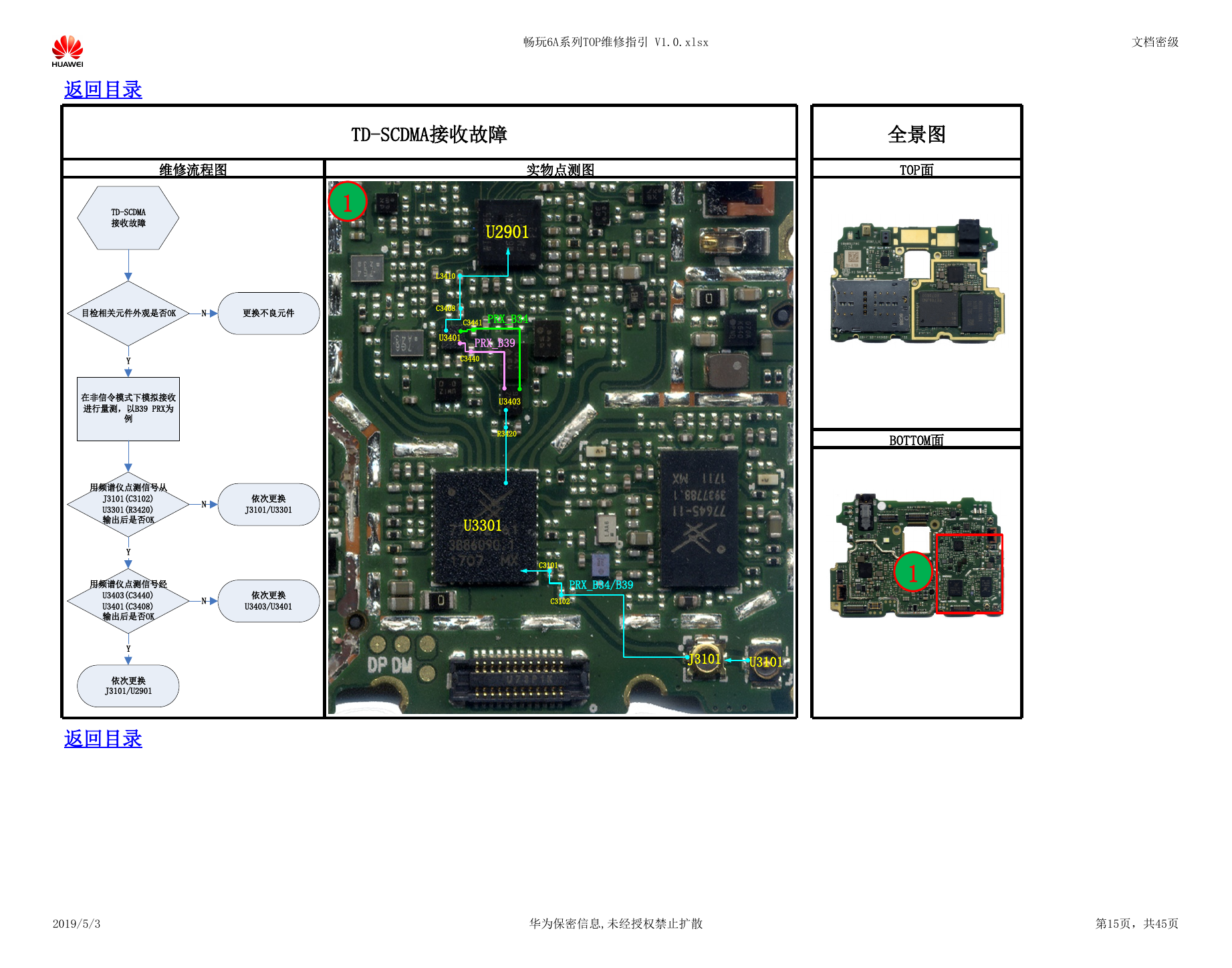

畅玩6A系列TOP维修指引 V1.0.xlsx 文档密级 返回目录 TD-SCDMA接收故障 维修流程图 实物点测图 全景图 TOP面 1 U2901 L3410 C3408 C3441 PRX_B34 U3401 PRX_B39 C3440 U3403 R3420 U3301 BOTTOM面 1 C3101 PRX_B34/B39 C3102 J3101 U3101 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第15页，共45页 TD-SCDMA接收故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟接收进行量测，以B39 PRX为例用频谱仪点测信号从J3101(C3102)U3301(R3420)输出后是否OKY依次更换J3101/U3301NN用频谱仪点测信号经U3403(C3440)U3401(C3408)输出后是否OKNY依次更换U3403/U3401Y依次更换J3101/U2901
