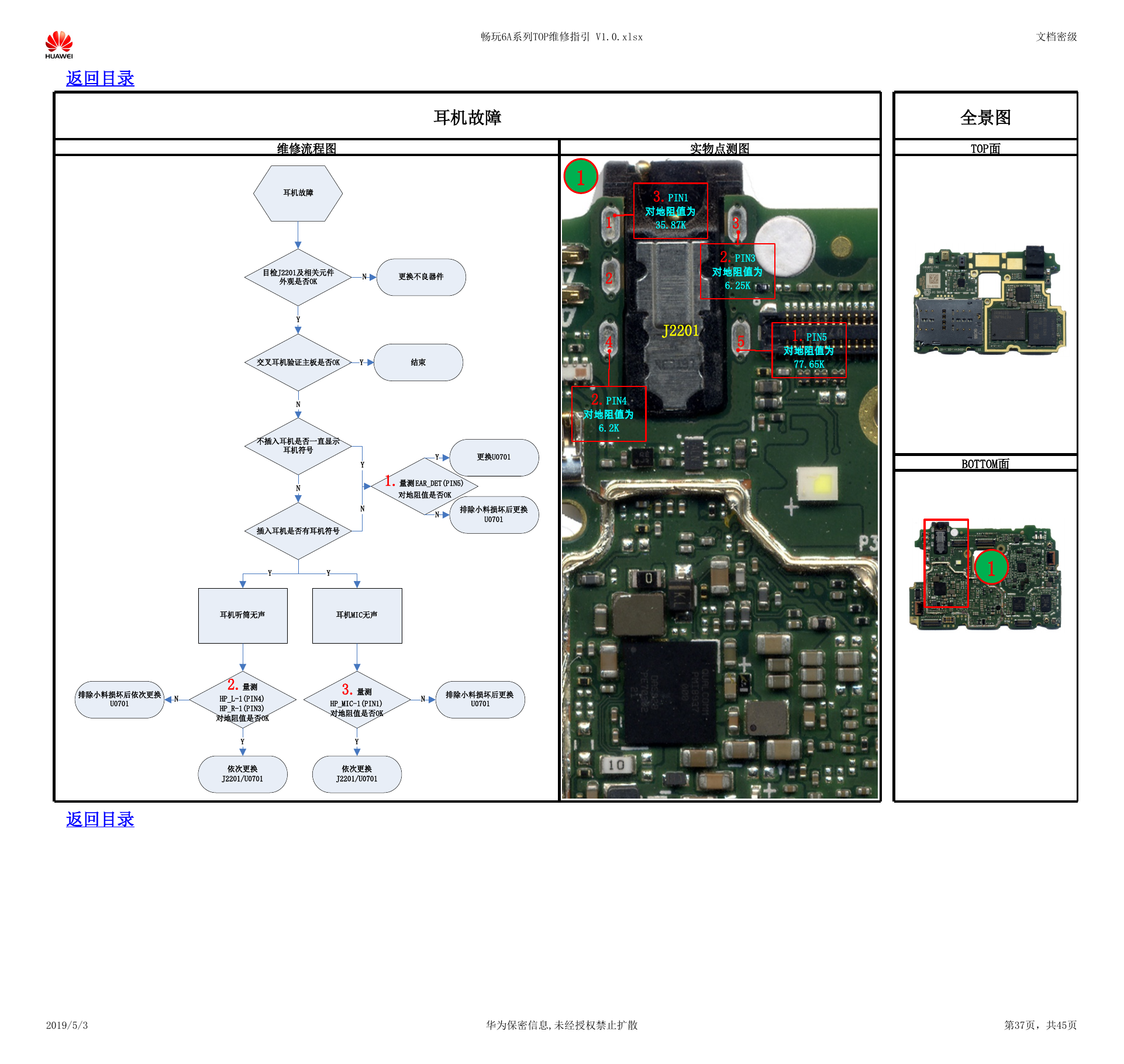

畅玩6A系列TOP维修指引 V1.0.xlsx 文档密级 返回目录 耳机故障 维修流程图 实物点测图 全景图 TOP面 3.PIN1 对地阻值为 35.87K 3 2.PIN3 对地阻值为 6.25K J2201 5 1.PIN5 对地阻值为 77.65K 1 1 2 4 2.PIN4 对地阻值为 6.2K BOTTOM面 1 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第37页，共45页 耳机故障目检J2201及相关元件外观是否OK更换不良器件NY不插入耳机是否一直显示耳机符号插入耳机是否有耳机符号N耳机听筒无声耳机MIC无声2.量测HP_L-1(PIN4)HP_R-1(PIN3)对地阻值是否OKYY排除小料损坏后依次更换U0701NY3.量测HP_MIC-1(PIN1)对地阻值是否OK排除小料损坏后更换U0701NY交叉耳机验证主板是否OKN结束YYN1.量测EAR_DET(PIN5)对地阻值是否OK排除小料损坏后更换U0701更换U0701YN依次更换J2201/U0701依次更换J2201/U0701
