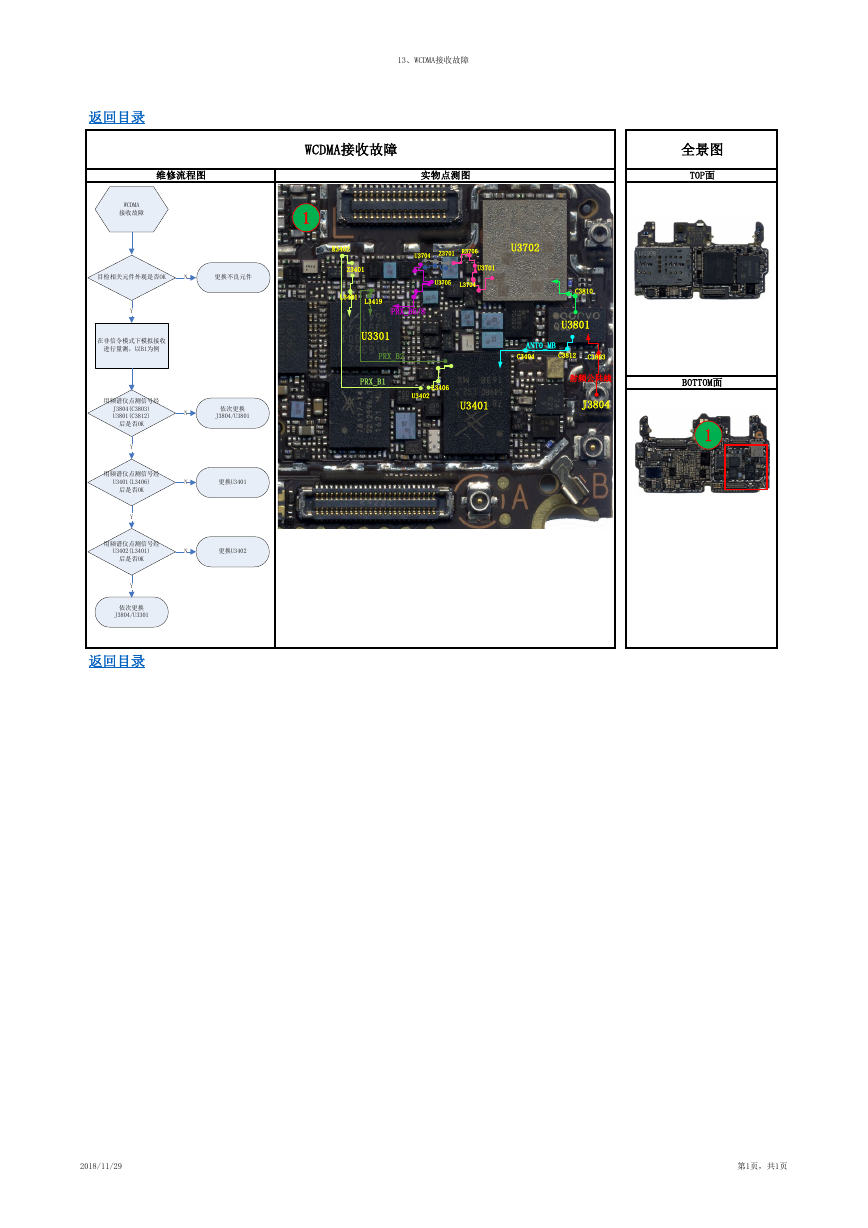

13、WCDMA接收故障 返回目录 WCDMA接收故障 维修流程图 实物点测图 全景图 TOP面 R3402 Z3401 U3704 Z3701 R3706 U3702 U3701 U3705 L3704 L3401 L3419 PRX_B5/8 C3810 U3801 U3301 PRX_B2 PRX_B1 ANT0_MB C3404 C3812 C3803 射频公共线 J3804 L3406 U3402 U3401 BOTTOM面 1 WCDMA 接收故障 1 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以B1为例 用频谱仪点测信号经 J3804(C3803) U3801(C3812) 后是否OK Y 用频谱仪点测信号经 U3401(L3406) 后是否OK Y 用频谱仪点测信号经 U3402(L3401) 后是否OK Y 依次更换 J3804/U3301 返回目录 N N N 依次更换 J3804/U3801 更换U3401 更换U3402 2018/11/29 第1页，共1页
