    MC34063 DC/DC变换器控制电 路介绍

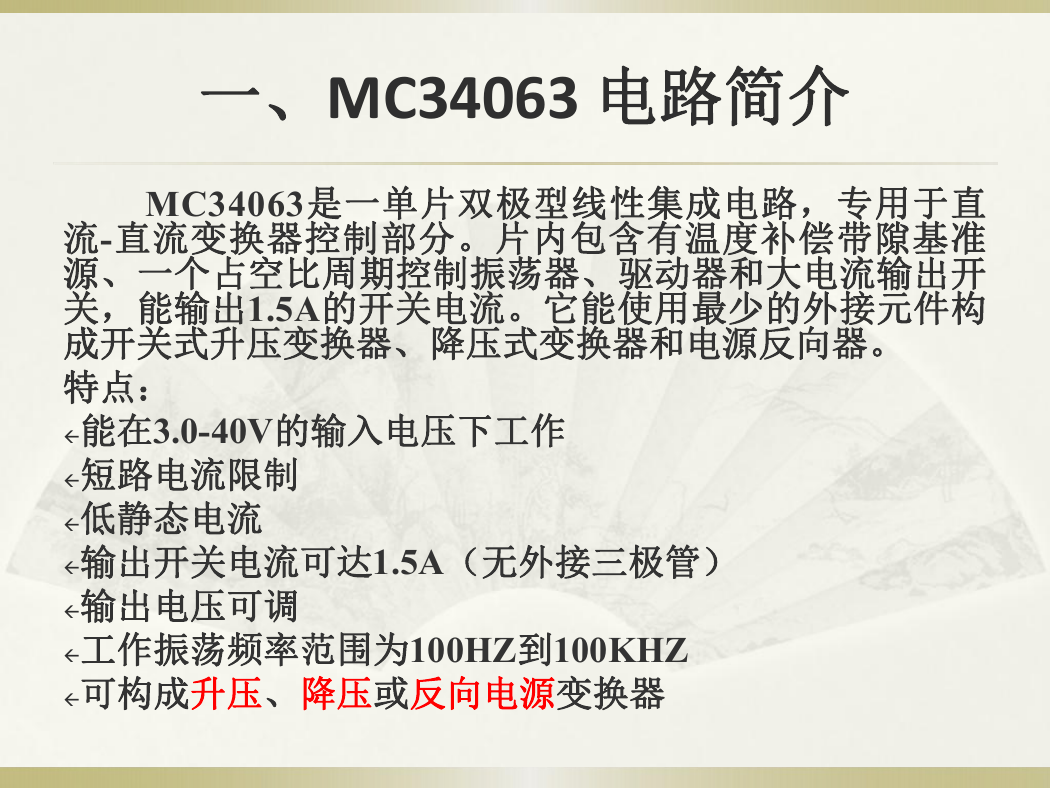

    一、MC34063 电路简介 MC34063是一单片双极型线性集成电路，专用于直 流-直流变换器控制部分。片内包含有温度补偿带隙基准 源、一个占空比周期控制振荡器、驱动器和大电流输出开 关，能输出1.5A的开关电流。它能使用最少的外接元件构 成开关式升压变换器、降压式变换器和电源反向器。 特点： ß能在3.0-40V的输入电压下工作 ß短路电流限制 ß低静态电流 ß输出开关电流可达1.5A（无外接三极管） ß输出电压可调 ß工作振荡频率范围为100HZ到100KHZ ß可构成升压、降压或反向电源变换器

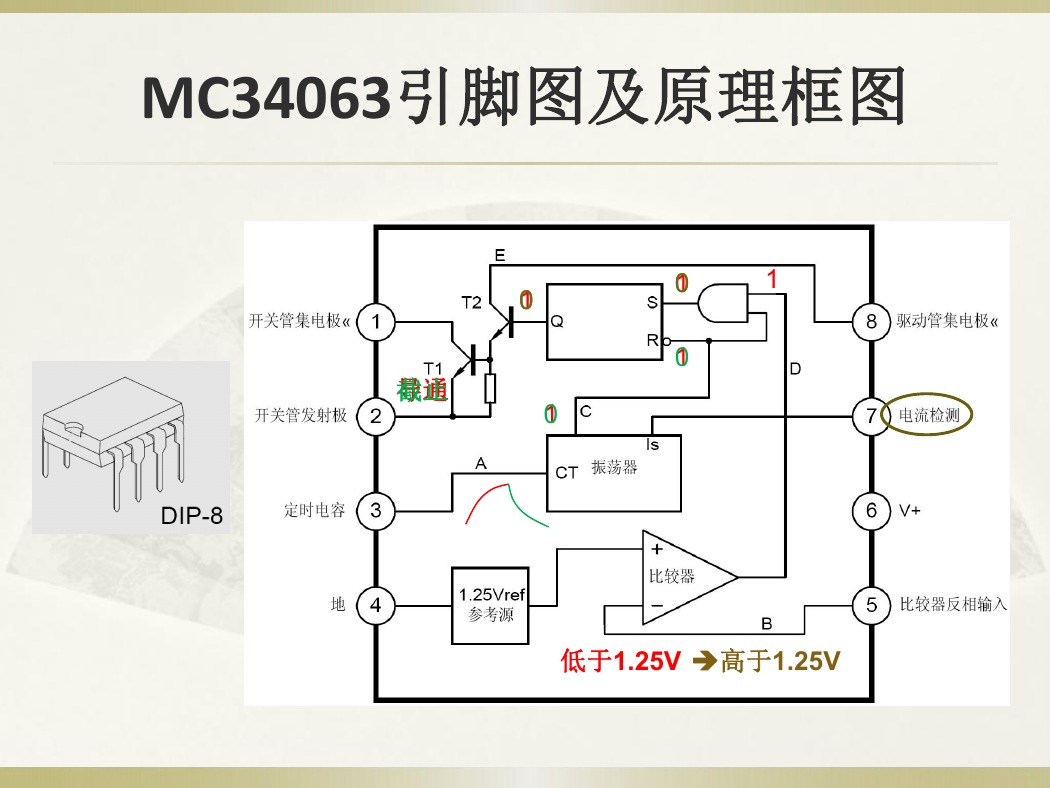

    MC34063引脚图及原理框图 1 0 0 1 0 导通 截止 1 1 0 0 1 0 低于1.25V 高于1.25V
    设计规范表

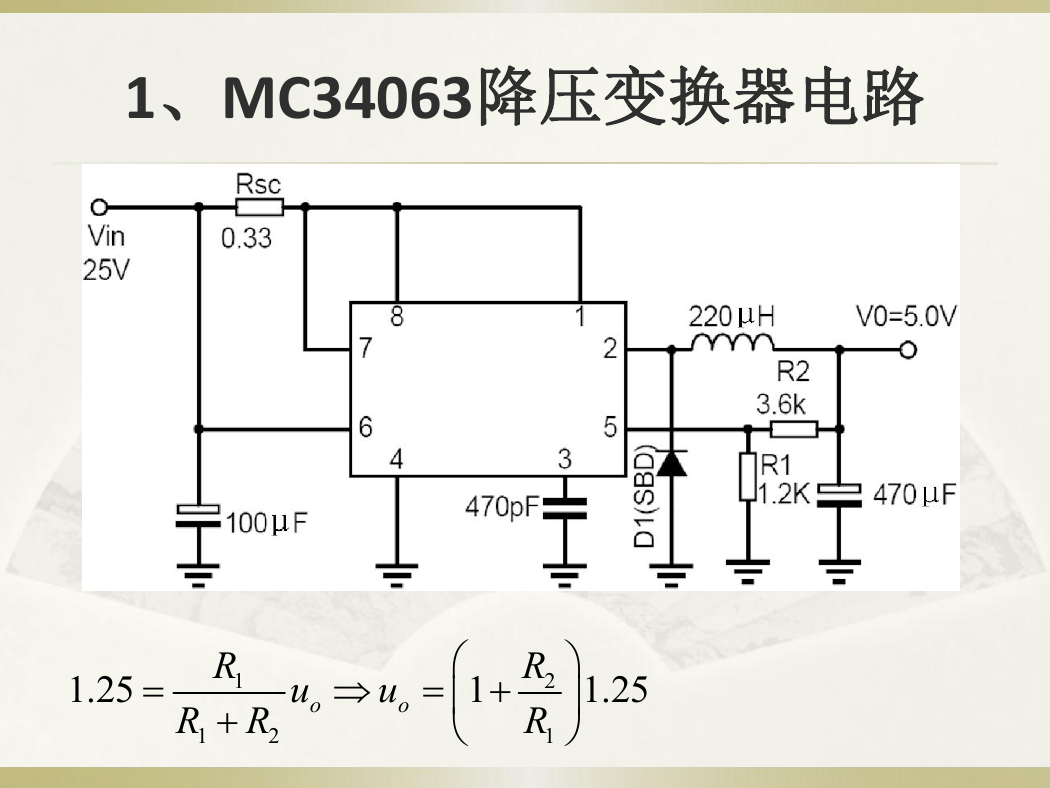

    1、MC34063降压变换器电路 1.25  R 1 R R  1 2 u o   u o  1   R 2 R 1    1.25

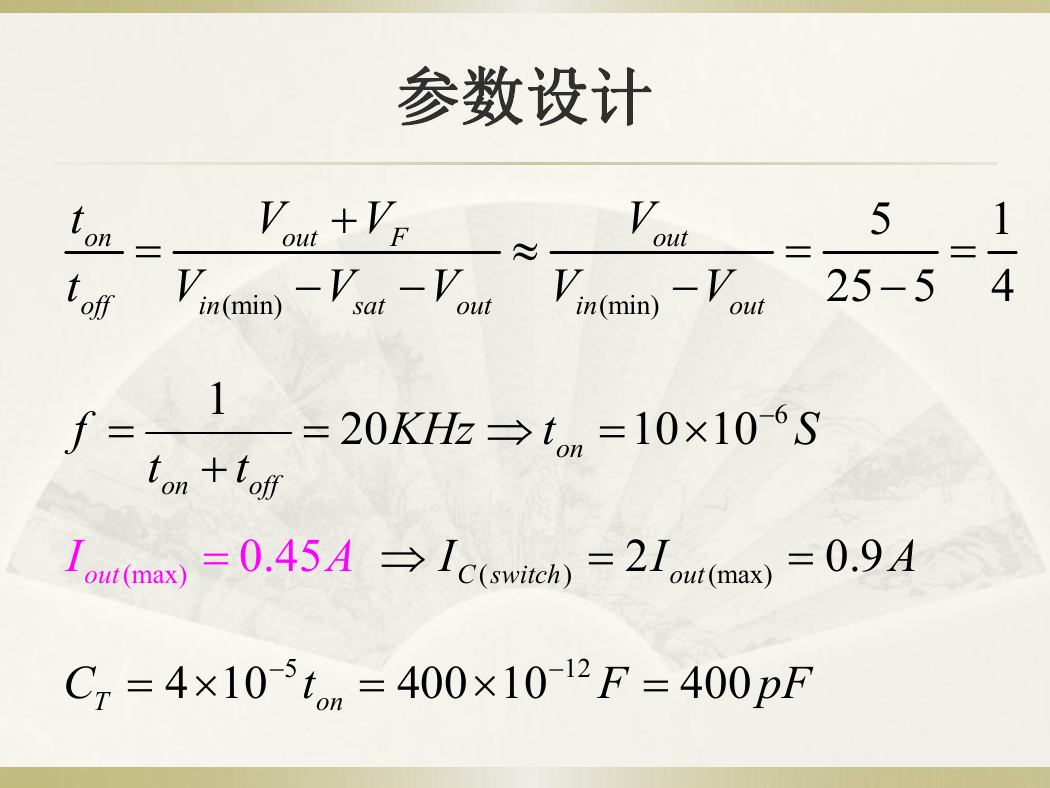

    参数设计 V out  (min)  V sat V F  V in V out  V out  (min) V in V out  5 25 5   1 4 on  t t off f  t on outI (max) 1   t off 0.45  20 KHz   t on 10 10  6  S A  I C switch ( )  2 I out (max)  0.9 A C T   4 10  5 t on  400 10   12 F  400 pF

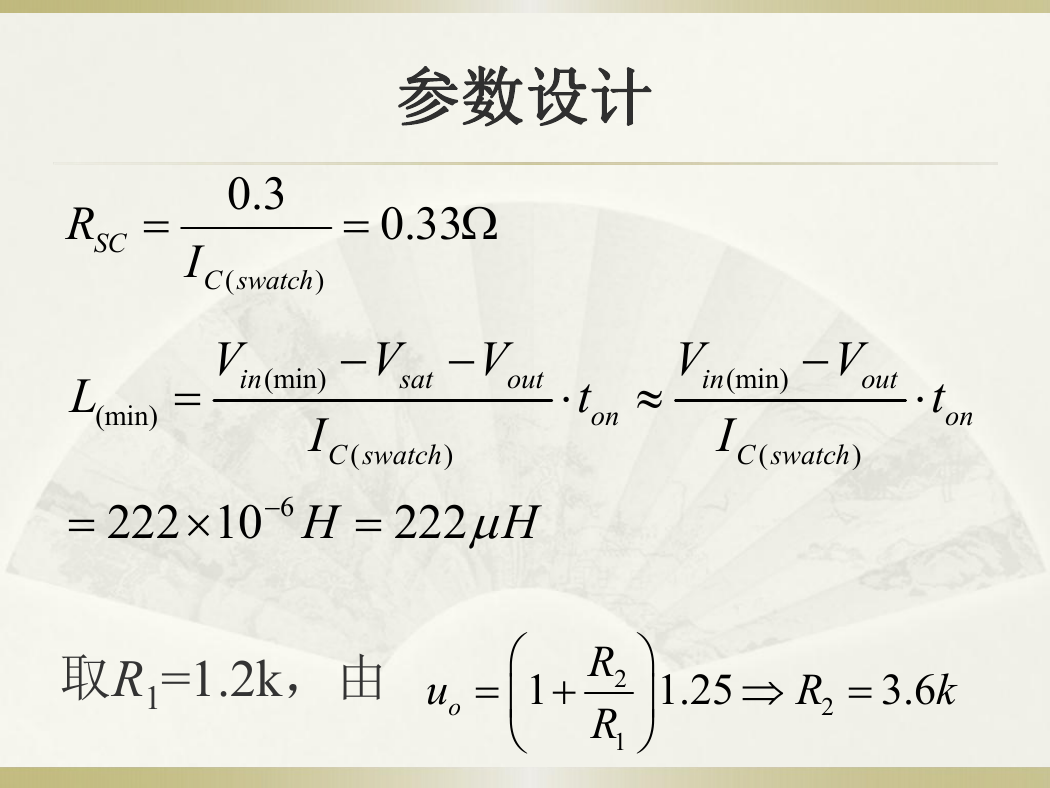

    参数设计 0.3 ( C swatch V in R SC  I L (min)   222 10   0.33  )  V sat (min) I ( ) C swatch 222 H  6  H  V out  t on  V (min) in I C swatch ( )  V out  t on 取R1=1.2k，由 u o  1     R 2 R 1    1.25   R 2 3.6 k

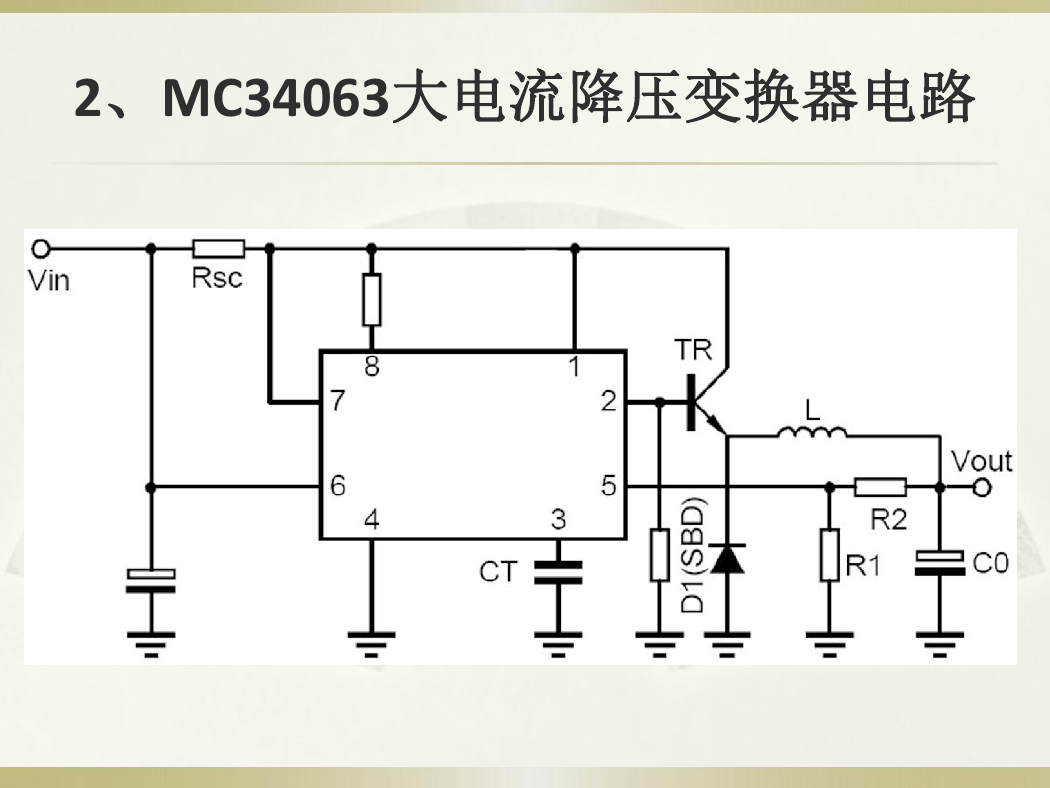

    2、MC34063大电流降压变换器电路
