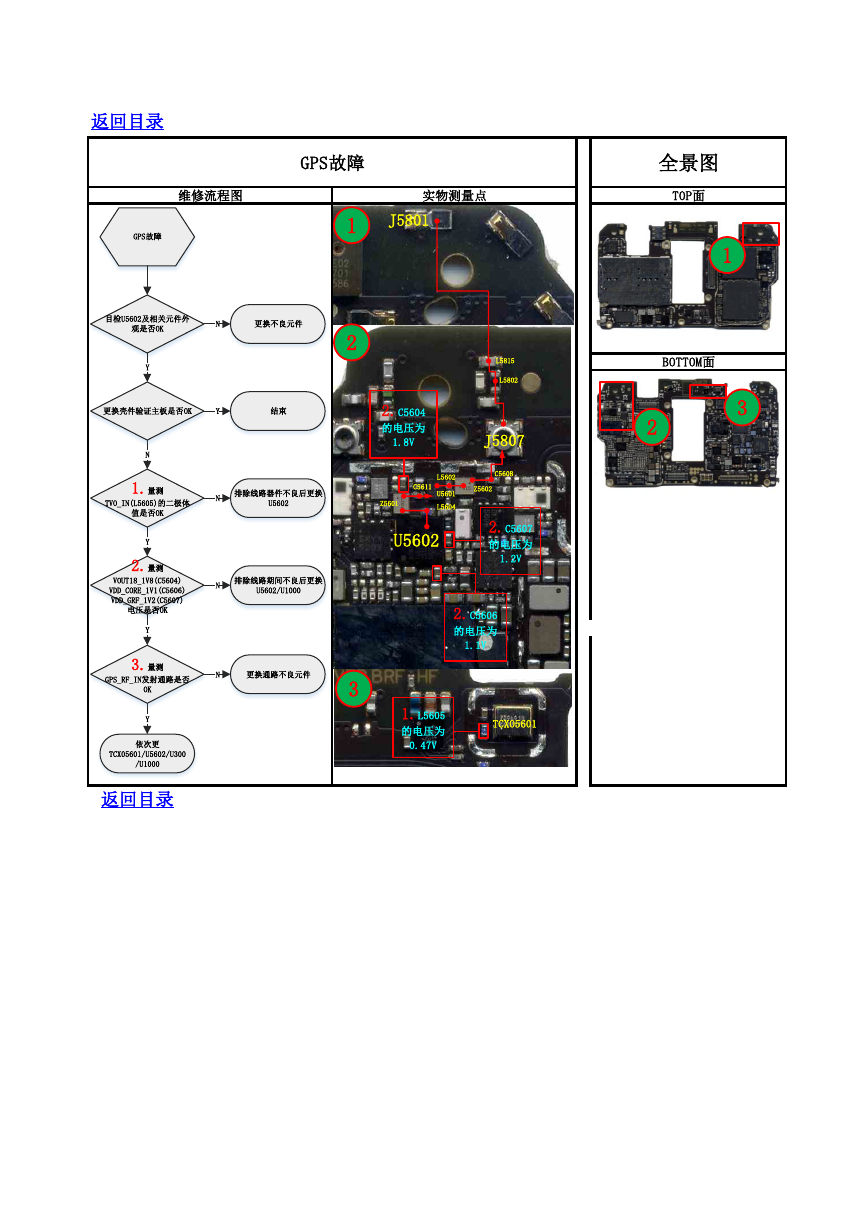

全景图 TOP面 1 BOTTOM面 2 3 2 返回目录 GPS故障 维修流程图 实物测量点 1 2 3 J5801 2.C5604 的电压为 1.8V C5611 L5602 U5601 L5604 Z5601 U5602 L5815 L5802 J5807 C5608 Z5602 2.C5607 的电压为 1.2V 2.C5606 的电压为 1.1V 1.L5605 的电压为 0.47V TCXO5601 返回目录 GPS故障目检U5602及相关元件外观是否OK更换不良元件NYYN更换壳件验证主板是否OK结束1.量测TVO_IN(L5605)的二极体值是否OKN排除线路器件不良后更换U5602Y依次更TCX05601/U5602/U300/U1000N更换通路不良元件Y3.量测GPS_RF_IN发射通路是否OK2.量测VOUT18_1V8(C5604)VDD_CORE_1V1(C5606)VDD_GRF_1V2(C5607)电压是否OK排除线路期间不良后更换U5602/U1000NY
