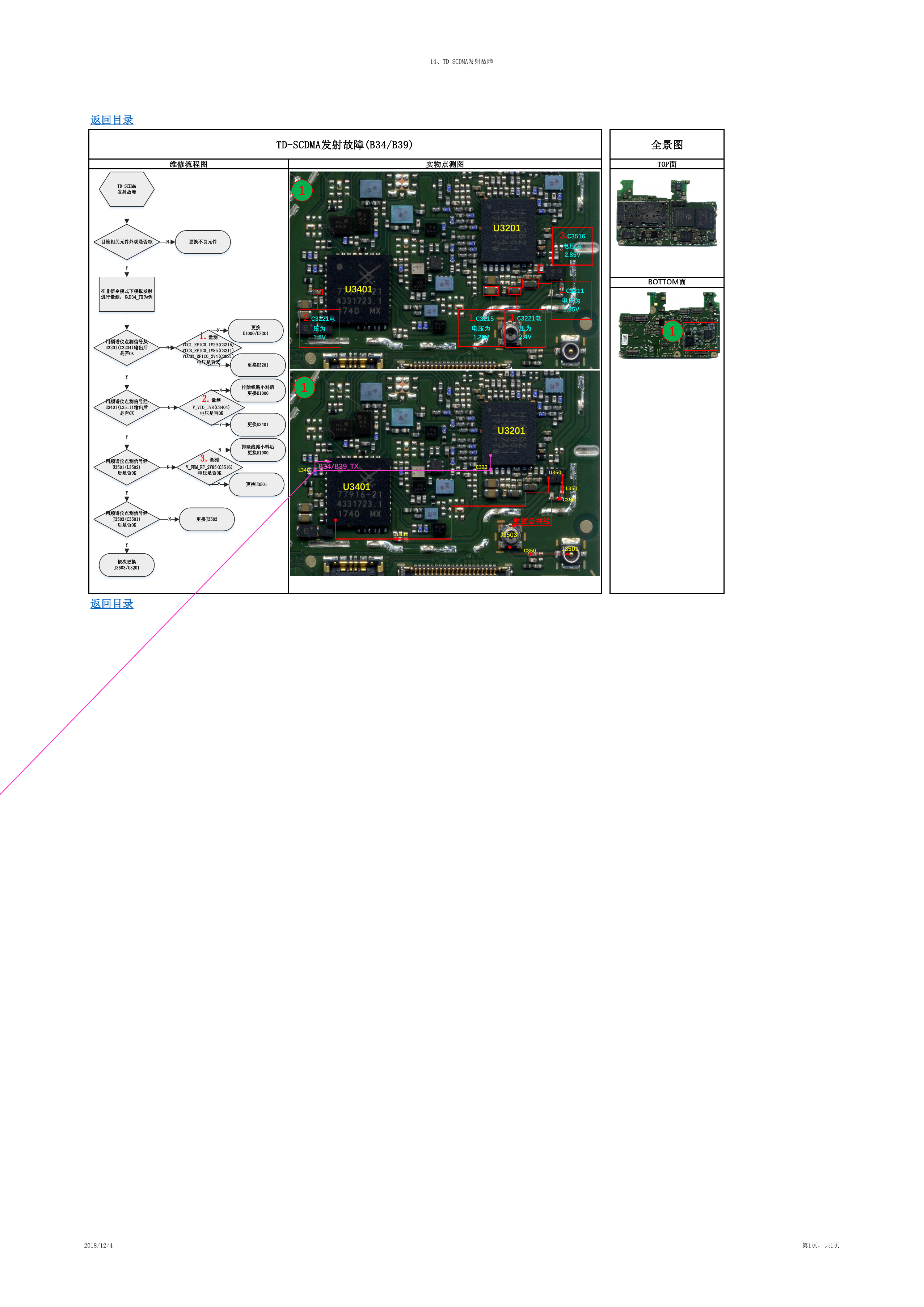

14、TD SCDMA发射故障 返回目录 TD-SCDMA发射故障(B34/B39) 维修流程图 实物点测图 TD-SCDMA 发射故障 1 目检相关元件外观是否OK N 更换不良元件 全景图 TOP面 BOTTOM面 1 U3201 1.C3215 电压为 1.29V 1.C3221电 压为 2.4V 3.C3516 电压为 2.85V 1.C3211 电压为 1.85V Y 在非信令模式下模拟发射 进行量测，以B34_TX为例 N N 用频谱仪点测信号从 U3201(C3234)输出后 是否OK Y 用频谱仪点测信号经 U3401(L3511)输出后 是否OK Y U3401 2.C3221电 压为 1.8V 更换 U1000/U3201 N 1.量测 VCC1_RFIC0_1V29(C3215) VCC3_RFIC0_1V85(C3211) VCC27_RFIC0_2V4(C3221) 电压是否OK Y 更换U3201 N 2.量测 V_VIO_1V8(C3404) 电压是否OK Y N 排除线路小料后 更换U1000 1 更换U3401 排除线路小料后 更换U1000 用频谱仪点测信号经 U3501(L3502) 后是否OK 3.量测 N V_FEM_RF_2V85(C3516) 电压是否OK Y 更换U3501 N 更换J3503 Y 用频谱仪点测信号经 J3503(C3501) 后是否OK Y 依次更换 J3503/U3201 返回目录 B34/B39_TX L340 U3401 U3201 C323 U350 L350 C350 L351 射频公共线 J3503 C350 J3501 2018/12/4 第1页，共1页
