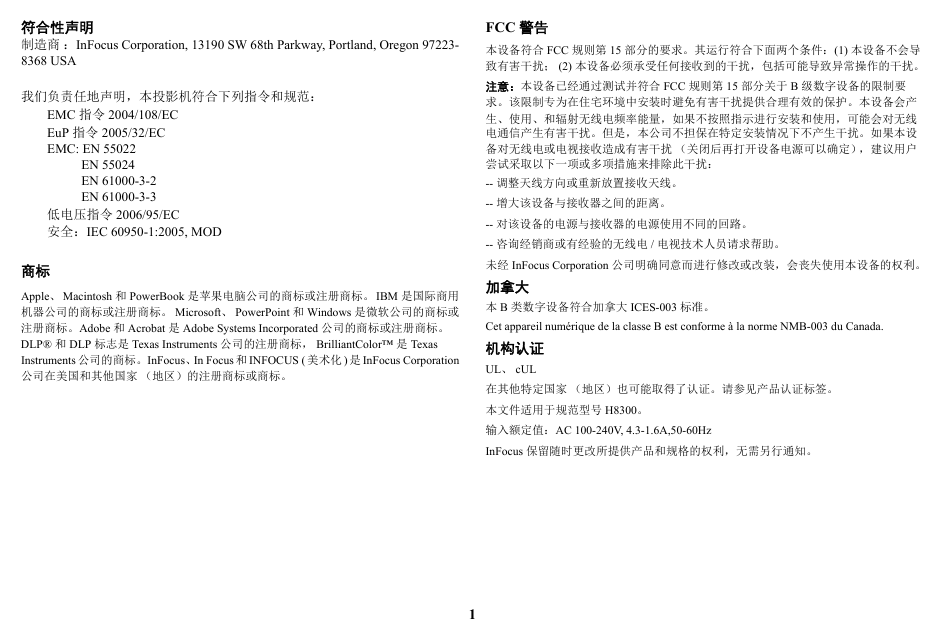

符合性声明制造商： InFocus Corporation, 13190 SW 68th Parkway, Portland, Oregon 97223- 8368 USA 我们负责任地声明，本投影机符合下列指令和规范： EMC 指令 2004/108/EC EuP 指令 2005/32/EC EMC: EN 55022 EN 55024 EN 61000-3-2 EN 61000-3-3 低电压指令 2006/95/EC 安全： IEC 60950-1:2005, MOD 商标 Apple、 Macintosh 和 PowerBook 是苹果电脑公司的商标或注册商标。 IBM 是国际商用机器公司的商标或注册商标。 Microsoft、 PowerPoint 和 Windows 是微软公司的商标或注册商标。 Adobe 和 Acrobat 是 Adobe Systems Incorporated 公司的商标或注册商标。 DLP® 和 DLP 标志是 Texas Instruments 公司的注册商标， BrilliantColor™ 是 Texas Instruments 公司的商标。 InFocus、In Focus 和 INFOCUS ( 美术化 ) 是 InFocus Corporation 公司在美国和其他国家（地区）的注册商标或商标。 FCC 警告本设备符合 FCC 规则第 15 部分的要求。其运行符合下面两个条件： (1) 本设备不会导致有害干扰； (2) 本设备必须承受任何接收到的干扰，包括可能导致异常操作的干扰。注意：本设备已经通过测试并符合 FCC 规则第 15 部分关于 B 级数字设备的限制要求。该限制专为在住宅环境中安装时避免有害干扰提供合理有效的保护。本设备会产生、使用、和辐射无线电频率能量，如果不按照指示进行安装和使用，可能会对无线电通信产生有害干扰。但是，本公司不担保在特定安装情况下不产生干扰。如果本设备对无线电或电视接收造成有害干扰（关闭后再打开设备电源可以确定），建议用户尝试采取以下一项或多项措施来排除此干扰： -- 调整天线方向或重新放置接收天线。 -- 增大该设备与接收器之间的距离。 -- 对该设备的电源与接收器的电源使用不同的回路。 -- 咨询经销商或有经验的无线电 / 电视技术人员请求帮助。未经 InFocus Corporation 公司明确同意而进行修改或改装，会丧失使用本设备的权利。加拿大本 B 类数字设备符合加拿大 ICES-003 标准。 Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. 机构认证 UL、 cUL 在其他特定国家（地区）也可能取得了认证。请参见产品认证标签。本文件适用于规范型号 H8300。输入额定值： AC 100-240V, 4.3-1.6A,50-60Hz InFocus 保留随时更改所提供产品和规格的权利，无需另行通知。 1

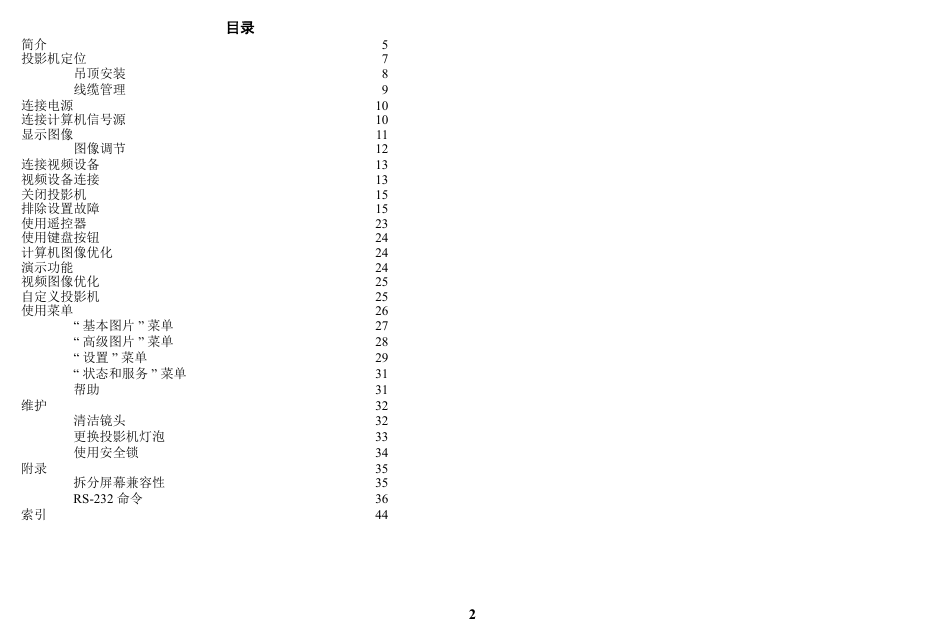

目录简介投影机定位吊顶安装线缆管理连接电源连接计算机信号源显示图像图像调节连接视频设备视频设备连接关闭投影机排除设置故障使用遥控器使用键盘按钮计算机图像优化演示功能视频图像优化自定义投影机使用菜单 “ 基本图片 ” 菜单 “ 高级图片 ” 菜单 “ 设置 ” 菜单 “ 状态和服务 ” 菜单帮助维护附录索引清洁镜头更换投影机灯泡使用安全锁拆分屏幕兼容性 RS-232 命令 5 7 8 9 10 10 11 12 13 13 15 15 23 24 24 24 25 25 26 27 28 29 31 31 32 32 33 34 35 35 36 44 2

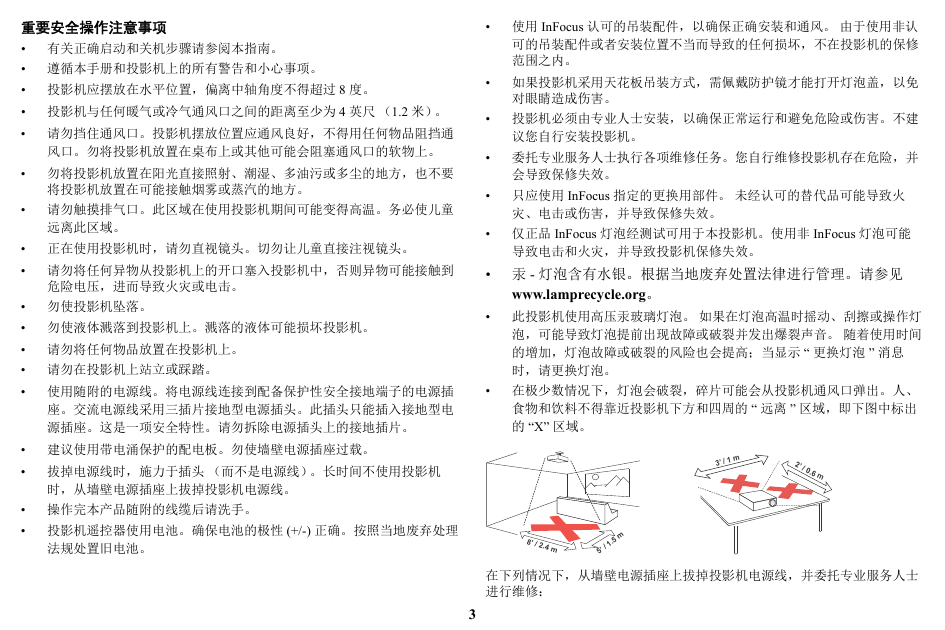

重要安全操作注意事项 • 有关正确启动和关机步骤请参阅本指南。 • 遵循本手册和投影机上的所有警告和小心事项。 • 投影机应摆放在水平位置，偏离中轴角度不得超过 8 度。 • 投影机与任何暖气或冷气通风口之间的距离至少为 4 英尺（1.2 米）。 • 请勿挡住通风口。投影机摆放位置应通风良好，不得用任何物品阻挡通风口。勿将投影机放置在桌布上或其他可能会阻塞通风口的软物上。 • 勿将投影机放置在阳光直接照射、潮湿、多油污或多尘的地方，也不要将投影机放置在可能接触烟雾或蒸汽的地方。 • 请勿触摸排气口。此区域在使用投影机期间可能变得高温。务必使儿童远离此区域。 • 正在使用投影机时，请勿直视镜头。切勿让儿童直接注视镜头。 • 请勿将任何异物从投影机上的开口塞入投影机中，否则异物可能接触到危险电压，进而导致火灾或电击。 • 勿使投影机坠落。 • 勿使液体溅落到投影机上。溅落的液体可能损坏投影机。 • 请勿将任何物品放置在投影机上。 • 请勿在投影机上站立或踩踏。 • 使用随附的电源线。将电源线连接到配备保护性安全接地端子的电源插座。交流电源线采用三插片接地型电源插头。此插头只能插入接地型电源插座。这是一项安全特性。请勿拆除电源插头上的接地插片。 • 建议使用带电涌保护的配电板。勿使墙壁电源插座过载。 • 拔掉电源线时，施力于插头（而不是电源线）。长时间不使用投影机时，从墙壁电源插座上拔掉投影机电源线。 • 操作完本产品随附的线缆后请洗手。 • 投影机遥控器使用电池。确保电池的极性 (+/-) 正确。按照当地废弃处理法规处置旧电池。 • 使用 InFocus 认可的吊装配件，以确保正确安装和通风。由于使用非认可的吊装配件或者安装位置不当而导致的任何损坏，不在投影机的保修范围之内。 • 如果投影机采用天花板吊装方式，需佩戴防护镜才能打开灯泡盖，以免对眼睛造成伤害。 • 投影机必须由专业人士安装，以确保正常运行和避免危险或伤害。不建议您自行安装投影机。 • 委托专业服务人士执行各项维修任务。您自行维修投影机存在危险，并会导致保修失效。 • 只应使用 InFocus 指定的更换用部件。未经认可的替代品可能导致火灾、电击或伤害，并导致保修失效。 • 仅正品 InFocus 灯泡经测试可用于本投影机。使用非 InFocus 灯泡可能导致电击和火灾，并导致投影机保修失效。 • 汞 - 灯泡含有水银。根据当地废弃处置法律进行管理。请参见 www.lamprecycle.org。 • 此投影机使用高压汞玻璃灯泡。如果在灯泡高温时摇动、刮擦或操作灯泡，可能导致灯泡提前出现故障或破裂并发出爆裂声音。随着使用时间的增加，灯泡故障或破裂的风险也会提高；当显示 “ 更换灯泡 ” 消息时，请更换灯泡。 • 在极少数情况下，灯泡会破裂，碎片可能会从投影机通风口弹出。人、食物和饮料不得靠近投影机下方和四周的 “ 远离 ” 区域，即下图中标出的 “X” 区域。 1 m 3 ’ / 2’ / 0.6 m 8’/2.4m 5’/1.5 m 在下列情况下，从墙壁电源插座上拔掉投影机电源线，并委托专业服务人士进行维修： 3

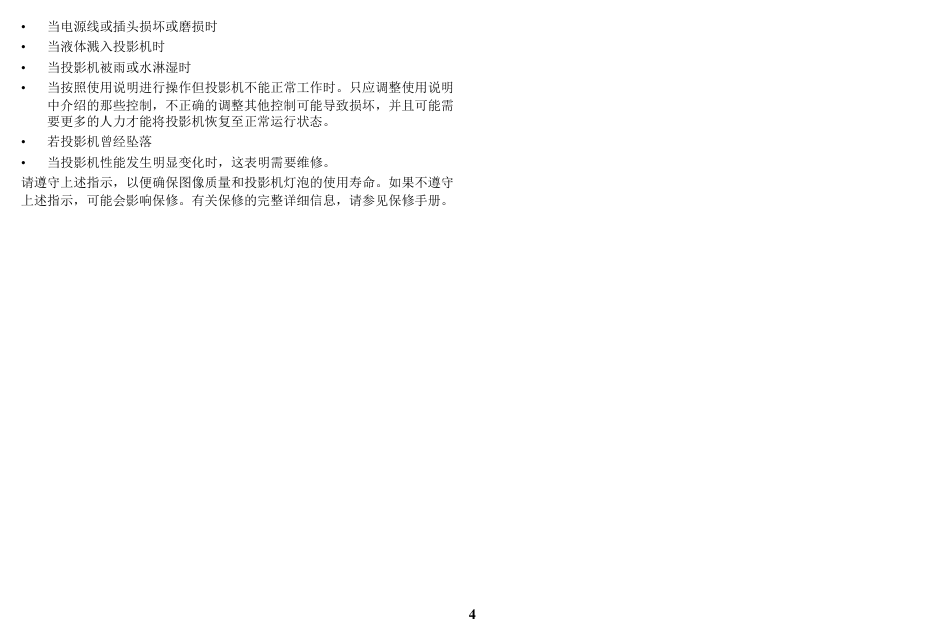

• 当电源线或插头损坏或磨损时 • 当液体溅入投影机时 • 当投影机被雨或水淋湿时 • 当按照使用说明进行操作但投影机不能正常工作时。只应调整使用说明中介绍的那些控制，不正确的调整其他控制可能导致损坏，并且可能需要更多的人力才能将投影机恢复至正常运行状态。 • 若投影机曾经坠落 • 当投影机性能发生明显变化时，这表明需要维修。请遵守上述指示，以便确保图像质量和投影机灯泡的使用寿命。如果不遵守上述指示，可能会影响保修。有关保修的完整详细信息，请参见保修手册。 4

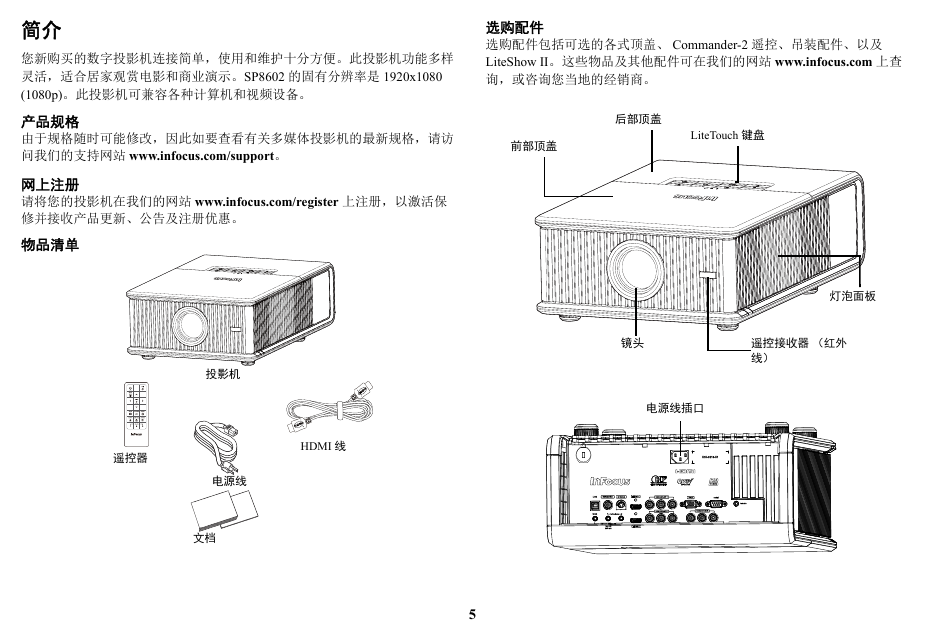

简介您新购买的数字投影机连接简单，使用和维护十分方便。此投影机功能多样灵活，适合居家观赏电影和商业演示。 SP8602 的固有分辨率是 1920x1080 (1080p)。此投影机可兼容各种计算机和视频设备。选购配件选购配件包括可选的各式顶盖、 Commander-2 遥控、吊装配件、以及 LiteShow II。这些物品及其他配件可在我们的网站 www.infocus.com 上查询，或咨询您当地的经销商。产品规格由于规格随时可能修改，因此如要查看有关多媒体投影机的最新规格，请访问我们的支持网站 www.infocus.com/support。前部顶盖后部顶盖 LiteTouch 键盘网上注册请将您的投影机在我们的网站 www.infocus.com/register 上注册，以激活保修并接收产品更新、公告及注册优惠。物品清单灯泡面板镜头遥控接收器（红外线）电源线插口投影机遥控器 HDMI 线电源线文档 5

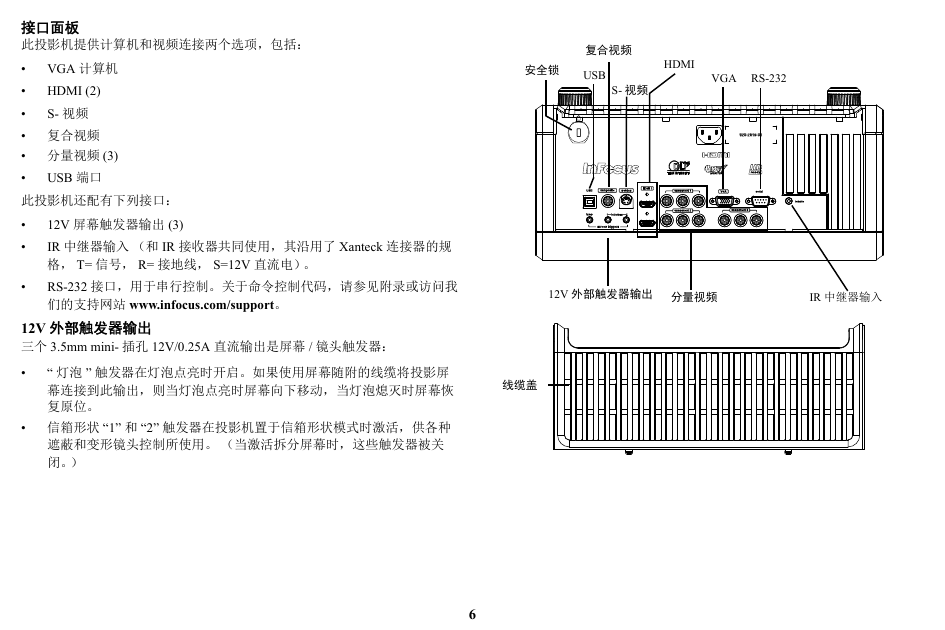

S- 视频接口面板此投影机提供计算机和视频连接两个选项，包括： • VGA 计算机 • HDMI (2) • • 复合视频 • 分量视频 (3) • USB 端口此投影机还配有下列接口： 12V 屏幕触发器输出 (3) • IR 中继器输入（和 IR 接收器共同使用，其沿用了 Xanteck 连接器的规 • 格， T= 信号， R= 接地线， S=12V 直流电）。 RS-232 接口，用于串行控制。关于命令控制代码，请参见附录或访问我们的支持网站 www.infocus.com/support。 • 复合视频安全锁 USB S- 视频 HDMI VGA RS-232 12V 外部触发器输出分量视频 IR 中继器输入 12V 外部触发器输出三个 3.5mm mini- 插孔 12V/0.25A 直流输出是屏幕 / 镜头触发器： • “ 灯泡 ” 触发器在灯泡点亮时开启。如果使用屏幕随附的线缆将投影屏幕连接到此输出，则当灯泡点亮时屏幕向下移动，当灯泡熄灭时屏幕恢复原位。 • 信箱形状 “1” 和 “2” 触发器在投影机置于信箱形状模式时激活，供各种遮蔽和变形镜头控制所使用。（当激活拆分屏幕时，这些触发器被关闭。）线缆盖 6

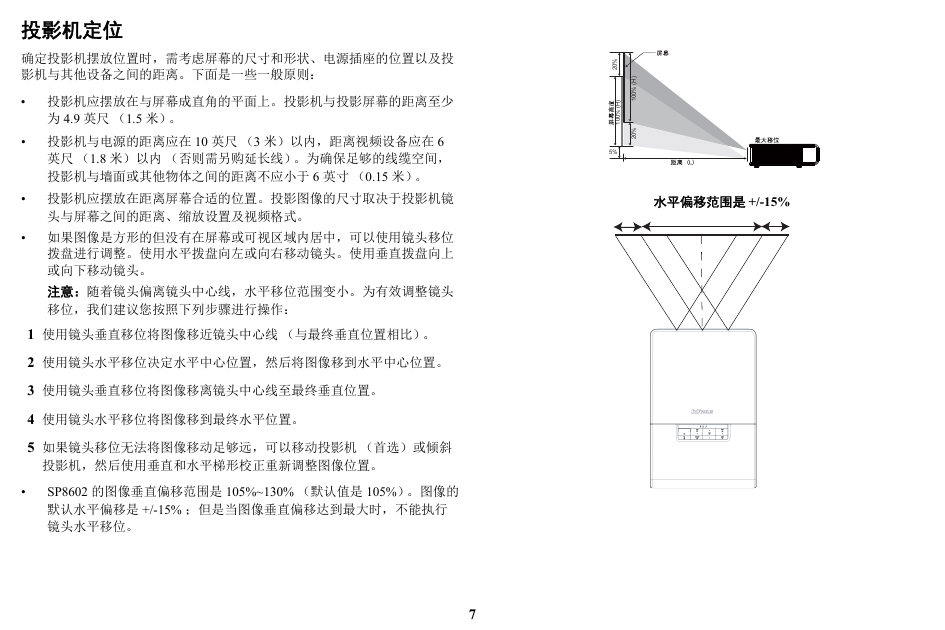

% 0 2 ) H ( % 0 0 1 5% ) H ( % 0 0 1 % 0 2 水平偏移范围是 +/-15% 投影机定位确定投影机摆放位置时，需考虑屏幕的尺寸和形状、电源插座的位置以及投影机与其他设备之间的距离。下面是一些一般原则： • 投影机应摆放在与屏幕成直角的平面上。投影机与投影屏幕的距离至少为 4.9 英尺（1.5 米）。 • 投影机与电源的距离应在 10 英尺（3 米）以内，距离视频设备应在 6 英尺（1.8 米）以内（否则需另购延长线）。为确保足够的线缆空间，投影机与墙面或其他物体之间的距离不应小于 6 英寸（0.15 米）。 • 投影机应摆放在距离屏幕合适的位置。投影图像的尺寸取决于投影机镜头与屏幕之间的距离、缩放设置及视频格式。 • 如果图像是方形的但没有在屏幕或可视区域内居中，可以使用镜头移位拨盘进行调整。使用水平拨盘向左或向右移动镜头。使用垂直拨盘向上或向下移动镜头。注意：随着镜头偏离镜头中心线，水平移位范围变小。为有效调整镜头移位，我们建议您按照下列步骤进行操作： 1 使用镜头垂直移位将图像移近镜头中心线（与最终垂直位置相比）。 2 使用镜头水平移位决定水平中心位置，然后将图像移到水平中心位置。 3 使用镜头垂直移位将图像移离镜头中心线至最终垂直位置。 4 使用镜头水平移位将图像移到最终水平位置。 5 如果镜头移位无法将图像移动足够远，可以移动投影机（首选）或倾斜投影机，然后使用垂直和水平梯形校正重新调整图像位置。 • SP8602 的图像垂直偏移范围是 105%~130% （默认值是 105%）。图像的默认水平偏移是 +/-15% ；但是当图像垂直偏移达到最大时，不能执行镜头水平移位。 7
