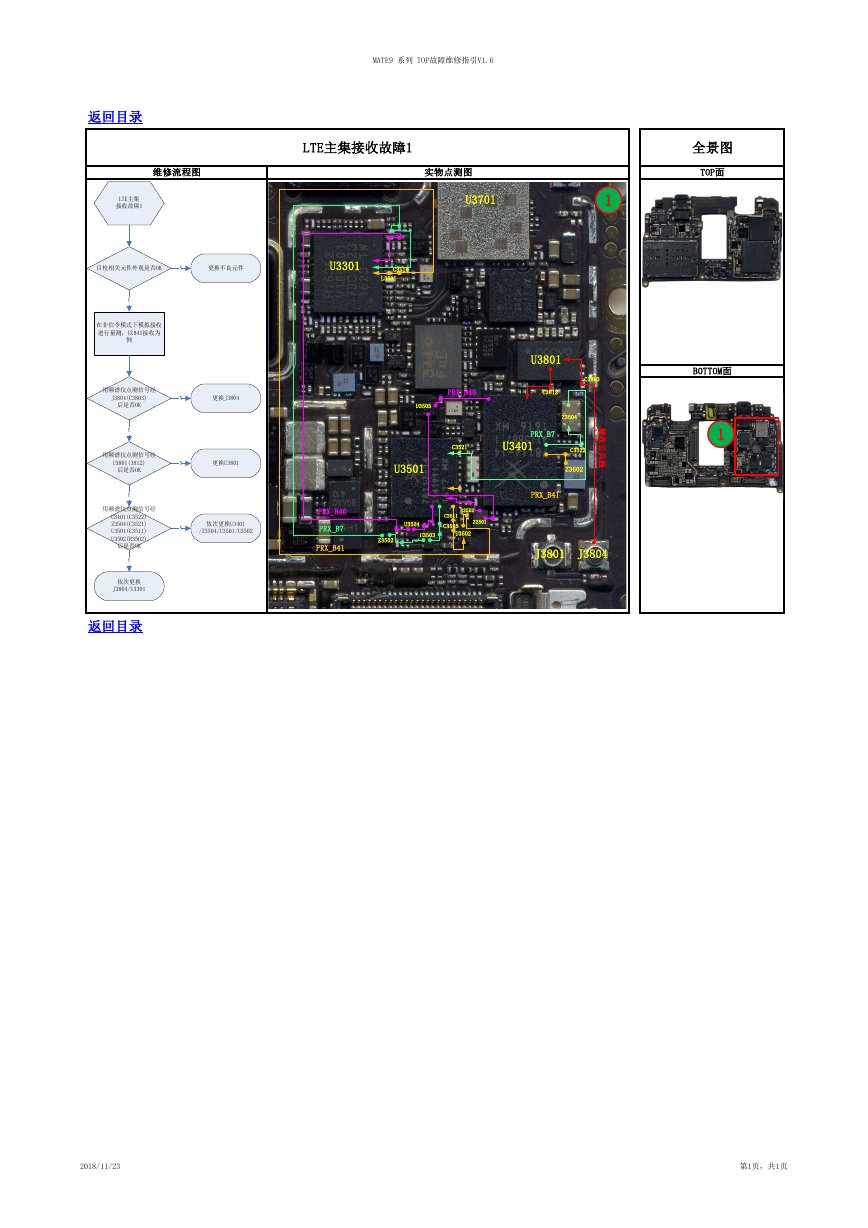

MATE9 系列 TOP故障维修指引V1.6 返回目录 维修流程图 实物点测图 LTE主集接收故障1 LTE主集 接收故障1 U3701 1 目检相关元件外观是否OK N 更换不良元件 U3301 C3516 L3501 Y 在非信令模式下模拟接收 进行量测，以B41接收为 例 用频谱仪点测信号经 J3804(C3803) 后是否OK Y 用频谱仪点测信号经 U3801(3812) 后是否OK Y 用频谱仪点测信号经 U3401(C3522) Z3504(C3521) U3501(C3511) U3502(R3502) 后是否OK Y 依次更换 J3804/U3301 返回目录 N N N 更换J3804 更换U3801 U3801 C3803 PRX_B40 C3812 U3505 C3521 U3401 PRX_B7 U3501 Z3504 C3522 Z3602 接 收 公 共 线 依次更换U3401 /Z3504/U3501/U3502 PRX_B40 PRX_B7 PRX_B41 U3504 R3502 Z3501 C3511 C3505 Z3502 U3503 U3502 PRX_B41 J3801 J3804 全景图 TOP面 BOTTOM面 1 2018/11/23 第1页，共1页
