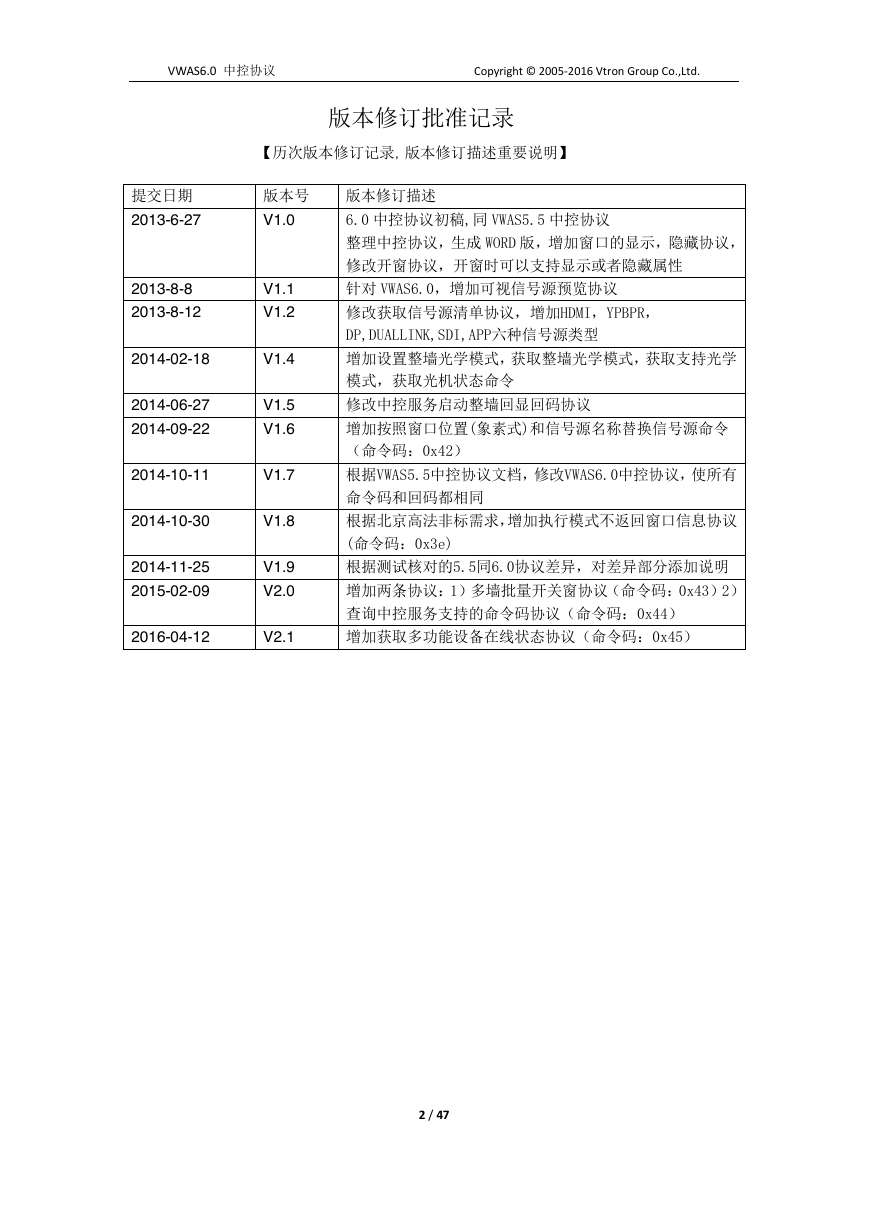

VWAS6.0 中控协议 Copyright © 2005-2016 Vtron Group Co.,Ltd. 版本修订批准记录【历次版本修订记录，版本修订描述重要说明】版本修订描述 6.0 中控协议初稿,同 VWAS5.5 中控协议整理中控协议，生成 WORD 版，增加窗口的显示，隐藏协议，修改开窗协议，开窗时可以支持显示或者隐藏属性针对 VWAS6.0，增加可视信号源预览协议修改获取信号源清单协议，增加HDMI，YPBPR， DP,DUALLINK,SDI,APP六种信号源类型增加设置整墙光学模式，获取整墙光学模式，获取支持光学模式，获取光机状态命令修改中控服务启动整墙回显回码协议增加按照窗口位置(象素式)和信号源名称替换信号源命令（命令码：0x42）根据VWAS5.5中控协议文档，修改VWAS6.0中控协议，使所有命令码和回码都相同根据北京高法非标需求，增加执行模式不返回窗口信息协议 (命令码：0x3e) 根据测试核对的5.5同6.0协议差异，对差异部分添加说明增加两条协议：1）多墙批量开关窗协议（命令码：0x43）2）查询中控服务支持的命令码协议（命令码：0x44）提交日期 2013-6-27 版本号 V1.0 2013-8-8 2013-8-12 V1.1 V1.2 2014-02-18 V1.4 2014-06-27 2014-09-22 V1.5 V1.6 2014-10-11 V1.7 2014-10-30 V1.8 2014-11-25 2015-02-09 V1.9 V2.0 2016-04-12 V2.1 增加获取多功能设备在线状态协议（命令码：0x45） 2 / 47

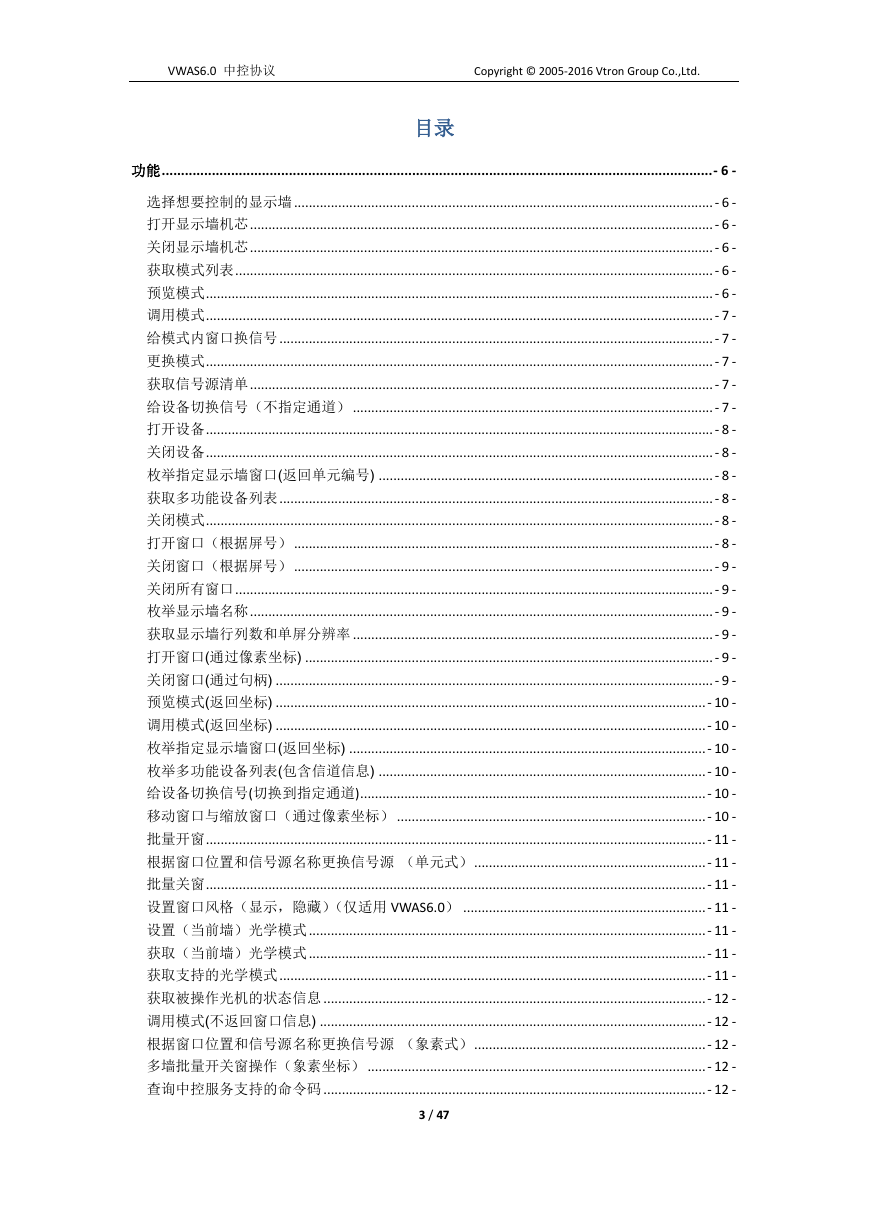

VWAS6.0 中控协议 Copyright © 2005-2016 Vtron Group Co.,Ltd. 目录功能 ............................................................................................................................................... - 6 - 选择想要控制的显示墙 .................................................................................................................. - 6 - 打开显示墙机芯 .............................................................................................................................. - 6 - 关闭显示墙机芯 .............................................................................................................................. - 6 - 获取模式列表 .................................................................................................................................. - 6 - 预览模式 .......................................................................................................................................... - 6 - 调用模式 .......................................................................................................................................... - 7 - 给模式内窗口换信号 ...................................................................................................................... - 7 - 更换模式 .......................................................................................................................................... - 7 - 获取信号源清单 .............................................................................................................................. - 7 - 给设备切换信号（不指定通道） .................................................................................................. - 7 - 打开设备 .......................................................................................................................................... - 8 - 关闭设备 .......................................................................................................................................... - 8 - 枚举指定显示墙窗口(返回单元编号) ........................................................................................... - 8 - 获取多功能设备列表 ...................................................................................................................... - 8 - 关闭模式 .......................................................................................................................................... - 8 - 打开窗口（根据屏号） .................................................................................................................. - 8 - 关闭窗口（根据屏号） .................................................................................................................. - 9 - 关闭所有窗口 .................................................................................................................................. - 9 - 枚举显示墙名称 .............................................................................................................................. - 9 - 获取显示墙行列数和单屏分辨率 .................................................................................................. - 9 - 打开窗口(通过像素坐标) ............................................................................................................... - 9 - 关闭窗口(通过句柄) ....................................................................................................................... - 9 - 预览模式(返回坐标) ..................................................................................................................... - 10 - 调用模式(返回坐标) ..................................................................................................................... - 10 - 枚举指定显示墙窗口(返回坐标) ................................................................................................. - 10 - 枚举多功能设备列表(包含信道信息) ......................................................................................... - 10 - 给设备切换信号(切换到指定通道) .............................................................................................. - 10 - 移动窗口与缩放窗口（通过像素坐标） .................................................................................... - 10 - 批量开窗 ........................................................................................................................................ - 11 - 根据窗口位置和信号源名称更换信号源（单元式） ............................................................... - 11 - 批量关窗 ........................................................................................................................................ - 11 - 设置窗口风格（显示，隐藏）（仅适用 VWAS6.0） .................................................................. - 11 - 设置（当前墙）光学模式 ............................................................................................................ - 11 - 获取（当前墙）光学模式 ............................................................................................................ - 11 - 获取支持的光学模式 .................................................................................................................... - 11 - 获取被操作光机的状态信息 ........................................................................................................ - 12 - 调用模式(不返回窗口信息) ......................................................................................................... - 12 - 根据窗口位置和信号源名称更换信号源（象素式） ............................................................... - 12 - 多墙批量开关窗操作（象素坐标） ............................................................................................ - 12 - 查询中控服务支持的命令码 ........................................................................................................ - 12 - 3 / 47

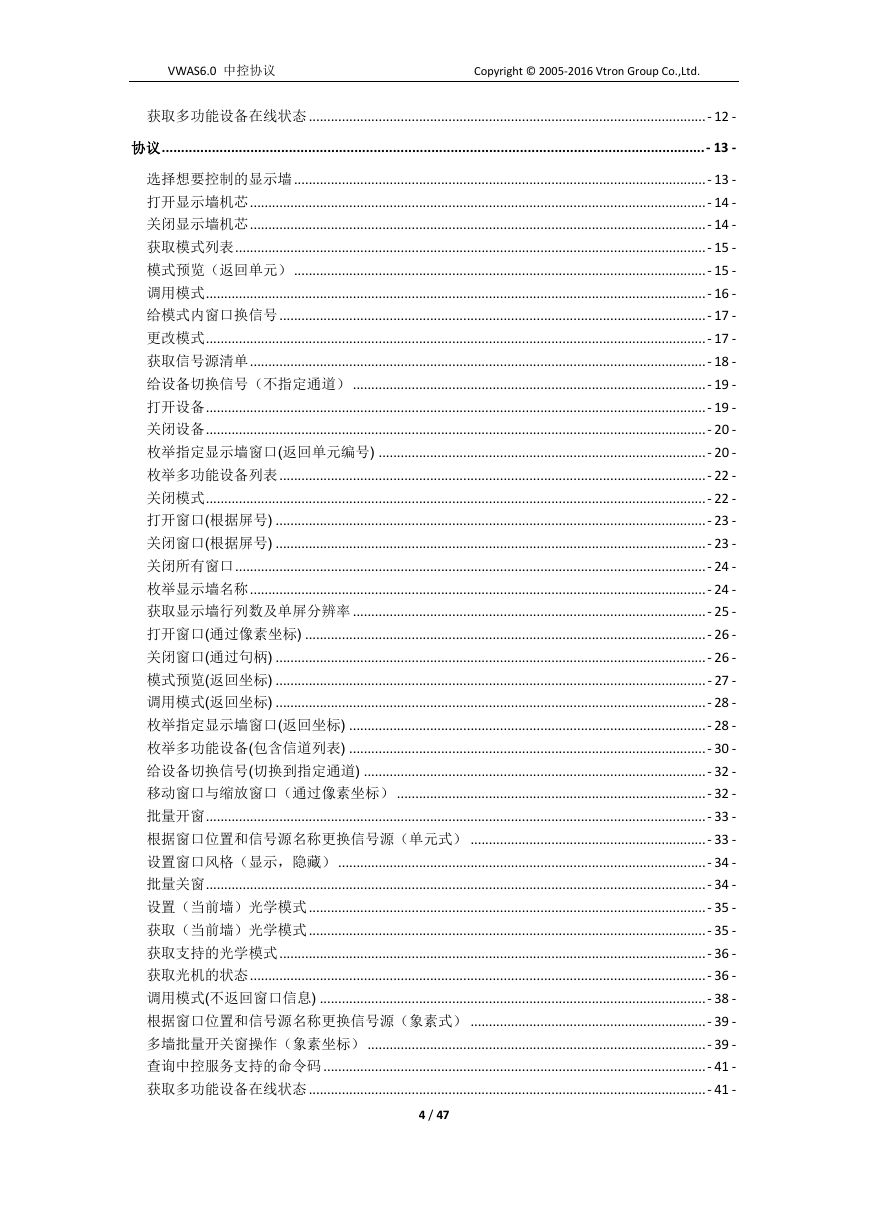

VWAS6.0 中控协议 Copyright © 2005-2016 Vtron Group Co.,Ltd. 获取多功能设备在线状态 ............................................................................................................ - 12 - 协议 ............................................................................................................................................. - 13 - 选择想要控制的显示墙 ................................................................................................................ - 13 - 打开显示墙机芯 ............................................................................................................................ - 14 - 关闭显示墙机芯 ............................................................................................................................ - 14 - 获取模式列表 ................................................................................................................................ - 15 - 模式预览（返回单元） ................................................................................................................ - 15 - 调用模式 ........................................................................................................................................ - 16 - 给模式内窗口换信号 .................................................................................................................... - 17 - 更改模式 ........................................................................................................................................ - 17 - 获取信号源清单 ............................................................................................................................ - 18 - 给设备切换信号（不指定通道） ................................................................................................ - 19 - 打开设备 ........................................................................................................................................ - 19 - 关闭设备 ........................................................................................................................................ - 20 - 枚举指定显示墙窗口(返回单元编号) ......................................................................................... - 20 - 枚举多功能设备列表 .................................................................................................................... - 22 - 关闭模式 ........................................................................................................................................ - 22 - 打开窗口(根据屏号) ..................................................................................................................... - 23 - 关闭窗口(根据屏号) ..................................................................................................................... - 23 - 关闭所有窗口 ................................................................................................................................ - 24 - 枚举显示墙名称 ............................................................................................................................ - 24 - 获取显示墙行列数及单屏分辨率 ................................................................................................ - 25 - 打开窗口(通过像素坐标) ............................................................................................................. - 26 - 关闭窗口(通过句柄) ..................................................................................................................... - 26 - 模式预览(返回坐标) ..................................................................................................................... - 27 - 调用模式(返回坐标) ..................................................................................................................... - 28 - 枚举指定显示墙窗口(返回坐标) ................................................................................................. - 28 - 枚举多功能设备(包含信道列表) ................................................................................................. - 30 - 给设备切换信号(切换到指定通道) ............................................................................................. - 32 - 移动窗口与缩放窗口（通过像素坐标） .................................................................................... - 32 - 批量开窗 ........................................................................................................................................ - 33 - 根据窗口位置和信号源名称更换信号源（单元式） ................................................................ - 33 - 设置窗口风格（显示，隐藏） .................................................................................................... - 34 - 批量关窗 ........................................................................................................................................ - 34 - 设置（当前墙）光学模式 ............................................................................................................ - 35 - 获取（当前墙）光学模式 ............................................................................................................ - 35 - 获取支持的光学模式 .................................................................................................................... - 36 - 获取光机的状态 ............................................................................................................................ - 36 - 调用模式(不返回窗口信息) ......................................................................................................... - 38 - 根据窗口位置和信号源名称更换信号源（象素式） ................................................................ - 39 - 多墙批量开关窗操作（象素坐标） ............................................................................................ - 39 - 查询中控服务支持的命令码 ........................................................................................................ - 41 - 获取多功能设备在线状态 ............................................................................................................ - 41 - 4 / 47

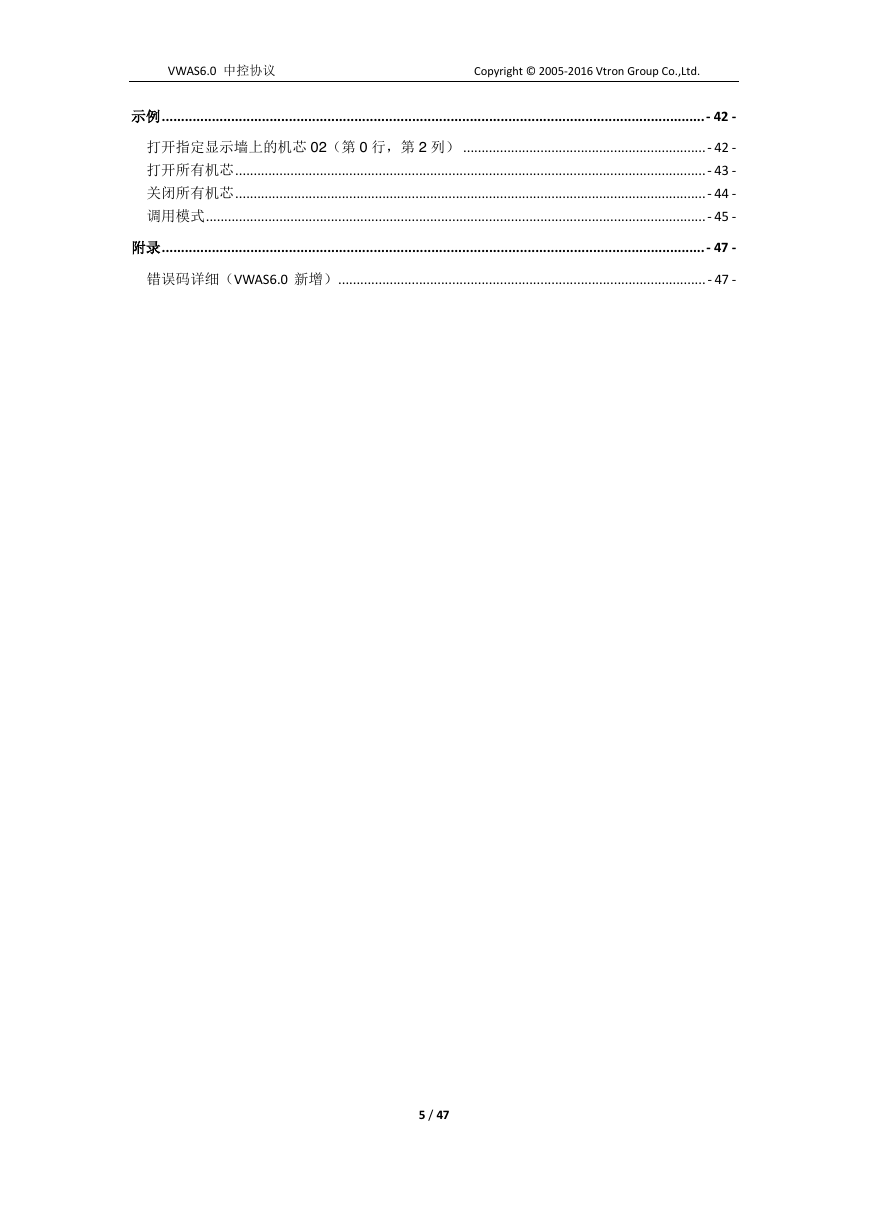

VWAS6.0 中控协议 Copyright © 2005-2016 Vtron Group Co.,Ltd. 示例 ............................................................................................................................................. - 42 - 打开指定显示墙上的机芯 02（第 0 行，第 2 列） .................................................................. - 42 - 打开所有机芯 ................................................................................................................................ - 43 - 关闭所有机芯 ................................................................................................................................ - 44 - 调用模式 ........................................................................................................................................ - 45 - 附录 ............................................................................................................................................. - 47 - 错误码详细（VWAS6.0 新增） .................................................................................................... - 47 - 5 / 47

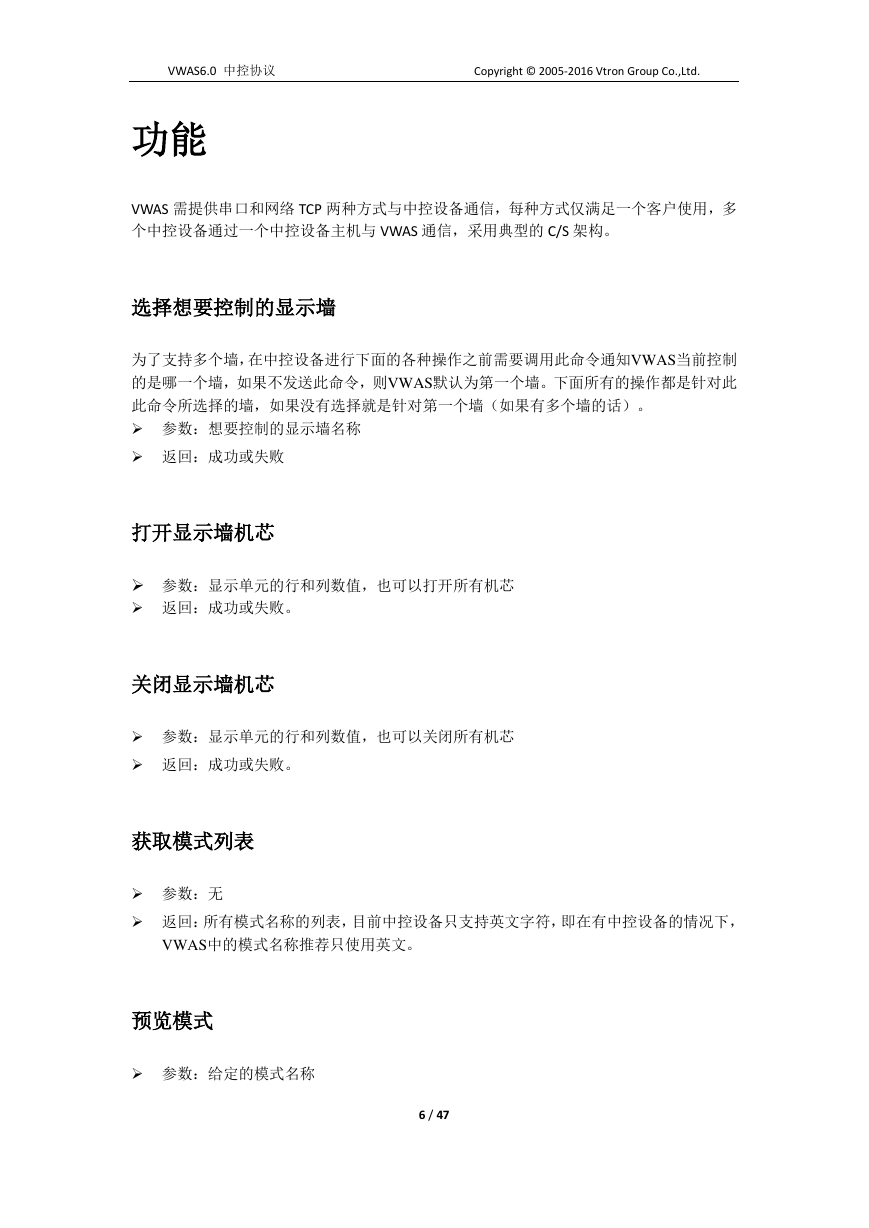

VWAS6.0 中控协议 Copyright © 2005-2016 Vtron Group Co.,Ltd. 功能 VWAS 需提供串口和网络 TCP 两种方式与中控设备通信，每种方式仅满足一个客户使用，多个中控设备通过一个中控设备主机与 VWAS 通信，采用典型的 C/S 架构。选择想要控制的显示墙为了支持多个墙，在中控设备进行下面的各种操作之前需要调用此命令通知VWAS当前控制的是哪一个墙，如果不发送此命令，则VWAS默认为第一个墙。下面所有的操作都是针对此此命令所选择的墙，如果没有选择就是针对第一个墙（如果有多个墙的话）。  参数：想要控制的显示墙名称  返回：成功或失败打开显示墙机芯  参数：显示单元的行和列数值，也可以打开所有机芯  返回：成功或失败。关闭显示墙机芯  参数：显示单元的行和列数值，也可以关闭所有机芯  返回：成功或失败。获取模式列表  参数：无  返回：所有模式名称的列表，目前中控设备只支持英文字符，即在有中控设备的情况下， VWAS中的模式名称推荐只使用英文。预览模式  参数：给定的模式名称 6 / 47

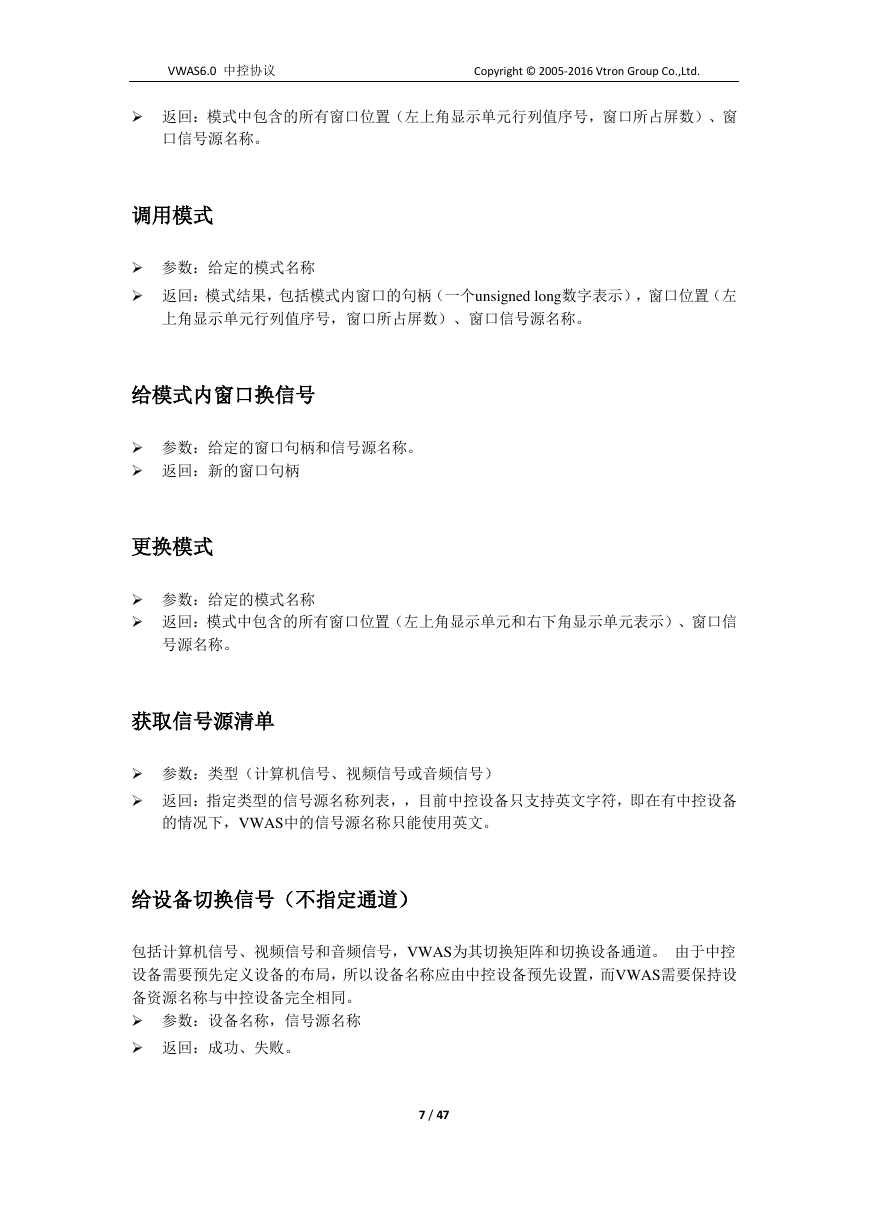

VWAS6.0 中控协议 Copyright © 2005-2016 Vtron Group Co.,Ltd.  返回：模式中包含的所有窗口位置（左上角显示单元行列值序号，窗口所占屏数）、窗口信号源名称。调用模式  参数：给定的模式名称  返回：模式结果，包括模式内窗口的句柄（一个unsigned long数字表示），窗口位置（左上角显示单元行列值序号，窗口所占屏数）、窗口信号源名称。给模式内窗口换信号  参数：给定的窗口句柄和信号源名称。  返回：新的窗口句柄更换模式  参数：给定的模式名称  返回：模式中包含的所有窗口位置（左上角显示单元和右下角显示单元表示）、窗口信号源名称。获取信号源清单  参数：类型（计算机信号、视频信号或音频信号）  返回：指定类型的信号源名称列表，，目前中控设备只支持英文字符，即在有中控设备的情况下，VWAS中的信号源名称只能使用英文。给设备切换信号（不指定通道）包括计算机信号、视频信号和音频信号，VWAS为其切换矩阵和切换设备通道。由于中控设备需要预先定义设备的布局，所以设备名称应由中控设备预先设置，而VWAS需要保持设备资源名称与中控设备完全相同。  参数：设备名称，信号源名称  返回：成功、失败。 7 / 47

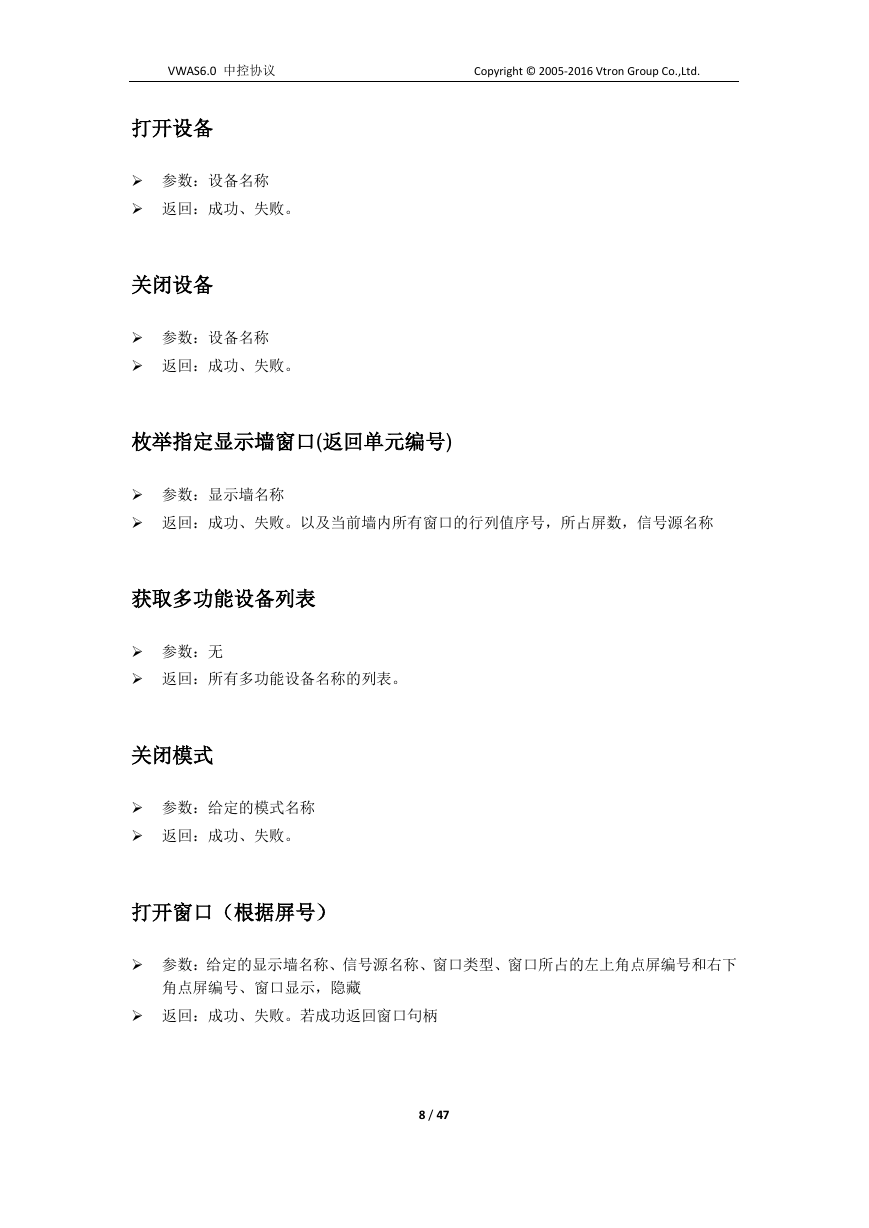

VWAS6.0 中控协议 Copyright © 2005-2016 Vtron Group Co.,Ltd. 打开设备  参数：设备名称  返回：成功、失败。关闭设备  参数：设备名称  返回：成功、失败。枚举指定显示墙窗口(返回单元编号)  参数：显示墙名称  返回：成功、失败。以及当前墙内所有窗口的行列值序号，所占屏数，信号源名称获取多功能设备列表  参数：无  返回：所有多功能设备名称的列表。关闭模式  参数：给定的模式名称  返回：成功、失败。打开窗口（根据屏号）  参数：给定的显示墙名称、信号源名称、窗口类型、窗口所占的左上角点屏编号和右下角点屏编号、窗口显示，隐藏  返回：成功、失败。若成功返回窗口句柄 8 / 47
