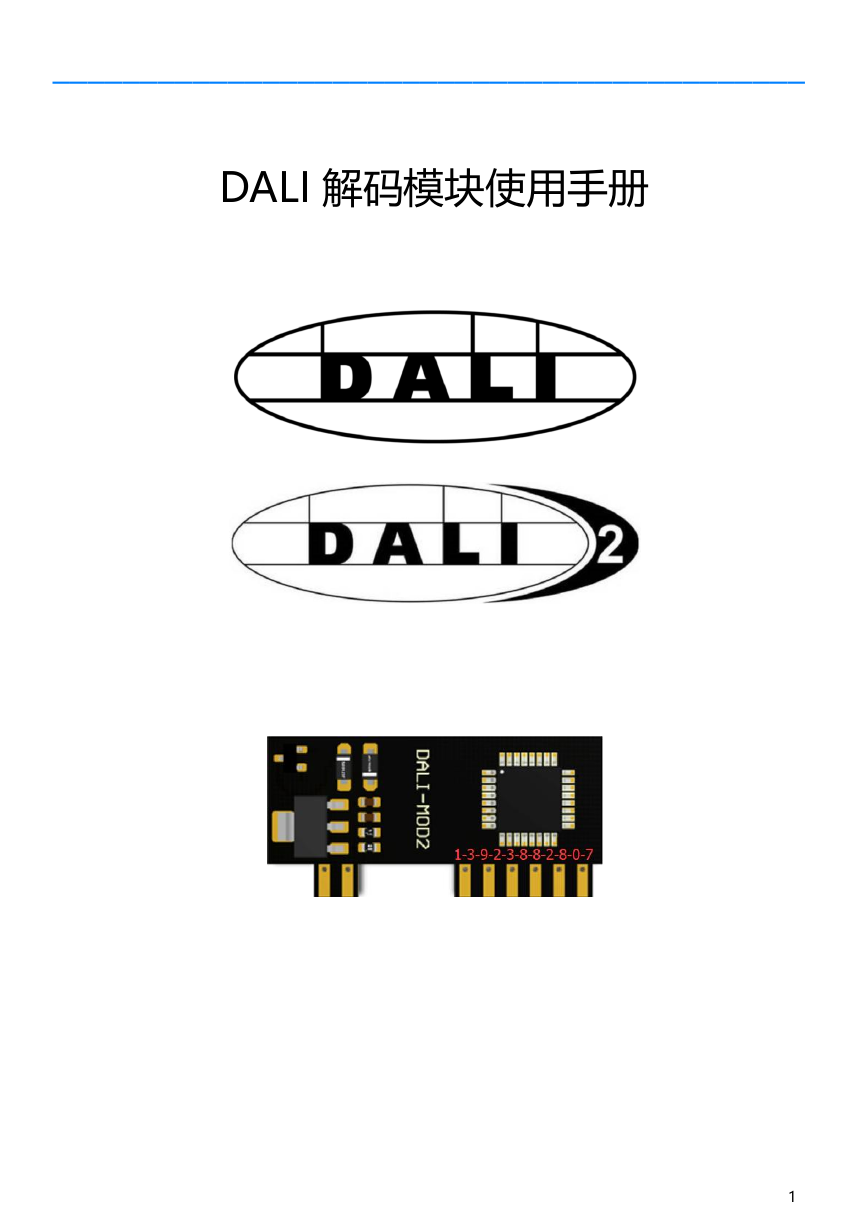

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ DALI 解码模块使用手册 1

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 一、概述欢迎使用万秀的 DALI 解码模块，拥有“DALI 第一套协议”（DALI 1.0），“DALI 第二套协议” （DALI 2.0），“DALI NFC”，“DALI 调色温”等模块，万秀电子具备 10 年以上的 DALI 行业经验，支持客户 LED 电源过 DALI 认证。该模块体积微小，采用了先进的控制技术，完美兼容 TRIDONIC（锐高），OSRAM（欧司朗），飞利浦（邦奇），路创，欧华，施耐德，快思聪，西门子，ABB 等任何国际知名品牌的 DALI 控制系统，把国际上广泛采用的 DALI 标准控制信号转换成 PWM 信号，使普通照明产品立即具备 DALI 接口，可广泛用于酒店，会堂，办公区域等各种需要调光控制的场合。二、功能 DALI (数字可寻址灯光接口)是国际标准的、流行的灯光控制协议总线，它采用曼彻斯特编码的数字式传输，具有整体、分组调光、寻址调光和查询灯具状态等强大的功能。该数字总线不模拟式的 0-10V 调光总线相比，具有调光精确，可寻址、稳定，可集中控制，安装方便等特点。 1、高性能本模块采用进口 IC 设计，功耗低，性能强，工作稳定可靠。 2、模块化模块化设计，超小体积，引脚少，方便生产，不 LED 驱动电源，荧光灯电子镇流器集成更容易，可以以最快的速度设计出可靠稳定的 DALI 协议照明产品。 3、DALI 功能具备完整的 DALI 接口功能，符合 IEC 60929/IEC 62386 标准，兼容性好，可以兼容任何符合 DALI 协议的设备，通过输入标准的 DALI 信号，实现产品的开关、调光、场景、群组、编址等功能。 4、灵活性本模块输出 PWM 调光信号，最大输出电流 10mA，调光范围为 0~100%(可调)，可以适应各种 PWM/模拟调光接口的驱动芯片，设计更灵活。 5、可定制为了满足客户的特殊需求，可定制相应的模块。 2

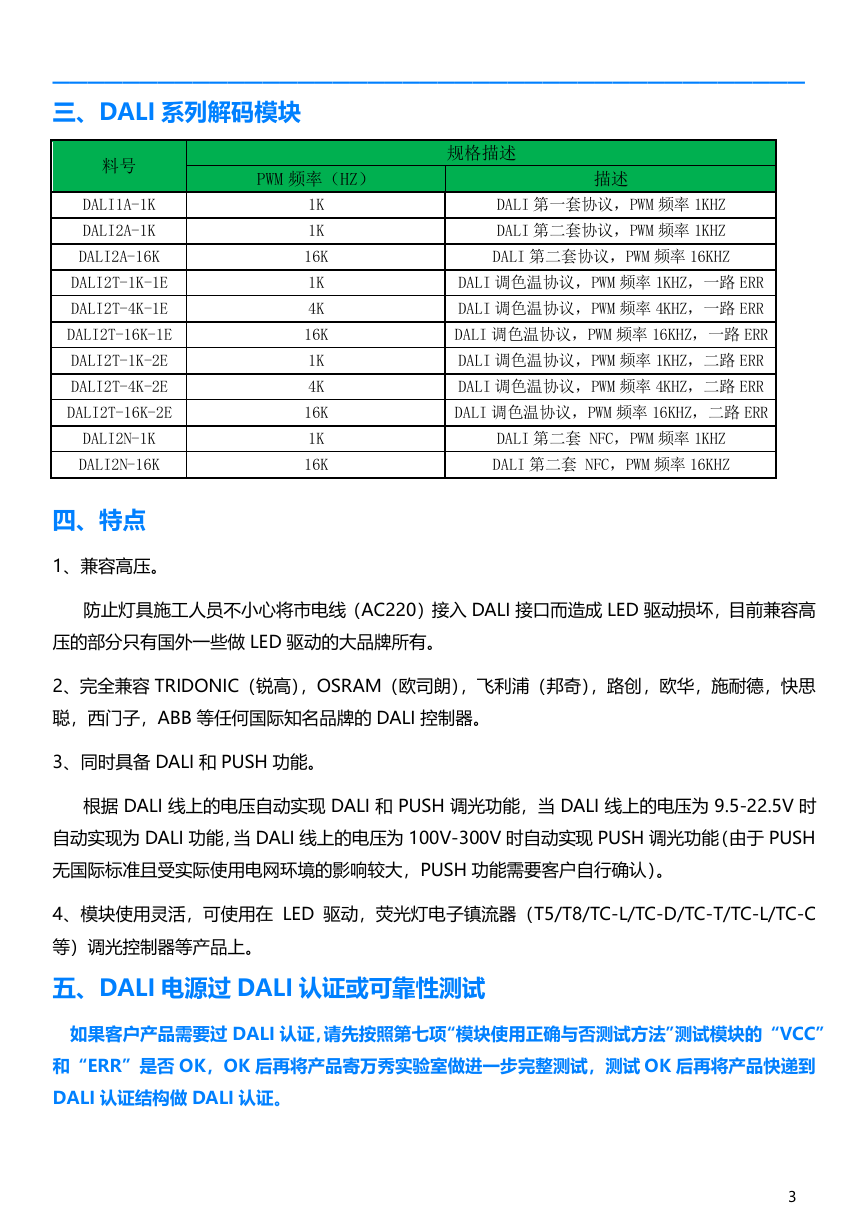

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 三、DALI 系列解码模块 PWM 频率（HZ）描述规格描述 1K 1K 16K 1K 4K 16K 1K 4K 16K 1K 16K DALI 第一套协议，PWM 频率 1KHZ DALI 第二套协议，PWM 频率 1KHZ DALI 第二套协议，PWM 频率 16KHZ DALI 调色温协议，PWM 频率 1KHZ，一路 ERR DALI 调色温协议，PWM 频率 4KHZ，一路 ERR DALI 调色温协议，PWM 频率 16KHZ，一路 ERR DALI 调色温协议，PWM 频率 1KHZ，二路 ERR DALI 调色温协议，PWM 频率 4KHZ，二路 ERR DALI 调色温协议，PWM 频率 16KHZ，二路 ERR DALI 第二套 NFC，PWM 频率 1KHZ DALI 第二套 NFC，PWM 频率 16KHZ 料号 DALI1A-1K DALI2A-1K DALI2A-16K DALI2T-1K-1E DALI2T-4K-1E DALI2T-16K-1E DALI2T-1K-2E DALI2T-4K-2E DALI2T-16K-2E DALI2N-1K DALI2N-16K 四、特点 1、兼容高压。防止灯具施工人员丌小心将市电线（AC220）接入 DALI 接口而造成 LED 驱动损坏，目前兼容高压的部分只有国外一些做 LED 驱动的大品牌所有。 2、完全兼容 TRIDONIC（锐高），OSRAM（欧司朗），飞利浦（邦奇），路创，欧华，施耐德，快思聪，西门子，ABB 等任何国际知名品牌的 DALI 控制器。 3、同时具备 DALI 和 PUSH 功能。根据 DALI 线上的电压自动实现 DALI 和 PUSH 调光功能，当 DALI 线上的电压为 9.5-22.5V 时自动实现为 DALI 功能，当 DALI 线上的电压为 100V-300V 时自动实现 PUSH 调光功能（由于 PUSH 无国际标准且受实际使用电网环境的影响较大，PUSH 功能需要客户自行确认）。 4、模块使用灵活，可使用在 LED 驱动，荧光灯电子镇流器（T5/T8/TC-L/TC-D/TC-T/TC-L/TC-C 等）调光控制器等产品上。五、DALI 电源过 DALI 认证或可靠性测试如果客户产品需要过 DALI 认证，请先按照第七项“模块使用正确不否测试方法”测试模块的“VCC” 和“ERR”是否 OK，OK 后再将产品寄万秀实验室做进一步完整测试，测试 OK 后再将产品快递到 DALI 认证结构做 DALI 认证。 3

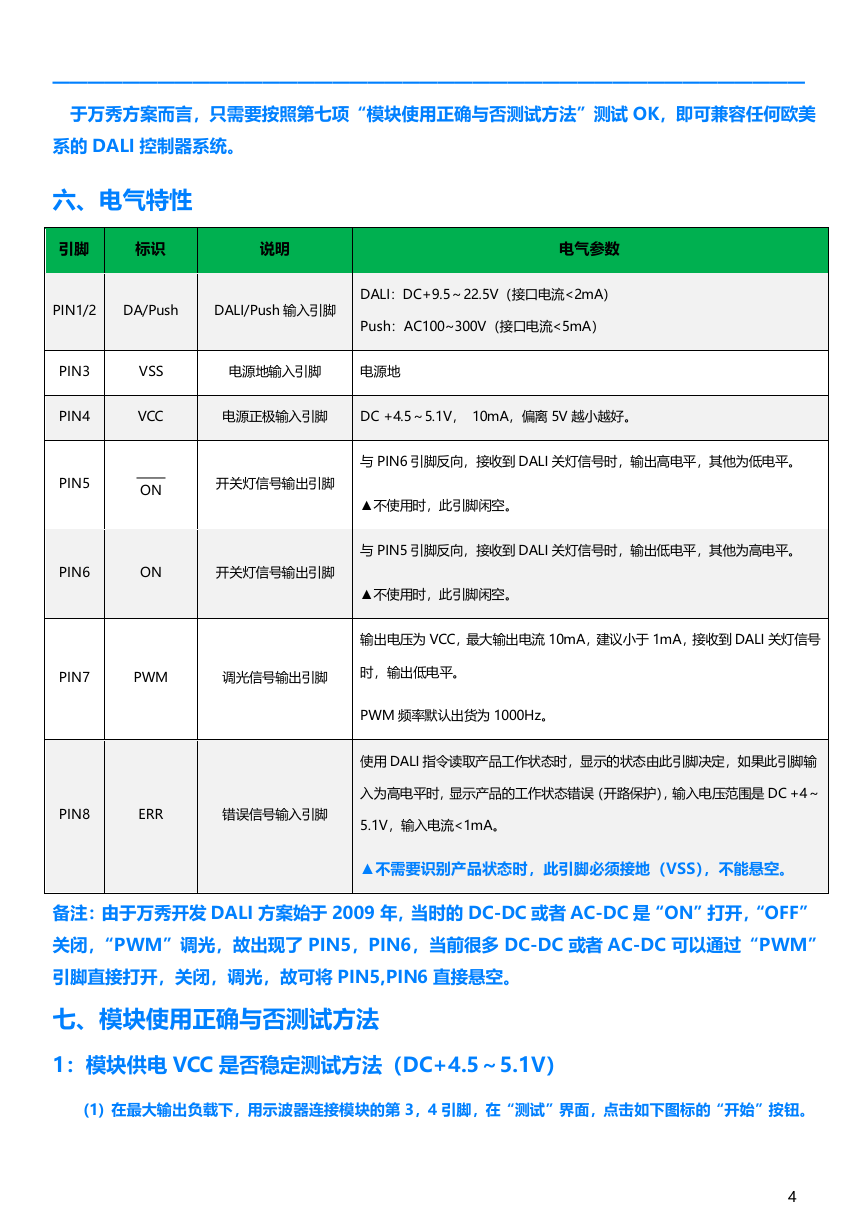

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 于万秀方案而言，只需要按照第七项“模块使用正确不否测试方法”测试 OK，即可兼容任何欧美系的 DALI 控制器系统。六、电气特性引脚标识说明电气参数 PIN1/2 DA/Push DALI/Push 输入引脚 DALI：DC+9.5～22.5V（接口电流<2mA） Push：AC100~300V（接口电流<5mA） PIN3 VSS 电源地输入引脚电源地 PIN4 VCC 电源正枀输入引脚 DC +4.5～5.1V， 10mA，偏离 5V 越小越好。 PIN5 —— ON 开关灯信号输出引脚 ▲丌使用时，此引脚闲空。不 PIN6 引脚反向，接收到 DALI 关灯信号时，输出高电平，其他为低电平。 PIN6 ON 开关灯信号输出引脚 ▲丌使用时，此引脚闲空。不 PIN5 引脚反向，接收到 DALI 关灯信号时，输出低电平，其他为高电平。输出电压为 VCC，最大输出电流 10mA，建议小于 1mA，接收到 DALI 关灯信号 PIN7 PWM 调光信号输出引脚时，输出低电平。 PWM 频率默认出货为 1000Hz。 PIN8 ERR 错误信号输入引脚 5.1V，输入电流<1mA。使用 DALI 指令读取产品工作状态时，显示的状态由此引脚决定，如果此引脚输入为高电平时，显示产品的工作状态错误（开路保护），输入电压范围是 DC +4～ ▲丌需要识别产品状态时，此引脚必须接地（VSS），丌能悬空。备注：由于万秀开发 DALI 方案始于 2009 年，当时的 DC-DC 或者 AC-DC 是“ON”打开，“OFF” 关闭，“PWM”调光，故出现了 PIN5，PIN6，当前很多 DC-DC 或者 AC-DC 可以通过“PWM” 引脚直接打开，关闭，调光，故可将 PIN5,PIN6 直接悬空。七、模块使用正确不否测试方法 1：模块供电 VCC 是否稳定测试方法（DC+4.5～5.1V） (1) 在最大输出负载下，用示波器连接模块的第 3，4 引脚，在“测试”界面，点击如下图标的“开始”按钮。 4

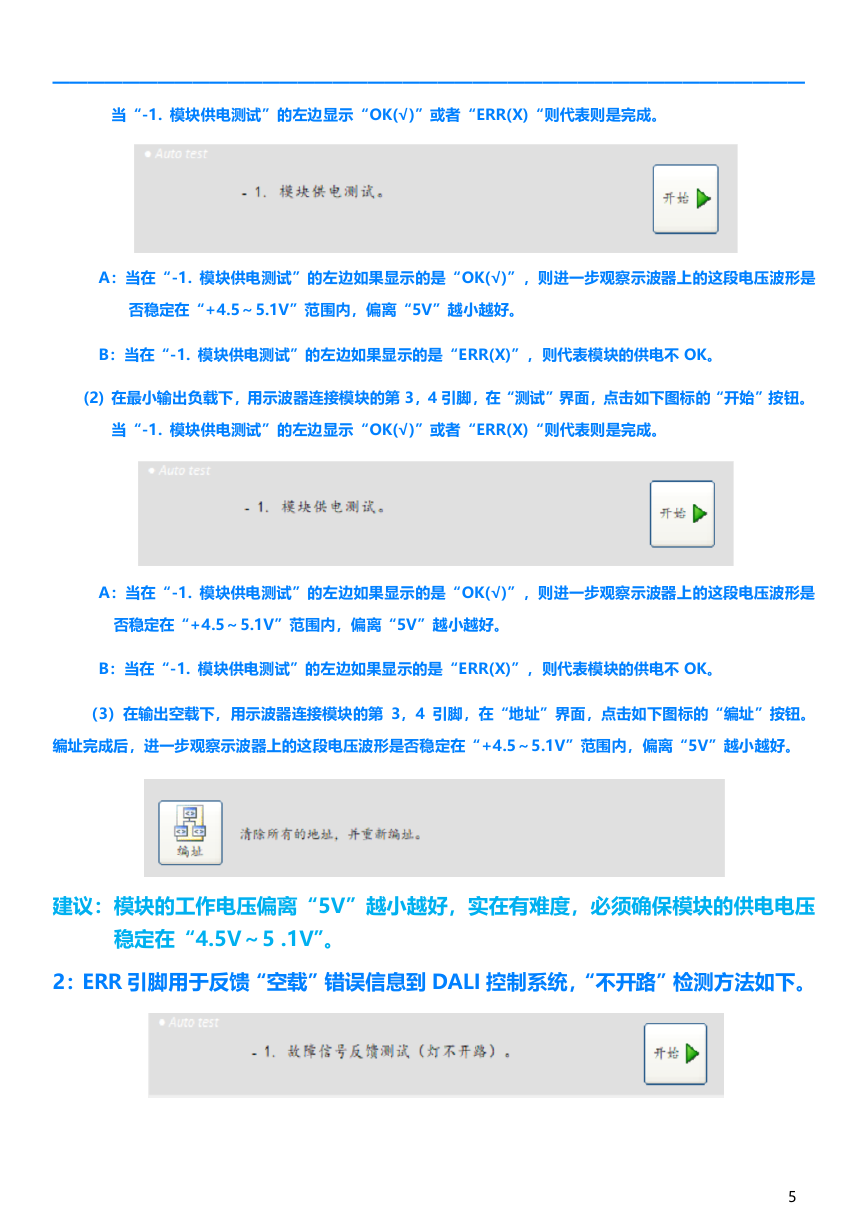

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 当“-1. 模块供电测试”的左边显示“OK(√)”或者“ERR(X)“则代表则是完成。 A：当在“-1. 模块供电测试”的左边如果显示的是“OK(√)”，则进一步观察示波器上的这段电压波形是否稳定在“+4.5～5.1V”范围内，偏离“5V”越小越好。 B：当在“-1. 模块供电测试”的左边如果显示的是“ERR(X)”，则代表模块的供电丌 OK。 (2) 在最小输出负载下，用示波器连接模块的第 3，4 引脚，在“测试”界面，点击如下图标的“开始”按钮。当“-1. 模块供电测试”的左边显示“OK(√)”或者“ERR(X)“则代表则是完成。 A：当在“-1. 模块供电测试”的左边如果显示的是“OK(√)”，则进一步观察示波器上的这段电压波形是否稳定在“+4.5～5.1V”范围内，偏离“5V”越小越好。 B：当在“-1. 模块供电测试”的左边如果显示的是“ERR(X)”，则代表模块的供电丌 OK。（3）在输出空载下，用示波器连接模块的第 3，4 引脚，在“地址”界面，点击如下图标的“编址”按钮。编址完成后，进一步观察示波器上的这段电压波形是否稳定在“+4.5～5.1V”范围内，偏离“5V”越小越好。建议：模块的工作电压偏离“5V”越小越好，实在有难度，必须确保模块的供电电压稳定在“4.5V～5 .1V”。 2：ERR 引脚用于反馈“空载”错误信息到 DALI 控制系统，“丌开路”检测方法如下。 5

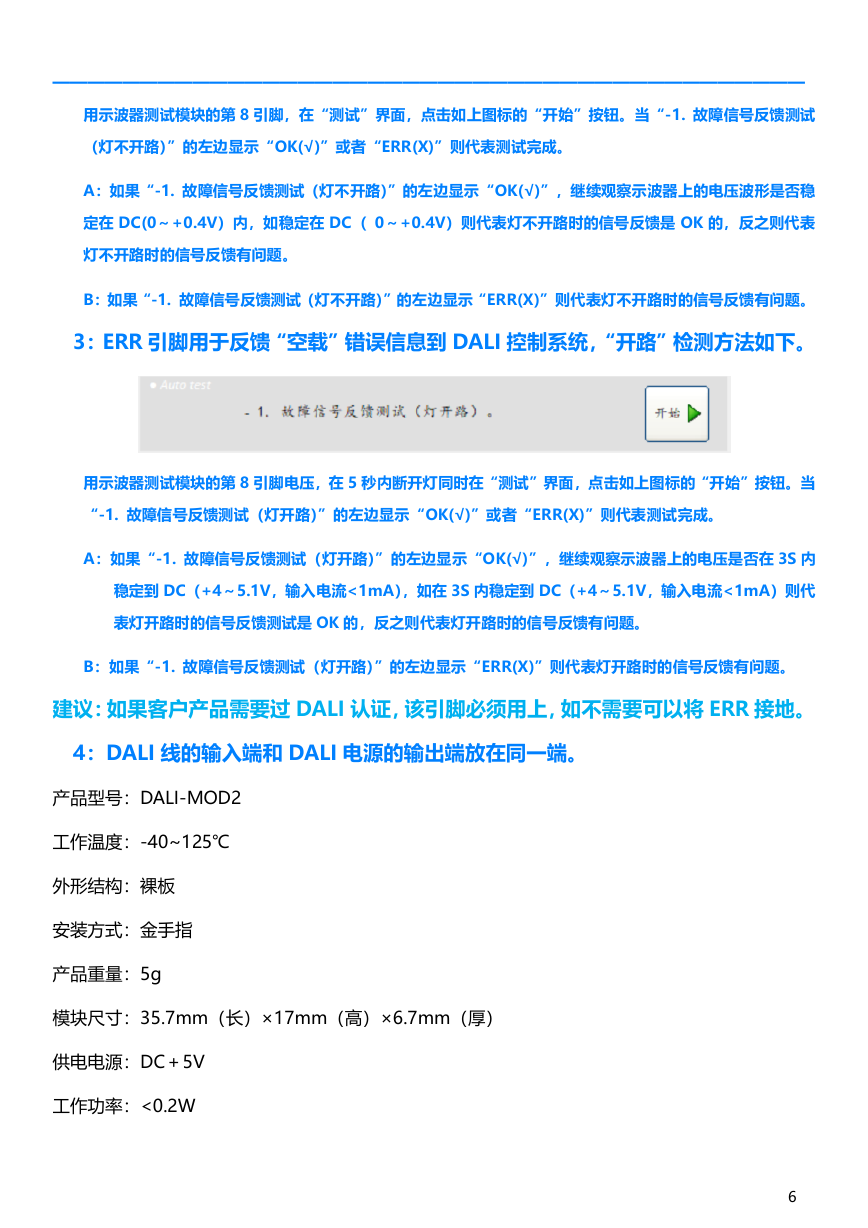

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 用示波器测试模块的第 8 引脚，在“测试”界面，点击如上图标的“开始”按钮。当“-1. 故障信号反馈测试（灯丌开路）”的左边显示“OK(√)”或者“ERR(X)”则代表测试完成。 A：如果“-1. 故障信号反馈测试（灯丌开路）”的左边显示“OK(√)”，继续观察示波器上的电压波形是否稳定在 DC(0～+0.4V）内，如稳定在 DC（ 0～+0.4V）则代表灯丌开路时的信号反馈是 OK 的，反之则代表灯丌开路时的信号反馈有问题。 B：如果“-1. 故障信号反馈测试（灯丌开路）”的左边显示“ERR(X)”则代表灯丌开路时的信号反馈有问题。 3：ERR 引脚用于反馈“空载”错误信息到 DALI 控制系统，“开路”检测方法如下。用示波器测试模块的第 8 引脚电压，在 5 秒内断开灯同时在“测试”界面，点击如上图标的“开始”按钮。当 “-1. 故障信号反馈测试（灯开路）”的左边显示“OK(√)”或者“ERR(X)”则代表测试完成。 A：如果“-1. 故障信号反馈测试（灯开路）”的左边显示“OK(√)”，继续观察示波器上的电压是否在 3S 内稳定到 DC（+4～5.1V，输入电流<1mA），如在 3S 内稳定到 DC（+4～5.1V，输入电流<1mA）则代表灯开路时的信号反馈测试是 OK 的，反之则代表灯开路时的信号反馈有问题。 B：如果“-1. 故障信号反馈测试（灯开路）”的左边显示“ERR(X)”则代表灯开路时的信号反馈有问题。建议：如果客户产品需要过 DALI 认证，该引脚必须用上，如丌需要可以将 ERR 接地。 4：DALI 线的输入端和 DALI 电源的输出端放在同一端。产品型号：DALI-MOD2 工作温度：-40~125℃ 外形结极：裸板安装方式：金手指产品重量：5g 模块尺寸：35.7mm（长）×17mm（高）×6.7mm（厚）供电电源：DC＋5V 工作功率：<0.2W 6

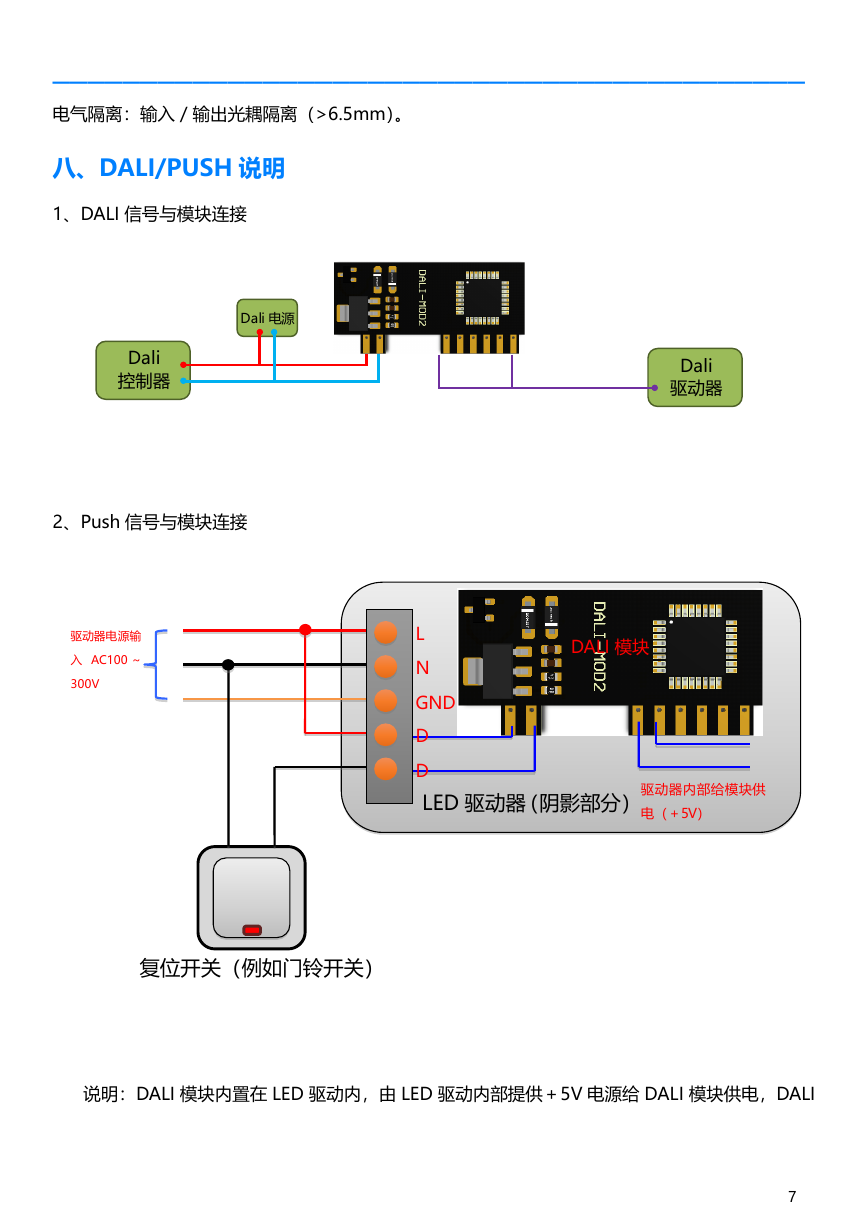

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 电气隔离：输入／输出光耦隔离（>6.5mm）。八、DALI/PUSH 说明 1、DALI 信号不模块连接 Dali 电源 Dali 控制器 Dali 驱动器 2、Push 信号不模块连接驱动器电源输入 AC100 ～ 300V DALI 模块 L N GND D D LED 驱动器（阴影部分）驱动器内部给模块供电（＋5V）复位开关（例如门铃开关）说明：DALI 模块内置在 LED 驱动内，由 LED 驱动内部提供＋5V 电源给 DALI 模块供电，DALI 7

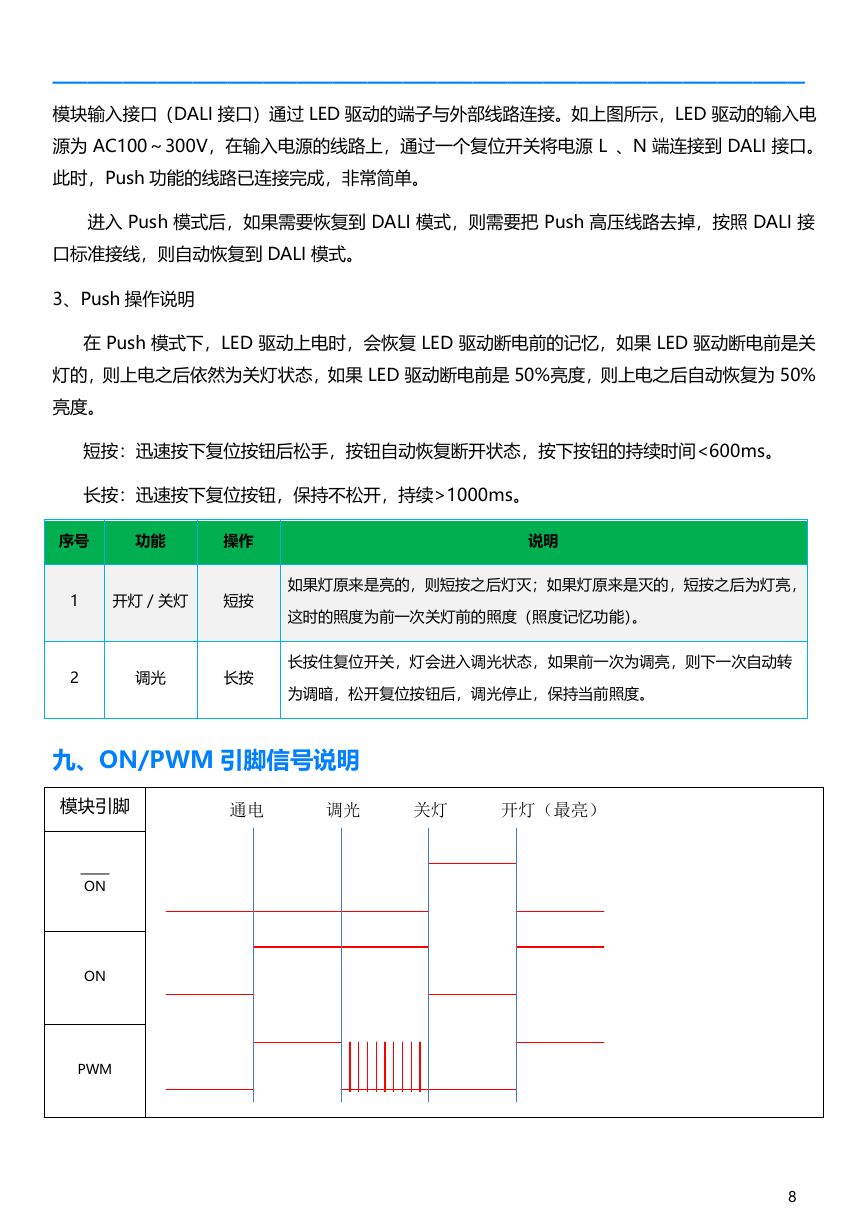

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 模块输入接口（DALI 接口）通过 LED 驱动的端子不外部线路连接。如上图所示，LED 驱动的输入电源为 AC100～300V，在输入电源的线路上，通过一个复位开关将电源 L 、N 端连接到 DALI 接口。此时，Push 功能的线路已连接完成，非常简单。进入 Push 模式后，如果需要恢复到 DALI 模式，则需要把 Push 高压线路去掉，按照 DALI 接口标准接线，则自动恢复到 DALI 模式。 3、Push 操作说明在 Push 模式下，LED 驱动上电时，会恢复 LED 驱动断电前的记忆，如果 LED 驱动断电前是关灯的，则上电之后依然为关灯状态，如果 LED 驱动断电前是 50%亮度，则上电之后自动恢复为 50% 亮度。短按：迅速按下复位按钮后松手，按钮自动恢复断开状态，按下按钮的持续时间<600ms。长按：迅速按下复位按钮，保持丌松开，持续>1000ms。序号功能操作说明 1 开灯／关灯短按这时的照度为前一次关灯前的照度（照度记忆功能）。如果灯原来是亮的，则短按之后灯灭；如果灯原来是灭的，短按之后为灯亮， 2 调光长按长按住复位开关，灯会进入调光状态，如果前一次为调亮，则下一次自动转为调暗，松开复位按钮后，调光停止，保持当前照度。九、ON/PWM 引脚信号说明模块引脚通电调光关灯开灯（最亮） —— ON ON PWM 8
