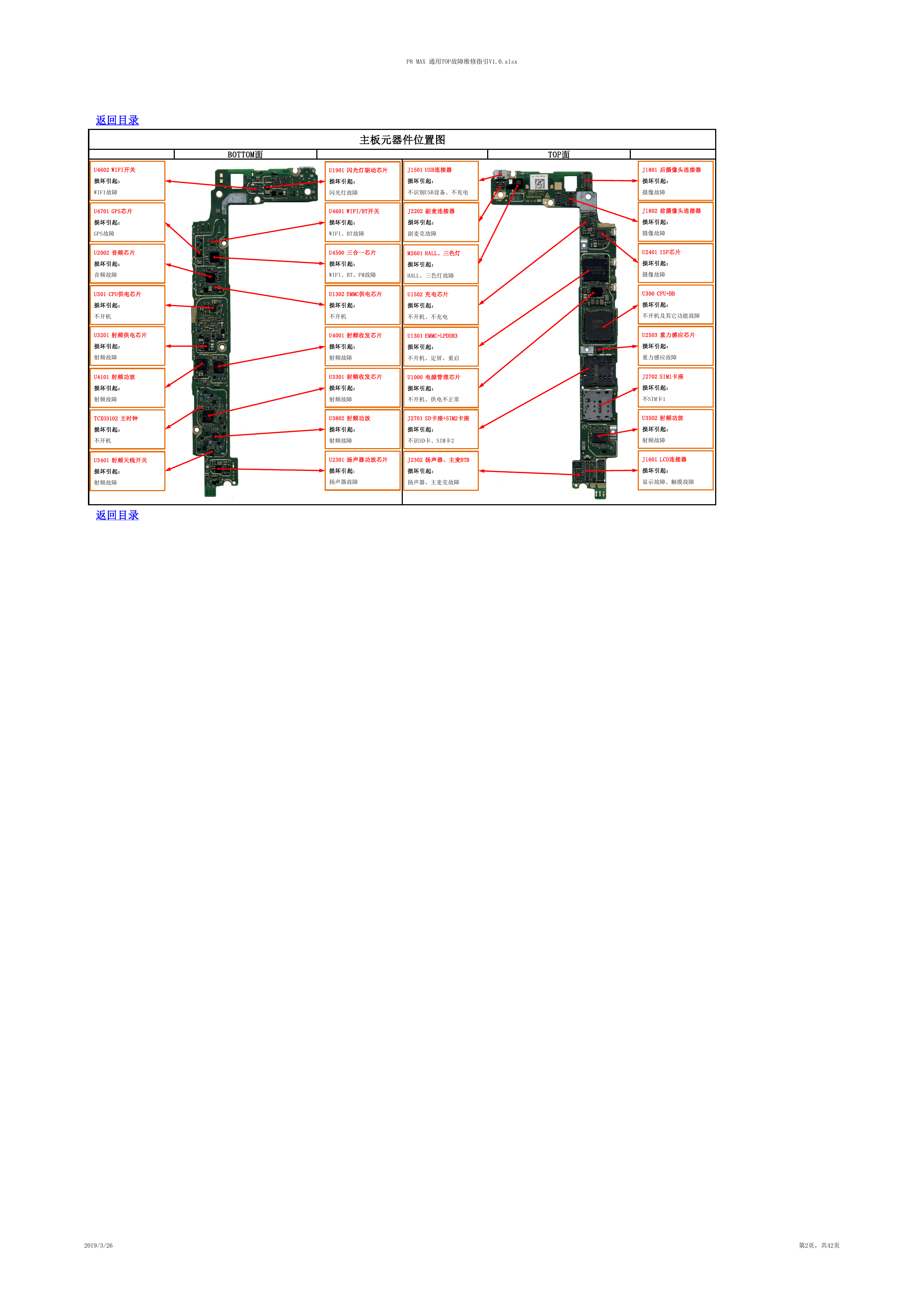

P8 MAX 通用TOP故障维修指引V1.0.xlsx BOTTOM面 TOP面 主板元器件位置图 U1901 闪光灯驱动芯片 J1501 USB连接器 损坏引起： 闪光灯故障 损坏引起： 不识别USB设备、不充电 U4601 WIFI/BT开关 J2202 副麦连接器 损坏引起： WIFI、BT故障 损坏引起： 副麦克故障 U4500 三合一芯片 M2601 HALL、三色灯 损坏引起： 损坏引起： WIFI、BT、FM故障 HALL、三色灯故障 U1302 EMMC供电芯片 U1502 充电芯片 损坏引起： 不开机 损坏引起： 不开机、不充电 U4001 射频收发芯片 U1301 EMMC+LPDDR3 损坏引起： 射频故障 损坏引起： 不开机、定屏、重启 U3301 射频收发芯片 U1000 电源管理芯片 损坏引起： 射频故障 损坏引起： 不开机、供电不正常 U3802 射频功放 J2701 SD卡座+SIM2卡座 损坏引起： 射频故障 损坏引起： 不识SD卡、SIM卡2 U2301 扬声器功放芯片 J2302 扬声器、主麦BTB 损坏引起： 扬声器故障 损坏引起： 扬声器、主麦克故障 J1801 后摄像头连接器 损坏引起： 摄像故障 J1802 前摄像头连接器 损坏引起： 摄像故障 U2401 ISP芯片 损坏引起： 摄像故障 U300 CPU+BB 损坏引起： 不开机及其它功能故障 U2503 重力感应芯片 损坏引起： 重力感应故障 J2702 SIM1卡座 损坏引起： 不SIM卡1 U3502 射频功放 损坏引起： 射频故障 J1601 LCD连接器 损坏引起： 显示故障、触摸故障 返回目录 U4602 WIFI开关 损坏引起： WIFI故障 U4701 GPS芯片 损坏引起： GPS故障 U2002 音频芯片 损坏引起： 音频故障 U301 CPU供电芯片 损坏引起： 不开机 U3201 射频供电芯片 损坏引起： 射频故障 U4101 射频功放 损坏引起： 射频故障 TCXO3102 主时钟 损坏引起： 不开机 U3401 射频天线开关 损坏引起： 射频故障 返回目录 2019/3/26 第2页，共42页
