三星一体机-SCX-4824HN说明书.pdf

发布时间：2022-05-21 发布人：admin 分类：说明书资料大小：6.58M 资料格式：pdf 举报版权申诉

第1页 / 共134页

第2页 / 共134页

第3页 / 共134页

第4页 / 共134页

第5页 / 共134页

第6页 / 共134页

第7页 / 共134页

第8页 / 共134页

最新激光产品的功能

安全信息

简介

打印机概观

前视图

后视图

控制面板概览

了解状态 LED

菜单概述

随附的软件

打印机驱动程序功能

打印机驱动程序

PostScript 驱动程序（仅限SCX-4x28 Series）

入门

安装硬件

系统要求

Windows

Macintosh

Linux

设置网络

支持的操作系统

通过机器配置网络协议

使用 SetIP 程序

安装软件

机器的基本设置

海拔调整

更改显示语言

设置日期和时间

更改时钟模式

更改默认模式

设置声音

使用数字键盘输入字符

使用节能模式

设置打印作业超时

更改字体设置

装入原件和打印介质

装入原件

在扫描仪玻璃板上

在 ADF 上

选择打印介质

打印介质的规格

每种模式下支持的介质大小

特殊打印介质的准则

更改纸盘中的纸张大小

装纸

在纸盘 1 或选装纸盘中装纸

在特殊的打印材料上打印

调整输出支架

将纸张紧密地堆叠起来

设置纸张尺寸和类型

复印

选择纸盘

复印

更改每次复印的设置

暗度

原始类型

缩小或放大的复印件

更改默认复印设置

ID 卡复印

使用特殊复印功能

逐份复印

每张纸上复印 2 或 4 页

海报复印

克隆复印

调整背景图像

双面打印

设置复印超时

扫描

扫描基础

通过控制面板扫描

扫描至应用程序

在 Samsung Scan Manager 内设置扫描信息

通过网络连接扫描

准备网络扫描

扫描到电子邮件

更改每次扫描作业的设置

更改默认扫描设置

设置地址簿

注册快捷电子邮件号码

配置组电子邮件号码

使用地址簿条目

搜索地址簿中的条目

打印地址簿

基本打印

打印文档

取消打印作业

传真

发送传真

设置传真标题

调整文档设置

自动发送传真

手动发送传真

确认发送

自动重拨

重拨前一号码

接收传真

选择纸盘

更改接收模式

以传真模式自动接收

以电话模式手动接收

使用电话分机手动接收

以应答/传真模式自动接收

使用DRPD模式接收传真

以安全接收模式接收

激活安全接收模式

将传真接收到内存中

其他传真方式

将传真发送至多个目的地

发送延迟传真

发送优先传真

转发传真

传真设置

更改传真设置选项

更改默认文档设置

自动打印发送传真报告

设置位置簿

使用 USB 闪存（仅限SCX-4x28 Series）

关于 USB 内存

插入 USB 内存设备

扫描至 USB 内存设备

扫描

自定义扫描至 USB

从 USB 内存设备打印

要从 USB 内存设备打印文档，请执行下列操作

备份数据

恢复数据

管理 USB 内存

删除图像文件

格式化 USB 内存设备

查看 USB 内存状态

维护

打印报告

清除内存

清洁机器

清洁外部

清洁内部

清洁扫描装置

维护墨粉盒

墨粉盒的储存

墨粉盒预期使用寿命

摇匀墨粉

更换墨粉盒

清除墨粉已用完消息

维护部件

检查可更换部件

更换 ADF 橡胶垫

从网站管理机器

访问 SyncThru™ Web Service

检查机器的序列号

故障排除

避免卡纸的提示

清除卡纸

进纸故障

退出误送状态

辊误送故障

清除卡纸

在进纸区

在手动纸盘中

在墨粉盒区域中

在出纸区中

在双面打印单元区域

在选装纸盘中

理解显示消息

解决其他问题

进纸

打印问题

打印质量问题

复印问题

扫描问题

Samsung Scan Manager 问题

传真问题

常见 PostScript 问题（仅限SCX-4x28 Series）

常见 Windows 问题

常见 Linux 问题

常见的 Macintosh 问题

订购耗材和附件

耗材

附件

购买方法

安装附件

安装附件时的注意事项

升级内存模块

安装内存模块

在 PS 打印机属性中激活添加的内存

规格

一般规格

打印机规格

扫描仪规格

复印机规格

传真机规格

术语表

索引

Contact SAMSUNG worldwide

软件部分

软件部分目录

在 Windows中安装打印机软件

安装打印机软件

安装本地打印软件

安装网络打印软件

重新安装打印机软件

删除打印机软件

基本打印

打印文档

打印到文件 (PRN)

打印机设置

布局选项卡

纸张选项卡

图形

其它功能选项卡

关于选项卡

打印机选项卡

使用偏好设置

使用帮助

高级打印

在一页纸上打印多页（N-up 打印）

打印海报

打印手册

双面打印

打印缩小或放大的文档

将文档调整为选定的纸张尺寸

使用水印

使用现有水印

创建水印

编辑水印

删除水印

使用覆盖页

什么是覆盖页？

创建新的覆盖页

使用覆盖页

删除覆盖页

使用 Windows PostScrip 驱动程序 (SCX-4x28 Series)

打印机设置

高级传真

使用帮助

使用直接打印实用程序 (SCX- 4x28 Series)

直接打印实用程序概述

打印

从直接打印实用程序窗口

使用快捷图标

使用右键快捷菜单

本地共享打印机

设置主机计算机

设置客户计算机

扫描

使用Samsung SmarThru Office扫描

使用Samsung SmarThru Office

卸载Samsung SmarThru Office

使用屏幕帮助文件

使用 TWAIN 软件扫描

使用 WIA 驱动程序扫描

Windows XP

Windows Vista

使用智能面板

了解智能面板

打开故障排除指南

使用打印机设置实用程序

使用屏幕帮助文件

更改智能面板程序设置

在 Linux 中使用打印机

入门

安装 Unified Linux Driver

卸载 Unified Linux Driver

使用统一驱动程序配置器

打开 Unified Driver 配置器

打印机配置

扫描仪配置

Ports Configuration（端口配置）

配置打印机属性

打印文档

从应用程序打印

打印文件

扫描文档

使用 Image Manager

在Macintosh中使用本款打印机

为 Macintosh 安装软件

打印机驱动程序

安装打印机

为网络连接的Macintosh

为 USB 连接的Macintosh

打印

打印文档

更改打印机设置

在一张纸上打印多页

双面打印

扫描

软件部分索引

SCX-4x24 Series SCX-4x28 Series 多功能打印机用户指南想象无穷，可能无限感谢您购买 Samsung 产品。要享受更完善的服务，请在 www.samsung.com/global/register 上注册您的产品。

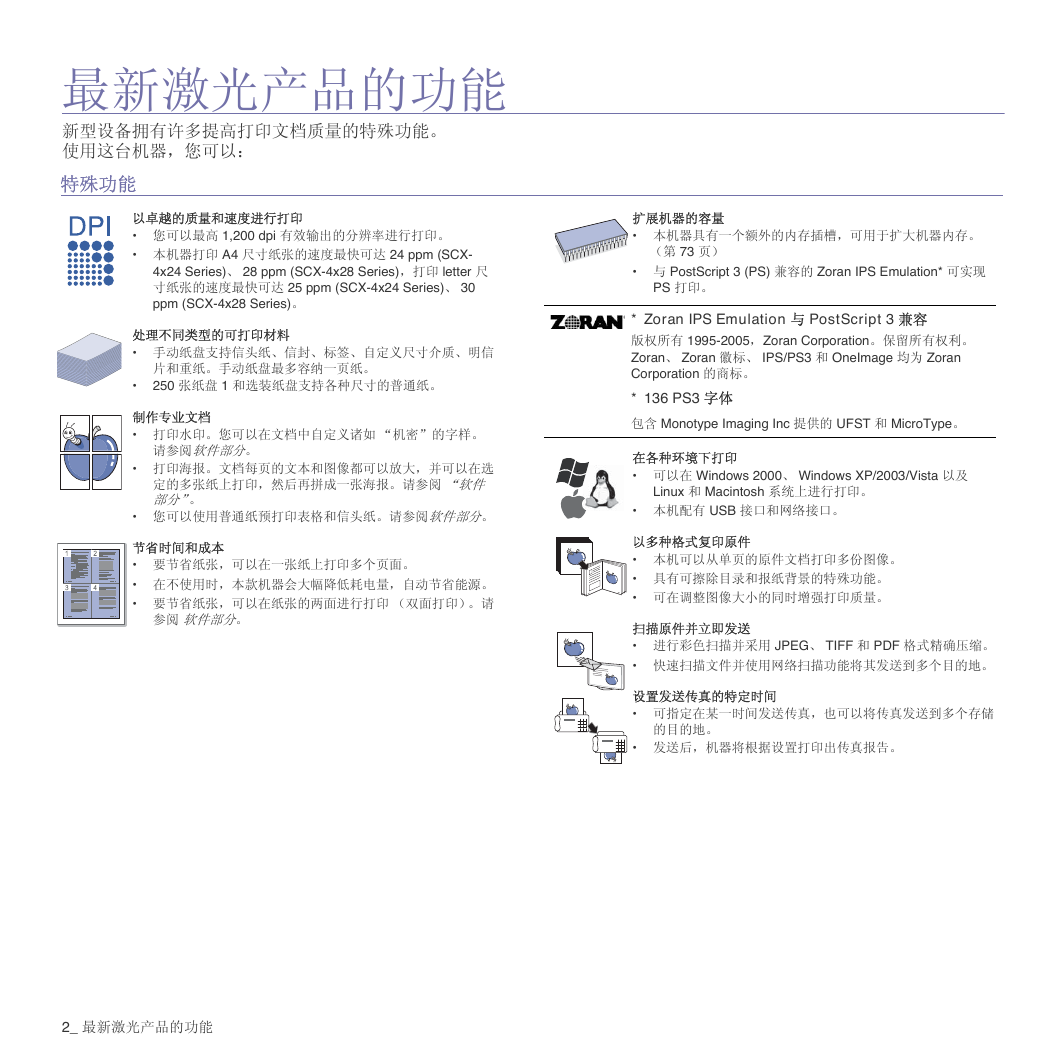

最新激光产品的功能新型设备拥有许多提高打印文档质量的特殊功能。使用这台机器，您可以：特殊功能以卓越的质量和速度进行打印 • 您可以最高 1,200 dpi 有效输出的分辨率进行打印。 • 本机器打印 A4 尺寸纸张的速度最快可达 24 ppm (SCX- 4x24 Series)、 28 ppm (SCX-4x28 Series)，打印 letter 尺寸纸张的速度最快可达 25 ppm (SCX-4x24 Series)、 30 ppm (SCX-4x28 Series)。处理不同类型的可打印材料 • 手动纸盘支持信头纸、信封、标签、自定义尺寸介质、明信片和重纸。手动纸盘最多容纳一页纸。 250 张纸盘 1 和选装纸盘支持各种尺寸的普通纸。 • 制作专业文档 • 打印水印。您可以在文档中自定义诸如 “机密”的字样。请参阅软件部分。 • 打印海报。文档每页的文本和图像都可以放大，并可以在选定的多张纸上打印，然后再拼成一张海报。请参阅 “软件部分”。 • 您可以使用普通纸预打印表格和信头纸。请参阅软件部分。节省时间和成本 • 要节省纸张，可以在一张纸上打印多个页面。 • 在不使用时，本款机器会大幅降低耗电量，自动节省能源。 • 要节省纸张，可以在纸张的两面进行打印（双面打印）。请参阅软件部分。 2_ 最新激光产品的功能扩展机器的容量 • 本机器具有一个额外的内存插槽，可用于扩大机器内存。（第 73 页） • 与 PostScript 3 (PS) 兼容的 Zoran IPS Emulation* 可实现 PS 打印。 * Zoran IPS Emulation 与 PostScript 3 兼容版权所有 1995-2005， Zoran Corporation。保留所有权利。 Zoran、 Zoran 徽标、 IPS/PS3 和 OneImage 均为 Zoran Corporation 的商标。 * 136 PS3 字体包含 Monotype Imaging Inc 提供的 UFST 和 MicroType。在各种环境下打印 • 可以在 Windows 2000、 Windows XP/2003/Vista 以及 Linux 和 Macintosh 系统上进行打印。 • 本机配有 USB 接口和网络接口。以多种格式复印原件 • 本机可以从单页的原件文档打印多份图像。 • 具有可擦除目录和报纸背景的特殊功能。 • 可在调整图像大小的同时增强打印质量。扫描原件并立即发送 • 进行彩色扫描并采用 JPEG、 TIFF 和 PDF 格式精确压缩。 • 快速扫描文件并使用网络扫描功能将其发送到多个目的地。设置发送传真的特定时间 • 可指定在某一时间发送传真，也可以将传真发送到多个存储的目的地。 • 发送后，机器将根据设置打印出传真报告。

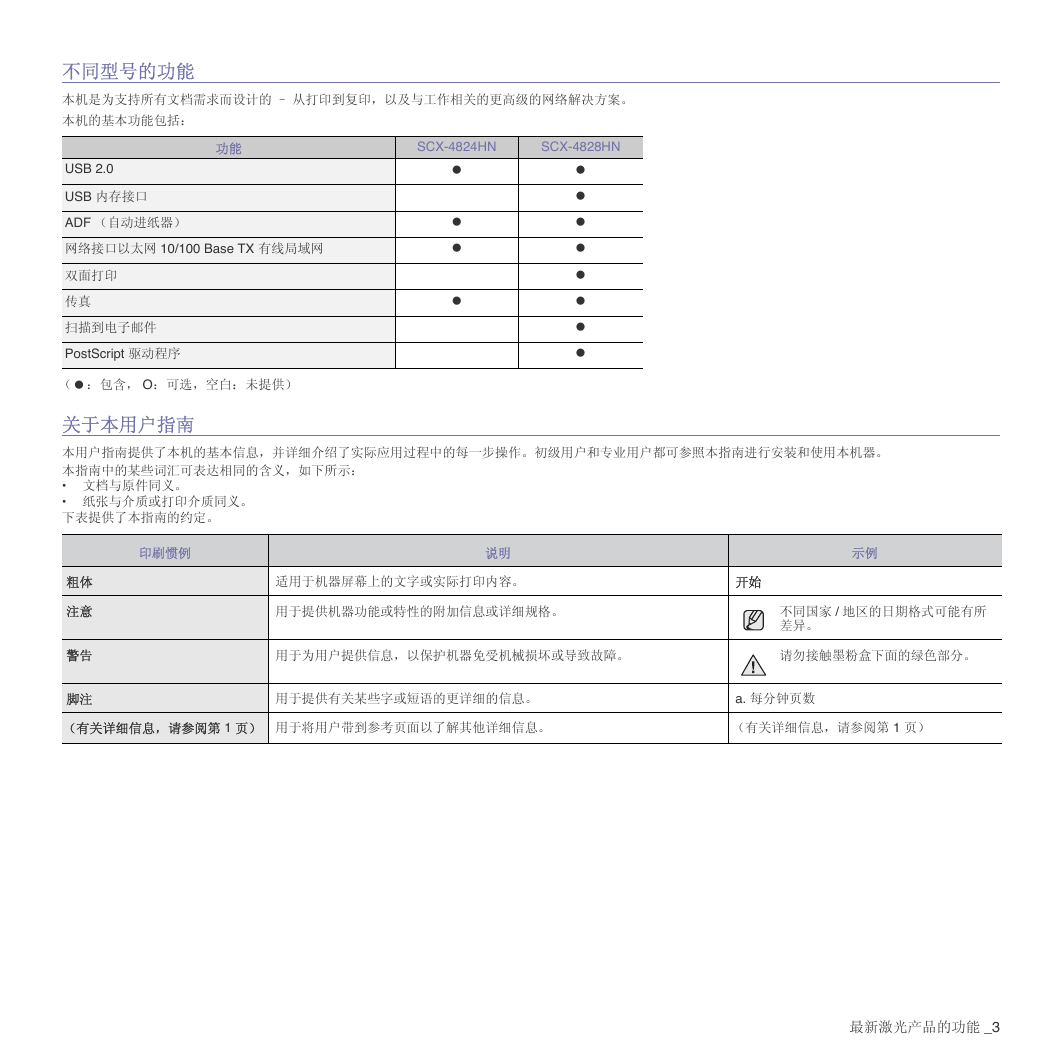

不同型号的功能本机是为支持所有文档需求而设计的 – 从打印到复印，以及与工作相关的更高级的网络解决方案。本机的基本功能包括：功能 SCX-4824HN SCX-4828HN USB 2.0 USB 内存接口 ADF （自动进纸器）网络接口以太网 10/100 Base TX 有线局域网双面打印传真扫描到电子邮件 PostScript 驱动程序（：包含， O：可选，空白：未提供）关于本用户指南本用户指南提供了本机的基本信息，并详细介绍了实际应用过程中的每一步操作。初级用户和专业用户都可参照本指南进行安装和使用本机器。本指南中的某些词汇可表达相同的含义，如下所示： • 文档与原件同义。 • 纸张与介质或打印介质同义。下表提供了本指南的约定。印刷惯例说明示例粗体注意警告脚注适用于机器屏幕上的文字或实际打印内容。开始用于提供机器功能或特性的附加信息或详细规格。不同国家 / 地区的日期格式可能有所差异。用于为用户提供信息，以保护机器免受机械损坏或导致故障。请勿接触墨粉盒下面的绿色部分。用于提供有关某些字或短语的更详细的信息。 a. 每分钟页数（有关详细信息，请参阅第 1 页）用于将用户带到参考页面以了解其他详细信息。（有关详细信息，请参阅第 1 页）最新激光产品的功能 _3

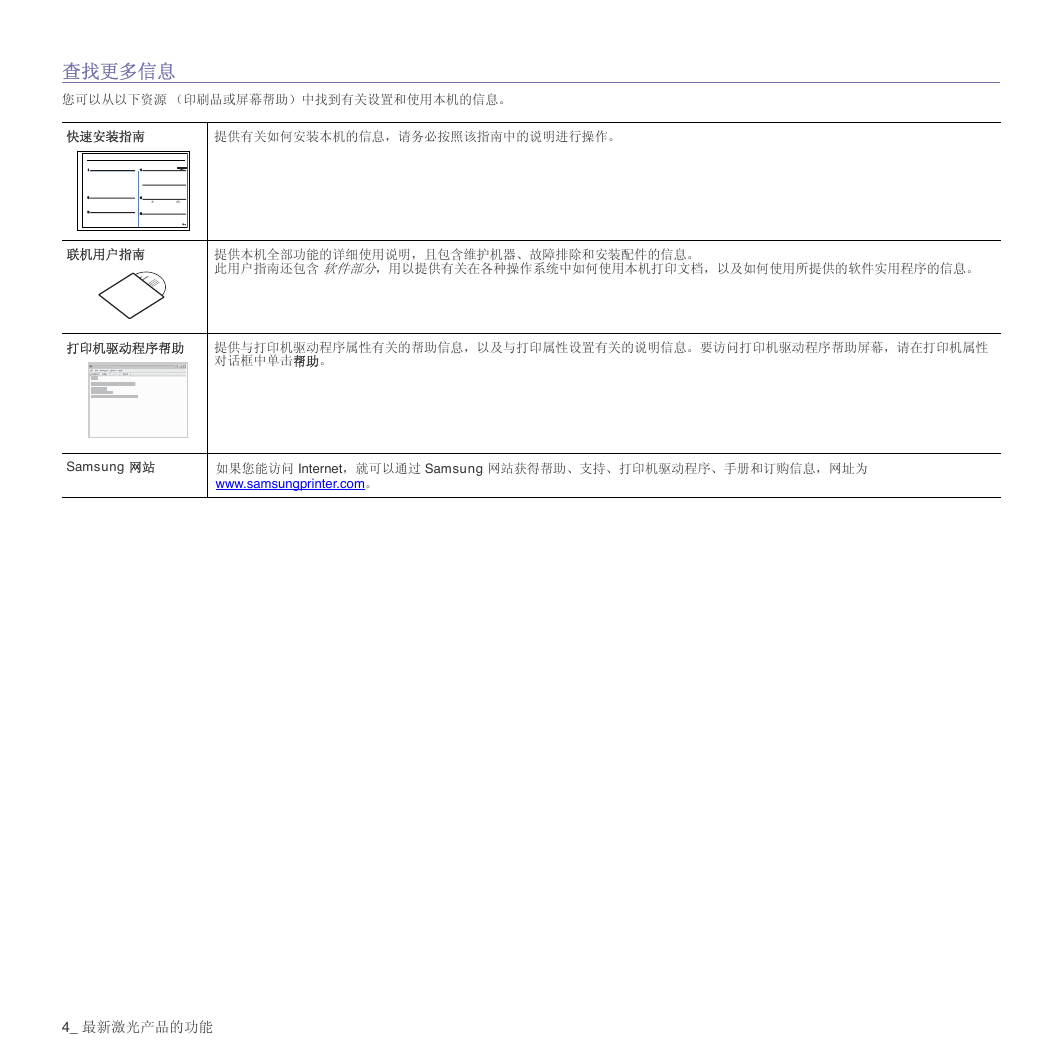

查找更多信息您可以从以下资源（印刷品或屏幕帮助）中找到有关设置和使用本机的信息。快速安装指南提供有关如何安装本机的信息，请务必按照该指南中的说明进行操作。联机用户指南提供本机全部功能的详细使用说明，且包含维护机器、故障排除和安装配件的信息。此用户指南还包含软件部分，用以提供有关在各种操作系统中如何使用本机打印文档，以及如何使用所提供的软件实用程序的信息。打印机驱动程序帮助提供与打印机驱动程序属性有关的帮助信息，以及与打印属性设置有关的说明信息。要访问打印机驱动程序帮助屏幕，请在打印机属性对话框中单击帮助。 Samsung 网站如果您能访问 Internet，就可以通过 Samsung 网站获得帮助、支持、打印机驱动程序、手册和订购信息，网址为 www.samsungprinter.com。 4_ 最新激光产品的功能

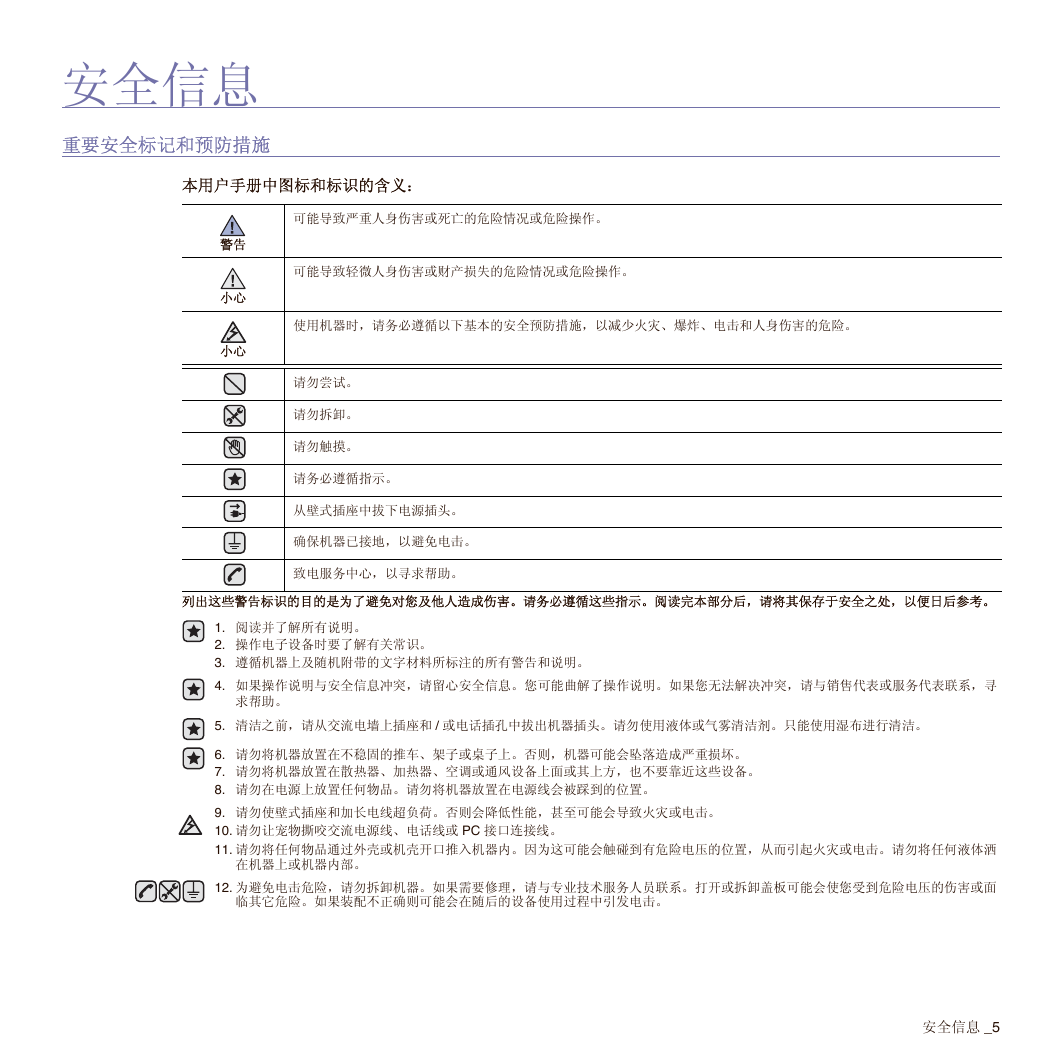

安全信息重要安全标记和预防措施本用户手册中图标和标识的含义：可能导致严重人身伤害或死亡的危险情况或危险操作。警告小心小心可能导致轻微人身伤害或财产损失的危险情况或危险操作。使用机器时，请务必遵循以下基本的安全预防措施，以减少火灾、爆炸、电击和人身伤害的危险。请勿尝试。请勿拆卸。请勿触摸。请务必遵循指示。从壁式插座中拔下电源插头。确保机器已接地，以避免电击。致电服务中心，以寻求帮助。列出这些警告标识的目的是为了避免对您及他人造成伤害。请务必遵循这些指示。阅读完本部分后，请将其保存于安全之处，以便日后参考。 1. 阅读并了解所有说明。 2. 操作电子设备时要了解有关常识。 3. 遵循机器上及随机附带的文字材料所标注的所有警告和说明。 4. 如果操作说明与安全信息冲突，请留心安全信息。您可能曲解了操作说明。如果您无法解决冲突，请与销售代表或服务代表联系，寻求帮助。 5. 清洁之前，请从交流电墙上插座和 / 或电话插孔中拔出机器插头。请勿使用液体或气雾清洁剂。只能使用湿布进行清洁。 6. 请勿将机器放置在不稳固的推车、架子或桌子上。否则，机器可能会坠落造成严重损坏。 7. 请勿将机器放置在散热器、加热器、空调或通风设备上面或其上方，也不要靠近这些设备。 8. 请勿在电源上放置任何物品。请勿将机器放置在电源线会被踩到的位置。 9. 请勿使壁式插座和加长电线超负荷。否则会降低性能，甚至可能会导致火灾或电击。 10. 请勿让宠物撕咬交流电源线、电话线或 PC 接口连接线。 11. 请勿将任何物品通过外壳或机壳开口推入机器内。因为这可能会触碰到有危险电压的位置，从而引起火灾或电击。请勿将任何液体洒在机器上或机器内部。 12. 为避免电击危险，请勿拆卸机器。如果需要修理，请与专业技术服务人员联系。打开或拆卸盖板可能会使您受到危险电压的伤害或面临其它危险。如果装配不正确则可能会在随后的设备使用过程中引发电击。安全信息 _5

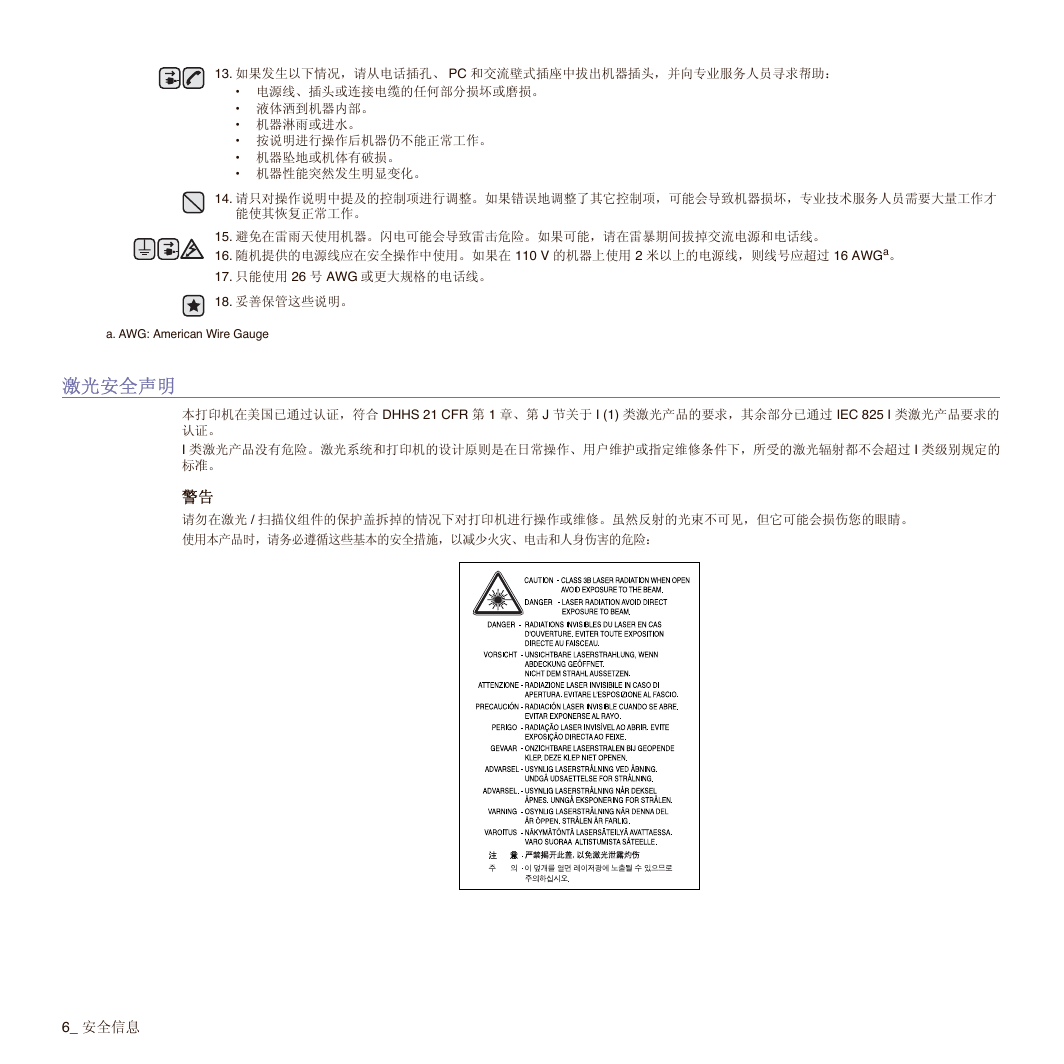

13. 如果发生以下情况，请从电话插孔、 PC 和交流壁式插座中拔出机器插头，并向专业服务人员寻求帮助： • 电源线、插头或连接电缆的任何部分损坏或磨损。 • 液体洒到机器内部。 • 机器淋雨或进水。 • 按说明进行操作后机器仍不能正常工作。 • 机器坠地或机体有破损。 • 机器性能突然发生明显变化。 14. 请只对操作说明中提及的控制项进行调整。如果错误地调整了其它控制项，可能会导致机器损坏，专业技术服务人员需要大量工作才能使其恢复正常工作。 15. 避免在雷雨天使用机器。闪电可能会导致雷击危险。如果可能，请在雷暴期间拔掉交流电源和电话线。 16. 随机提供的电源线应在安全操作中使用。如果在 110 V 的机器上使用 2 米以上的电源线，则线号应超过 16 AWGa。 17. 只能使用 26 号 AWG 或更大规格的电话线。 18. 妥善保管这些说明。 a. AWG: American Wire Gauge 激光安全声明本打印机在美国已通过认证，符合 DHHS 21 CFR 第 1 章、第 J 节关于 I (1) 类激光产品的要求，其余部分已通过 IEC 825 I 类激光产品要求的认证。 I 类激光产品没有危险。激光系统和打印机的设计原则是在日常操作、用户维护或指定维修条件下，所受的激光辐射都不会超过 I 类级别规定的标准。警告请勿在激光 / 扫描仪组件的保护盖拆掉的情况下对打印机进行操作或维修。虽然反射的光束不可见，但它可能会损伤您的眼睛。使用本产品时，请务必遵循这些基本的安全措施，以减少火灾、电击和人身伤害的危险： 6_ 安全信息

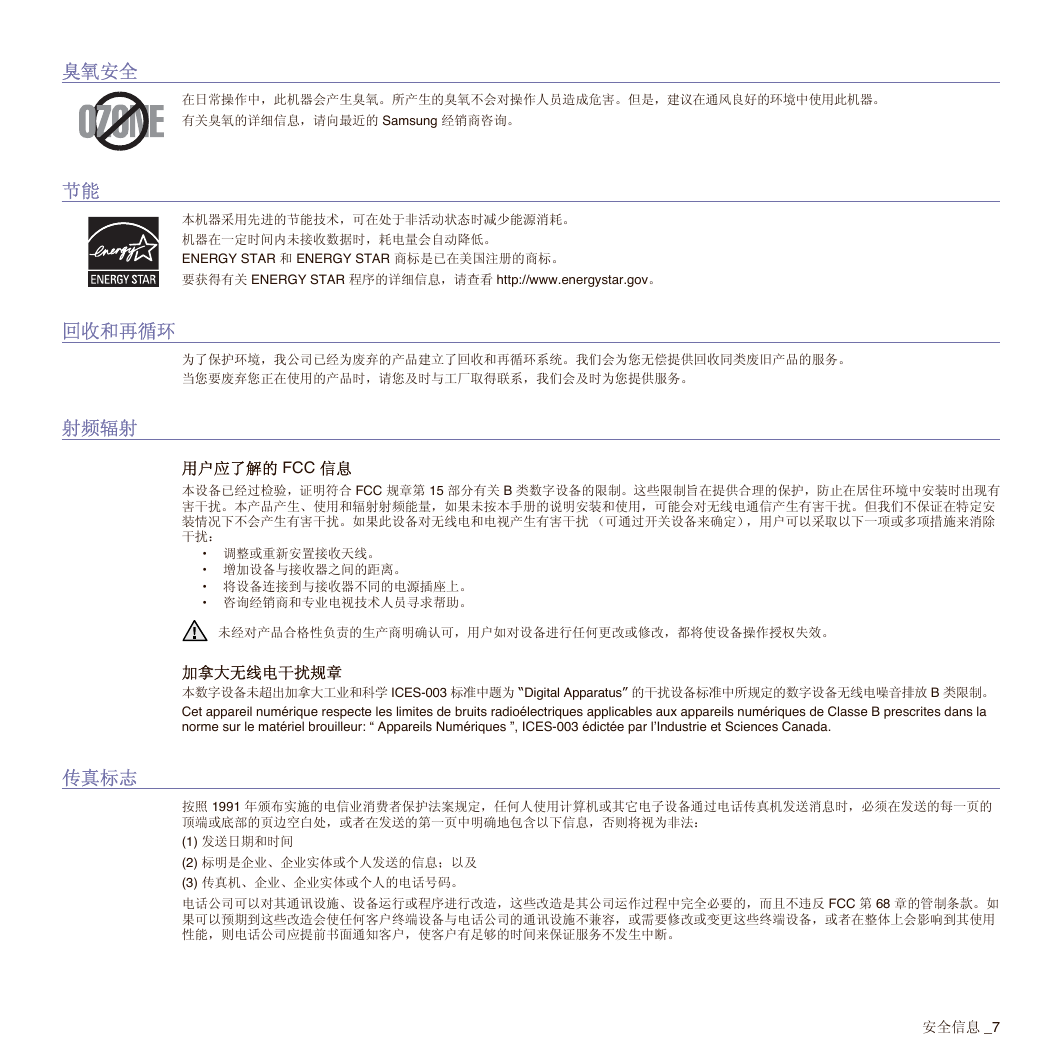

臭氧安全节能回收和再循环射频辐射传真标志在日常操作中，此机器会产生臭氧。所产生的臭氧不会对操作人员造成危害。但是，建议在通风良好的环境中使用此机器。有关臭氧的详细信息，请向最近的 Samsung 经销商咨询。本机器采用先进的节能技术，可在处于非活动状态时减少能源消耗。机器在一定时间内未接收数据时，耗电量会自动降低。 ENERGY STAR 和 ENERGY STAR 商标是已在美国注册的商标。要获得有关 ENERGY STAR 程序的详细信息，请查看 http://www.energystar.gov。为了保护环境，我公司已经为废弃的产品建立了回收和再循环系统。我们会为您无偿提供回收同类废旧产品的服务。当您要废弃您正在使用的产品时，请您及时与工厂取得联系，我们会及时为您提供服务。用户应了解的 FCC 信息本设备已经过检验，证明符合 FCC 规章第 15 部分有关 B 类数字设备的限制。这些限制旨在提供合理的保护，防止在居住环境中安装时出现有害干扰。本产品产生、使用和辐射射频能量，如果未按本手册的说明安装和使用，可能会对无线电通信产生有害干扰。但我们不保证在特定安装情况下不会产生有害干扰。如果此设备对无线电和电视产生有害干扰（可通过开关设备来确定），用户可以采取以下一项或多项措施来消除干扰： • 调整或重新安置接收天线。 • 增加设备与接收器之间的距离。 • 将设备连接到与接收器不同的电源插座上。 • 咨询经销商和专业电视技术人员寻求帮助。未经对产品合格性负责的生产商明确认可，用户如对设备进行任何更改或修改，都将使设备操作授权失效。加拿大无线电干扰规章本数字设备未超出加拿大工业和科学 ICES-003 标准中题为 “Digital Apparatus” 的干扰设备标准中所规定的数字设备无线电噪音排放 B 类限制。 Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur: “ Appareils Numériques ”, ICES-003 édictée par l’Industrie et Sciences Canada. 按照 1991 年颁布实施的电信业消费者保护法案规定，任何人使用计算机或其它电子设备通过电话传真机发送消息时，必须在发送的每一页的顶端或底部的页边空白处，或者在发送的第一页中明确地包含以下信息，否则将视为非法： (1) 发送日期和时间 (2) 标明是企业、企业实体或个人发送的信息；以及 (3) 传真机、企业、企业实体或个人的电话号码。电话公司可以对其通讯设施、设备运行或程序进行改造，这些改造是其公司运作过程中完全必要的，而且不违反 FCC 第 68 章的管制条款。如果可以预期到这些改造会使任何客户终端设备与电话公司的通讯设施不兼容，或需要修改或变更这些终端设备，或者在整体上会影响到其使用性能，则电话公司应提前书面通知客户，使客户有足够的时间来保证服务不发生中断。安全信息 _7

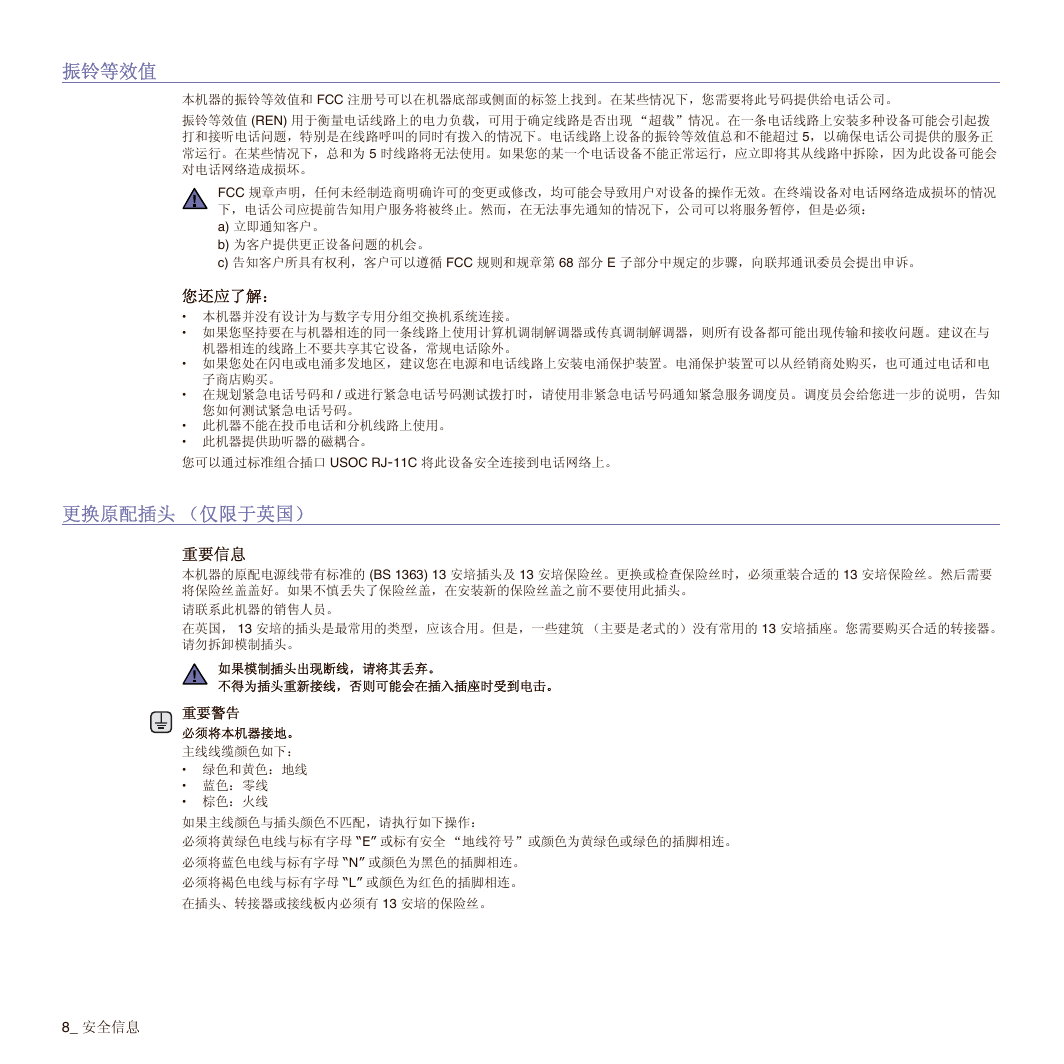

振铃等效值本机器的振铃等效值和 FCC 注册号可以在机器底部或侧面的标签上找到。在某些情况下，您需要将此号码提供给电话公司。振铃等效值 (REN) 用于衡量电话线路上的电力负载，可用于确定线路是否出现 “超载”情况。在一条电话线路上安装多种设备可能会引起拨打和接听电话问题，特别是在线路呼叫的同时有拨入的情况下。电话线路上设备的振铃等效值总和不能超过 5，以确保电话公司提供的服务正常运行。在某些情况下，总和为 5 时线路将无法使用。如果您的某一个电话设备不能正常运行，应立即将其从线路中拆除，因为此设备可能会对电话网络造成损坏。 FCC 规章声明，任何未经制造商明确许可的变更或修改，均可能会导致用户对设备的操作无效。在终端设备对电话网络造成损坏的情况下，电话公司应提前告知用户服务将被终止。然而，在无法事先通知的情况下，公司可以将服务暂停，但是必须： a) 立即通知客户。 b) 为客户提供更正设备问题的机会。 c) 告知客户所具有权利，客户可以遵循 FCC 规则和规章第 68 部分 E 子部分中规定的步骤，向联邦通讯委员会提出申诉。您还应了解： • 本机器并没有设计为与数字专用分组交换机系统连接。 • 如果您坚持要在与机器相连的同一条线路上使用计算机调制解调器或传真调制解调器，则所有设备都可能出现传输和接收问题。建议在与机器相连的线路上不要共享其它设备，常规电话除外。 • 如果您处在闪电或电涌多发地区，建议您在电源和电话线路上安装电涌保护装置。电涌保护装置可以从经销商处购买，也可通过电话和电子商店购买。 • 在规划紧急电话号码和 / 或进行紧急电话号码测试拨打时，请使用非紧急电话号码通知紧急服务调度员。调度员会给您进一步的说明，告知您如何测试紧急电话号码。 • 此机器不能在投币电话和分机线路上使用。 • 此机器提供助听器的磁耦合。您可以通过标准组合插口 USOC RJ-11C 将此设备安全连接到电话网络上。更换原配插头（仅限于英国）重要信息本机器的原配电源线带有标准的 (BS 1363) 13 安培插头及 13 安培保险丝。更换或检查保险丝时，必须重装合适的 13 安培保险丝。然后需要将保险丝盖盖好。如果不慎丢失了保险丝盖，在安装新的保险丝盖之前不要使用此插头。请联系此机器的销售人员。在英国， 13 安培的插头是最常用的类型，应该合用。但是，一些建筑（主要是老式的）没有常用的 13 安培插座。您需要购买合适的转接器。请勿拆卸模制插头。如果模制插头出现断线，请将其丢弃。不得为插头重新接线，否则可能会在插入插座时受到电击。重要警告必须将本机器接地。主线线缆颜色如下： • 绿色和黄色：地线 • 蓝色：零线 • 棕色：火线如果主线颜色与插头颜色不匹配，请执行如下操作：必须将黄绿色电线与标有字母 “E” 或标有安全 “地线符号”或颜色为黄绿色或绿色的插脚相连。必须将蓝色电线与标有字母 “N” 或颜色为黑色的插脚相连。必须将褐色电线与标有字母 “L” 或颜色为红色的插脚相连。在插头、转接器或接线板内必须有 13 安培的保险丝。 8_ 安全信息
