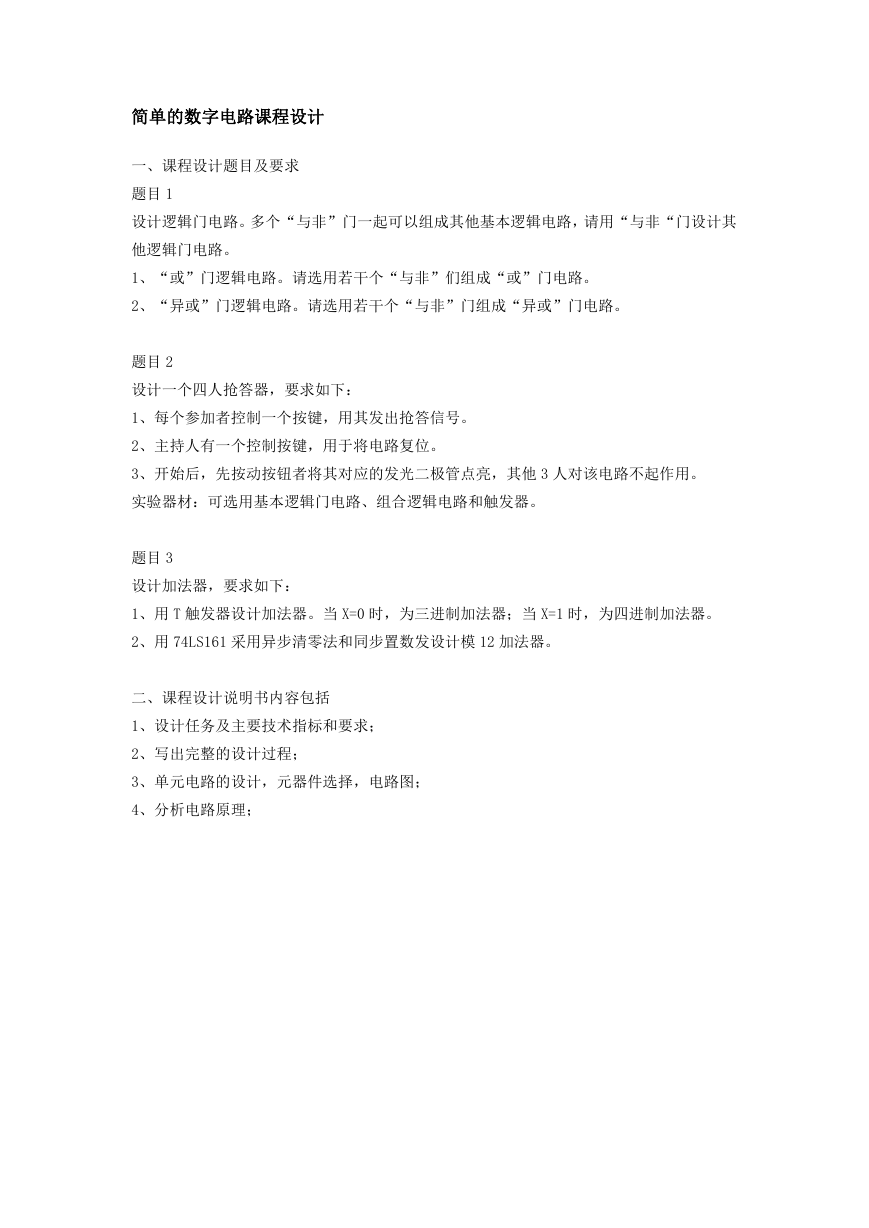

简单的数字电路课程设计 一、课程设计题目及要求 题目 1 设计逻辑门电路。多个“与非”门一起可以组成其他基本逻辑电路，请用“与非“门设计其 他逻辑门电路。 1、“或”门逻辑电路。请选用若干个“与非”们组成“或”门电路。 2、“异或”门逻辑电路。请选用若干个“与非”门组成“异或”门电路。 题目 2 设计一个四人抢答器，要求如下： 1、每个参加者控制一个按键，用其发出抢答信号。 2、主持人有一个控制按键，用于将电路复位。 3、开始后，先按动按钮者将其对应的发光二极管点亮，其他 3 人对该电路不起作用。 实验器材：可选用基本逻辑门电路、组合逻辑电路和触发器。 题目 3 设计加法器，要求如下： 1、用 T 触发器设计加法器。当 X=0 时，为三进制加法器；当 X=1 时，为四进制加法器。 2、用 74LS161 采用异步清零法和同步置数发设计模 12 加法器。 二、课程设计说明书内容包括 1、设计任务及主要技术指标和要求； 2、写出完整的设计过程； 3、单元电路的设计，元器件选择，电路图； 4、分析电路原理；
