2018 年浙江宁波大学机械原理考研真题
一、填空题(15 空,每空 2 分,共 30 分)
1
是
、
机
构
具
有
确
定
运
动
的
条
件
。
2、平行四边形机构的极位夹角
,它的行程速比系数 K=
。
3、当两构件组成转动副时,其速度瞬心在
处;组成移
动副时,其速度瞬心在
处;组成兼有相对滚动
和滑动的平面高副时,其速度瞬心在
上。
4、如摇杆长度和两个极限位置 DC1 , DC2 已定,设计曲柄摇杆机构,选定曲柄回转中心 A
点后,若
2ACl >
1ACl ,则连杆长度为
,曲柄长度为
。
5、使从动件与凸轮轮廓保待接触,可利用
力、
力或依靠特
殊的
制约。
6 、 一 对 标 准 渐 开 线 直 齿 圆 柱 齿 轮 传 动 的 实 际 中 心 距 大 于 标 准 中 心 距 时 , 其 传 动 比
(变大、变小或者不变),而啮合角变
(变大、变小或者不变)。
7、某机器的主轴平均角速度 m
100 rad/s
,机器运转的速度不均匀系数 0.05
,则该
机 器 的 最 大 角 速 度 max 等 于
rad/s , 最 小 角 速 度 min 等 于
rad/s 。
二、问答题(共 50 分)
1、何谓“自锁”,从受力的观点来看,什么条件下移动副自锁?什么条件下转动副自锁?(8
分)
2、何为行程速比系数?对心曲柄滑块机构的行程速比系数 K 等于多少?(8 分)
3、何谓渐开线齿轮传动的可分性?如令一对标准齿轮的中心距略大于标准中心距,能不能
传动?有什么不良影响?(8 分)
4、任意两个渐开线直齿轮要能够搭配起来,组成一个能满足定传动比要求的连续啮合传动,
这两轮必须满足的条件是什么?(8 分)
5、平面铰链四杆机构存在曲柄的条件是什么?选不同的杆为机架时,能得到何种机构?(8
分)
6、渐开线的形状取决于什么?若两个齿轮的模数和齿数分别相等,但压力角不同,它们的
齿廓渐开线形状是否相同?一对相啮合的两个齿轮,若它们的齿数不同,它们齿廓的渐开线
形状是否相同?(10 分)
三、计算题(共 35 分)
1、计算下列机构的自由度,并指出机构是否有确定运动 (10 分)
2、图示机构中,已知 = 45,
H
50
mm, 1
100
rad/s。在图中标出所有瞬心位置,
并用瞬心法确定图示位置构件 3 的瞬时速度 3v 的大小及方向。(10 分)

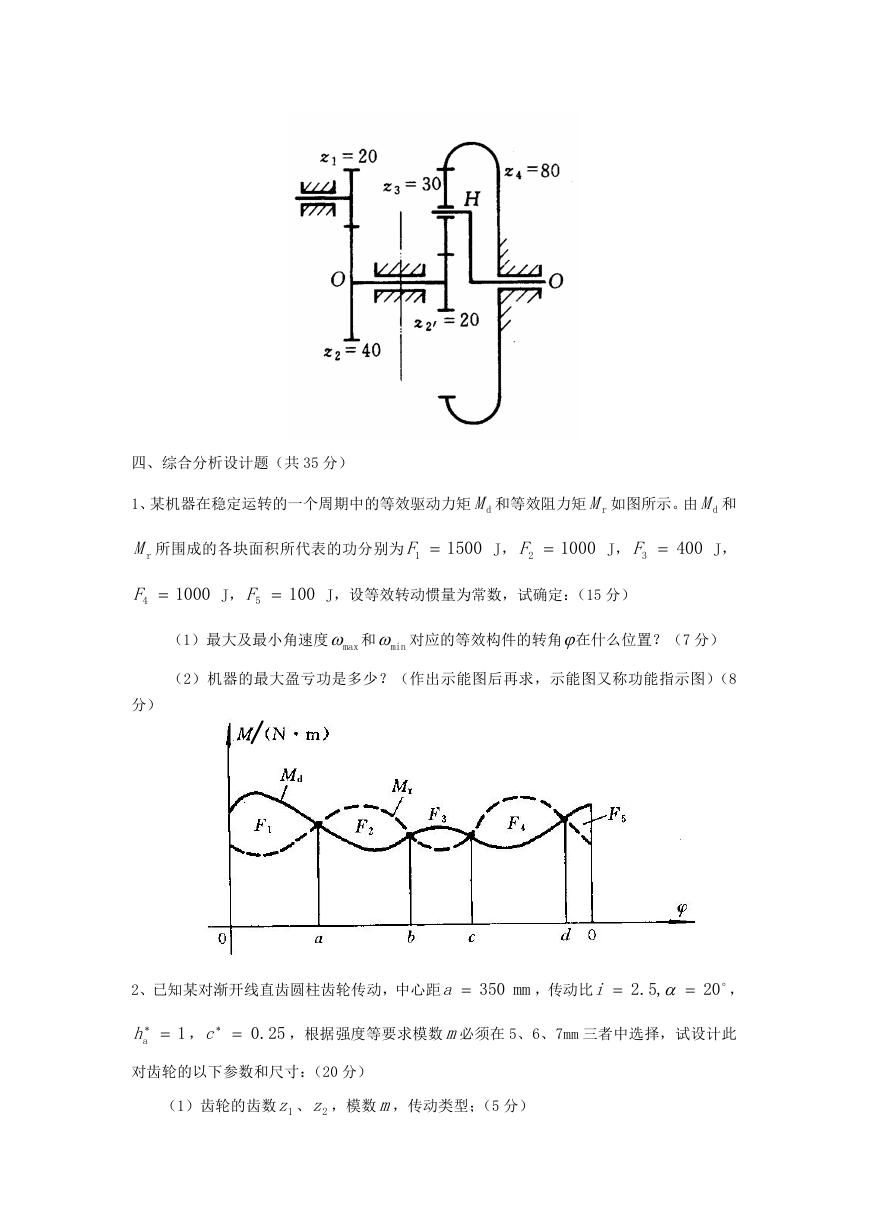

3、图示的轮系,设已知各轮齿数,试求其传动比 Hi1 。(15 分)
四、综合分析设计题(共 35 分)
1、某机器在稳定运转的一个周期中的等效驱动力矩 dM 和等效阻力矩 rM 如图所示。由 dM 和
rM 所围成的各块面积所代表的功分别为
1 F
1500
J,
2 F
1000
J,
3 F
400
J,
4 F
1000
J,
5 F
100
J,设等效转动惯量为常数,试确定:(15 分)
(1)最大及最小角速度 max 和 min 对应的等效构件的转角在什么位置?(7 分)
(2)机器的最大盈亏功是多少?(作出示能图后再求,示能图又称功能指示图)(8
分)
2、已知某对渐开线直齿圆柱齿轮传动,中心距
a
350
mm
,传动比
i
,5.2
20
,
a h
1
,
25.0c
,根据强度等要求模数 m必须在 5、6、7mm 三者中选择,试设计此
对齿轮的以下参数和尺寸:(20 分)
(1)齿轮的齿数 1z 、 2z ,模数 m,传动类型;(5 分)

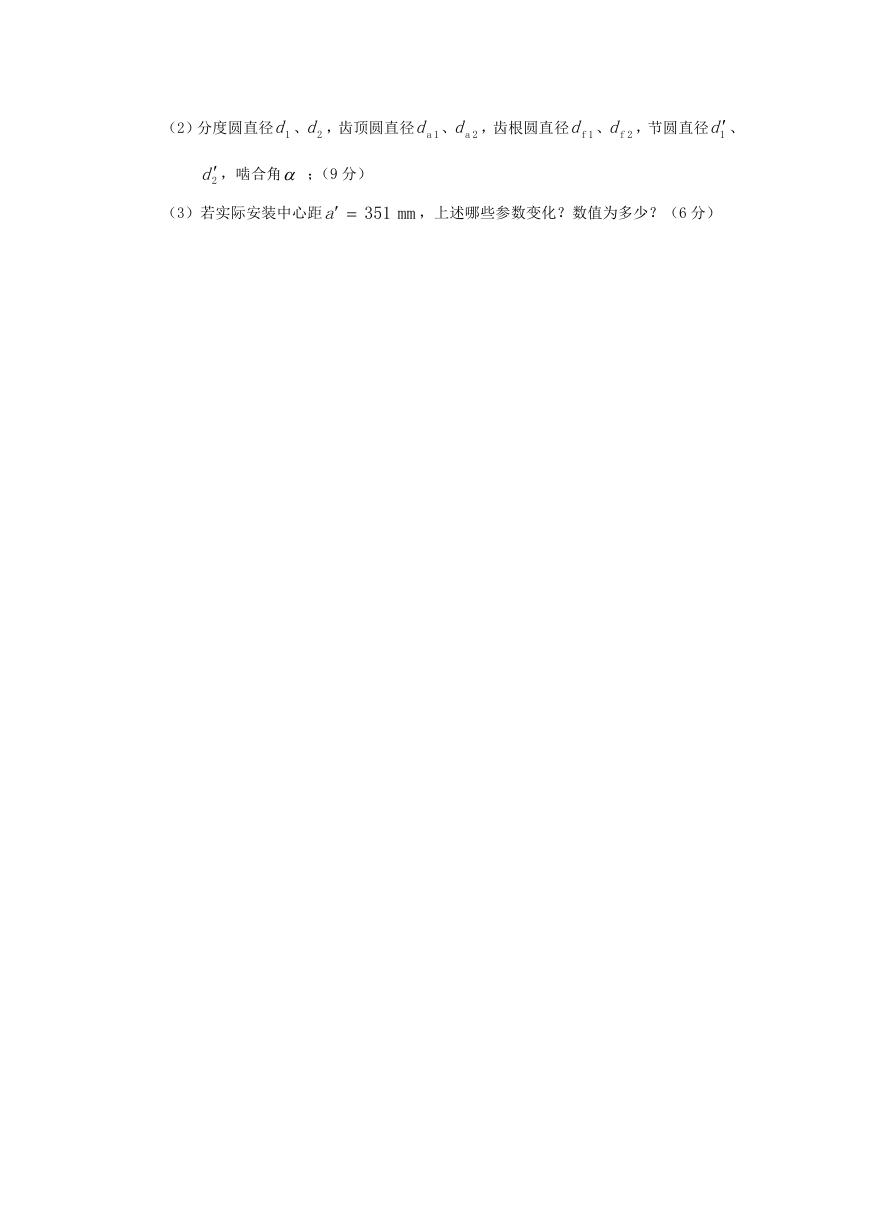

(2)分度圆直径 1d 、 2d ,齿顶圆直径 1ad 、 2ad ,齿根圆直径 1fd 、 2fd ,节圆直径 1d 、
2d ,啮合角 ;(9 分)
(3)若实际安装中心距
a
351
mm
,上述哪些参数变化?数值为多少?(6 分)
