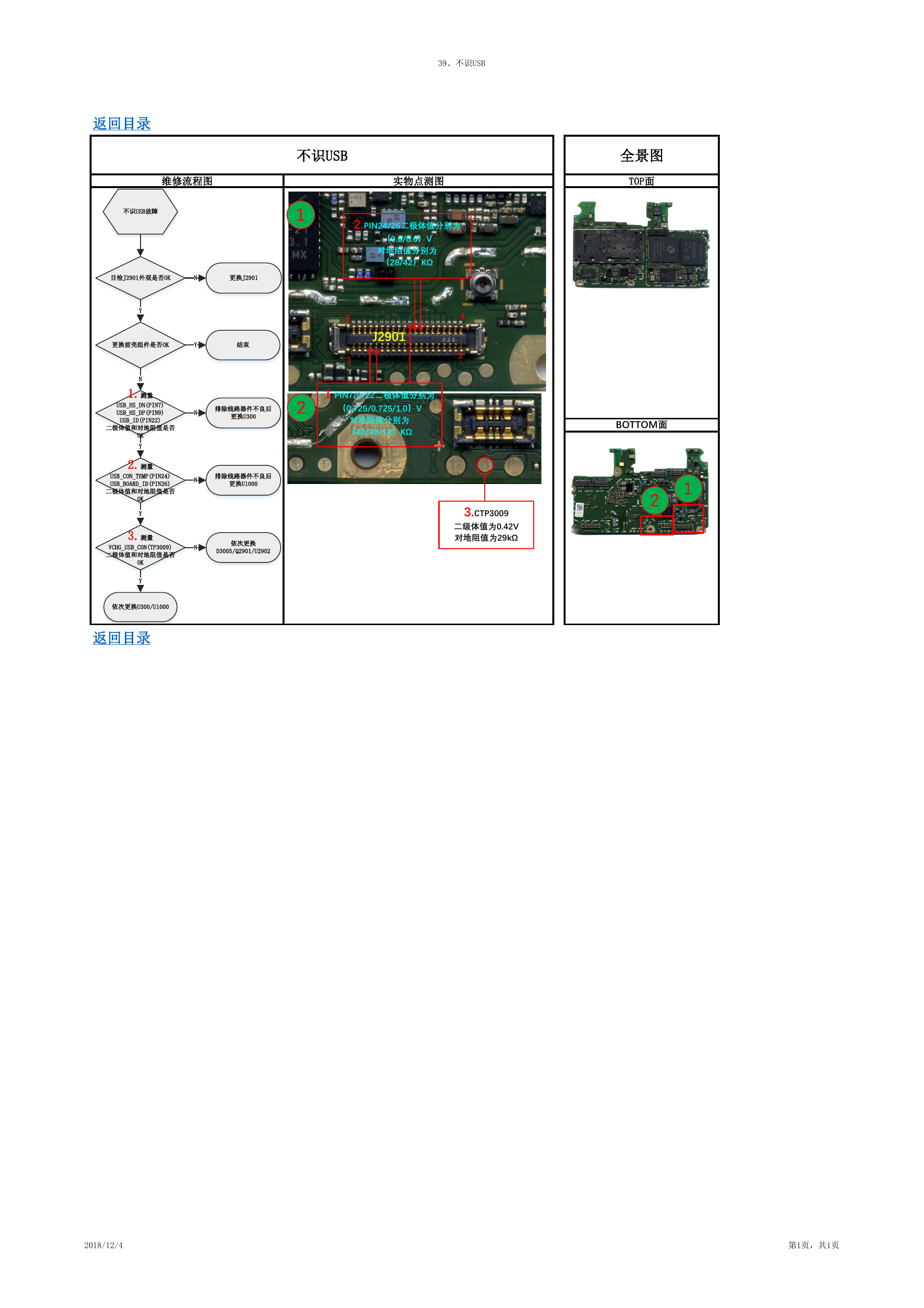

39、不识USB 返回目录 不识USB 维修流程图 实物点测图 全景图 TOP面 不识USB故障 1 目检J2901外观是否OK N 更换J2901 Y 更换前壳组件是否OK Y 结束 2.PIN24/26二极体值分别为 （0.6/0.6）V 对地阻值分别为 （28/42）KΩ 2 1 J2901 4 3 排除线路器件不良后 更换U300 2 1.PIN7/9/22二极体值分别为 （0.725/0.725/1.0）V 对地阻值分别为 （40/40/14）KΩ 排除线路器件不良后 更换U1000 依次更换 D3005/Q2901/U2902 3.CTP3009 二级体值为0.42V 对地阻值为29kΩ BOTTOM面 1 2 N 1.测量 USB_HS_DN(PIN7) USB_HS_DP(PIN9) USB_ID(PIN22) 二极体值和对地阻值是否 OK Y 2.测量 USB_CON_TEMP(PIN24) USB_BOARD_ID(PIN26) 二极体值和对地阻值是否 OK Y 3.测量 VCHG_USB_CON(TP3009) 二极体值和对地阻值是否 OK Y 依次更换U300/U1000 N N N 返回目录 2018/12/4 第1页，共1页
