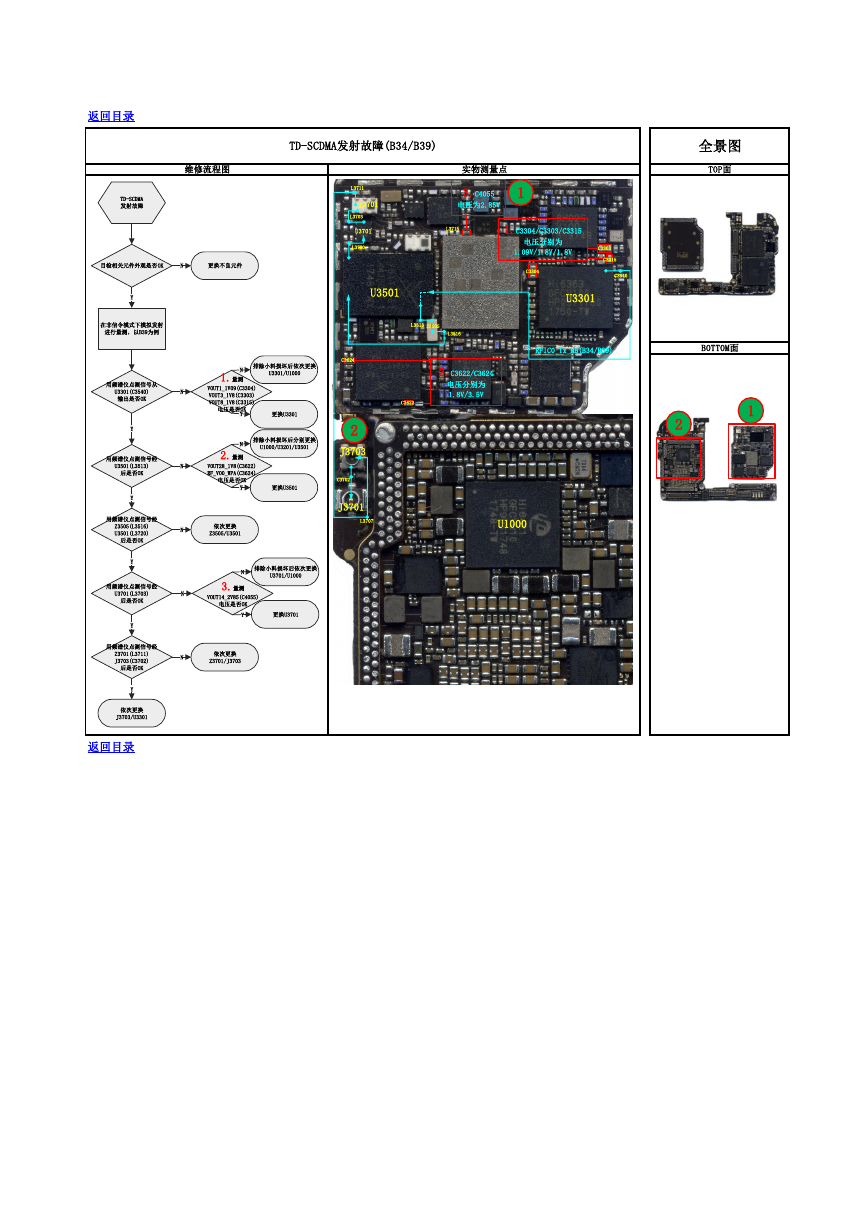

全景图 TOP面 实物测量点 3.C4055 电压为2.85V 1 L3715 1.C3304/C3303/C3315 电压分别为 1.09V/1.8V/1.8V C3304 C3303 C3315 C3540 U3301 L3513 Z3505 L3516 2.C3622/C3624 电压分别为 1.8V/3.5V C3622 U1000 RFIC0_Tx_MB(B34/B39) BOTTOM面 2 1 返回目录 TD-SCDMA发射故障(B34/B39) 维修流程图 L3711 Z3701 L3703 U3701 L3720 U3501 C3624 2 J3703 C3702 J3701 L3707 返回目录 TD-SCDMA发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B39为例用频谱仪点测信号从U3301(C3540)输出是否OK排除小料损坏后依次更换U3301/U1000NYY更换U3301NNY用频谱仪点测信号经U3501(L3513)后是否OK1.量测VOUT1_1V09(C3304)VOUT3_1V8(C3303)VOUT8_1V8(C3315)电压是否OK排除小料损坏后分别更换U1000/U3201/U35012.量测VOUT28_1V8(C3622)RF_VO0_WPA(C3624)电压是否OK更换U3501NNY用频谱仪点测信号经Z3505(L3516)U3501(L3720)后是否OK依次更换Z3505/U3501NY用频谱仪点测信号经U3701(L3703)后是否OKNY依次更换J3703/U3301Y3.量测VOUT14_2V85(C4055)电压是否OK排除小料损坏后依次更换U3701/U1000NY更换U3701用频谱仪点测信号经Z3701(L3711)J3703(C3702)后是否OKYN依次更换Z3701/J3703
