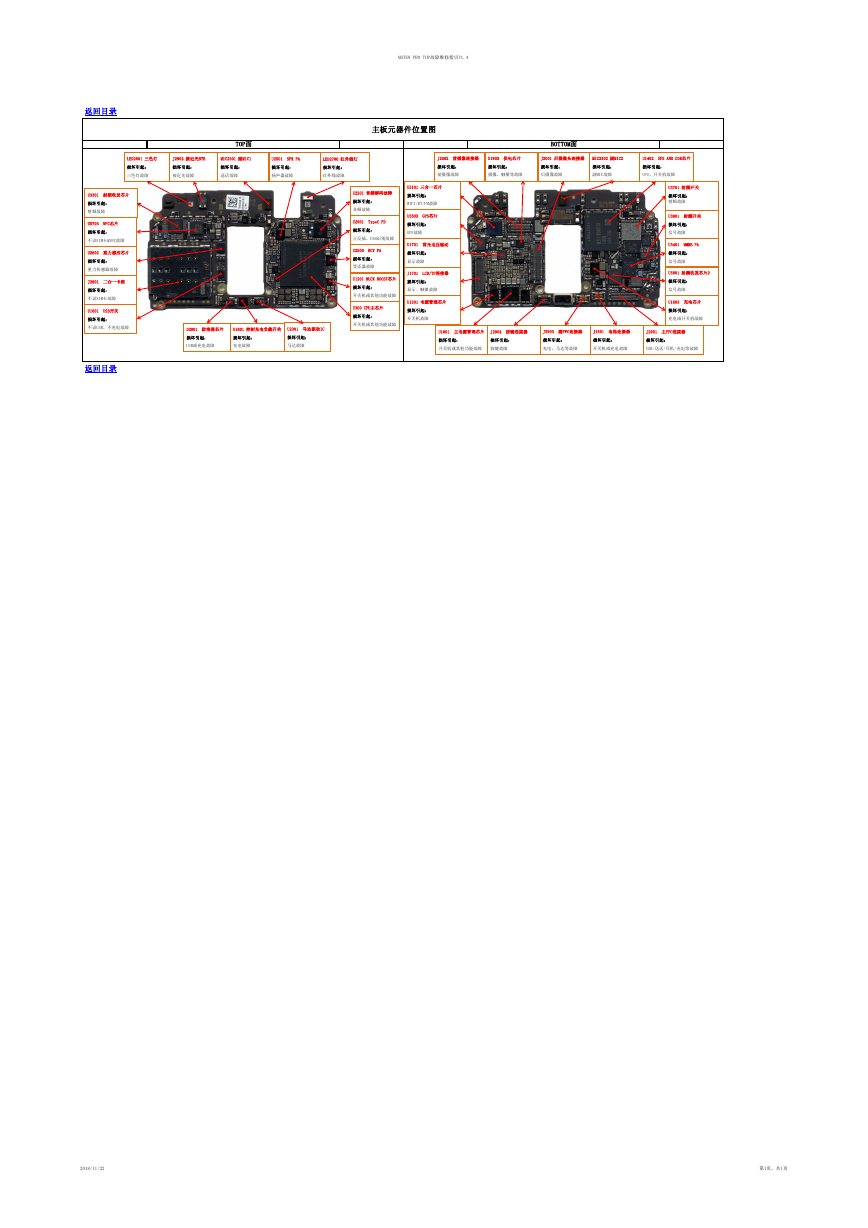

MATE9 PRO TOP故障维修指引V1.4 返回目录 TOP面 BOTTOM面 主板元器件位置图 LED2601 三色灯 J2902 接近光BTB MIC2301 副MIC1 U2501 SPK PA LED2700 红外线灯 J2002 前摄像连接器 U1903 供电芯片 J2001 后摄像头连接器 MIC2302 副MIC2 U1402 UFS AND DDR芯片 损坏引起： 三色灯故障 损坏引起： 接近光故障 损坏引起： 送话故障 损坏引起： 扬声器故障 损坏引起： 红外线故障 损坏引起： 前摄像故障 损坏引起： 损坏引起： 摄像、触摸等故障 后摄像故障 损坏引起： 副MIC故障 损坏引起： UFS、开关机故障 U3301 射频收发芯片 损坏引起： 射频故障 U5703 NFC芯片 损坏引起： 不识SIM卡&NFC故障 U2602 重力感应芯片 损坏引起： 重力传感器故障 J2801 二合一卡座 损坏引起： 不识SIM卡故障 U1601 USB开关 损坏引起： 不识USB、不充电故障 返回目录 U2201 音频解码故障 损坏引起： 音频故障 U2901 TypeC PD 损坏引起： 正反插、USB识别故障 U2500 RCV PA 损坏引起： 受话器故障 U1201 BUCK BOOST芯片 损坏引起： 开关机或其他功能故障 U300 CPU主芯片 损坏引起： 开关机或其他功能故障 U5101 三合一芯片 损坏引起： WIFI/BT/FM故障 U5603 GPS芯片 损坏引起： GPS故障 U1701 背光电压驱动 损坏引起： 显示故障 J1701 LCD/TP连接器 损坏引起： 显示、触摸故障 U1301 电源管理芯片 损坏引起： 开关机故障 U3701 射频开关 损坏引起： 射频故障 U3801 射频开关 损坏引起： 信号故障 U3401 MMMB PA 损坏引起： 信号故障 U5801 射频收发芯片2 损坏引起： 信号故障 U1603 充电芯片 损坏引起： 充电或开关机故障 U1001 主电源管理芯片 J2904 按键连接器 J2903 副FPC连接器 J1501 电池连接器 J2901 主FPC连接器 损坏引起： 损坏引起： 损坏引起： 损坏引起： 损坏引起： 开关机或其他功能故障 按键故障 充电、马达等故障 开关机或充电故障 USB/送话/耳机/充电等故障 D2901 防浪涌芯片 U1801 控制充电负载开关 U2301 马达驱动IC 损坏引起： 损坏引起： USB或充电故障 充电故障 损坏引起： 马达故障 2018/11/22 第1页，共1页
