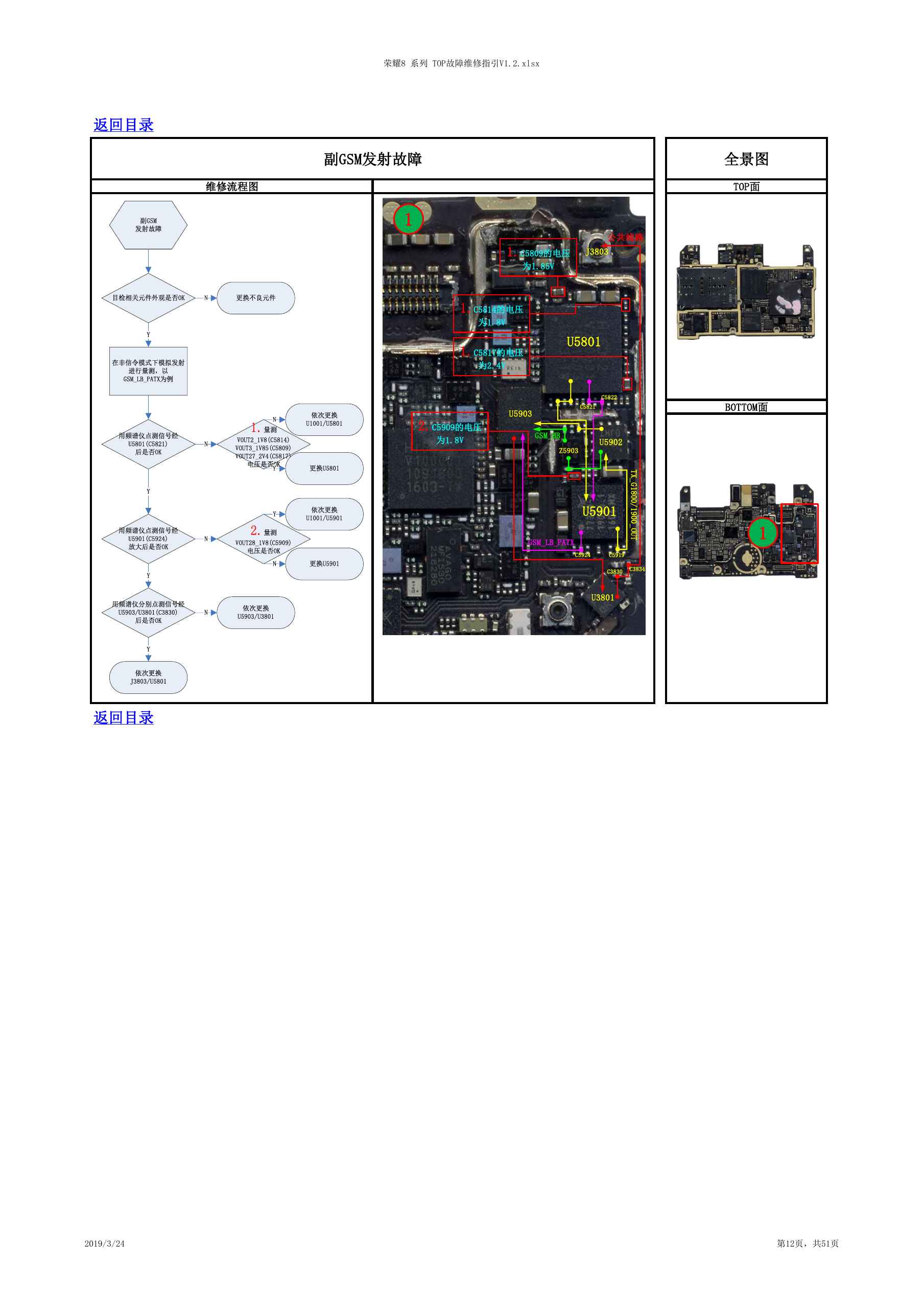

荣耀8 系列 TOP故障维修指引V1.2.xlsx 返回目录 维修流程图 副GSM发射故障 1 公共线路 1.C5809的电压 J3803 为1.85V 1.C5814的电压 为1.8V 1.C5817的电压 为2.4V U5801 2.C5909的电压 为1.8V U5903 C5822 C5821 GSM_HB Z5903 U5902 T X _ G 1 8 0 0 / 1 9 0 0 _ O U T U5901 GSM_LB_PATX C5924 C5919 C3830 C3834 U3801 全景图 TOP面 BOTTOM面 1 返回目录 2019/3/24 第12页，共51页 副GSM发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以GSM_LB_PATX为例用频谱仪点测信号经U5801(C5821)后是否OK1.量测VOUT2_1V8(C5814)VOUT3_1V85(C5809)VOUT27_2V4(C5817)电压是否OK依次更换U1001/U5801用频谱仪点测信号经U5901(C5924)放大后是否OKNYYNY更换U5801NNY2.量测VOUT28_1V8(C5909)电压是否OK更换U5901N依次更换U1001/U5901Y依次更换U5903/U3801用频谱仪分别点测信号经U5903/U3801(C3830)后是否OKN依次更换J3803/U5801Y
