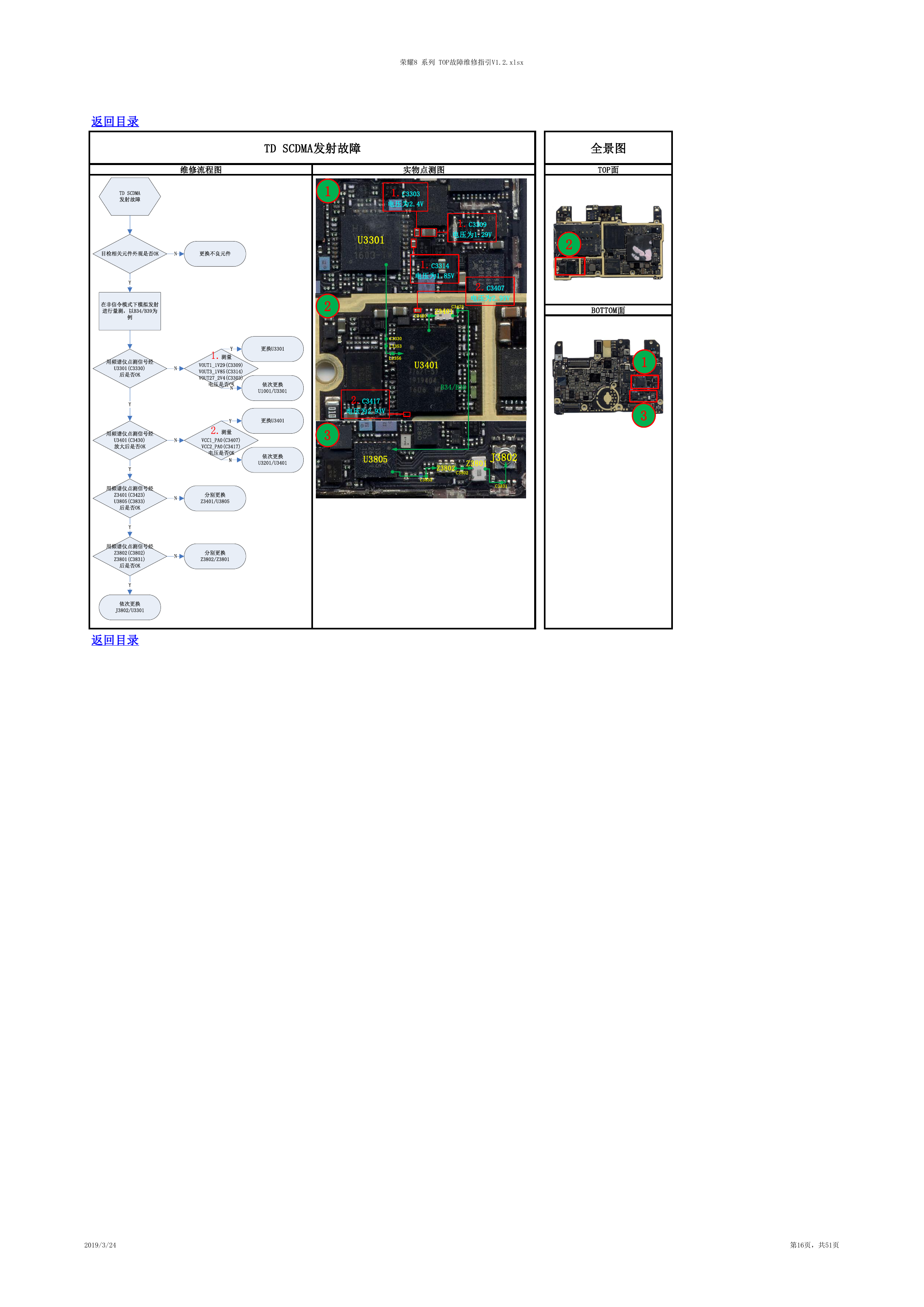

荣耀8 系列 TOP故障维修指引V1.2.xlsx 实物点测图 1.C3303 电压为2.4V 全景图 TOP面 U3301 1.C3309 电压为1.29V 2 1.C3314 电压为1.85V C3423 Z3401 C3430 C3330 L3353 L3356 U3401 B34/B39 2.C3417 电压为2.93V 2.C3407 电压为2.93V BOTTOM面 1 3 U3805 Z3802 Z3801 C3802 C3833 J3802 C3831 返回目录 TD SCDMA发射故障 维修流程图 1 2 3 返回目录 2019/3/24 第16页，共51页 TD SCDMA发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B34/B39为例用频谱仪点测信号经U3301(C3330)后是否OK用频谱仪点测信号经U3401(C3430)放大后是否OKYYNYNN1.测量VOUT1_1V29(C3309)VOUT3_1V85(C3314)VOUT27_2V4(C3303)电压是否OK更换U3301依次更换U1001/U3301YN2.测量VCC1_PA0(C3407)VCC2_PA0(C3417)电压是否OK更换U3401Y依次更换U3201/U3401N用频谱仪点测信号经Z3401(C3423)U3805(C3833)后是否OKN分别更换Z3401/U3805用频谱仪点测信号经Z3802(C3802)Z3801(C3831)后是否OKY分别更换Z3802/Z3801N依次更换J3802/U3301Y
