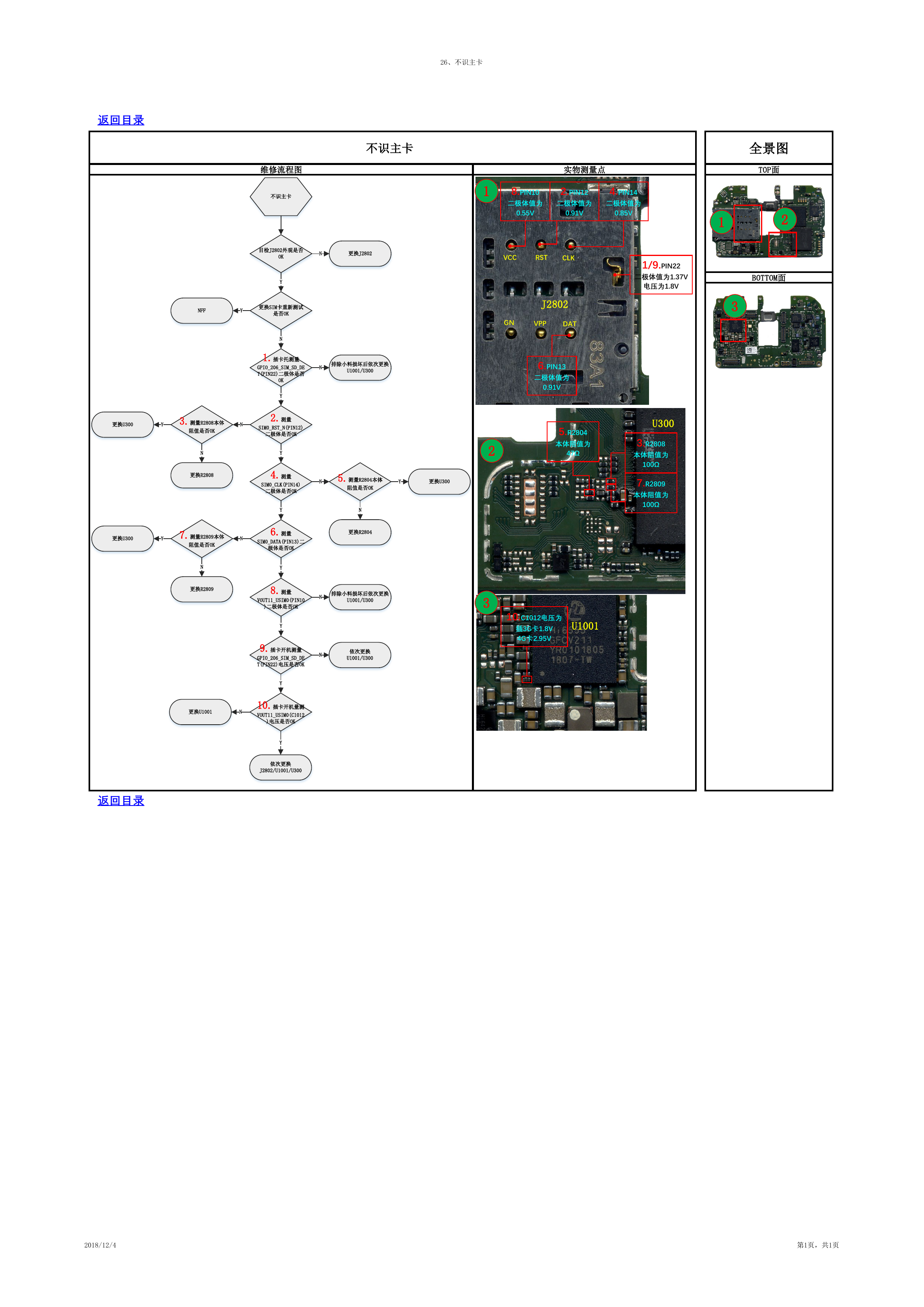

全景图 TOP面 1 2 BOTTOM面 3 26、不识主卡 不识主卡 实物测量点 1 8.PIN10 二极体值为 0.55V 2.PIN12 二极体值为 0.91V 4.PIN14 二极体值为 0.85V 1/9.PIN22 二极体值为1.37V 电压为1.8V U300 3.R2808 本体阻值为 100Ω 7.R2809 本体阻值为 100Ω N 更换J2802 N 排除小料损坏后依次更换 U1001/U300 N N N 5.测量R2804本体 阻值是否OK Y 更换U300 N 更换R2804 排除小料损坏后依次更换 U1001/U300 依次更换 U1001/U300 VCC RST CLK J2802 GN VPP DAT 6.PIN13 二极体值为 0.91V 5.R2804 本体阻值为 47Ω 10.C1012电压为 插3G卡1.8V 4G卡2.95V U1001 2 3 返回目录 维修流程图 不识主卡 目检J2802外观是否 OK Y NFF Y 更换SIM卡重新测试 是否OK N 1.插卡托测量 GPIO_206_SIM_SD_DE T(PIN22)二极体是否 OK Y 2.测量 SIM0_RST_N(PIN12) 二极体是否OK Y 4.测量 SIM0_CLK(PIN14) 二极体是否OK Y 6.测量 SIM0_DATA(PIN13)二 极体是否OK N N 更换U300 Y 3.测量R2808本体 阻值是否OK N 更换R2808 更换U300 Y 7.测量R2809本体 阻值是否OK N Y 更换R2809 更换U1001 N 8.测量 VOUT11_USIM0(PIN10 )二极体是否OK Y 9.插卡开机测量 GPIO_206_SIM_SD_DE T(PIN22)电压是否OK Y 10.插卡开机量测 VOUT11_USIM0(C1012 )电压是否OK Y 依次更换 J2802/U1001/U300 返回目录 2018/12/4 第1页，共1页
