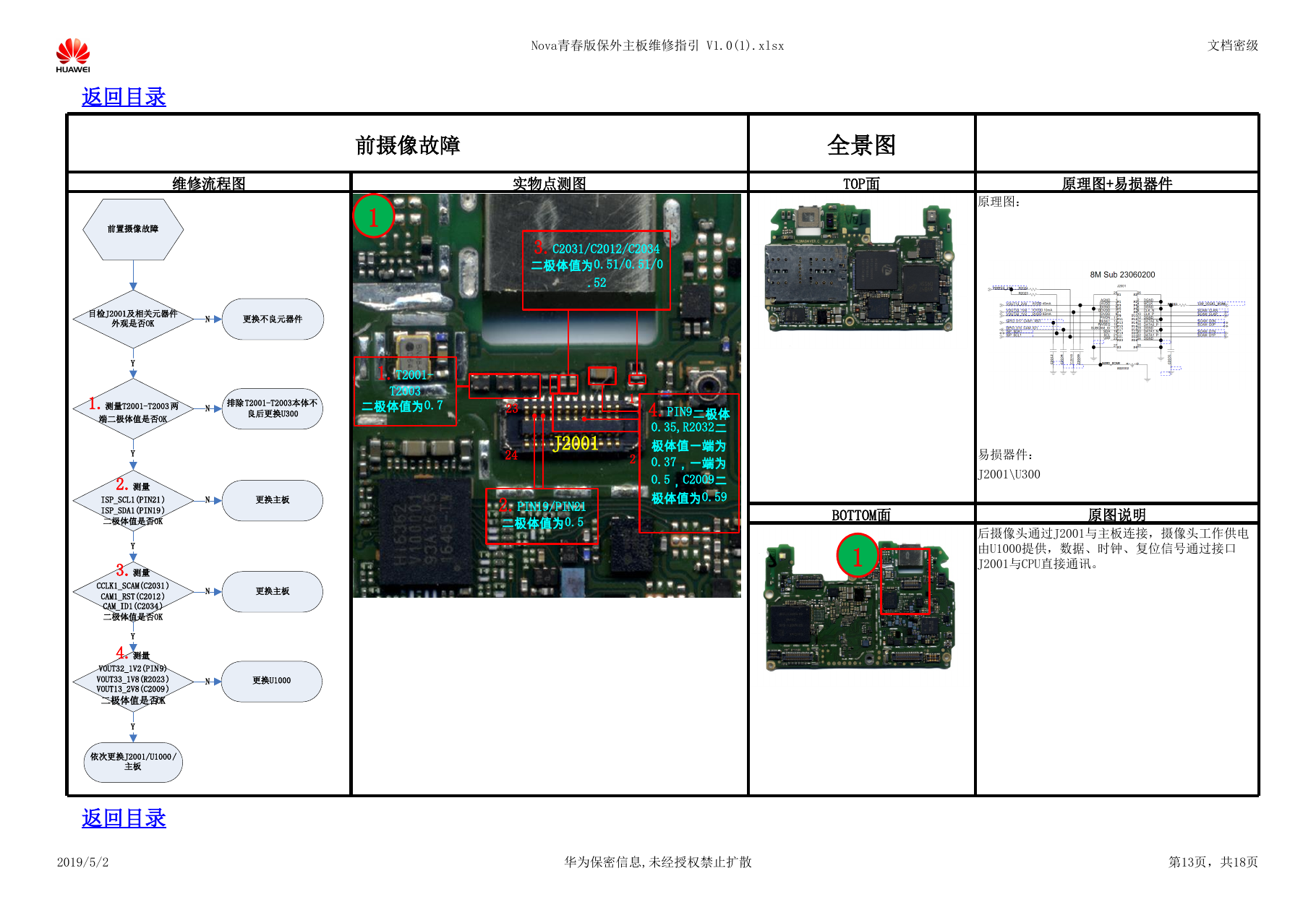

Nova青春版保外主板维修指引 V1.0(1).xlsx 文档密级 返回目录 前摄像故障 维修流程图 实物点测图 全景图 TOP面 原理图+易损器件 原理图： 1 1.T2001- T2003 二极体值为0.7 3.C2031/C2012/C2034 二极体值为0.51/0.51/0 .52 23 24 J2001 2.PIN19/PIN21 二极体值为0.5 1 2 4.PIN9二极体 0.35,R2032二 极体值一端为 0.37，一端为 0.5，C2009二 极体值为0.59 易损器件： J2001\U300 BOTTOM面 1 原图说明 后摄像头通过J2001与主板连接，摄像头工作供电 由U1000提供，数据、时钟、复位信号通过接口 J2001与CPU直接通讯。 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第13页，共18页 目检J2001及相关元器件外观是否OK前置摄像故障更换不良元器件排除T2001-T2003本体不良后更换U300N2.测量ISP_SCL1(PIN21)ISP_SDA1(PIN19)二极体值是否OK更换主板1.测量T2001-T2003两端二极体值是否OK NYY3.测量CCLK1_SCAM(C2031)CAM1_RST(C2012) CAM_ID1(C2034)二极体值是否OK更换主板NYNY依次更换J2001/U1000/主板4.测量VOUT32_1V2(PIN9)VOUT33_1V8(R2023) VOUT13_2V8(C2009)二极体值是否OKY更换U1000N
