华为荣耀6 H60-L04 维修指导.pdf

发布时间：2022-03-26 发布人：admin 分类：说明书 资料大小：5.63M 资料格式：pdf 举报 版权申诉
第1页 / 共50页
第2页 / 共50页
第3页 / 共50页
第4页 / 共50页
第5页 / 共50页
第6页 / 共50页
第7页 / 共50页
第8页 / 共50页
资料共50页，剩余部分请下载后查看

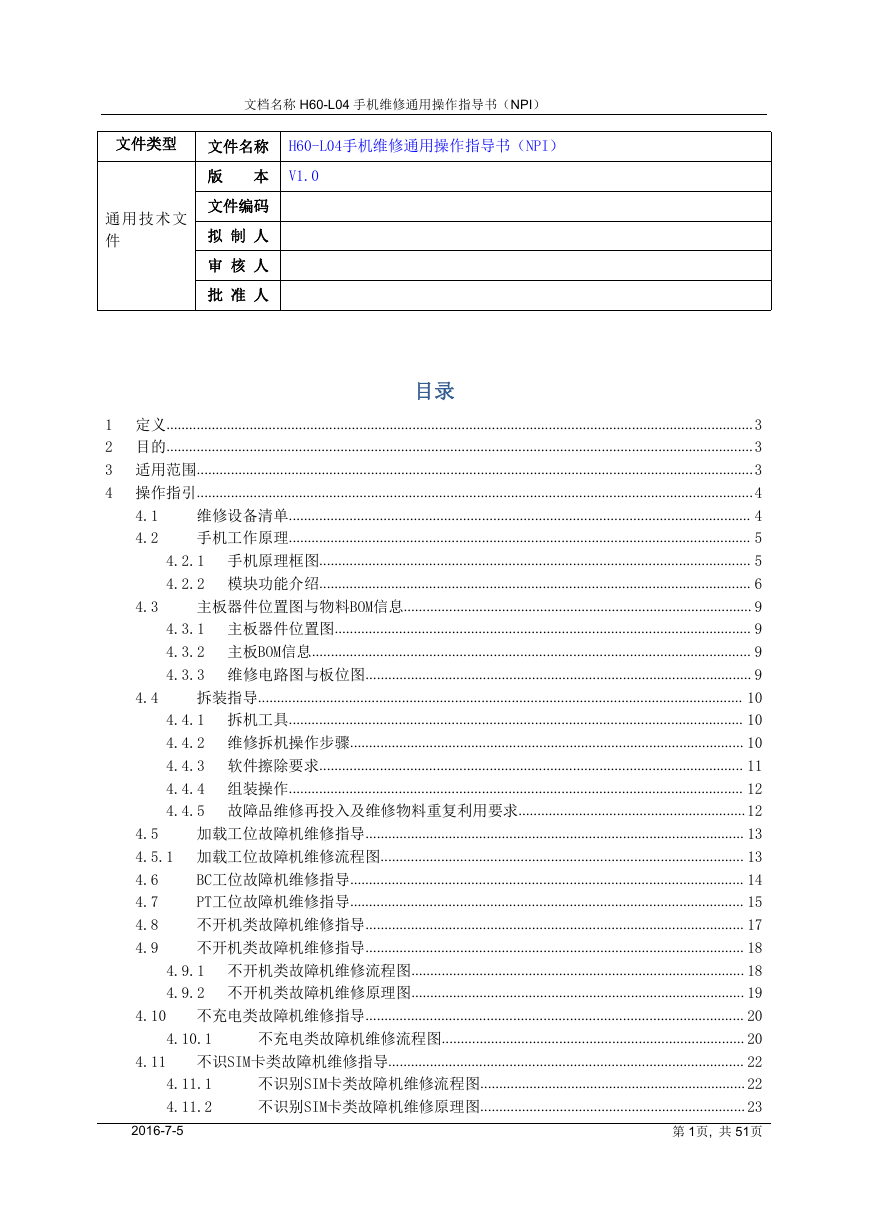

    文档名称 H60-L04 手机维修通用操作指导书（NPI） 文件类型 文件名称 H60-L04手机维修通用操作指导书（NPI） 通用技术文 件 版 本 V1.0 文件编码 拟 制 人 审 核 人 批 准 人 目录 4.1 4.2 4.3 4.4 1 定义........................................................................................................................................................... 3 2 目的........................................................................................................................................................... 3 3 适用范围...................................................................................................................................................3 4 操作指引...................................................................................................................................................4 维修设备清单.......................................................................................................................... 4 手机工作原理.......................................................................................................................... 5 4.2.1 手机原理框图.................................................................................................................. 5 4.2.2 模块功能介绍.................................................................................................................. 6 主板器件位置图与物料BOM信息............................................................................................ 9 4.3.1 主板器件位置图.............................................................................................................. 9 4.3.2 主板BOM信息.................................................................................................................... 9 4.3.3 维修电路图与板位图...................................................................................................... 9 拆装指导................................................................................................................................ 10 4.4.1 拆机工具........................................................................................................................ 10 4.4.2 维修拆机操作步骤........................................................................................................ 10 4.4.3 软件擦除要求................................................................................................................ 11 4.4.4 组装操作........................................................................................................................ 12 4.4.5 故障品维修再投入及维修物料重复利用要求............................................................ 12 加载工位故障机维修指导.................................................................................................... 13 4.5 4.5.1 加载工位故障机维修流程图................................................................................................ 13 BC工位故障机维修指导........................................................................................................ 14 4.6 PT工位故障机维修指导........................................................................................................ 15 4.7 不开机类故障机维修指导.................................................................................................... 17 4.8 不开机类故障机维修指导.................................................................................................... 18 4.9 4.9.1 不开机类故障机维修流程图........................................................................................ 18 4.9.2 不开机类故障机维修原理图........................................................................................ 19 4.10 不充电类故障机维修指导.................................................................................................... 20 不充电类故障机维修流程图................................................................................ 20 4.11 不识SIM卡类故障机维修指导.............................................................................................. 22 不识别SIM卡类故障机维修流程图...................................................................... 22 不识别SIM卡类故障机维修原理图...................................................................... 23 第 1页, 共 51页 4.11.1 4.11.2 2016-7-5 4.10.1

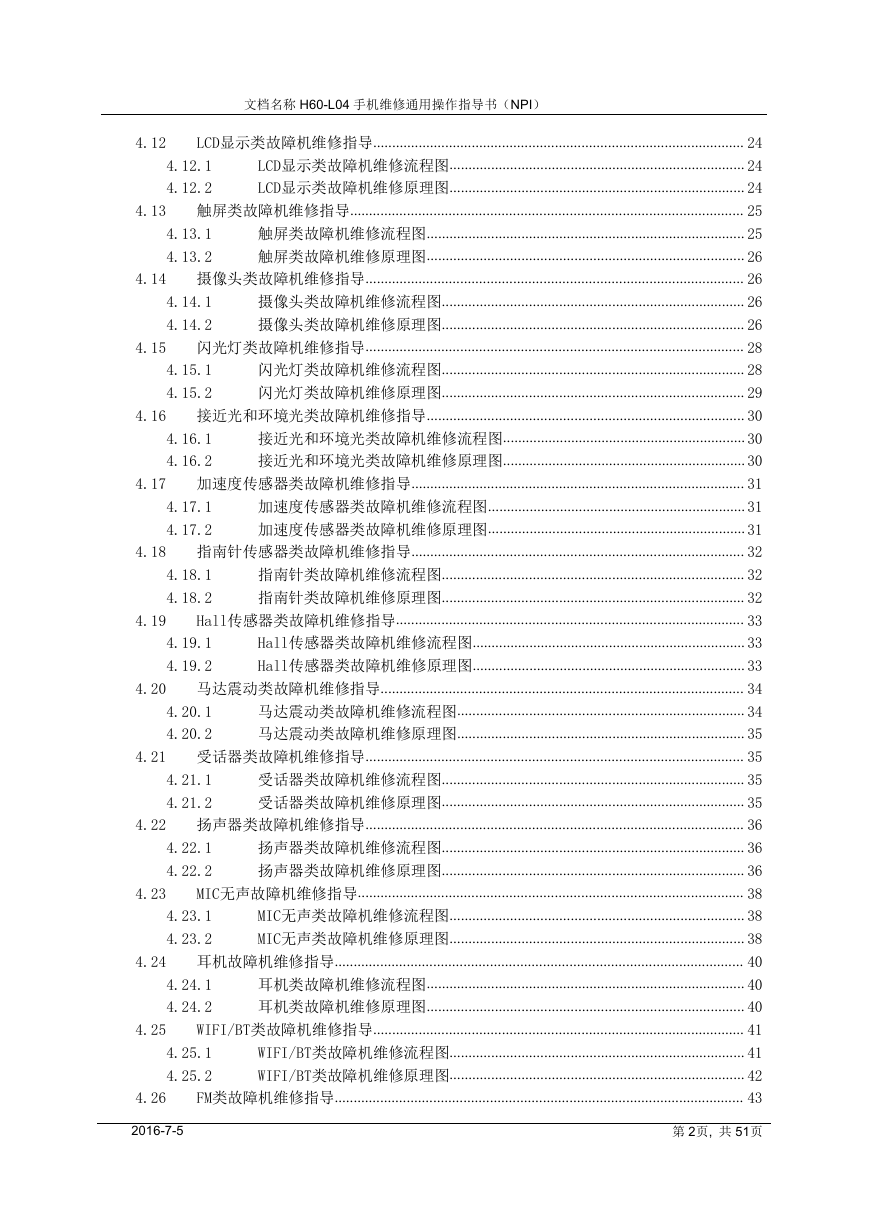

    文档名称 H60-L04 手机维修通用操作指导书（NPI） 4.12 4.13.1 4.13.2 4.14.1 4.14.2 4.12.1 4.12.2 4.18.1 4.18.2 4.15.1 4.15.2 4.16.1 4.16.2 4.17.1 4.17.2 LCD显示类故障机维修指导.................................................................................................. 24 LCD显示类故障机维修流程图.............................................................................. 24 LCD显示类故障机维修原理图.............................................................................. 24 4.13 触屏类故障机维修指导........................................................................................................ 25 触屏类故障机维修流程图.................................................................................... 25 触屏类故障机维修原理图.................................................................................... 26 4.14 摄像头类故障机维修指导.................................................................................................... 26 摄像头类故障机维修流程图................................................................................ 26 摄像头类故障机维修原理图................................................................................ 26 4.15 闪光灯类故障机维修指导.................................................................................................... 28 闪光灯类故障机维修流程图................................................................................ 28 闪光灯类故障机维修原理图................................................................................ 29 4.16 接近光和环境光类故障机维修指导.................................................................................... 30 接近光和环境光类故障机维修流程图................................................................ 30 接近光和环境光类故障机维修原理图................................................................ 30 4.17 加速度传感器类故障机维修指导........................................................................................ 31 加速度传感器类故障机维修流程图.................................................................... 31 加速度传感器类故障机维修原理图.................................................................... 31 4.18 指南针传感器类故障机维修指导........................................................................................ 32 指南针类故障机维修流程图................................................................................ 32 指南针类故障机维修原理图................................................................................ 32 Hall传感器类故障机维修指导............................................................................................ 33 Hall传感器类故障机维修流程图........................................................................ 33 Hall传感器类故障机维修原理图........................................................................ 33 4.20 马达震动类故障机维修指导................................................................................................ 34 马达震动类故障机维修流程图............................................................................ 34 马达震动类故障机维修原理图............................................................................ 35 4.21 受话器类故障机维修指导.................................................................................................... 35 受话器类故障机维修流程图................................................................................ 35 受话器类故障机维修原理图................................................................................ 35 4.22 扬声器类故障机维修指导.................................................................................................... 36 扬声器类故障机维修流程图................................................................................ 36 扬声器类故障机维修原理图................................................................................ 36 MIC无声故障机维修指导...................................................................................................... 38 MIC无声类故障机维修流程图.............................................................................. 38 MIC无声类故障机维修原理图.............................................................................. 38 4.24 耳机故障机维修指导............................................................................................................ 40 耳机类故障机维修流程图.................................................................................... 40 耳机类故障机维修原理图.................................................................................... 40 WIFI/BT类故障机维修指导.................................................................................................. 41 WIFI/BT类故障机维修流程图.............................................................................. 41 WIFI/BT类故障机维修原理图.............................................................................. 42 FM类故障机维修指导............................................................................................................ 43 4.19.1 4.19.2 4.20.1 4.20.2 4.21.1 4.21.2 4.22.1 4.22.2 4.23.1 4.23.2 4.24.1 4.24.2 4.25.1 4.25.2 4.19 4.23 4.25 4.26 2016-7-5 第 2页, 共 51页

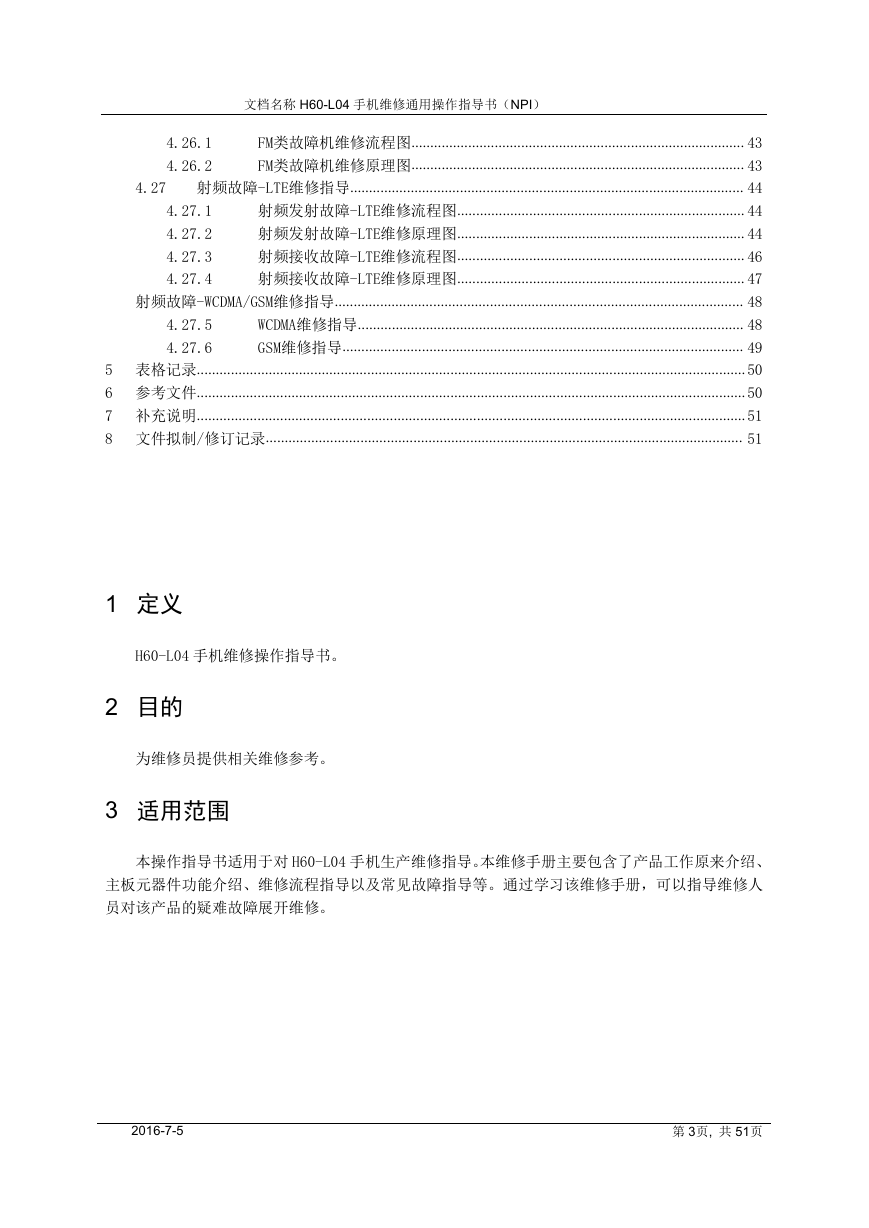

    文档名称 H60-L04 手机维修通用操作指导书（NPI） 4.26.1 4.26.2 4.27.5 4.27.6 4.27.1 4.27.2 4.27.3 4.27.4 FM类故障机维修流程图........................................................................................ 43 FM类故障机维修原理图........................................................................................ 43 4.27 射频故障-LTE维修指导........................................................................................................ 44 射频发射故障-LTE维修流程图............................................................................ 44 射频发射故障-LTE维修原理图............................................................................ 44 射频接收故障-LTE维修流程图............................................................................ 46 射频接收故障-LTE维修原理图............................................................................ 47 射频故障-WCDMA/GSM维修指导............................................................................................................ 48 WCDMA维修指导...................................................................................................... 48 GSM维修指导.......................................................................................................... 49 5 表格记录................................................................................................................................................. 50 6 参考文件................................................................................................................................................. 50 7 补充说明................................................................................................................................................. 51 8 文件拟制/修订记录.............................................................................................................................. 51 1 定义 H60-L04 手机维修操作指导书。 2 目的 为维修员提供相关维修参考。 3 适用范围 本操作指导书适用于对 H60-L04 手机生产维修指导。本维修手册主要包含了产品工作原来介绍、 主板元器件功能介绍、维修流程指导以及常见故障指导等。通过学习该维修手册，可以指导维修人 员对该产品的疑难故障展开维修。 2016-7-5 第 3页, 共 51页

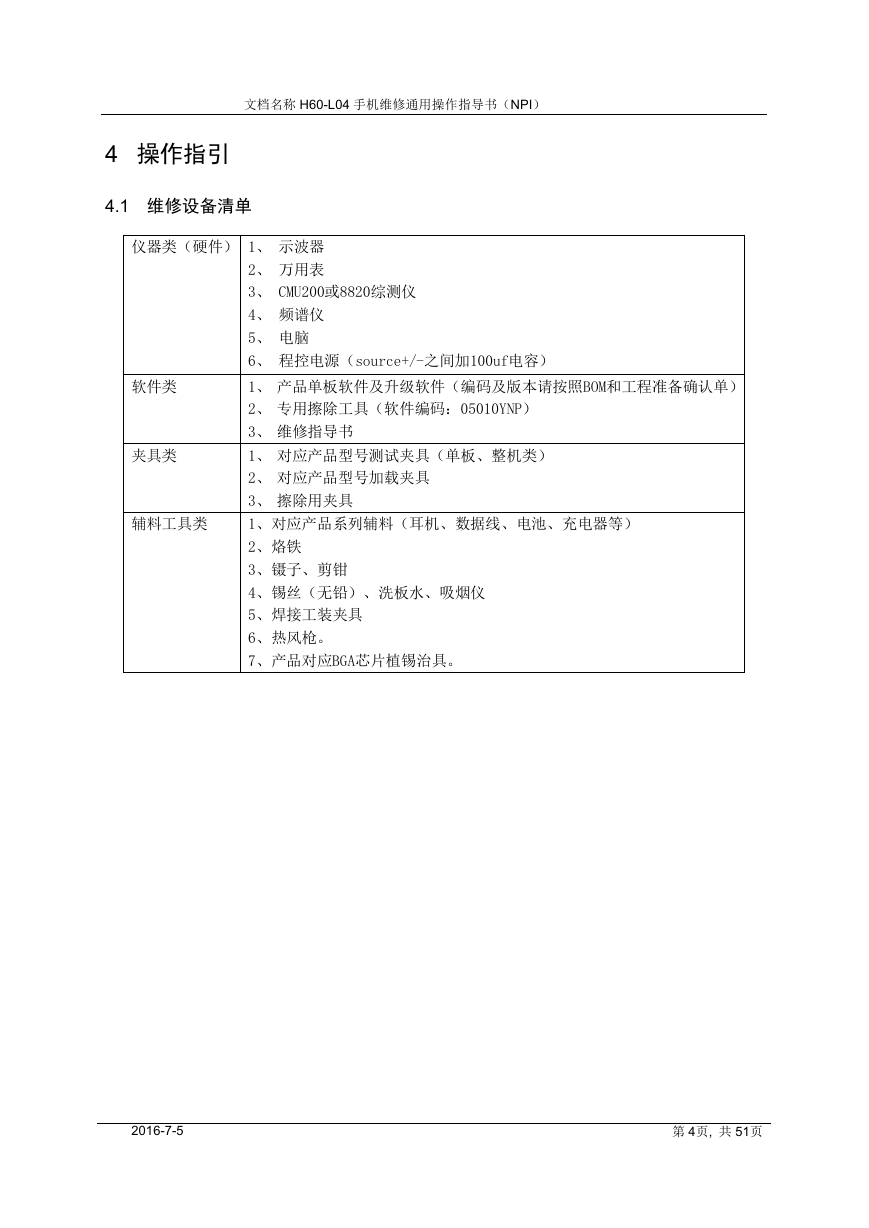

    文档名称 H60-L04 手机维修通用操作指导书（NPI） 4 操作指引 4.1 维修设备清单 仪器类（硬件） 1、 示波器 2、 万用表 3、 CMU200或8820综测仪 4、 频谱仪 5、 电脑 6、 程控电源（source+/-之间加100uf电容） 软件类 夹具类 辅料工具类 1、 产品单板软件及升级软件（编码及版本请按照BOM和工程准备确认单） 2、 专用擦除工具（软件编码：05010YNP） 3、 维修指导书 1、 对应产品型号测试夹具（单板、整机类） 2、 对应产品型号加载夹具 3、 擦除用夹具 1、对应产品系列辅料（耳机、数据线、电池、充电器等） 2、烙铁 3、镊子、剪钳 4、锡丝（无铅）、洗板水、吸烟仪 5、焊接工装夹具 6、热风枪。 7、产品对应BGA芯片植锡治具。 2016-7-5 第 4页, 共 51页

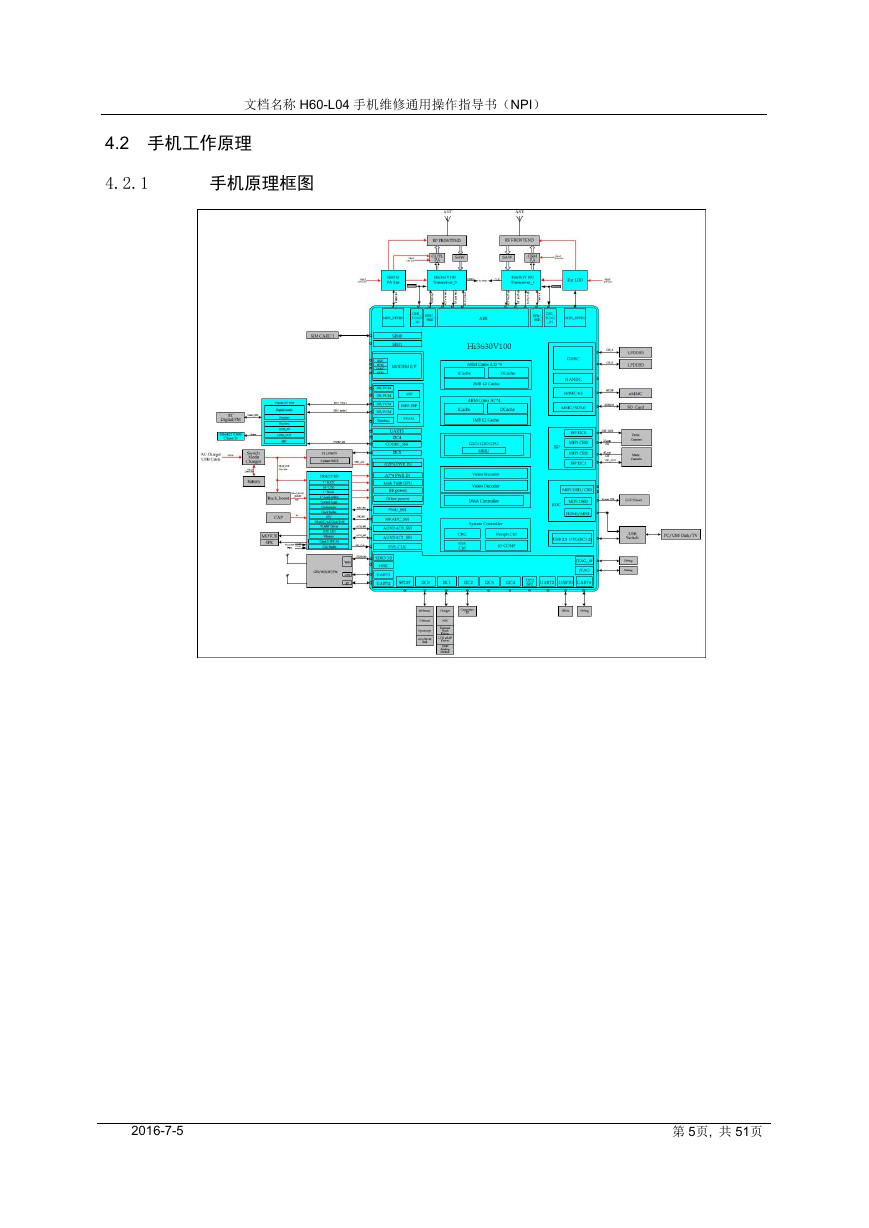

    文档名称 H60-L04 手机维修通用操作指导书（NPI） 4.2 手机工作原理 4.2.1 手机原理框图 2016-7-5 第 5页, 共 51页

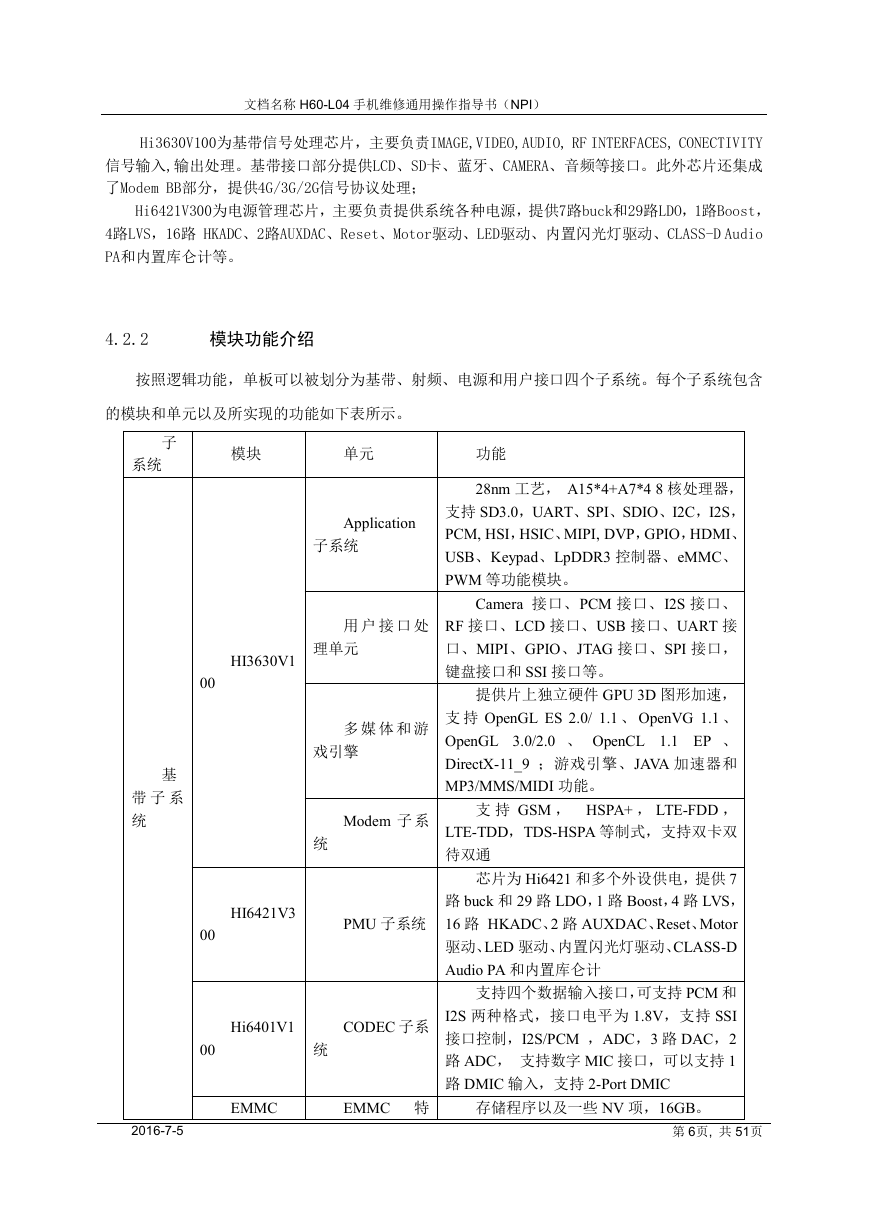

    文档名称 H60-L04 手机维修通用操作指导书（NPI） Hi3630V100为基带信号处理芯片，主要负责IMAGE,VIDEO,AUDIO, RF INTERFACES, CONECTIVITY 信号输入,输出处理。基带接口部分提供LCD、SD卡、蓝牙、CAMERA、音频等接口。此外芯片还集成 了Modem BB部分，提供4G/3G/2G信号协议处理； Hi6421V300为电源管理芯片，主要负责提供系统各种电源，提供7路buck和29路LDO，1路Boost， 4路LVS，16路 HKADC、2路AUXDAC、Reset、Motor驱动、LED驱动、内置闪光灯驱动、CLASS-D Audio PA和内置库仑计等。 4.2.2 模块功能介绍 按照逻辑功能，单板可以被划分为基带、射频、电源和用户接口四个子系统。每个子系统包含 的模块和单元以及所实现的功能如下表所示。 子 系统 模块 单元 功能 Application 子系统 用 户 接 口 处 HI3630V1 理单元 多 媒 体 和 游 戏引擎 Modem 子 系 统 HI6421V3 PMU 子系统 Hi6401V1 CODEC 子系 统 00 00 00 28nm 工艺， A15*4+A7*4 8 核处理器， 支持 SD3.0，UART、SPI、SDIO、I2C，I2S， PCM, HSI，HSIC、MIPI, DVP，GPIO，HDMI、 USB、Keypad、LpDDR3 控制器、eMMC、 PWM 等功能模块。 Camera 接口、PCM 接口、I2S 接口、 RF 接口、LCD 接口、USB 接口、UART 接 口、MIPI、GPIO、JTAG 接口、SPI 接口， 键盘接口和 SSI 接口等。 提供片上独立硬件 GPU 3D 图形加速， 支 持 OpenGL ES 2.0/ 1.1 、 OpenVG 1.1 、 OpenGL 3.0/2.0 、 OpenCL 1.1 EP 、 DirectX-11_9 ；游戏引擎、JAVA 加速器和 MP3/MMS/MIDI 功能。 支 持 GSM ， HSPA+ ， LTE-FDD ， LTE-TDD，TDS-HSPA 等制式，支持双卡双 待双通 芯片为 Hi6421 和多个外设供电，提供 7 路 buck 和 29 路 LDO，1 路 Boost，4 路 LVS， 16 路 HKADC、2 路 AUXDAC、Reset、Motor 驱动、LED 驱动、内置闪光灯驱动、CLASS-D Audio PA 和内置库仑计 支持四个数据输入接口，可支持 PCM 和 I2S 两种格式，接口电平为 1.8V，支持 SSI 接口控制，I2S/PCM ，ADC，3 路 DAC，2 路 ADC， 支持数字 MIC 接口，可以支持 1 路 DMIC 输入，支持 2-Port DMIC 基 带 子 系 统 EMMC EMMC 特 存储程序以及一些 NV 项，16GB。 2016-7-5 第 6页, 共 51页

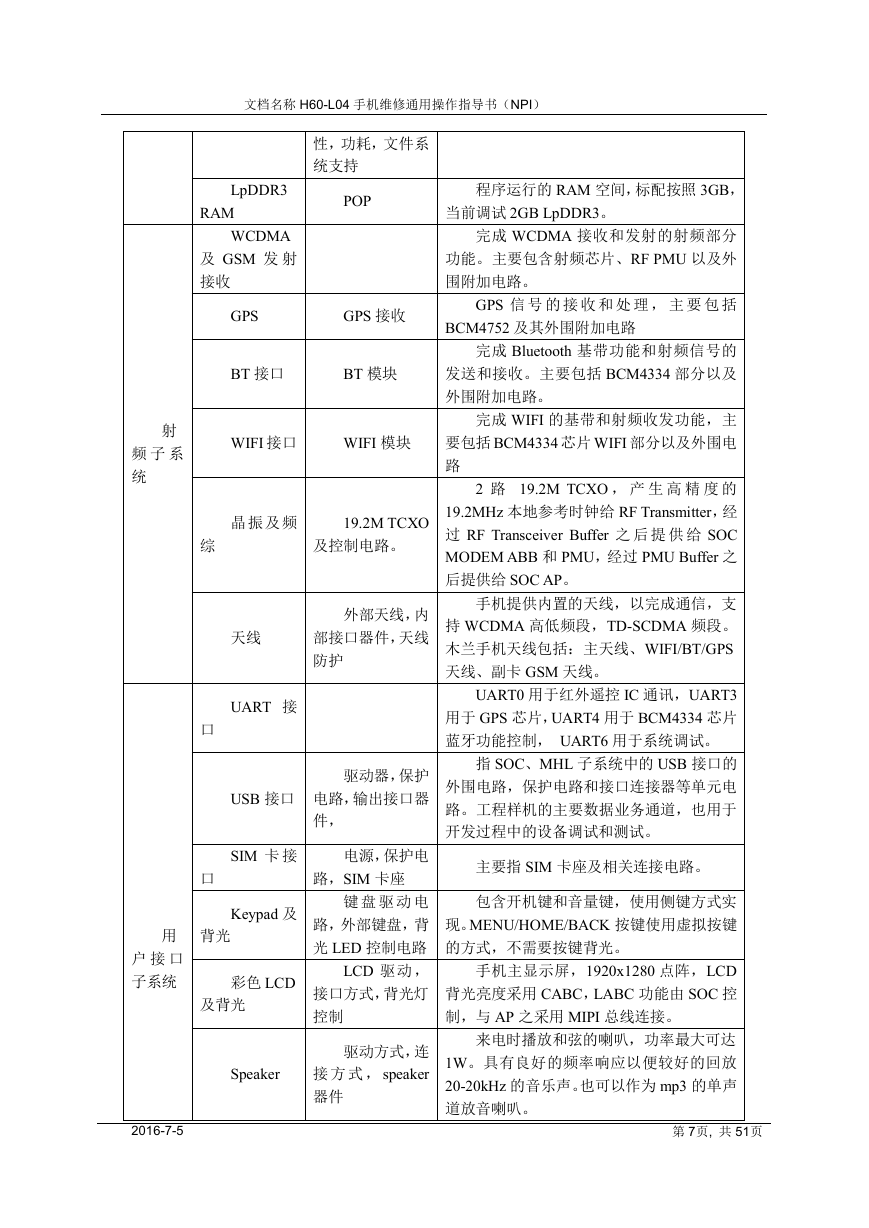

    文档名称 H60-L04 手机维修通用操作指导书（NPI） 性，功耗，文件系 统支持 POP LpDDR3 RAM WCDMA 及 GSM 发 射 接收 GPS GPS 接收 BT 接口 BT 模块 WIFI 接口 WIFI 模块 晶 振 及频 19.2M TCXO 综 及控制电路。 天线 外部天线，内 部接口器件，天线 防护 UART 接 口 USB 接口 SIM 卡 接 Keypad 及 口 背光 彩色 LCD 及背光 Speaker 驱动器，保护 电路，输出接口器 件， 电源，保护电 路，SIM 卡座 键 盘 驱 动 电 路，外部键盘，背 光 LED 控制电路 LCD 驱 动 ， 接口方式，背光灯 控制 驱动方式，连 接 方 式 ， speaker 器件 程序运行的 RAM 空间，标配按照 3GB， 当前调试 2GB LpDDR3。 完成 WCDMA 接收和发射的射频部分 功能。主要包含射频芯片、RF PMU 以及外 围附加电路。 GPS 信 号 的 接 收 和 处 理 ， 主 要 包 括 BCM4752 及其外围附加电路 完成 Bluetooth 基带功能和射频信号的 发送和接收。主要包括 BCM4334 部分以及 外围附加电路。 完成 WIFI 的基带和射频收发功能，主 要包括 BCM4334 芯片 WIFI 部分以及外围电 路 2 路 19.2M TCXO ， 产 生 高 精 度 的 19.2MHz 本地参考时钟给 RF Transmitter，经 过 RF Transceiver Buffer 之 后 提 供 给 SOC MODEM ABB 和 PMU，经过 PMU Buffer 之 后提供给 SOC AP。 手机提供内置的天线，以完成通信，支 持 WCDMA 高低频段，TD-SCDMA 频段。 木兰手机天线包括：主天线、WIFI/BT/GPS 天线、副卡 GSM 天线。 UART0 用于红外遥控 IC 通讯，UART3 用于 GPS 芯片，UART4 用于 BCM4334 芯片 蓝牙功能控制， UART6 用于系统调试。 指 SOC、MHL 子系统中的 USB 接口的 外围电路，保护电路和接口连接器等单元电 路。工程样机的主要数据业务通道，也用于 开发过程中的设备调试和测试。 主要指 SIM 卡座及相关连接电路。 包含开机键和音量键，使用侧键方式实 现。MENU/HOME/BACK 按键使用虚拟按键 的方式，不需要按键背光。 手机主显示屏，1920x1280 点阵，LCD 背光亮度采用 CABC，LABC 功能由 SOC 控 制，与 AP 之采用 MIPI 总线连接。 来电时播放和弦的喇叭，功率最大可达 1W。具有良好的频率响应以便较好的回放 20-20kHz 的音乐声。也可以作为 mp3 的单声 道放音喇叭。 第 7页, 共 51页 射 频 子 系 统 用 户 接 口 子系统 2016-7-5

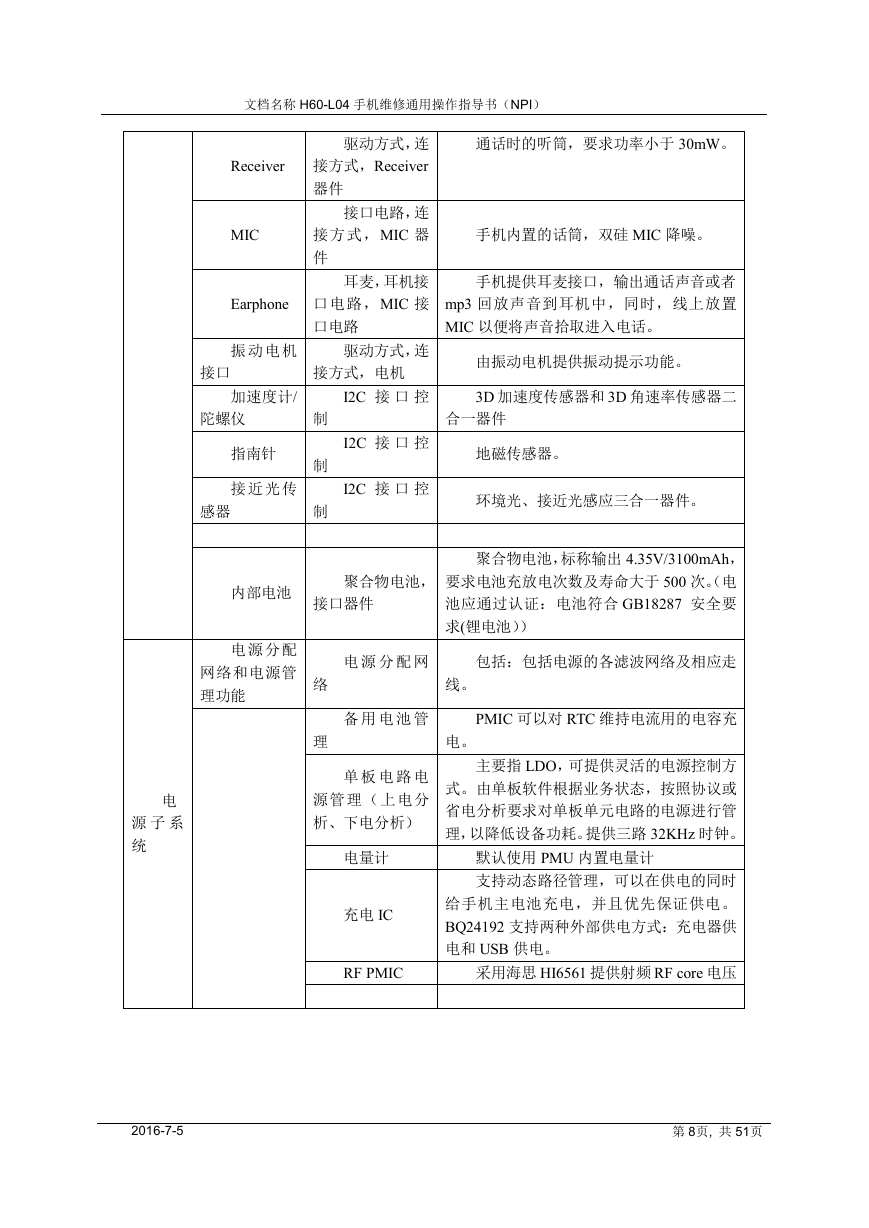

    文档名称 H60-L04 手机维修通用操作指导书（NPI） Receiver MIC Earphone 驱动方式，连 接方式，Receiver 器件 接口电路，连 接方式，MIC 器 件 耳麦，耳机接 口电路，MIC 接 口电路 振 动 电机 驱动方式，连 接口 接方式，电机 通话时的听筒，要求功率小于 30mW。 手机内置的话筒，双硅 MIC 降噪。 手机提供耳麦接口，输出通话声音或者 mp3 回放声音到耳机中，同时，线上放置 MIC 以便将声音拾取进入电话。 由振动电机提供振动提示功能。 加速度计/ I2C 接 口 控 3D 加速度传感器和 3D 角速率传感器二 陀螺仪 指南针 接 近 光传 感器 制 制 制 I2C 接 口 控 I2C 接 口 控 合一器件 地磁传感器。 环境光、接近光感应三合一器件。 内部电池 聚合物电池， 接口器件 聚合物电池，标称输出 4.35V/3100mAh， 要求电池充放电次数及寿命大于 500 次。（电 池应通过认证：电池符合 GB18287 安全要 求(锂电池）） 电 源 分配 网络和电源管 理功能 络 理 电 源 分 配 网 包括：包括电源的各滤波网络及相应走 线。 备 用 电 池 管 PMIC 可以对 RTC 维持电流用的电容充 电 源 子 系 统 单 板 电 路 电 源管理（ 上电分 析、下电分析） 电量计 充电 IC 电。 主要指 LDO，可提供灵活的电源控制方 式。由单板软件根据业务状态，按照协议或 省电分析要求对单板单元电路的电源进行管 理，以降低设备功耗。提供三路 32KHz 时钟。 默认使用 PMU 内置电量计 支持动态路径管理，可以在供电的同时 给手机主电池充电，并且优先保证供电。 BQ24192 支持两种外部供电方式：充电器供 电和 USB 供电。 RF PMIC 采用海思 HI6561 提供射频 RF core 电压 2016-7-5 第 8页, 共 51页
