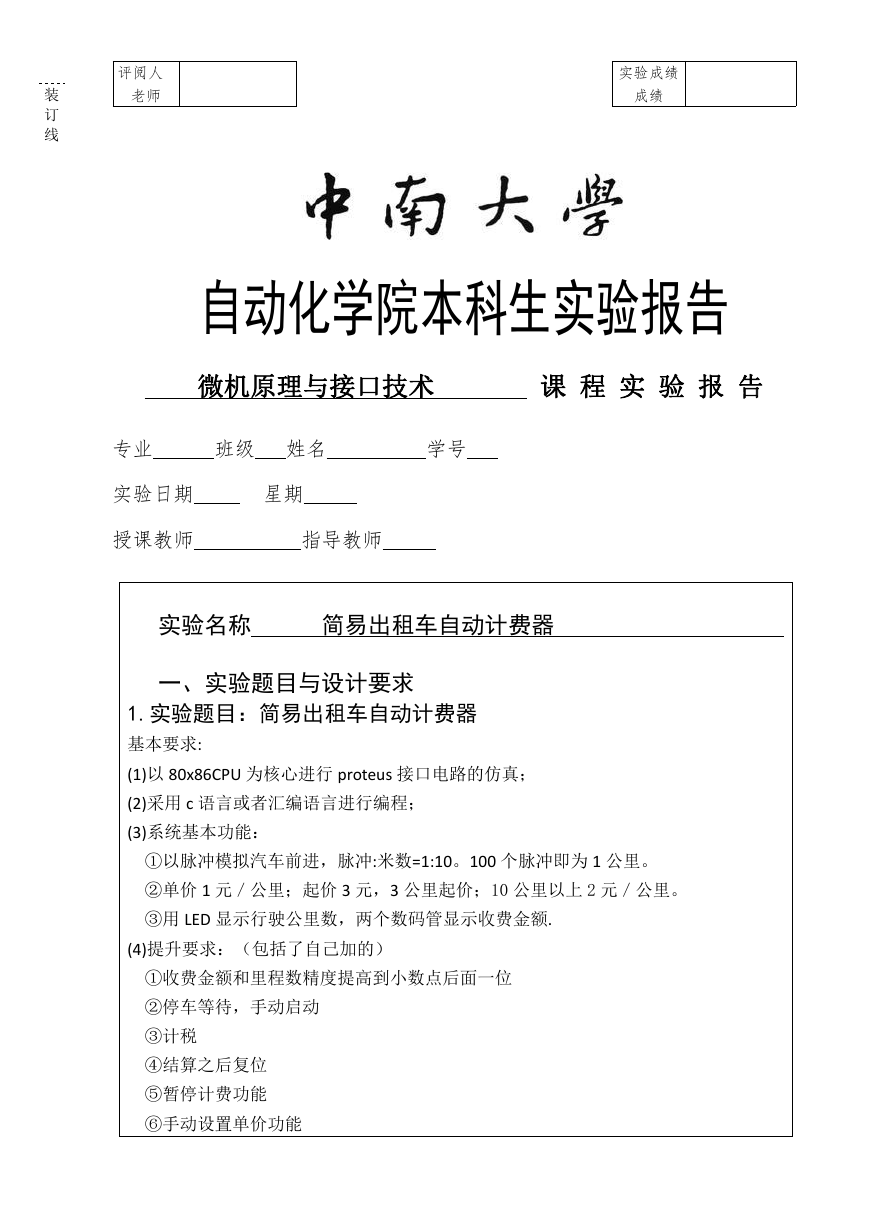

评阅人老师装订线实验成绩成绩自动化学院本科生实验报告微机原理与接口技术课程实验报告专业班级姓名学号实验日期星期授课教师指导教师实验名称简易出租车自动计费器一、实验题目与设计要求 1.实验题目：简易出租车自动计费器基本要求: (1)以 80x86CPU 为核心进行 proteus 接口电路的仿真； (2)采用 c 语言或者汇编语言进行编程； (3)系统基本功能： ①以脉冲模拟汽车前进，脉冲:米数=1:10。100 个脉冲即为 1 公里。 ②单价 1 元／公里；起价 3 元，3 公里起价；10 公里以上 2 元／公里。 ③用 LED 显示行驶公里数，两个数码管显示收费金额. (4)提升要求：（包括了自己加的） ①收费金额和里程数精度提高到小数点后面一位 ②停车等待，手动启动 ③计税 ④结算之后复位 ⑤暂停计费功能 ⑥手动设置单价功能

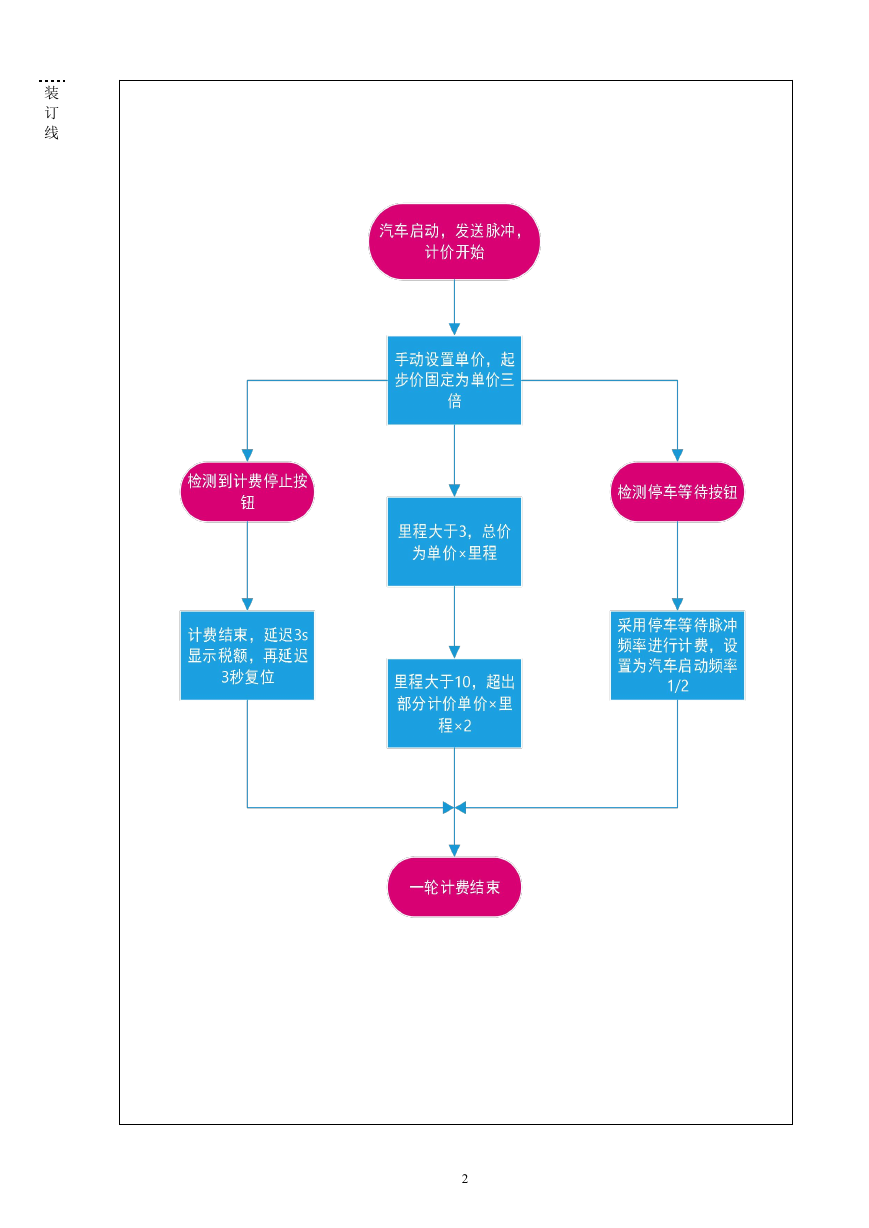

装订线 2.设计要求本次结课报告重点考查学生分析问题与解决问题的能力。任务书给定设计型课题，学生按要求选题，结合所学知识对设计对象进行分析，通过 m20125/emu8086/Proteus 等软件编辑程序，通过 Proteus 软件搭建仿真电路，进行仿真分析与调试，实现（包括但不限于）指定功能。要求完成基于 80x86CPU 为核心控制器的具备基本 I/O 接口功能的硬件电路系统原理图设计和软件编程设计，所有选题均要求使用键显，接口片选译码需要阐述其原理和实现过程。基本 I/O 接口电路应包括：锁存器、缓冲器、地址译码器、 8255 接口、8253 接口、A/D（D/A）转换电路、串行接口电路等；软件功能要求完成基本 I/O 接口电路控制（虚拟）和串口通信功能（虚拟）。二、实验软件环境 Proteus 仿真软件 Masm for Windows 集成实验环境 2012.5 三、实验原理 1. 设计思想和实施方案在设计开始之前，先理清楚题目要求，并进行最基础的硬件设计流程图绘制。参考课本与网上的资料，进行硬件与软件设计相关的研究与思考，设计出一个最基本的满足要求的硬件电路和软件程序。再根据已有方案，进行综合考虑，实现提高功能，并且完善之前的硬件设计流程图。根据题目设计要求以及实际日常情况，决定实现计税，停车等待，结算复位，手动设置单价，并且以小数点之后一位数精度显示里程与总价多个提高。在理论准备充足情况下，进行硬件电路与软件程序的设计，进行功能调试与完善。下图为设计前期绘制的流程图（此图有些略有不合理，后期调试过程中得到完善）： 1

装订线 2

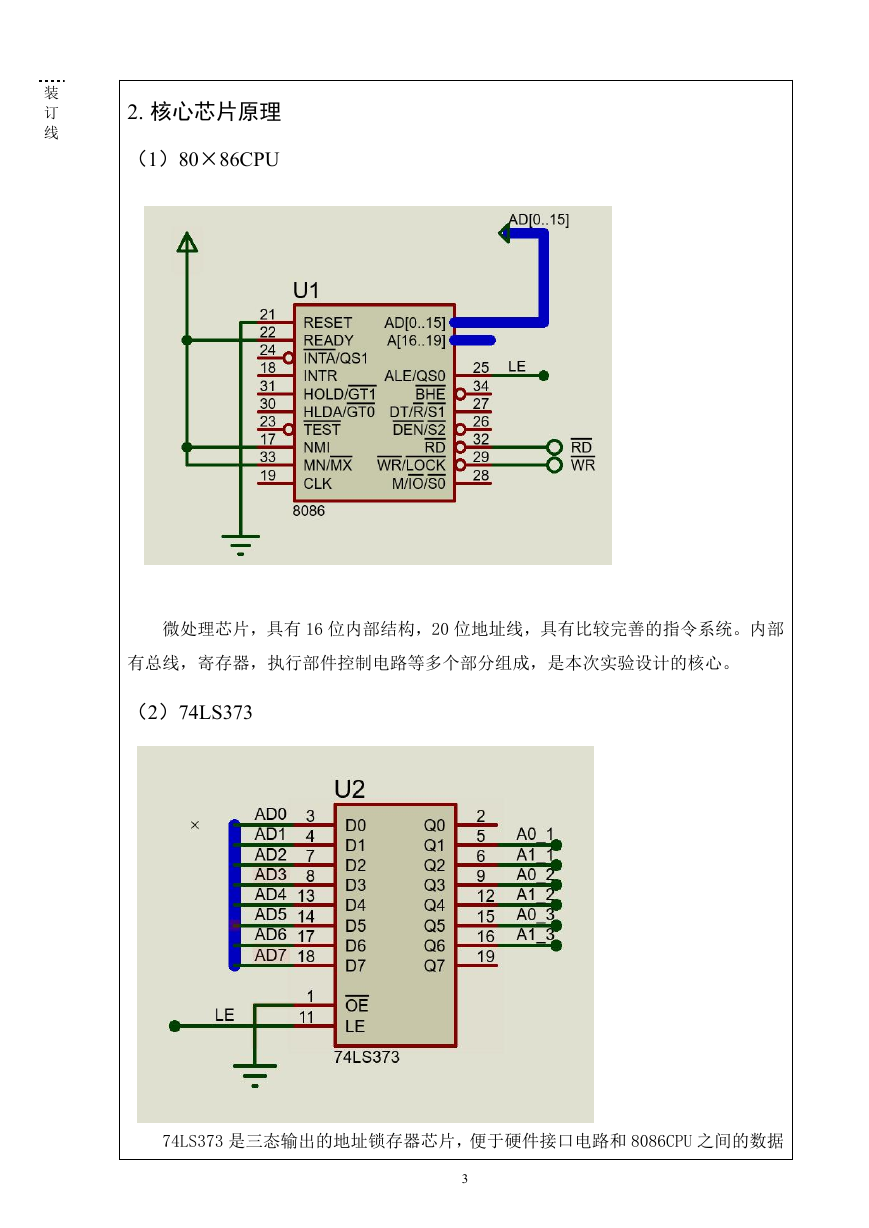

装订线 2. 核心芯片原理（1）80×86CPU 微处理芯片，具有 16 位内部结构，20 位地址线，具有比较完善的指令系统。内部有总线，寄存器，执行部件控制电路等多个部分组成，是本次实验设计的核心。（2）74LS373 74LS373 是三态输出的地址锁存器芯片，便于硬件接口电路和 8086CPU 之间的数据 3

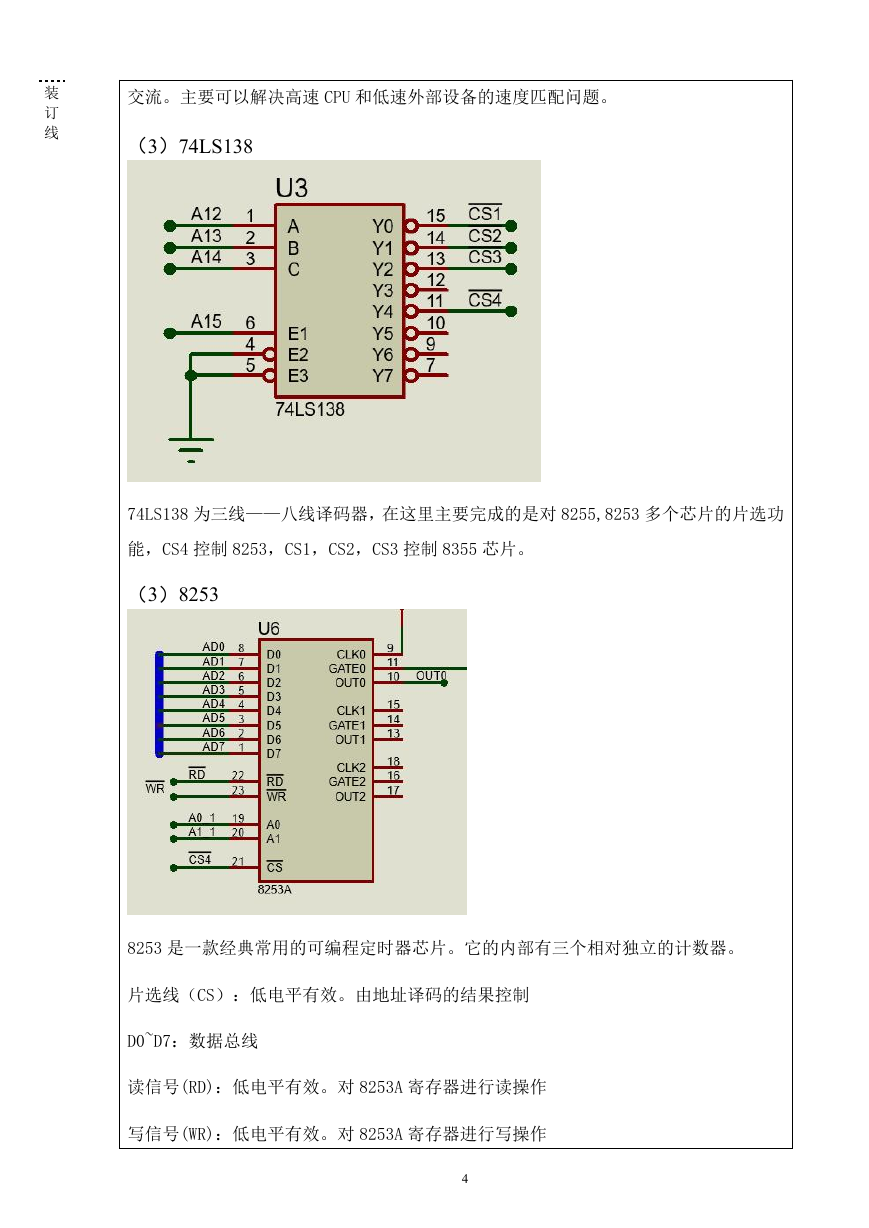

装订线交流。主要可以解决高速 CPU 和低速外部设备的速度匹配问题。（3）74LS138 74LS138 为三线——八线译码器，在这里主要完成的是对 8255,8253 多个芯片的片选功能，CS4 控制 8253，CS1，CS2，CS3 控制 8355 芯片。（3）8253 8253 是一款经典常用的可编程定时器芯片。它的内部有三个相对独立的计数器。片选线（CS）：低电平有效。由地址译码的结果控制 D0~D7：数据总线读信号(RD)：低电平有效。对 8253A 寄存器进行读操作写信号(WR)：低电平有效。对 8253A 寄存器进行写操作 4

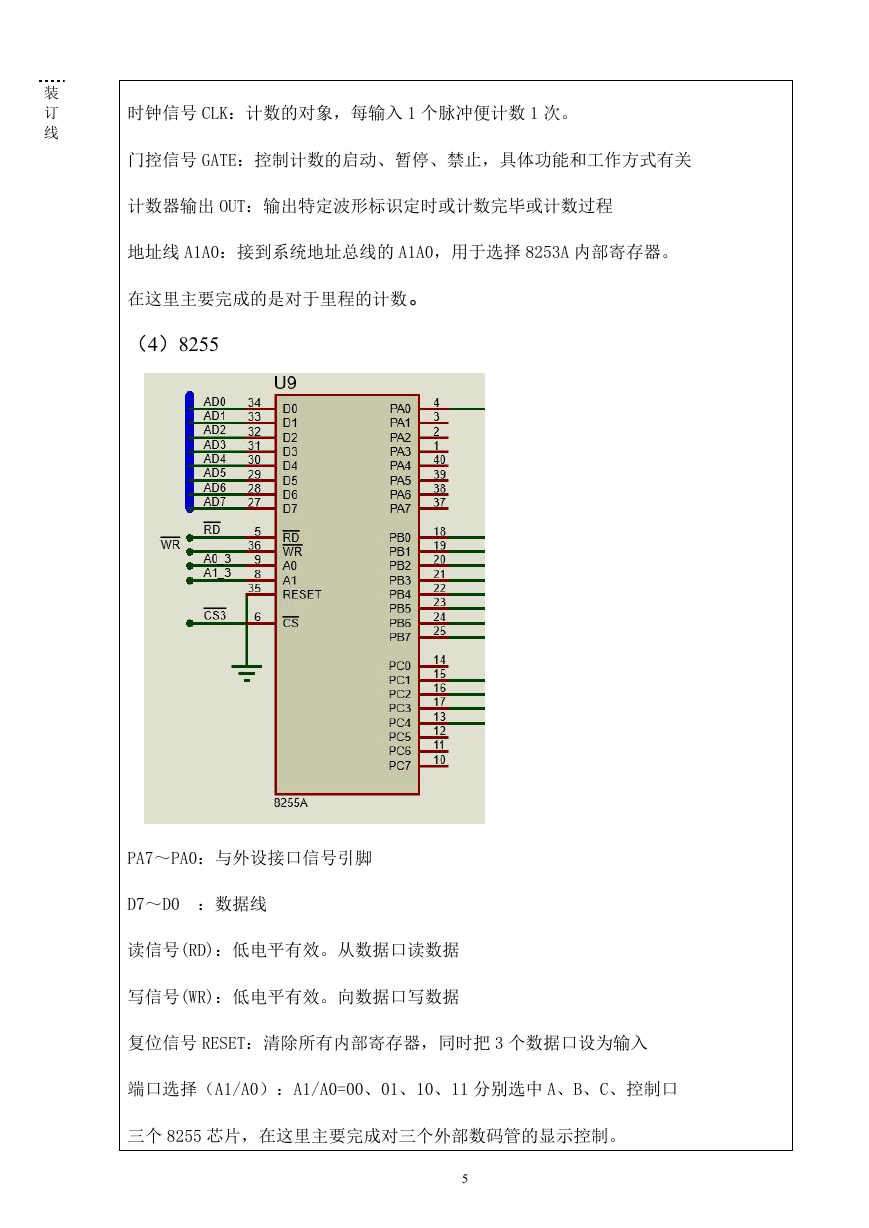

装订线时钟信号 CLK：计数的对象，每输入 1 个脉冲便计数 1 次。门控信号 GATE：控制计数的启动、暂停、禁止，具体功能和工作方式有关计数器输出 OUT：输出特定波形标识定时或计数完毕或计数过程地址线 A1A0：接到系统地址总线的 A1A0，用于选择 8253A 内部寄存器。在这里主要完成的是对于里程的计数。（4）8255 PA7～PA0：与外设接口信号引脚 D7～D0 ：数据线读信号(RD)：低电平有效。从数据口读数据写信号(WR)：低电平有效。向数据口写数据复位信号 RESET：清除所有内部寄存器，同时把 3 个数据口设为输入端口选择（A1/A0）：A1/A0=00、01、10、11 分别选中 A、B、C、控制口三个 8255 芯片，在这里主要完成对三个外部数码管的显示控制。 5

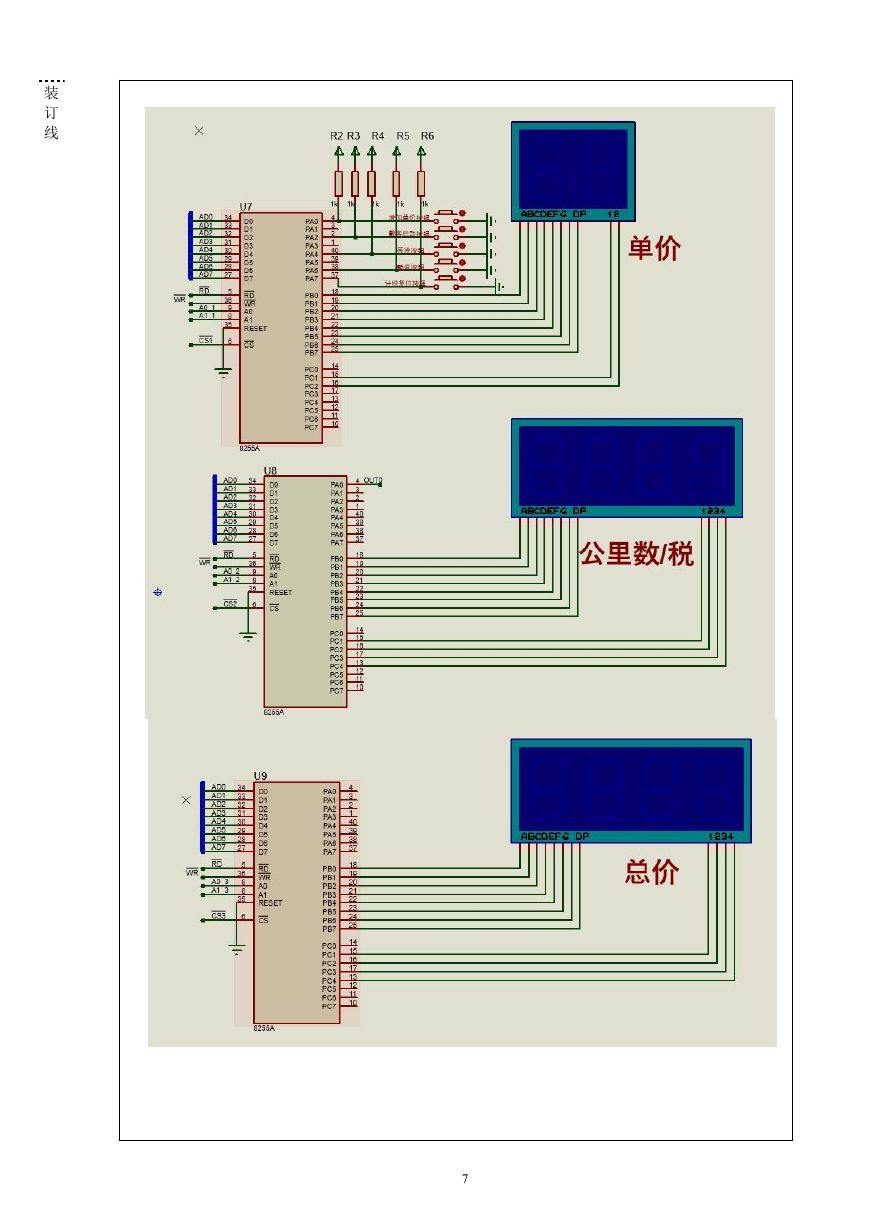

装订线（5）七位共阴数码管与 8255 接口连接主要用来对单价，里程，总价的显示，单价为整数，里程与总价精确到小数点后一位。 3. 硬件原理图及其分析（1）硬件原理图 6

装订线 7
