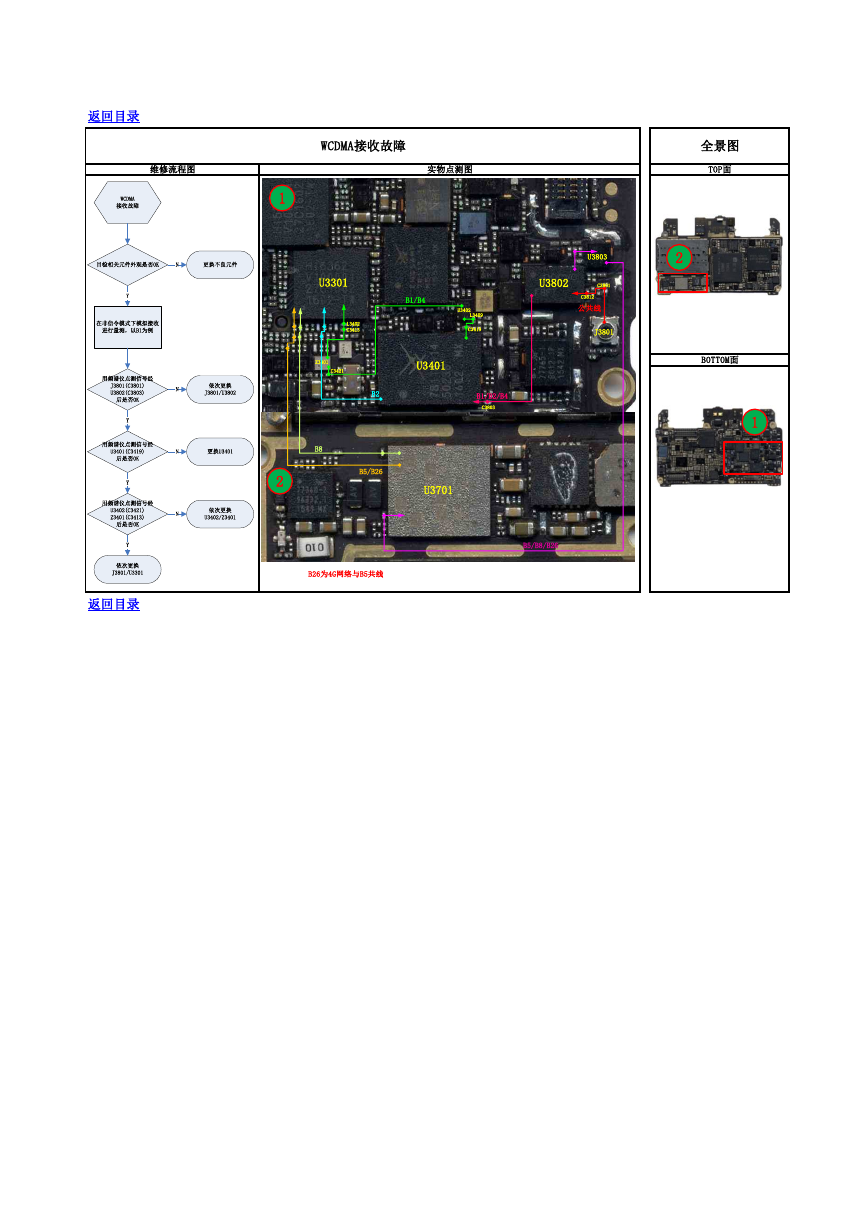

返回目录 维修流程图 实物点测图 WCDMA接收故障 全景图 TOP面 1 U3803 2 U3301 L3402 C3413 B1/B4 U3402 L3409 C3419 U3802 C3801 C3812 公共线 J3801 Z3401 C3421 U3401 B2 B5/B26 B8 2 B1/B2/B4 C3803 U3701 B26为4G网络与B5共线 B5/B8/B26 BOTTOM面 1 返回目录 WCDMA接收故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟接收进行量测，以B1为例用频谱仪点测信号经J3801(C3801)U3802(C3803)后是否OK依次更换J3801/U3802用频谱仪点测信号经U3401(C3419)后是否OK更换U3401用频谱仪点测信号经U3402(C3421)Z3401(C3413)后是否OK依次更换U3402/Z3401依次更换J3801/U3301NYNYNYNY
