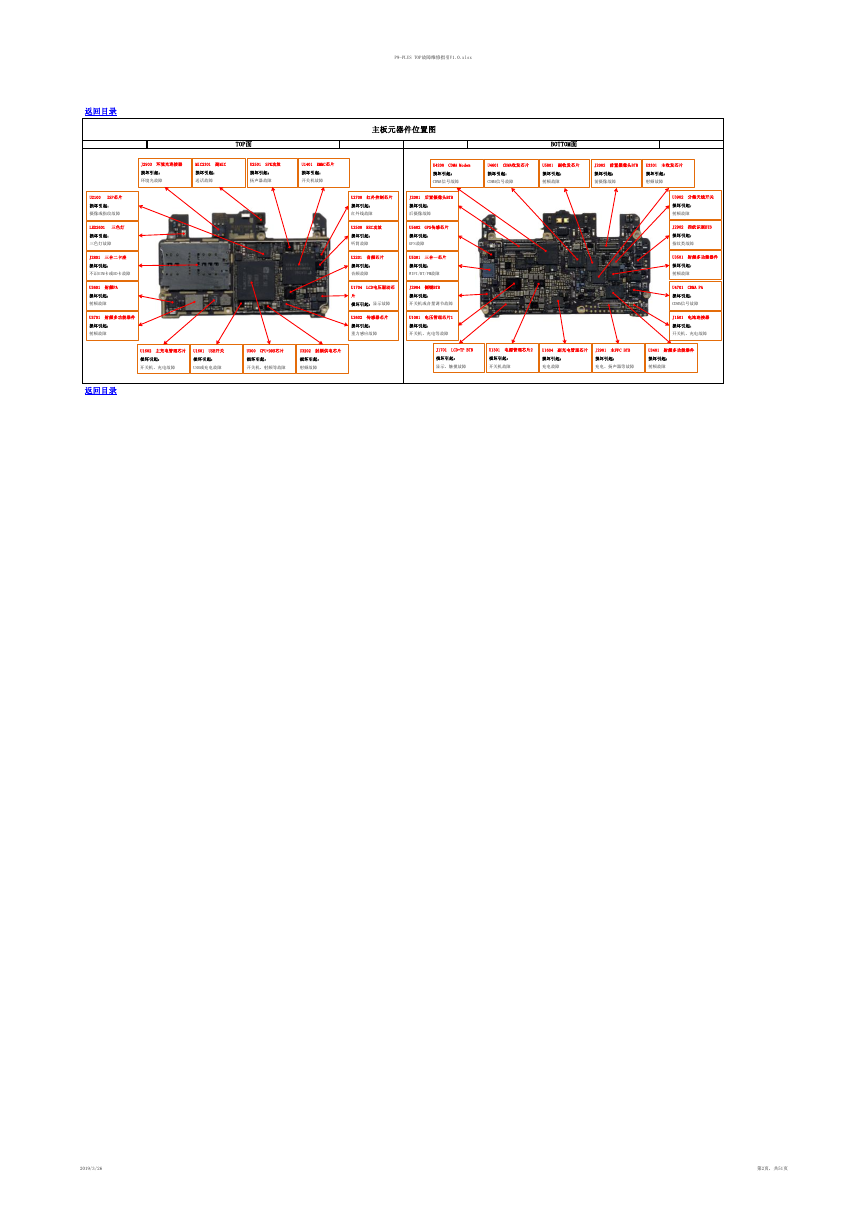

P9-PLUS TOP故障维修指引V1.0.xlsx TOP面 BOTTOM面 主板元器件位置图 J2903 环境光连接器 MIC2301 副MIC U2501 SPK功放 U1401 EMMC芯片 U4200 CDMA Modem U4601 CDMA收发芯片 U5801 副收发芯片 J2002 前置摄像头BTB U3301 主收发芯片 损坏引起： 环境光故障 损坏引起： 送话故障 损坏引起： 扬声器故障 损坏引起： 开关机故障 损坏引起： 损坏引起： CDMA信号故障 CDMA信号故障 损坏引起： 射频故障 损坏引起： 前摄像故障 损坏引起： 射频故障 U2700 红外控制芯片 J2001 后置摄像头BTB 损坏引起： 红外线故障 损坏引起： 后摄像故障 U2500 REC功放 U5602 GPS传感芯片 损坏引起： 听筒故障 损坏引起： GPS故障 U2201 音频芯片 U5301 三合一芯片 损坏引起： 音频故障 损坏引起： WIFI/BT/FM故障 U1704 LCD电压驱动芯 J2904 侧键BTB 片 损坏引起： 损坏引起：显示故障 开关机或音量调节故障 U2602 传感器芯片 U1001 电压管理芯片1 损坏引起： 重力感应故障 损坏引起： 开关机、充电等故障 U3902 分集天线开关 损坏引起： 射频故障 J2902 指纹识别BTB 损坏引起： 指纹类故障 U3501 射频多功能器件 损坏引起： 射频故障 U4701 CDMA PA 损坏引起： CDMA信号故障 J1501 电池连接器 损坏引起： 开关机、充电故障 返回目录 U2100 ISP芯片 损坏引起： 摄像或指纹故障 LED2601 三色灯 损坏引起： 三色灯故障 J2801 三合二卡座 损坏引起： 不识SIM卡或SD卡故障 U3601 射频PA 损坏引起： 射频故障 U3701 射频多功能器件 损坏引起： 射频故障 U1602 主充电管理芯片 U1601 USB开关 U300 CPU+DDR芯片 U3202 射频供电芯片 J1701 LCD+TP BTB U1301 电源管理芯片2 U1604 副充电管理芯片 J2901 主FPC BTB U3401 射频多功能器件 损坏引起： 损坏引起： 损坏引起： 损坏引起： 开关机、充电故障 USB或充电故障 开关机、射频等故障 射频故障 损坏引起： 显示、触摸故障 损坏引起： 开关机故障 损坏引起： 充电故障 损坏引起： 损坏引起： 充电、扬声器等故障 射频故障 返回目录 2019/3/26 第2页，共51页
