    SRTM 转换成 DEM教程

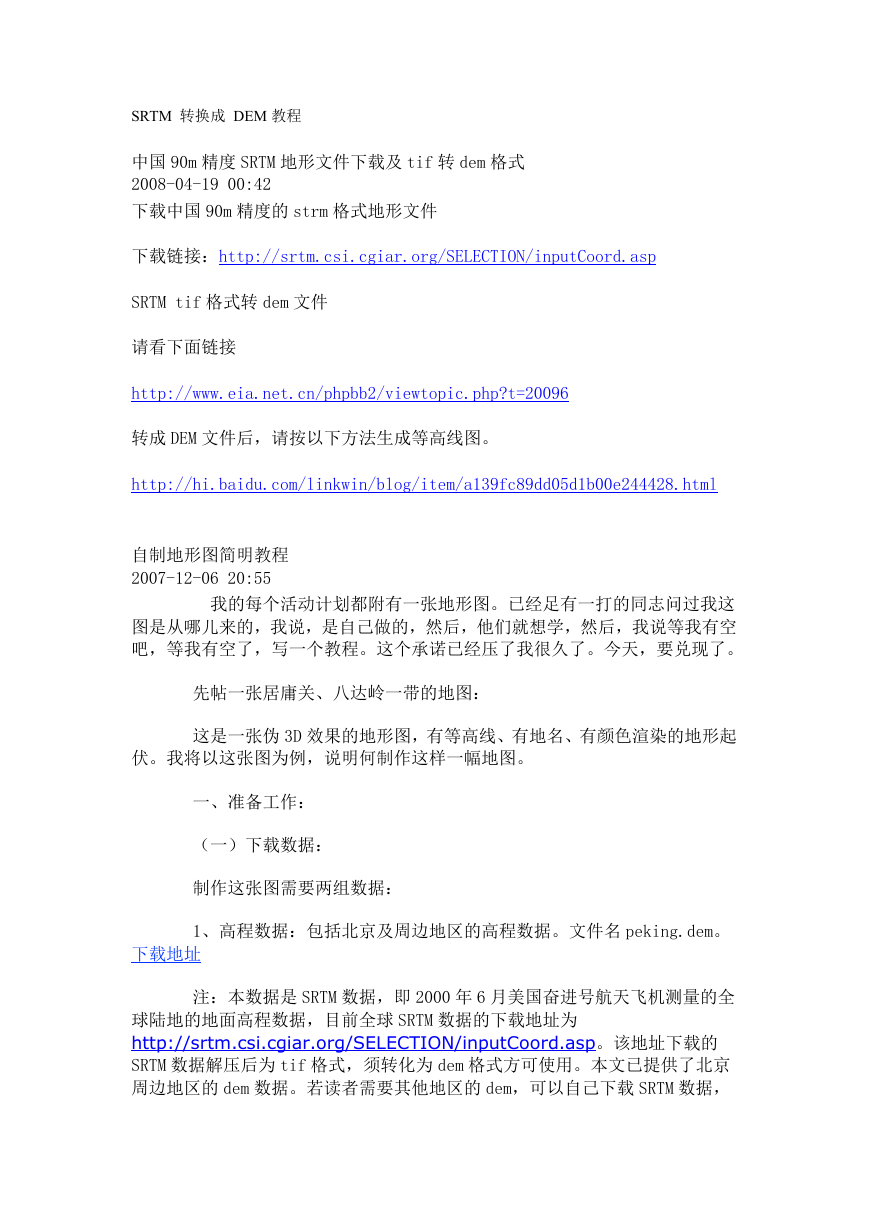

    SRTM 转换成 DEM 教程 中国 90m 精度 SRTM 地形文件下载及 tif 转 dem 格式 2008-04-19 00:42 下载中国 90m 精度的 strm 格式地形文件 下载链接：http://srtm.csi.cgiar.org/SELECTION/inputCoord.asp SRTM tif 格式转 dem 文件 请看下面链接 http://www.eia.net.cn/phpbb2/viewtopic.php?t=20096 转成 DEM 文件后，请按以下方法生成等高线图。 http://hi.baidu.com/linkwin/blog/item/a139fc89dd05d1b00e244428.html 自制地形图简明教程 2007-12-06 20:55 我的每个活动计划都附有一张地形图。已经足有一打的同志问过我这 图是从哪儿来的，我说，是自己做的，然后，他们就想学，然后，我说等我有空 吧，等我有空了，写一个教程。这个承诺已经压了我很久了。今天，要兑现了。 先帖一张居庸关、八达岭一带的地图： 这是一张伪 3D 效果的地形图，有等高线、有地名、有颜色渲染的地形起 伏。我将以这张图为例，说明何制作这样一幅地图。 一、准备工作： （一）下载数据： 制作这张图需要两组数据： 1、高程数据：包括北京及周边地区的高程数据。文件名 peking.dem。 下载地址 注：本数据是 SRTM 数据，即 2000 年 6 月美国奋进号航天飞机测量的全 球陆地的地面高程数据，目前全球 SRTM 数据的下载地址为 http://srtm.csi.cgiar.org/SELECTION/inputCoord.asp。该地址下载的 SRTM 数据解压后为 tif 格式，须转化为 dem 格式方可使用。本文已提供了北京 周边地区的 dem 数据。若读者需要其他地区的 dem，可以自己下载 SRTM 数据，

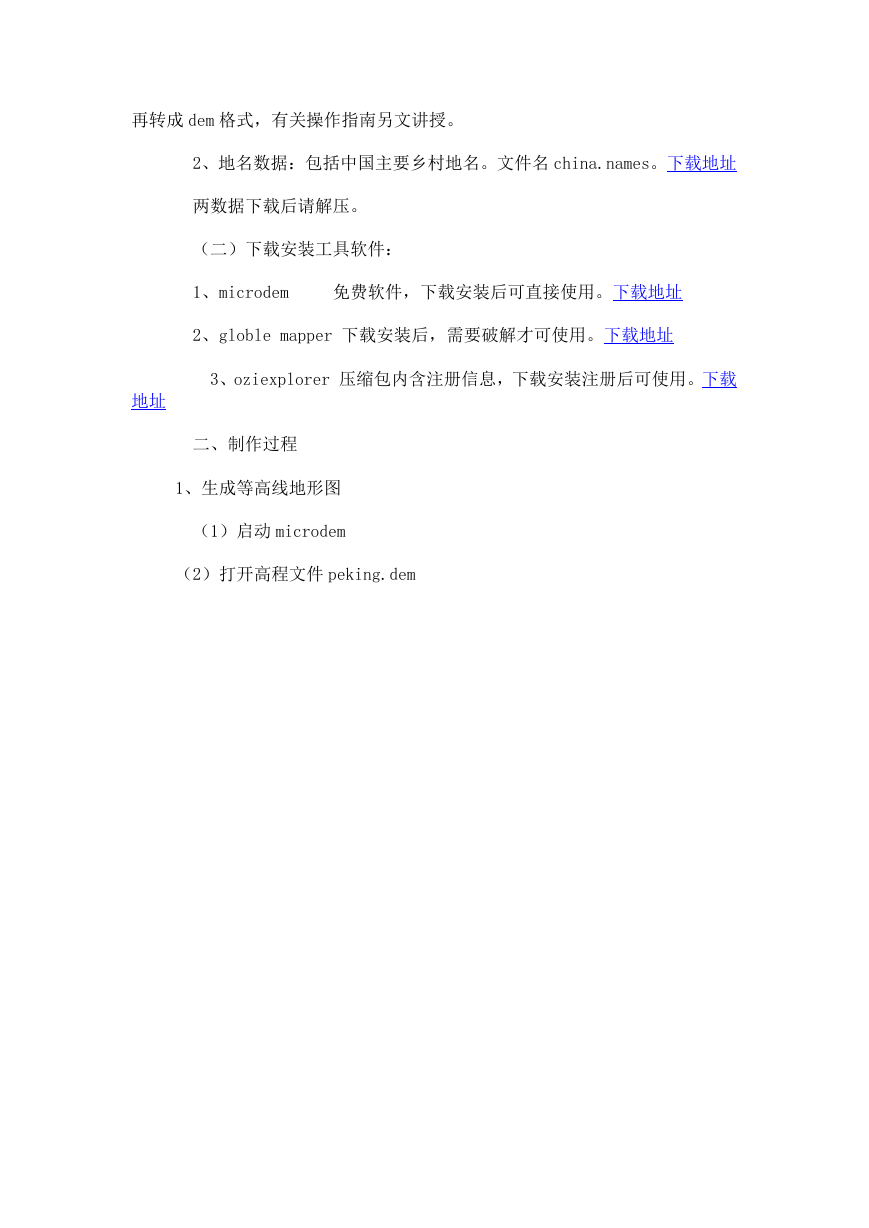

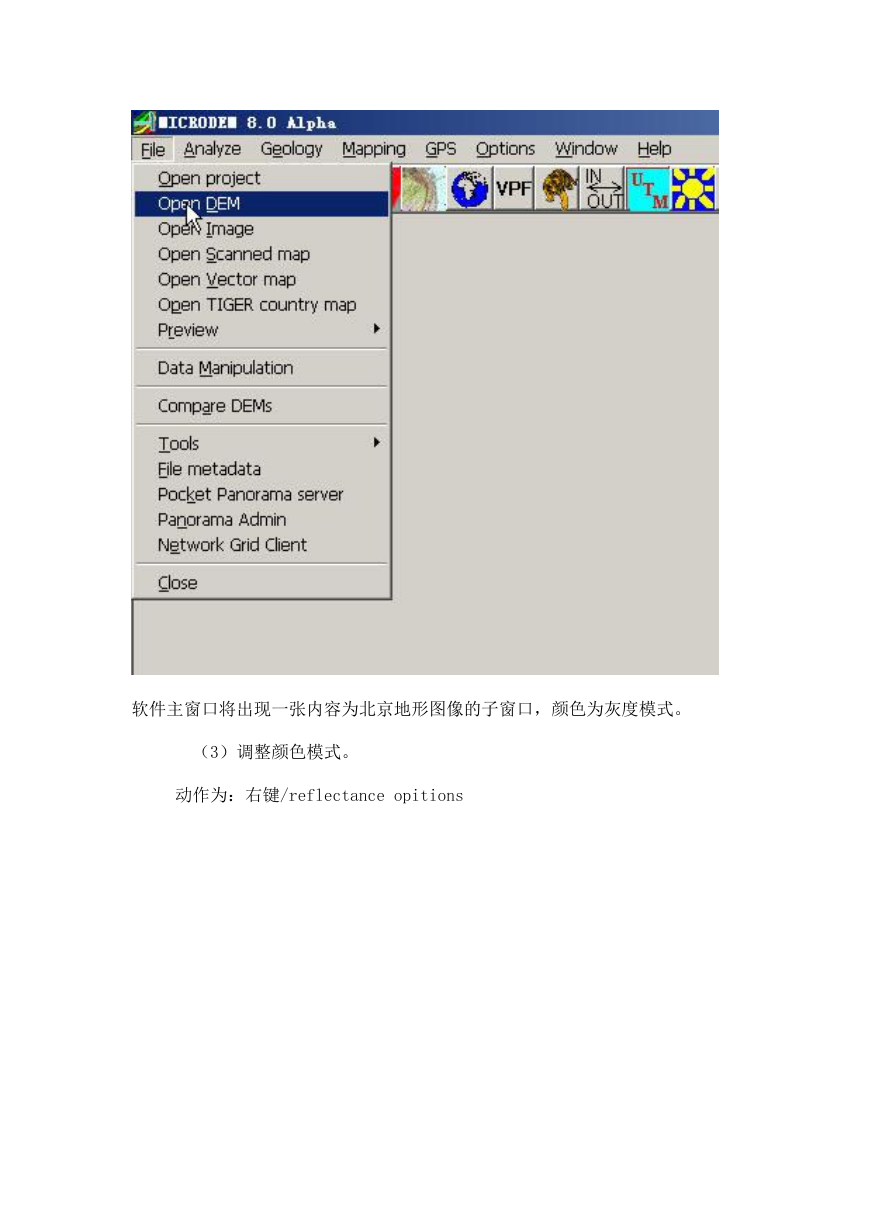

    再转成 dem 格式，有关操作指南另文讲授。 2、地名数据：包括中国主要乡村地名。文件名 china.names。下载地址 两数据下载后请解压。 （二）下载安装工具软件： 1、microdem 免费软件，下载安装后可直接使用。下载地址 2、globle mapper 下载安装后，需要破解才可使用。下载地址 3、oziexplorer 压缩包内含注册信息，下载安装注册后可使用。下载 地址 二、制作过程 1、生成等高线地形图 （1）启动 microdem （2）打开高程文件 peking.dem

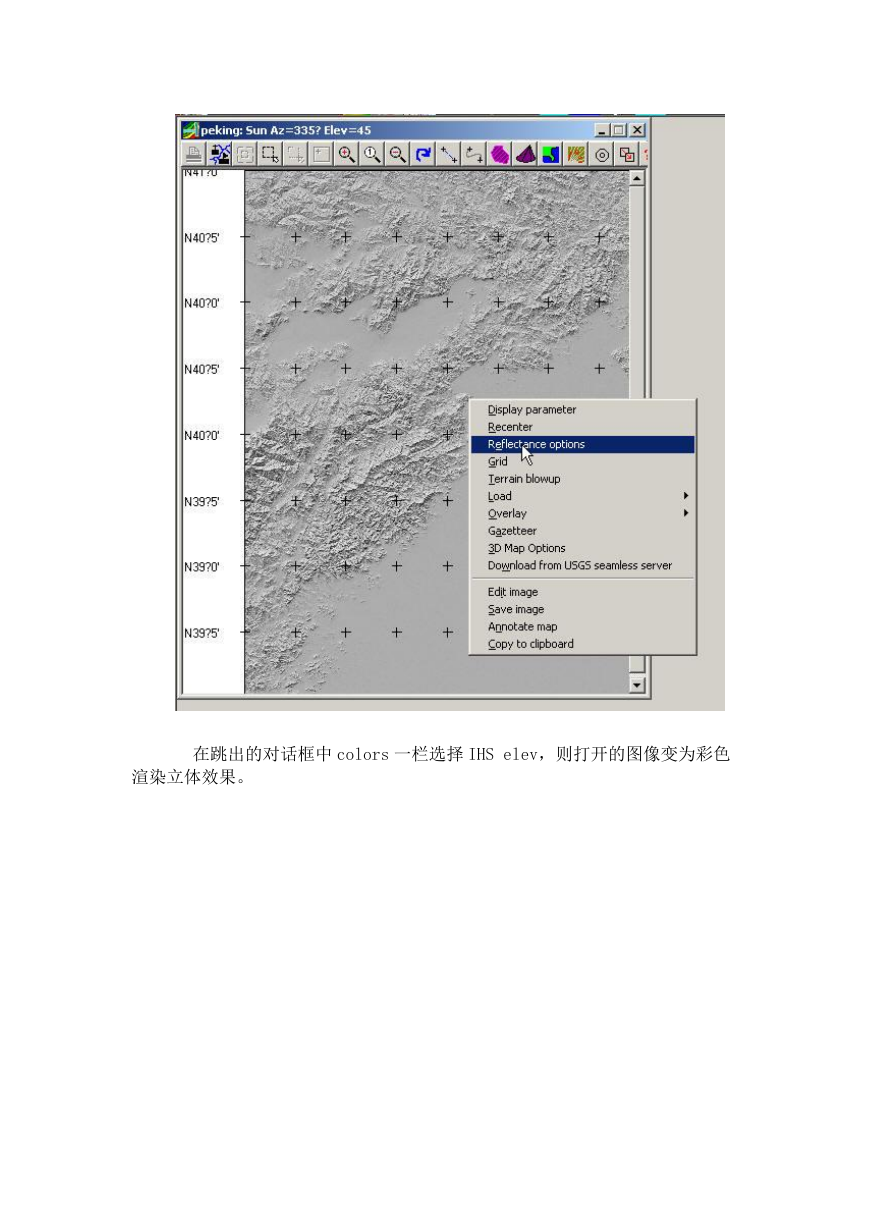

    软件主窗口将出现一张内容为北京地形图像的子窗口，颜色为灰度模式。 （3）调整颜色模式。 动作为：右键/reflectance opitions

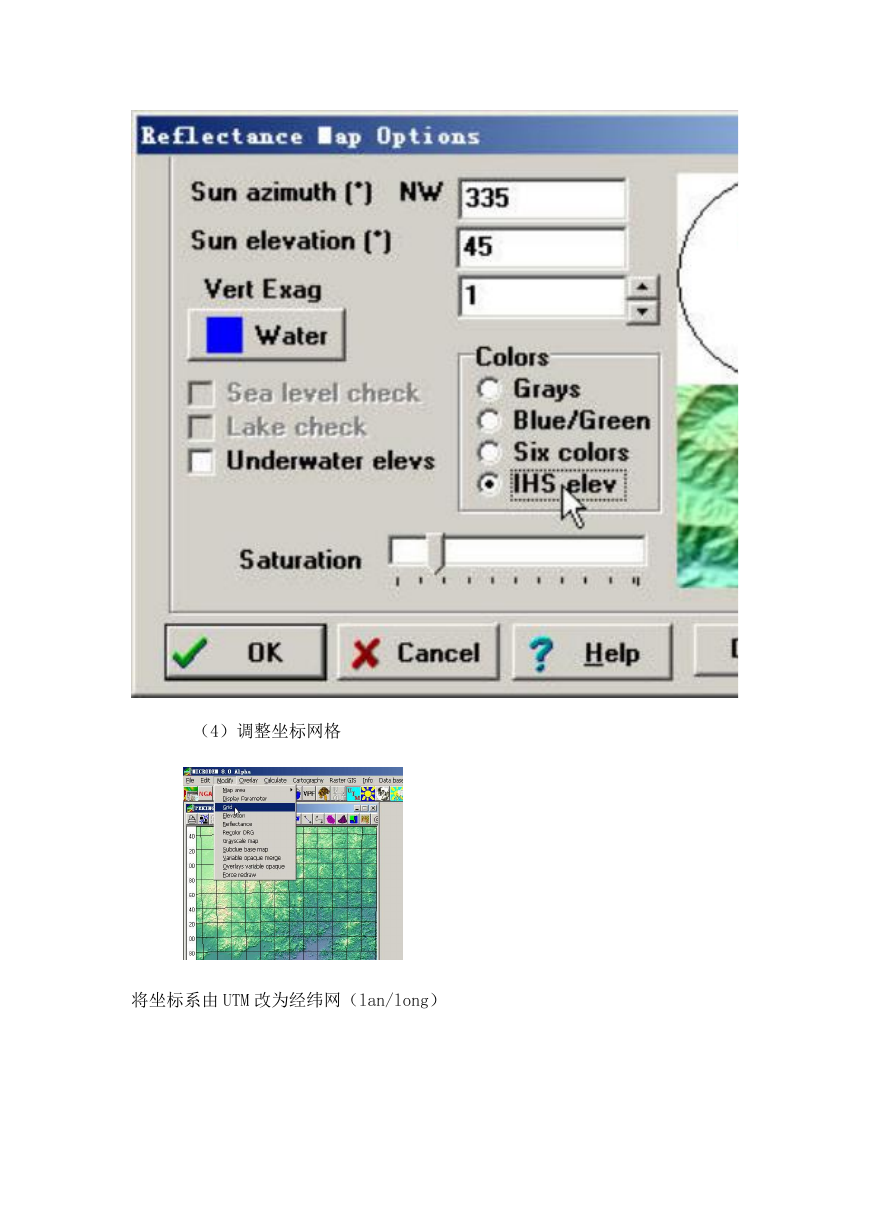

    在跳出的对话框中 colors 一栏选择 IHS elev，则打开的图像变为彩色 渲染立体效果。
    （4）调整坐标网格 将坐标系由 UTM 改为经纬网（lan/long）

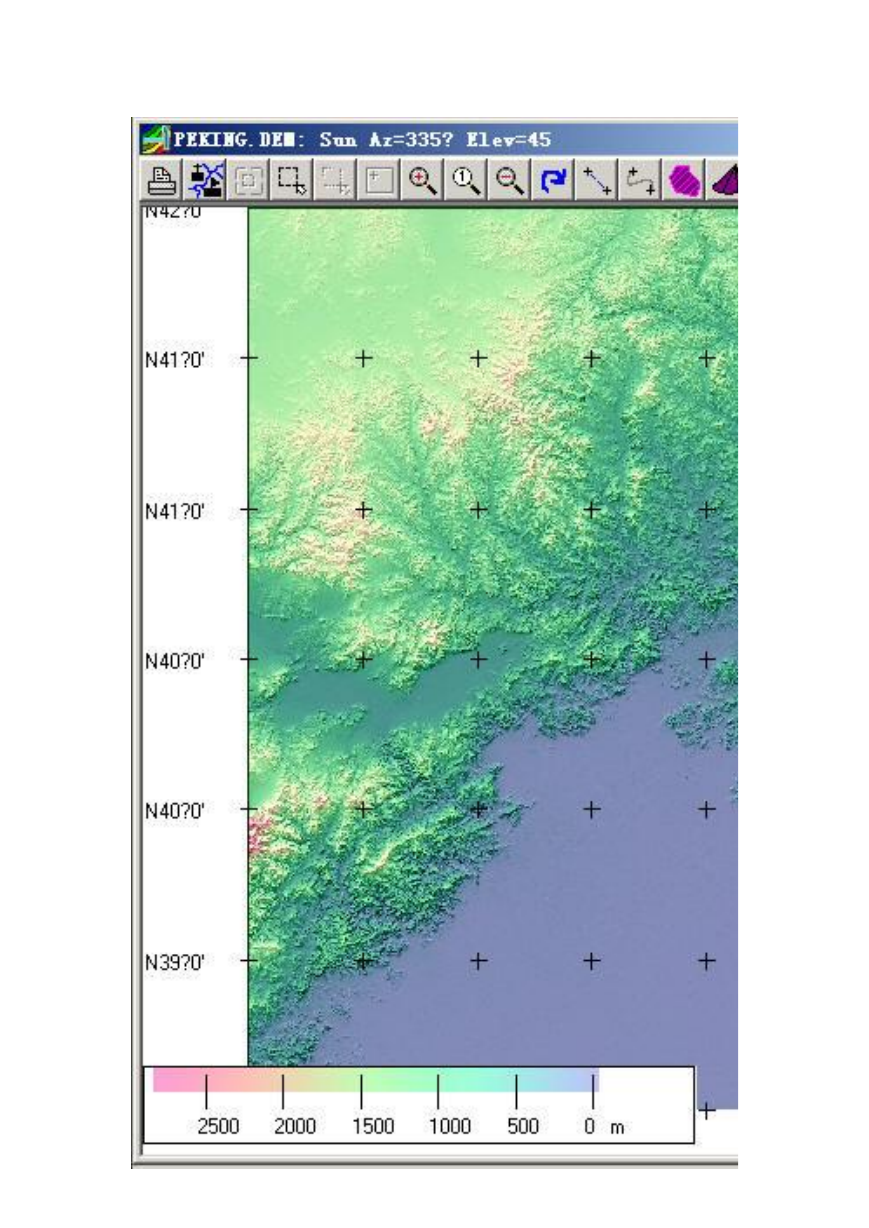

    图像变为这种形式

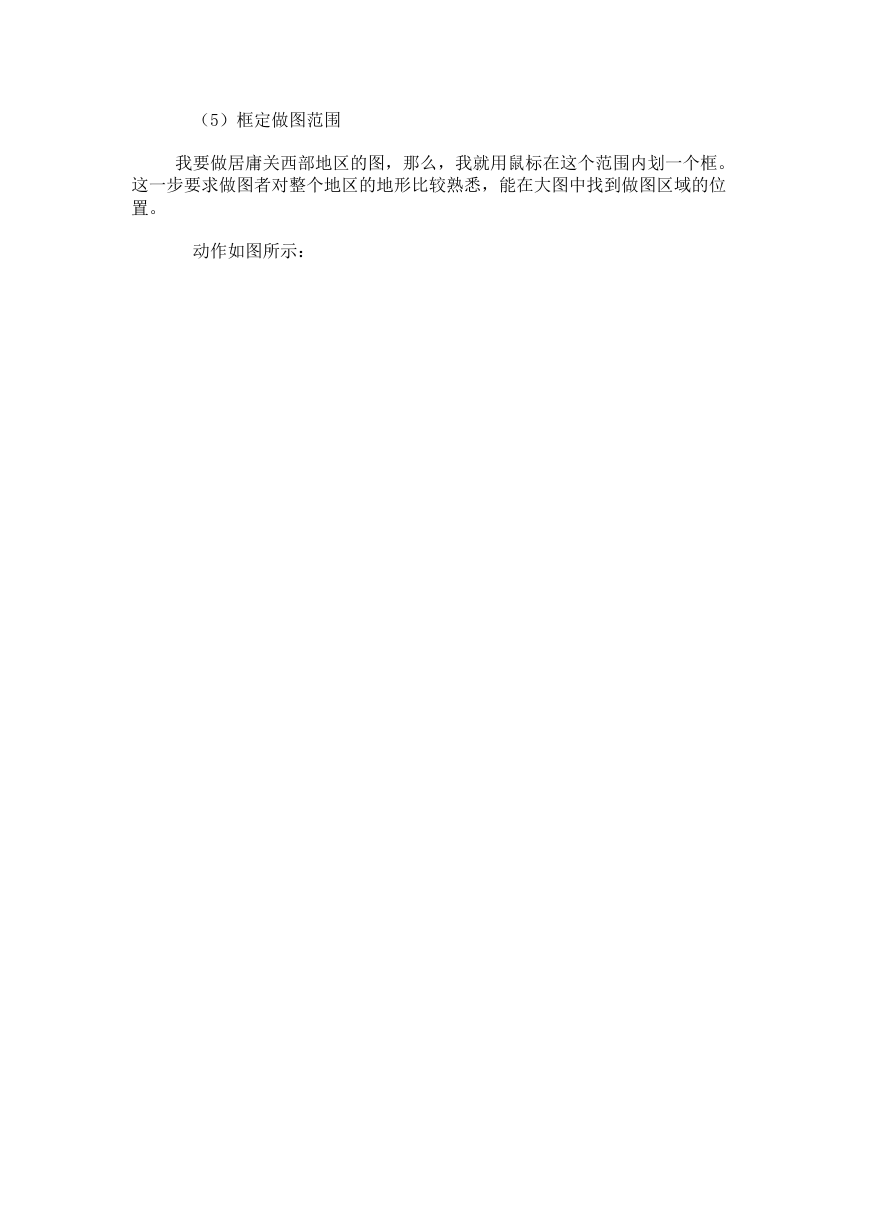

    （5）框定做图范围 我要做居庸关西部地区的图，那么，我就用鼠标在这个范围内划一个框。 这一步要求做图者对整个地区的地形比较熟悉，能在大图中找到做图区域的位 置。 动作如图所示：
