高功率密度电机设计之一：水冷外壳

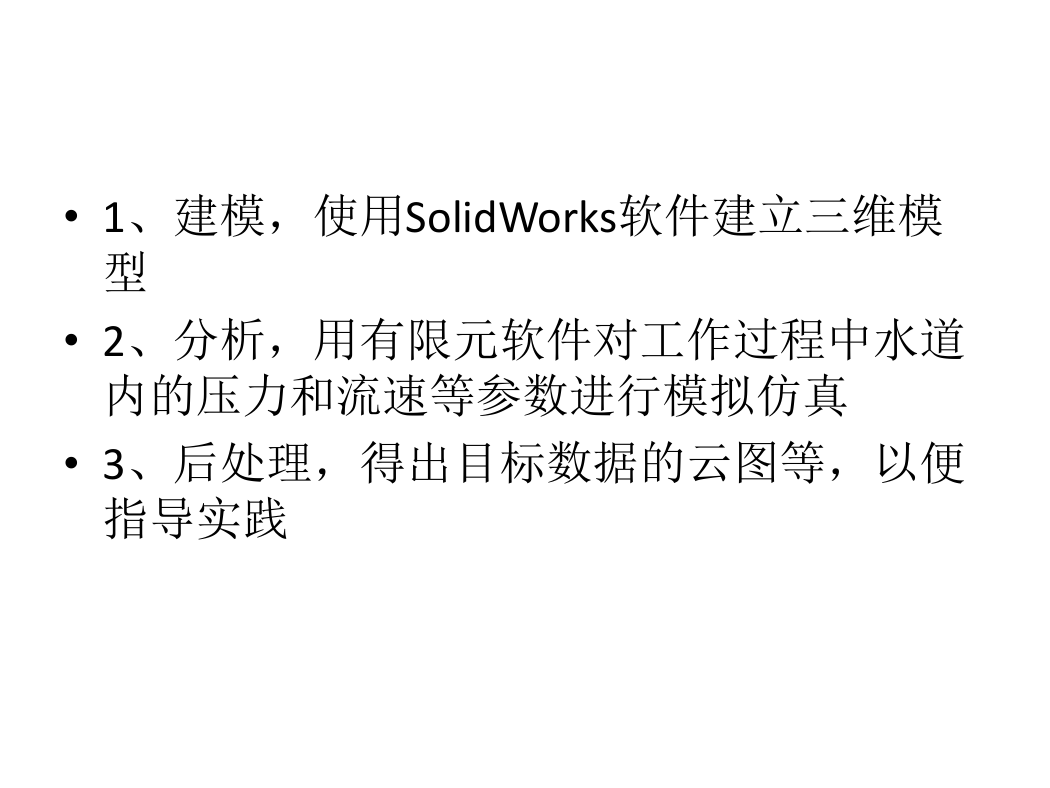

• 1、建模，使用SolidWorks软件建立三维模型 • 2、分析，用有限元软件对工作过程中水道内的压力和流速等参数进行模拟仿真 • 3、后处理，得出目标数据的云图等，以便指导实践

一、外壳设计建模 • 由于电机水冷外壳结构复杂，且水冷后续工作需考虑重力等因素的影响，故选取三维模型，这样计算量会比较大，但是结果更明确 • 使用SolidWorks，根据图纸的设计数据在 SolidWorks中建模 • 1、建立水道的模型如图1所示 • 2、建立水道外壁的模型如图2所示 • 3、组成装配体模型如图3所示

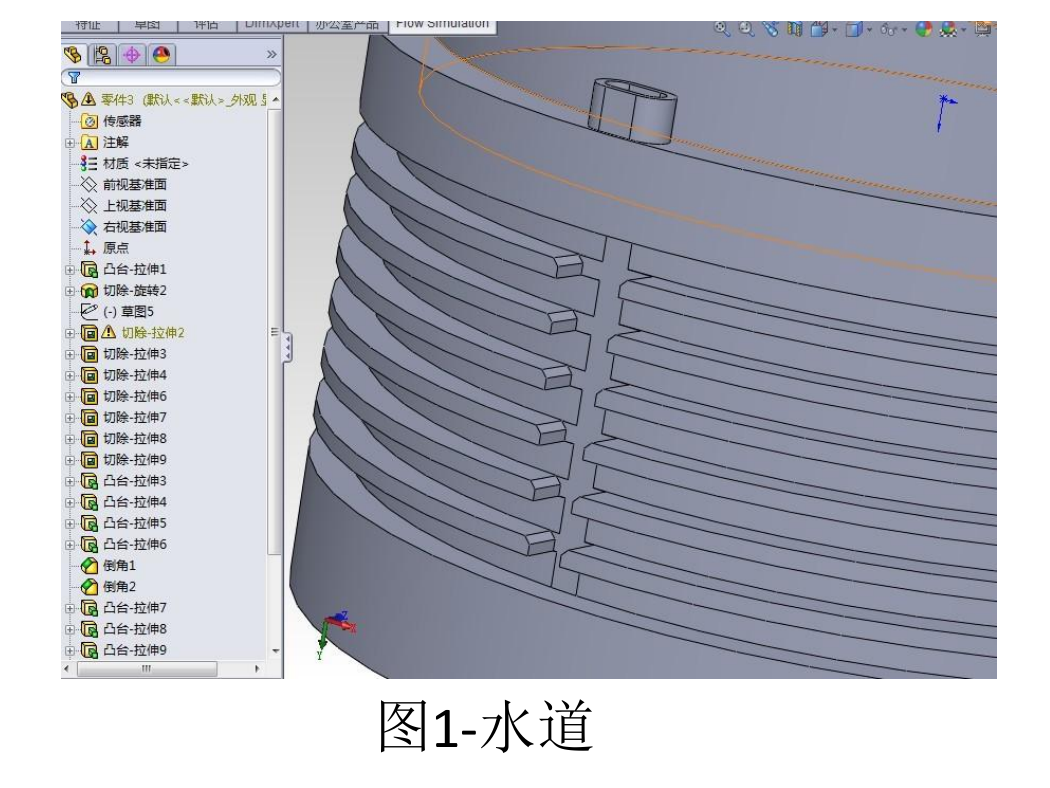

图1-水道

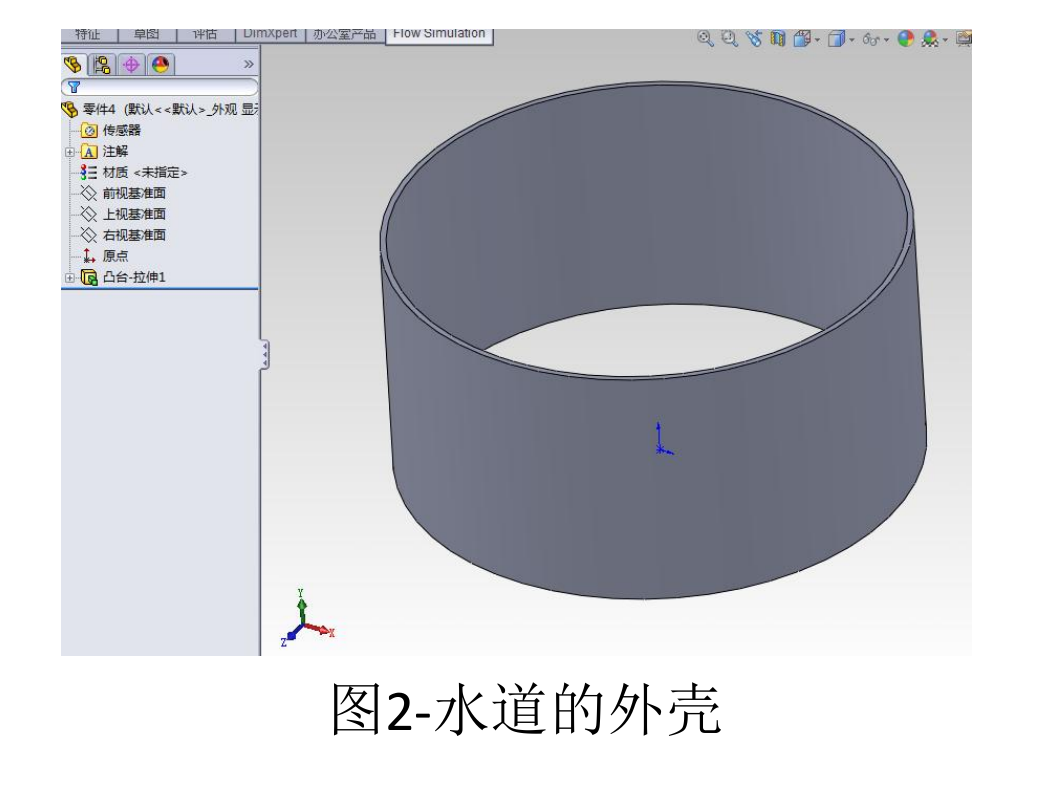

图2-水道的外壳

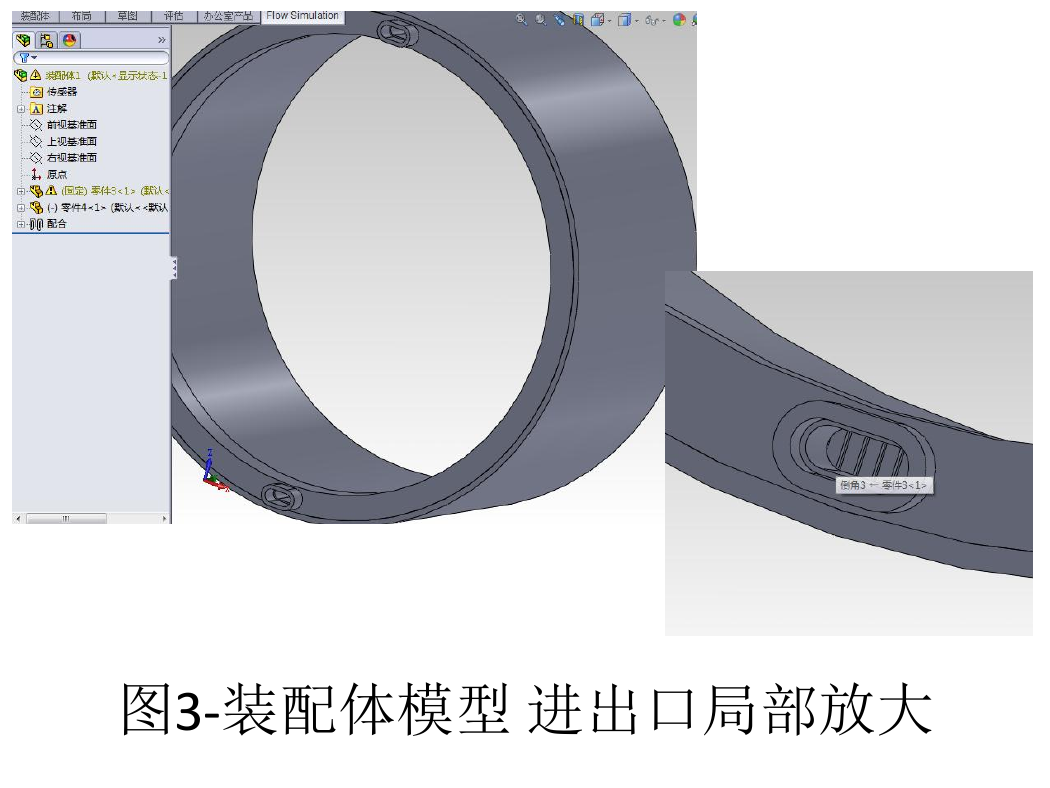

图3-装配体模型进出口局部放大

二、模型有限元分析 • 有限元分析的软件很多，有ansys-flotran、 fluent、SolidWorks等。本次仿真采用 SolidWorks，由于其较好的人机界面；求解区域自动划分，这样只需建立物体的实际模型，有限元分析求解区域（水流动的区域）模型SolidWorks自动识别；前处理过程是个向导，使得分析的前更方便快捷准确，不会遗漏任何参数的输入

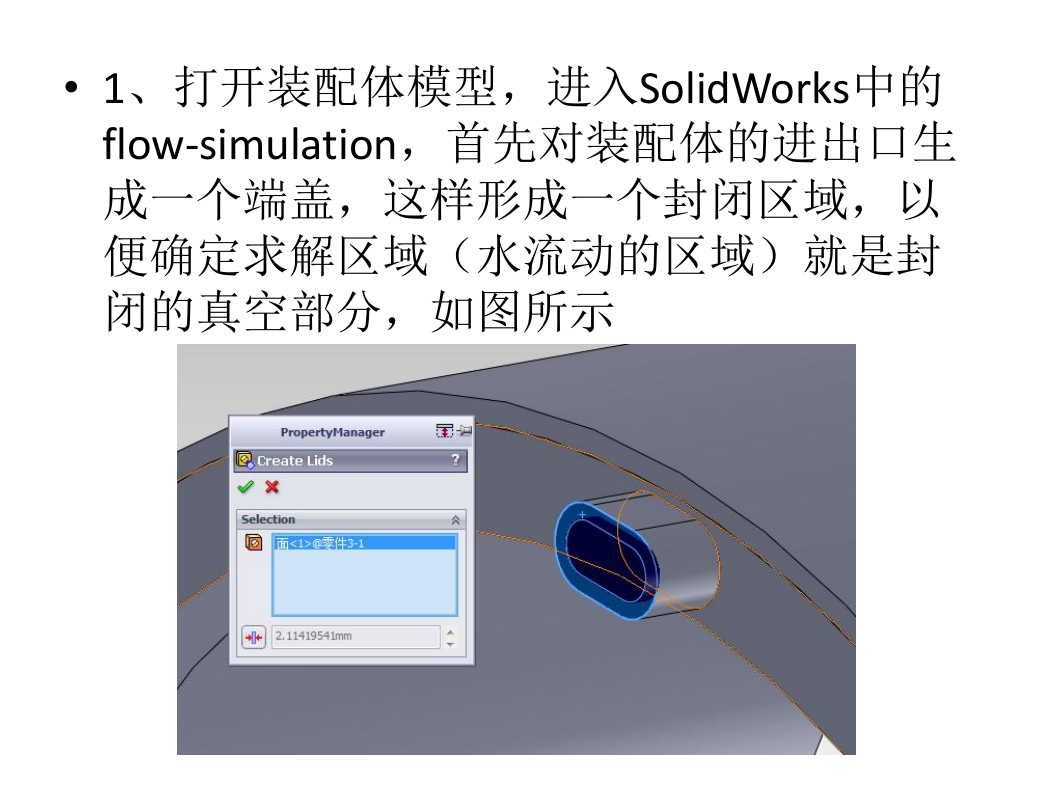

• 1、打开装配体模型，进入SolidWorks中的 flow-simulation，首先对装配体的进出口生成一个端盖，这样形成一个封闭区域，以便确定求解区域（水流动的区域）就是封闭的真空部分，如图所示
