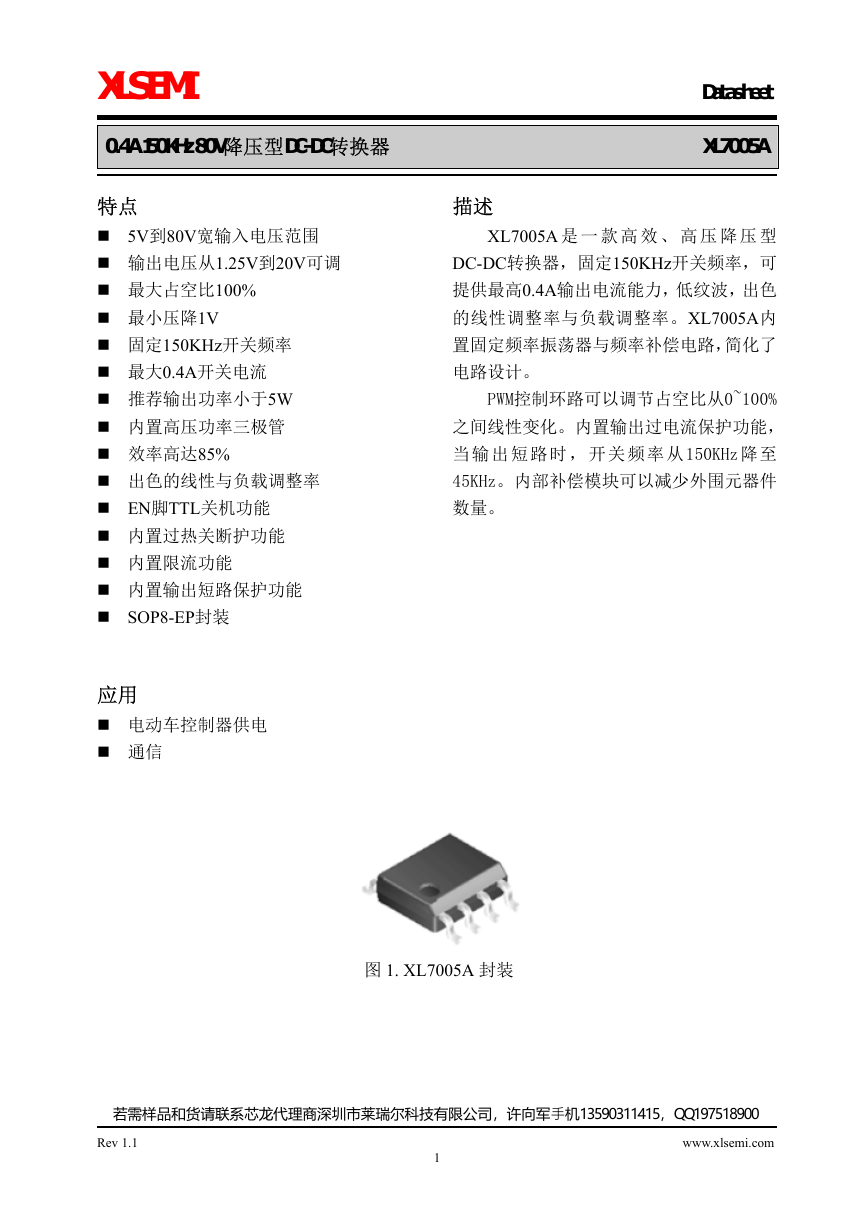

XLSEMI Datasheet 0.4A 150KHz 80V降压型DC-DC转换器 XL7005A 特点 5V到80V宽输入电压范围输出电压从1.25V到20V可调最大占空比100% 最小压降1V 固定150KHz开关频率最大0.4A开关电流推荐输出功率小于5W 内置高压功率三极管效率高达85% 出色的线性与负载调整率 EN脚TTL关机功能内置过热关断护功能内置限流功能内置输出短路保护功能 SOP8-EP封装应用电动车控制器供电通信描述 XL7005A 是一款高效、高压降压型 DC-DC转换器，固定150KHz开关频率，可提供最高0.4A输出电流能力，低纹波，出色的线性调整率与负载调整率。XL7005A内置固定频率振荡器与频率补偿电路，简化了电路设计。 PWM控制环路可以调节占空比从0~100% 之间线性变化。内置输出过电流保护功能，当输出短路时，开关频率从 150KHz 降至 45KHz。内部补偿模块可以减少外围元器件数量。图 1. XL7005A 封装若需样品和货请联系芯龙代理商深圳市莱瑞尔科技有限公司，许向军手机13590311415，QQ197518900 Rev 1.1 www.xlsemi.com 1

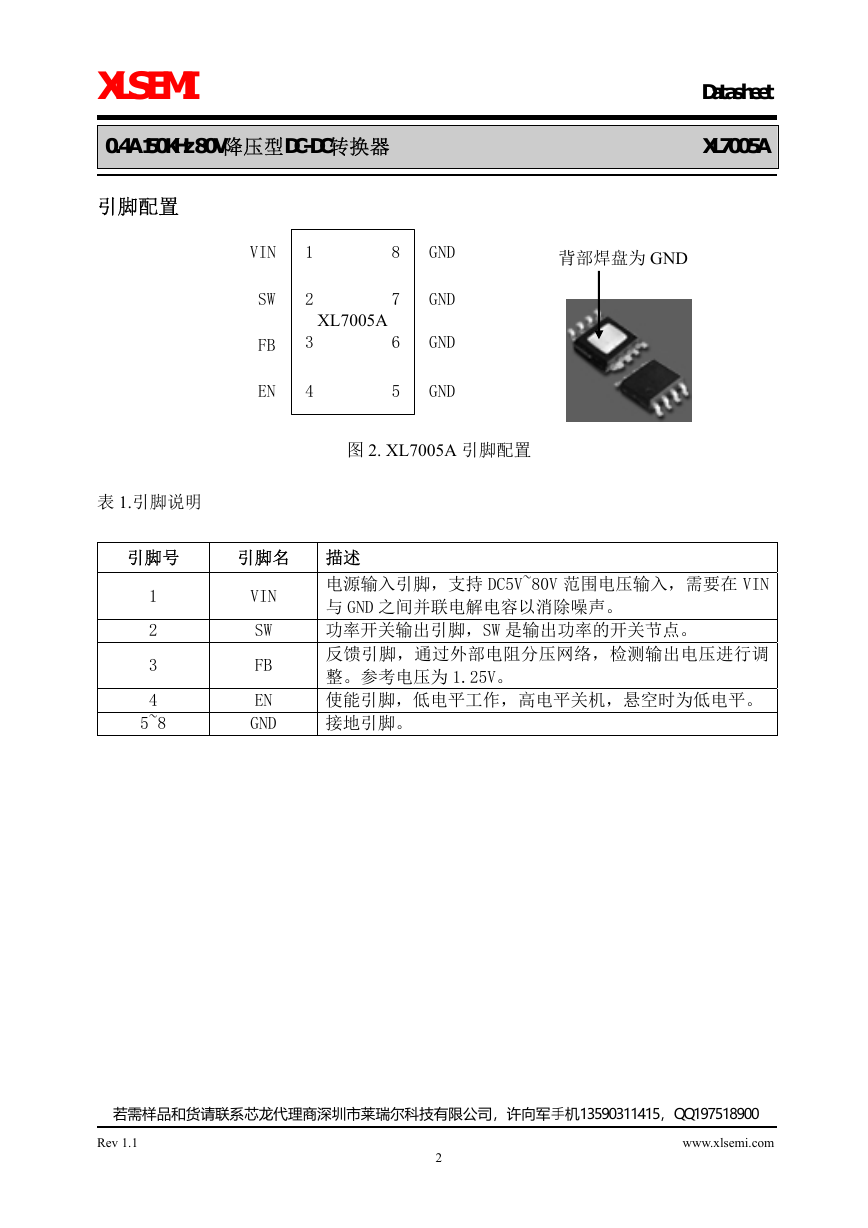

XLSEMI Datasheet 0.4A 150KHz 80V降压型DC-DC转换器 XL7005A 引脚配置表 1.引脚说明 VIN SW FB EN 1 2 3 4 XL7005A 8 7 6 5 GND GND GND GND 背部焊盘为 GND 图 2. XL7005A 引脚配置引脚号引脚名描述 VIN SW FB EN GND 电源输入引脚，支持 DC5V~80V 范围电压输入，需要在 VIN 与 GND 之间并联电解电容以消除噪声。功率开关输出引脚，SW 是输出功率的开关节点。反馈引脚，通过外部电阻分压网络，检测输出电压进行调整。参考电压为 1.25V。使能引脚，低电平工作，高电平关机，悬空时为低电平。接地引脚。 1 2 3 4 5~8 若需样品和货请联系芯龙代理商深圳市莱瑞尔科技有限公司，许向军手机13590311415，QQ197518900 Rev 1.1 www.xlsemi.com 2

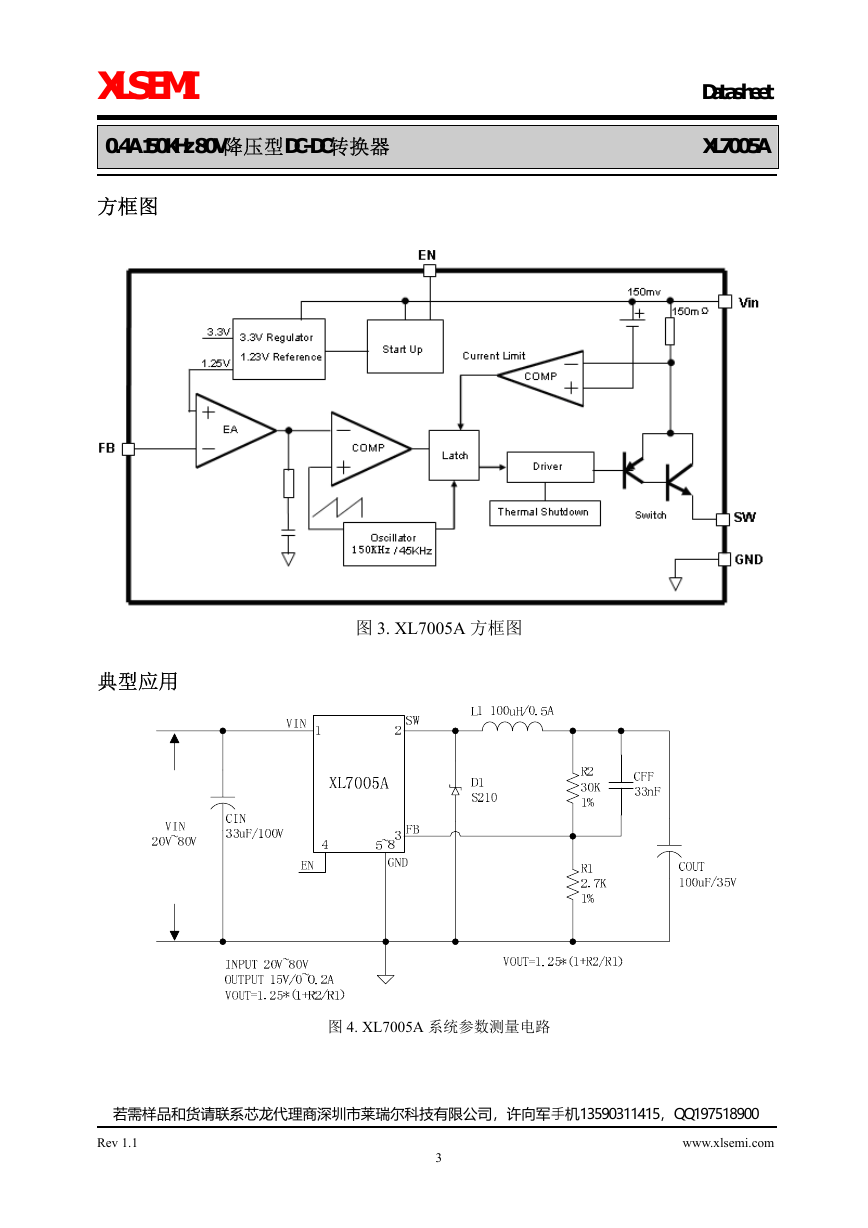

XLSEMI Datasheet 0.4A 150KHz 80V降压型DC-DC转换器 XL7005A 方框图图 3. XL7005A 方框图典型应用图 4. XL7005A 系统参数测量电路若需样品和货请联系芯龙代理商深圳市莱瑞尔科技有限公司，许向军手机13590311415，QQ197518900 Rev 1.1 www.xlsemi.com 3

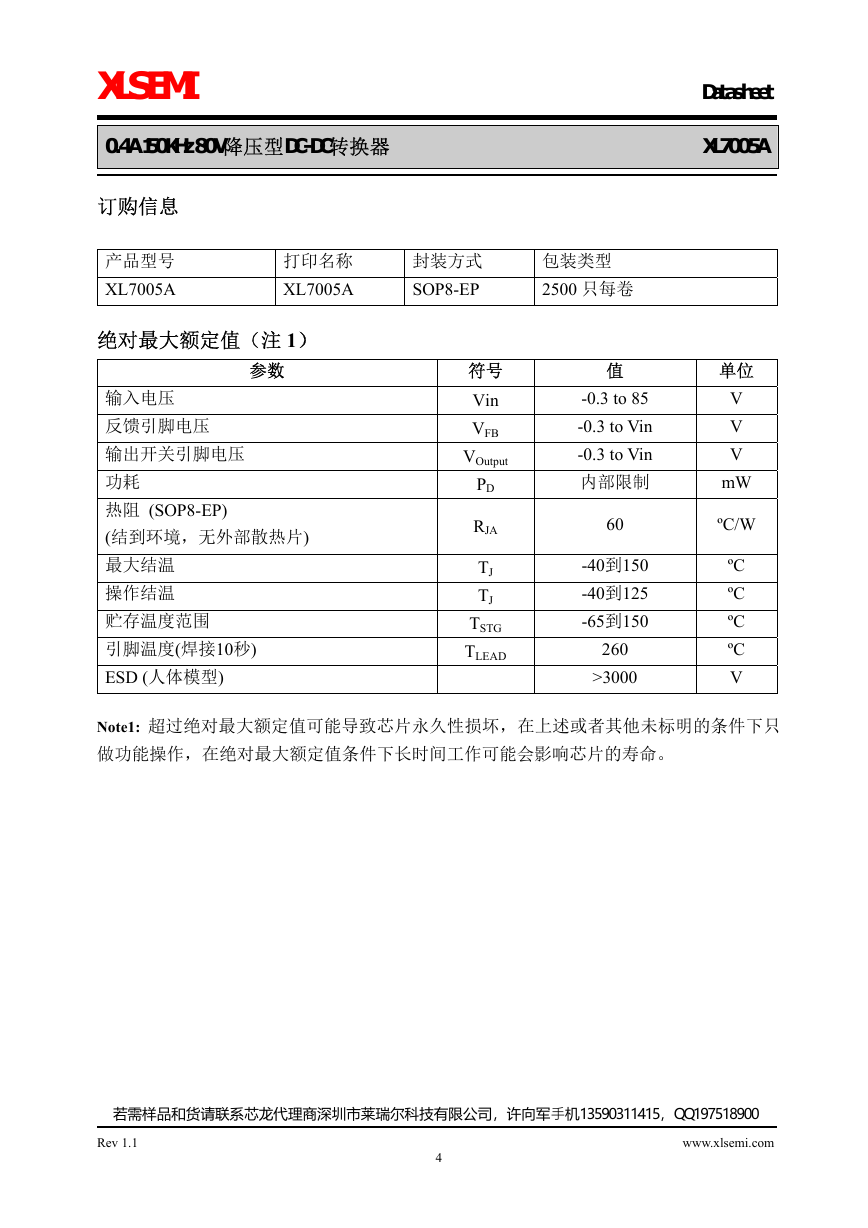

XLSEMI Datasheet 0.4A 150KHz 80V降压型DC-DC转换器 XL7005A 订购信息产品型号 XL7005A 打印名称 XL7005A 封装方式 SOP8-EP 包装类型 2500 只每卷绝对最大额定值（注 1）参数输入电压反馈引脚电压输出开关引脚电压功耗热阻 (SOP8-EP) (结到环境，无外部散热片) 最大结温操作结温贮存温度范围引脚温度(焊接10秒) ESD (人体模型) 符号 Vin VFB VOutput PD RJA TJ TJ TSTG TLEAD 值 -0.3 to 85 -0.3 to Vin -0.3 to Vin 内部限制 60 -40到150 -40到125 -65到150 260 >3000 单位 V V V mW ºC/W ºC ºC ºC ºC V Note1: 超过绝对最大额定值可能导致芯片永久性损坏，在上述或者其他未标明的条件下只做功能操作，在绝对最大额定值条件下长时间工作可能会影响芯片的寿命。若需样品和货请联系芯龙代理商深圳市莱瑞尔科技有限公司，许向军手机13590311415，QQ197518900 Rev 1.1 www.xlsemi.com 4

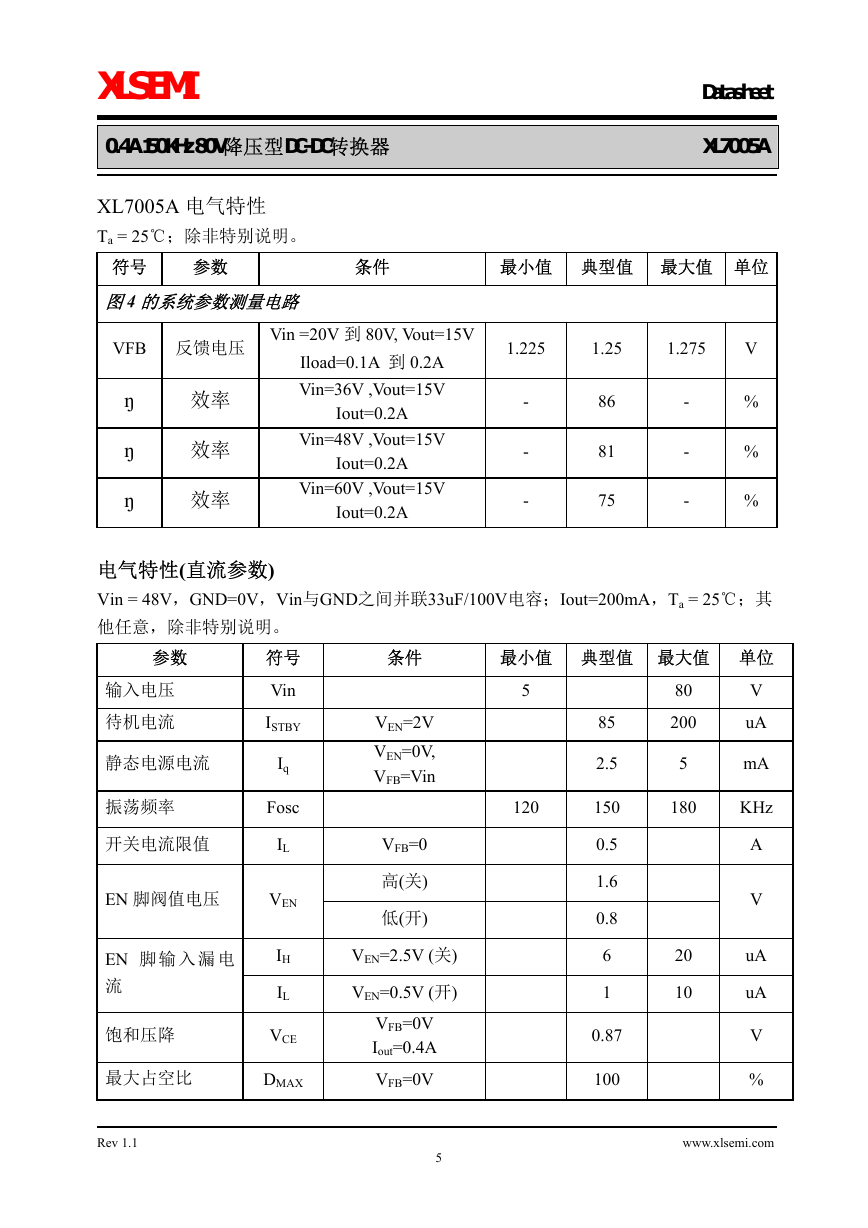

XLSEMI Datasheet 0.4A 150KHz 80V降压型DC-DC转换器 XL7005A XL7005A 电气特性 Ta = 25℃；除非特别说明。参数符号图4 的系统参数测量电路条件最小值典型值最大值单位 VFB 反馈电压 ŋ ŋ ŋ 效率效率效率 Vin =20V 到 80V, Vout=15V Iload=0.1A 到 0.2A Vin=36V ,Vout=15V Iout=0.2A Vin=48V ,Vout=15V Iout=0.2A Vin=60V ,Vout=15V Iout=0.2A 1.225 1.25 1.275 - - - 86 81 75 - - - V % % % 电气特性(直流参数) Vin = 48V，GND=0V，Vin与GND之间并联33uF/100V电容；Iout=200mA，Ta = 25℃；其他任意，除非特别说明。符号 Vin ISTBY 最小值典型值最大值单位 V uA 输入电压待机电流 80 200 参数 5 85 条件 VEN=2V VEN=0V, VFB=Vin VFB=0 高(关) 低(开) 静态电源电流振荡频率开关电流限值 Iq Fosc IL EN 脚阀值电压 VEN EN 脚输入漏电流饱和压降最大占空比 IH IL VCE DMAX VEN=2.5V (关) VEN=0.5V (开) VFB=0V Iout=0.4A VFB=0V 120 2.5 150 0.5 1.6 0.8 6 1 0.87 100 5 mA 180 KHz 20 10 A V uA uA V % Rev 1.1 www.xlsemi.com 5

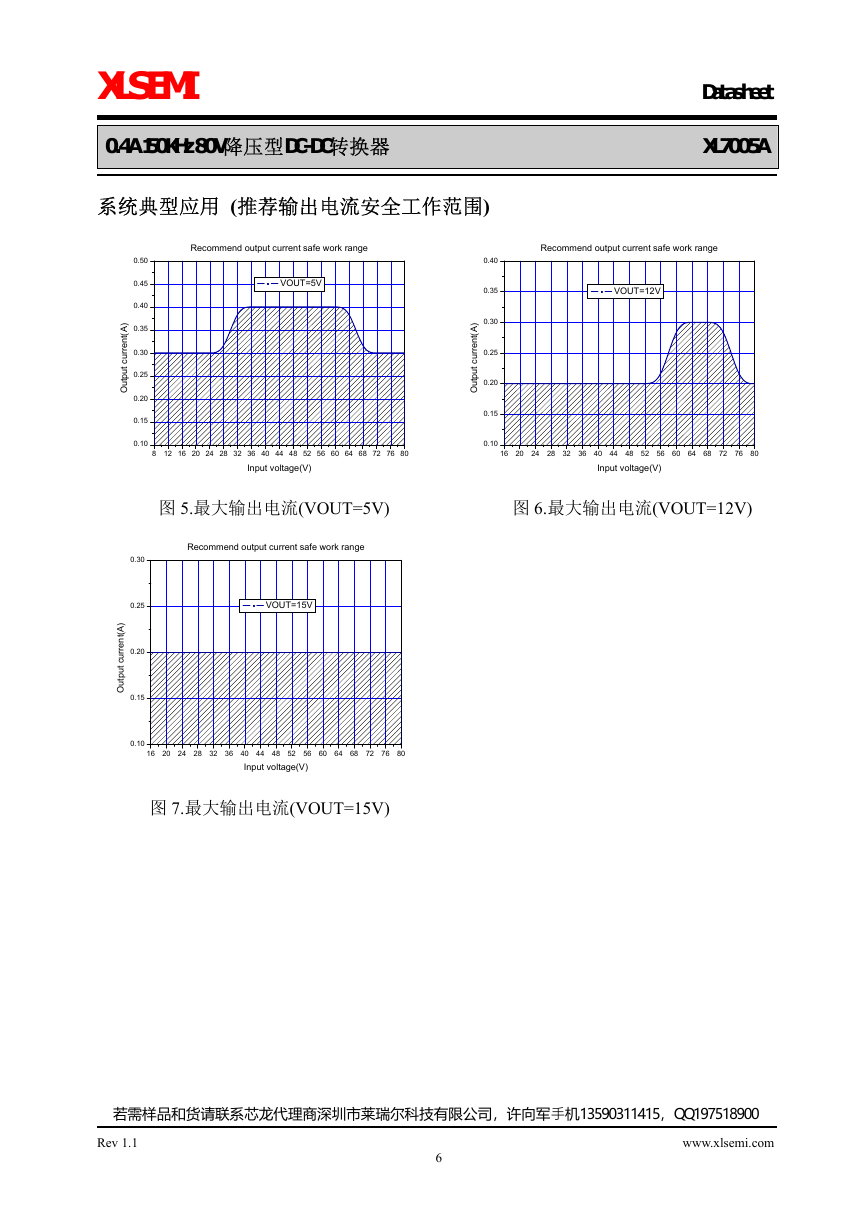

XLSEMI Datasheet 0.4A 150KHz 80V降压型DC-DC转换器 XL7005A 系统典型应用 (推荐输出电流安全工作范围) Recommend output current safe work range Recommend output current safe work range 0.50 0.45 0.40 0.35 0.30 0.25 0.20 0.15 0.10 ) A ( t n e r r u c t u p t u O VOUT=5V 0.40 0.35 0.30 0.25 0.20 0.15 0.10 ) A ( t n e r r u c t u p t u O VOUT=12V 8 12 16 20 24 28 32 36 40 44 48 52 56 60 64 68 72 76 80 16 20 24 28 32 36 40 44 48 52 56 60 64 68 72 76 80 Input voltage(V) Input voltage(V) 图 5.最大输出电流(VOUT=5V) 图 6.最大输出电流(VOUT=12V) ) A ( t n e r r u c t t u p u O 0.30 0.25 0.20 0.15 0.10 Recommend output current safe work range VOUT=15V 16 20 24 28 32 36 40 44 48 52 56 60 64 68 72 76 80 Input voltage(V) 图 7.最大输出电流(VOUT=15V) Rev 1.1 www.xlsemi.com 若需样品和货请联系芯龙代理商深圳市莱瑞尔科技有限公司，许向军手机13590311415，QQ197518900 6

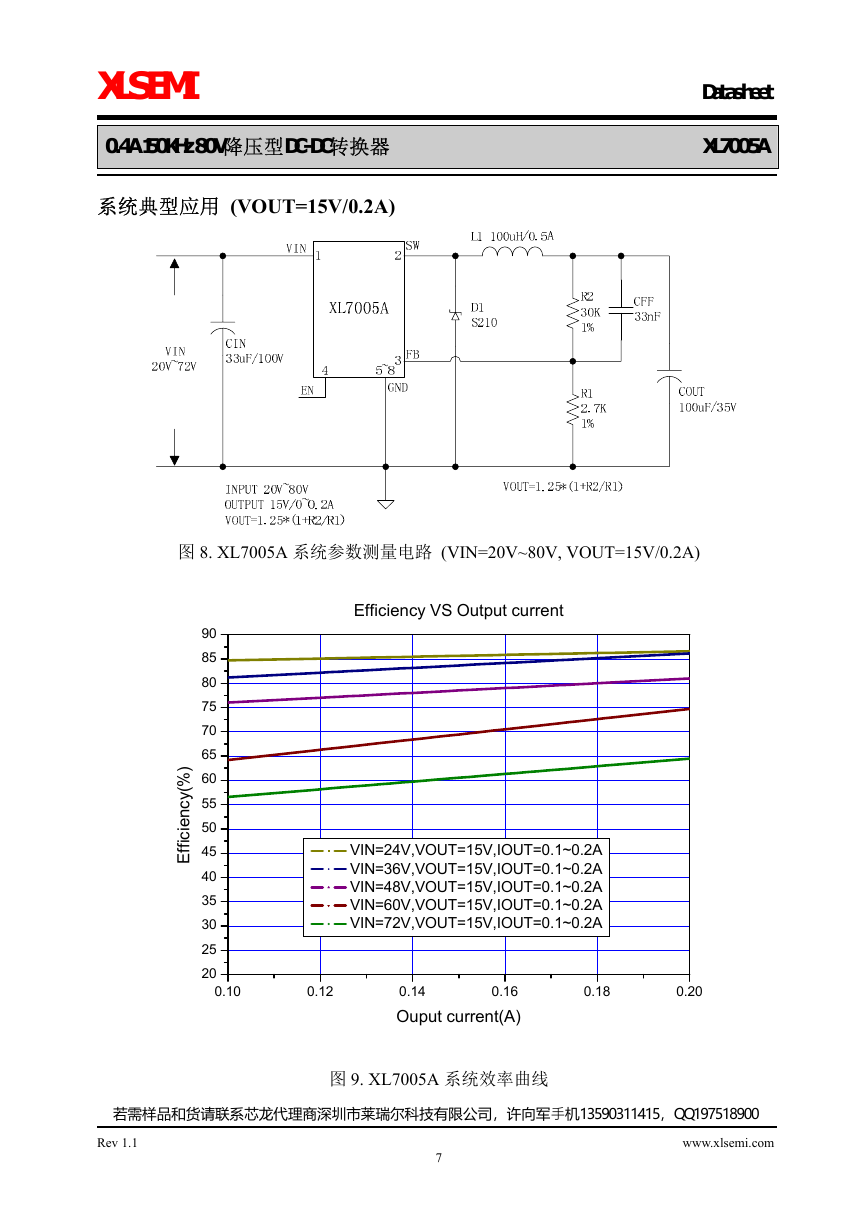

XLSEMI Datasheet 0.4A 150KHz 80V降压型DC-DC转换器 XL7005A 系统典型应用 (VOUT=15V/0.2A) 图 8. XL7005A 系统参数测量电路 (VIN=20V~80V, VOUT=15V/0.2A) Efficiency VS Output current 90 85 80 75 70 65 60 55 50 45 40 35 30 25 20 ) % ( y c n e c i f f i E VIN=24V,VOUT=15V,IOUT=0.1~0.2A VIN=36V,VOUT=15V,IOUT=0.1~0.2A VIN=48V,VOUT=15V,IOUT=0.1~0.2A VIN=60V,VOUT=15V,IOUT=0.1~0.2A VIN=72V,VOUT=15V,IOUT=0.1~0.2A 0.10 0.12 0.16 0.14 Ouput current(A) 0.18 0.20 图 9. XL7005A 系统效率曲线若需样品和货请联系芯龙代理商深圳市莱瑞尔科技有限公司，许向军手机13590311415，QQ197518900 Rev 1.1 www.xlsemi.com 7

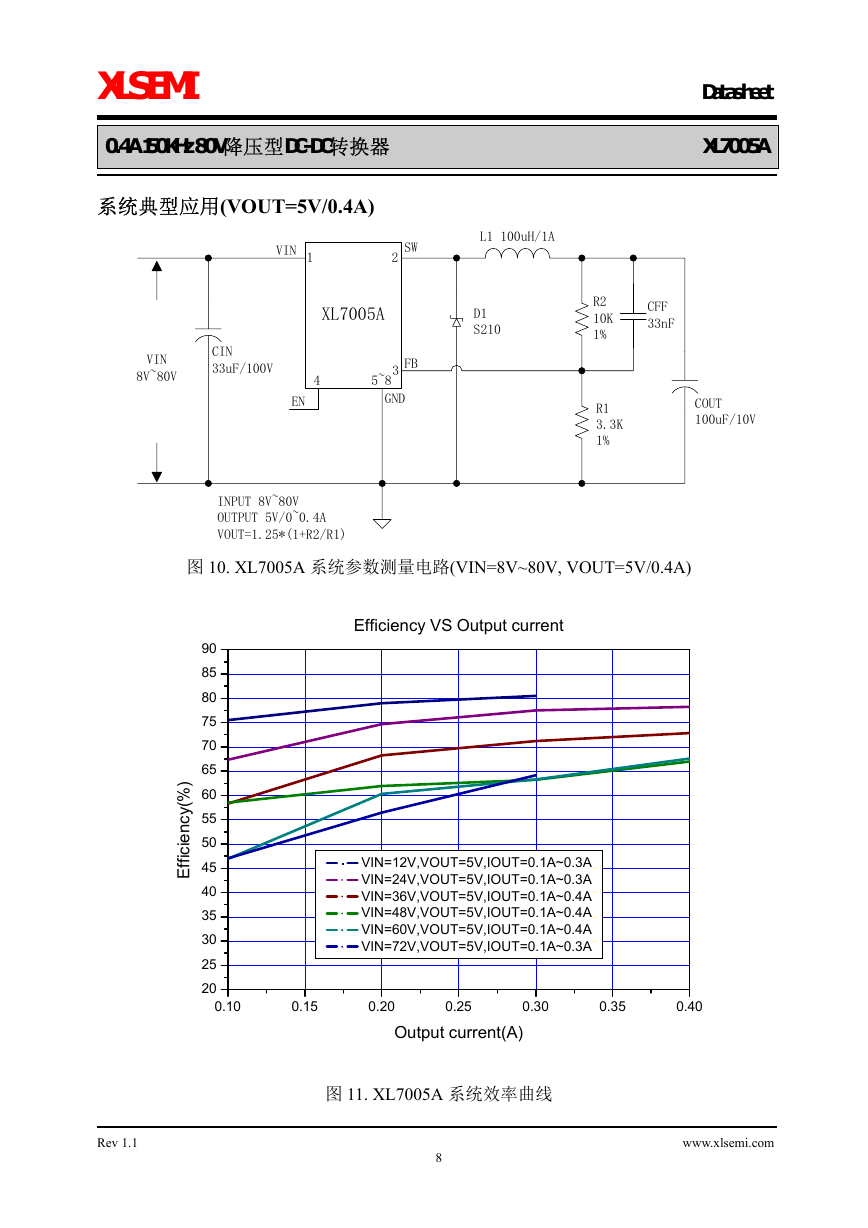

XLSEMI Datasheet 0.4A 150KHz 80V降压型DC-DC转换器 XL7005A 系统典型应用(VOUT=5V/0.4A) VIN 1 SW 2 L1 100uH/1A XL7005A D1 S210 R2 10K 1% CFF 33nF VIN 8V~80V CIN 33uF/100V 4 EN FB 3 5~8 GND R1 3.3K 1% COUT 100uF/10V INPUT 8V~80V OUTPUT 5V/0~0.4A VOUT=1.25*(1+R2/R1) 图 10. XL7005A 系统参数测量电路(VIN=8V~80V, VOUT=5V/0.4A) Efficiency VS Output current 90 85 80 75 70 65 60 55 50 45 40 35 30 25 20 ) % ( y c n e c i f f i E VIN=12V,VOUT=5V,IOUT=0.1A~0.3A VIN=24V,VOUT=5V,IOUT=0.1A~0.3A VIN=36V,VOUT=5V,IOUT=0.1A~0.4A VIN=48V,VOUT=5V,IOUT=0.1A~0.4A VIN=60V,VOUT=5V,IOUT=0.1A~0.4A VIN=72V,VOUT=5V,IOUT=0.1A~0.3A 0.10 0.15 0.20 0.25 0.30 0.35 0.40 Output current(A) 图 11. XL7005A 系统效率曲线 Rev 1.1 www.xlsemi.com 8
