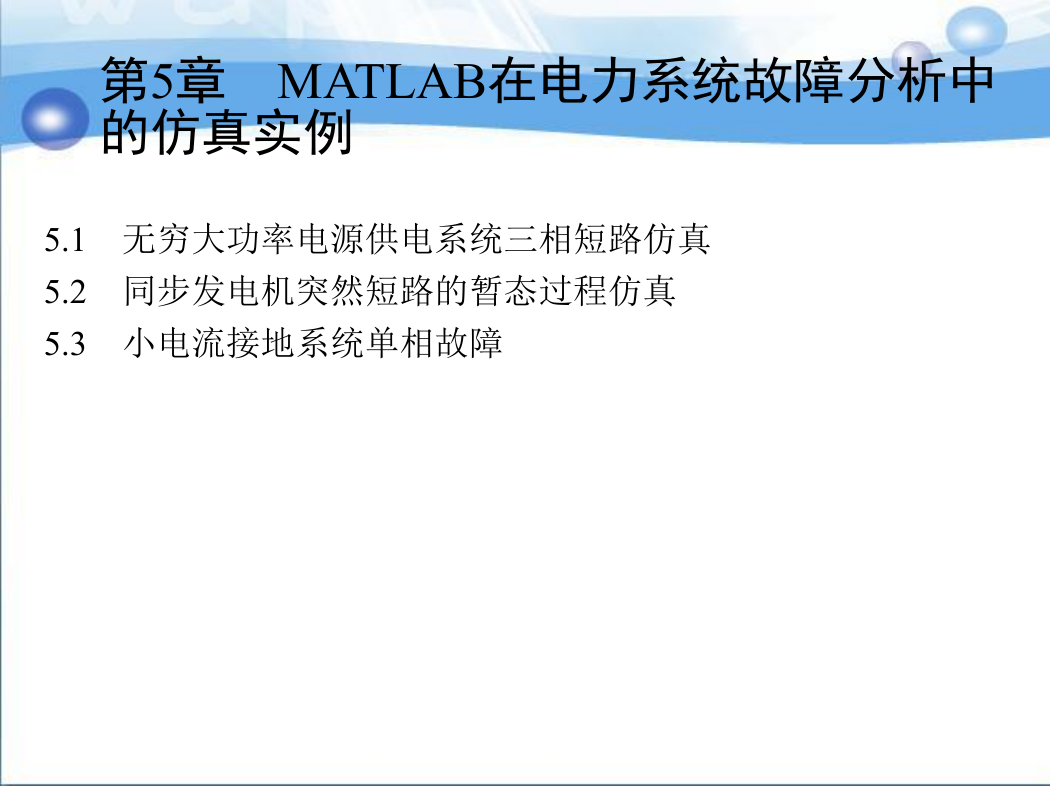

第5章　MATLAB在电力系统故障分析中的仿真实例 5.1　无穷大功率电源供电系统三相短路仿真 5.2　同步发电机突然短路的暂态过程仿真 5.3　小电流接地系统单相故障

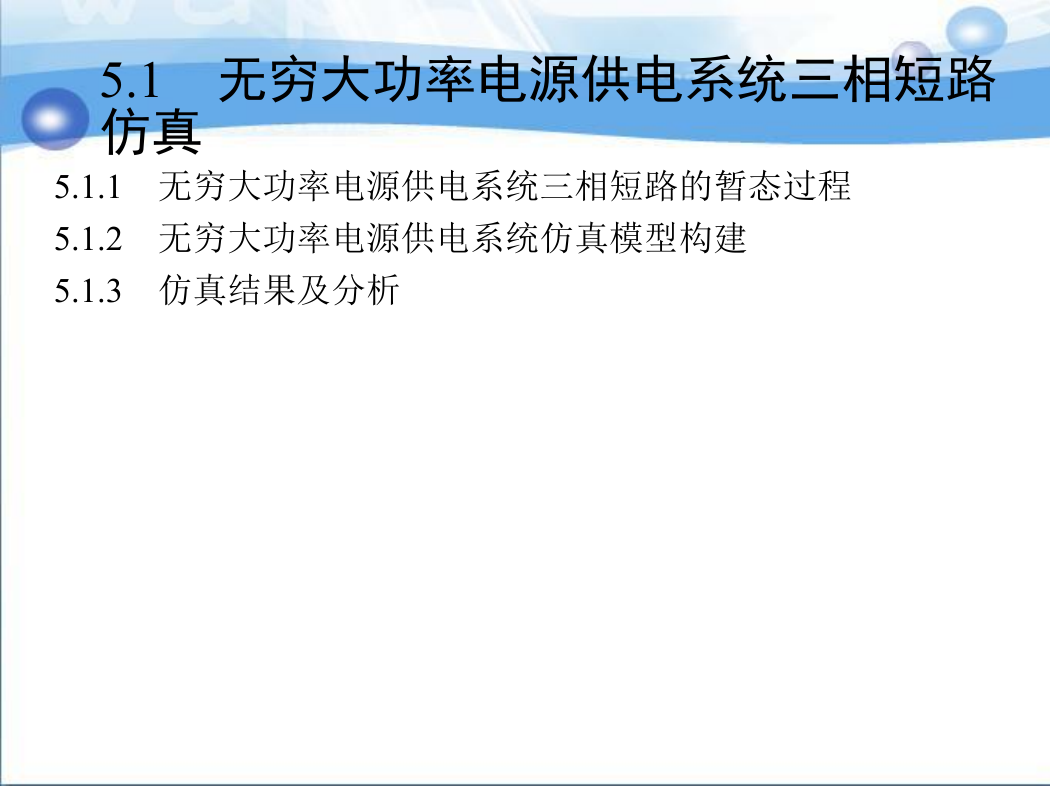

5.1　无穷大功率电源供电系统三相短路仿真 5.1.1　无穷大功率电源供电系统三相短路的暂态过程 5.1.2　无穷大功率电源供电系统仿真模型构建 5.1.3　仿真结果及分析

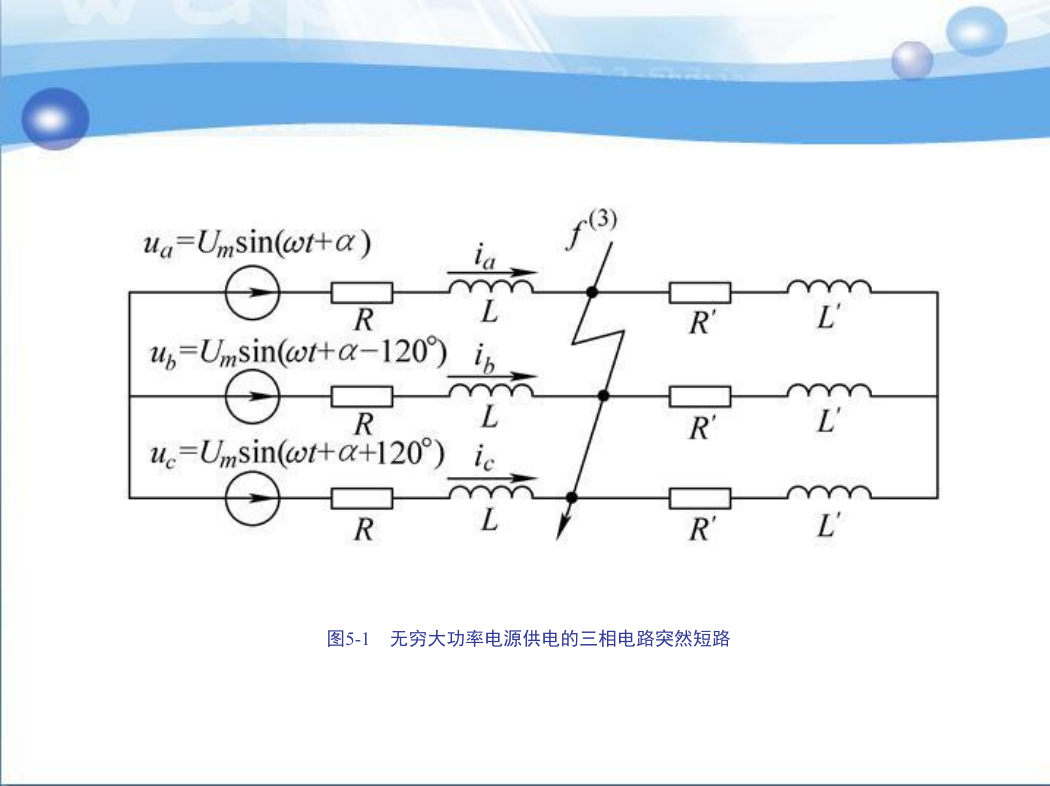

图5-1　无穷大功率电源供电的三相电路突然短路

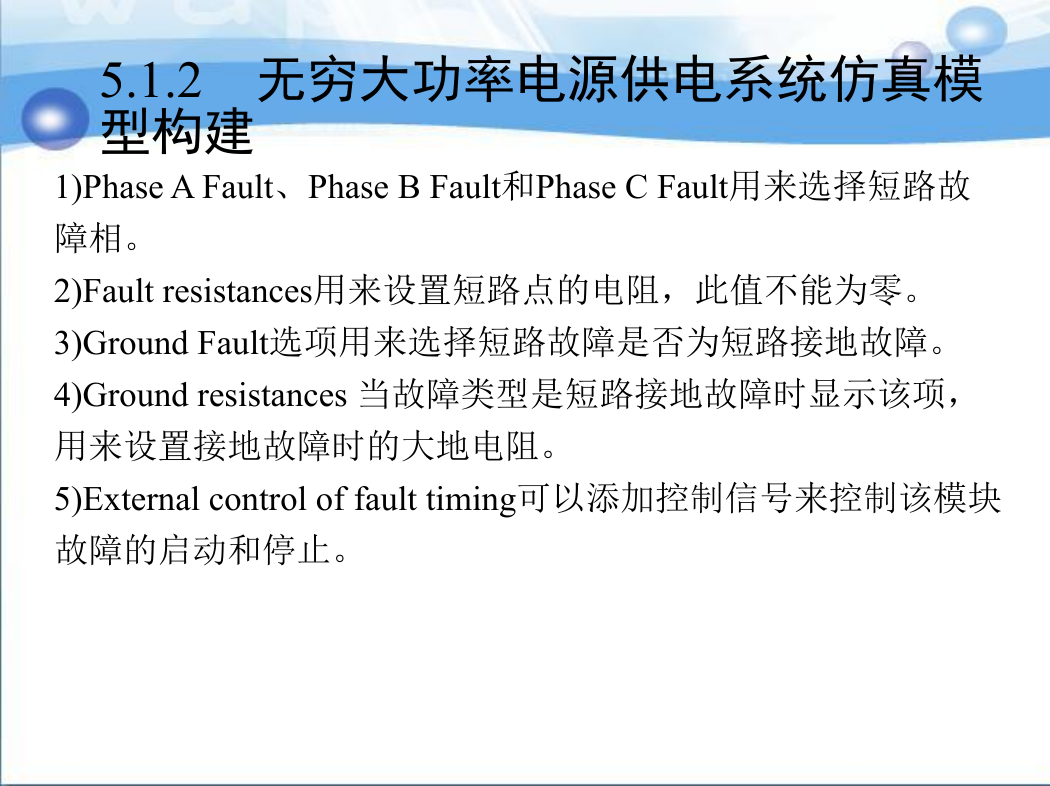

5.1.2　无穷大功率电源供电系统仿真模型构建 1)Phase A Fault、Phase B Fault和Phase C Fault用来选择短路故障相。 2)Fault resistances用来设置短路点的电阻，此值不能为零。 3)Ground Fault选项用来选择短路故障是否为短路接地故障。 4)Ground resistances 当故障类型是短路接地故障时显示该项，用来设置接地故障时的大地电阻。 5)External control of fault timing可以添加控制信号来控制该模块故障的启动和停止。

6)Transition status和Transition times用来设置转换状态和转换时间；其中,Transition status表示故障开关的状态，通常用“1”表示闭合， “0”表示断开；Transition times表示故障开关的动作时间；并且每个选项都有两个数值，而且它们是一一对应的。 7)Snubbers resistance和snubbers Capacitance用来设置并联缓冲电路中的过渡电阻和过渡电容。 8)Measurements 用来选择测量量。

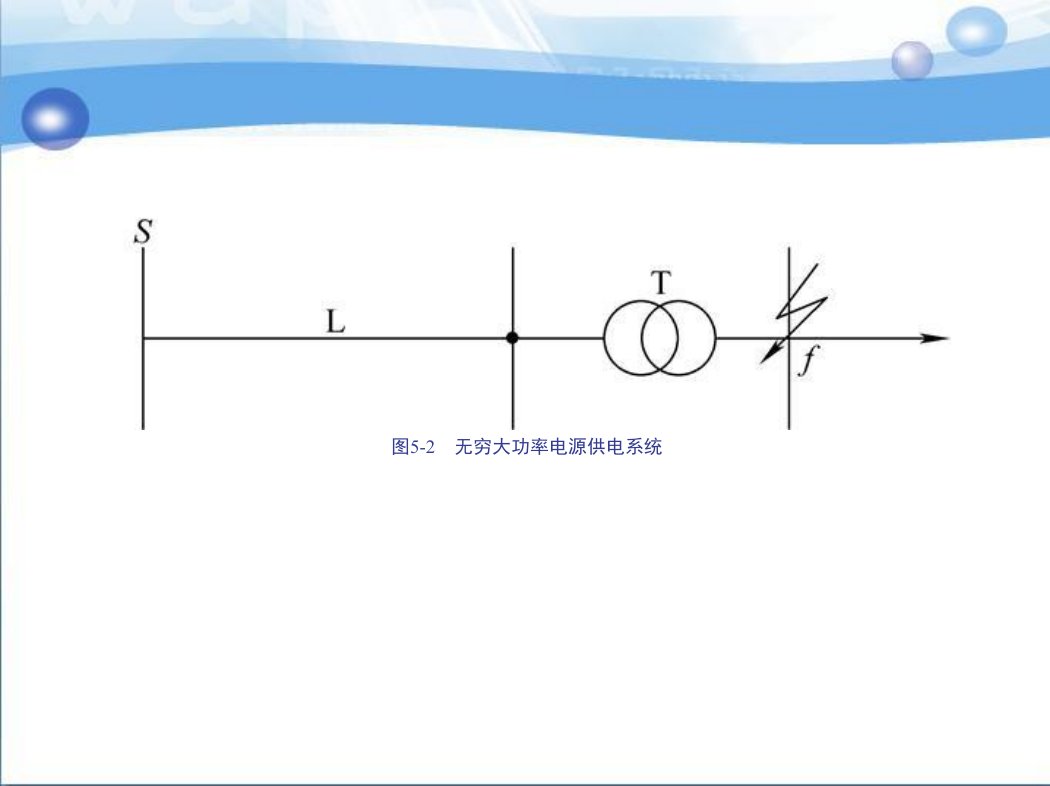

图5-2　无穷大功率电源供电系统

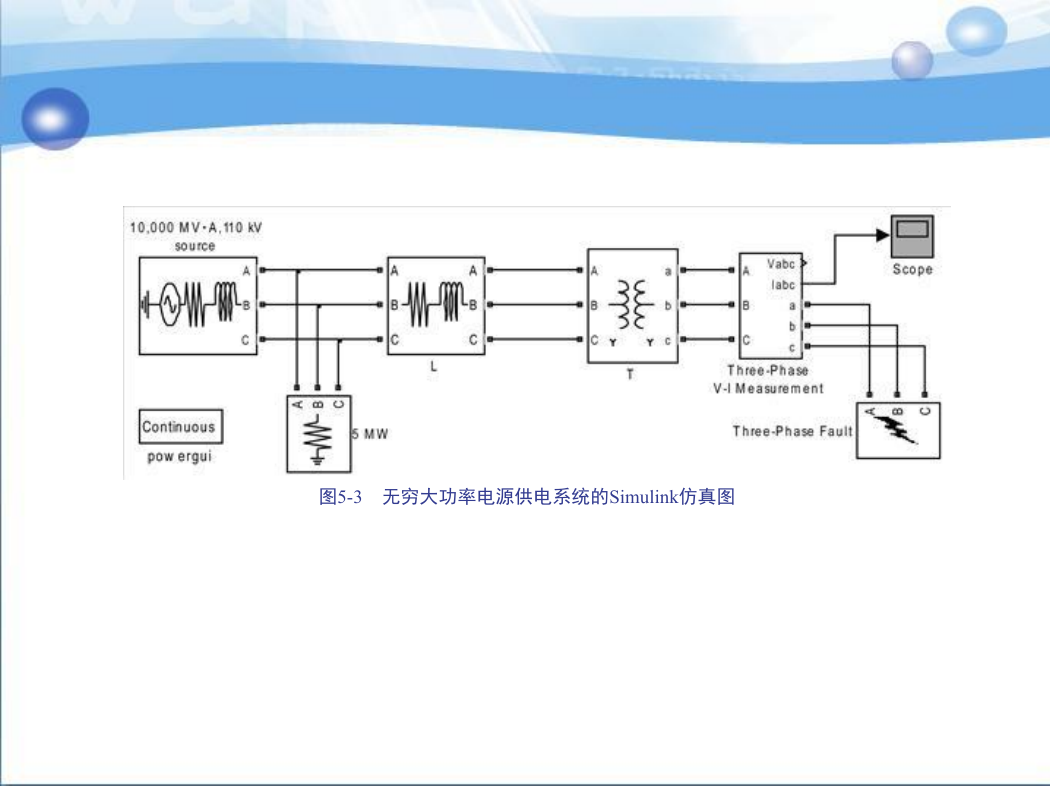

图5-3　无穷大功率电源供电系统的Simulink仿真图

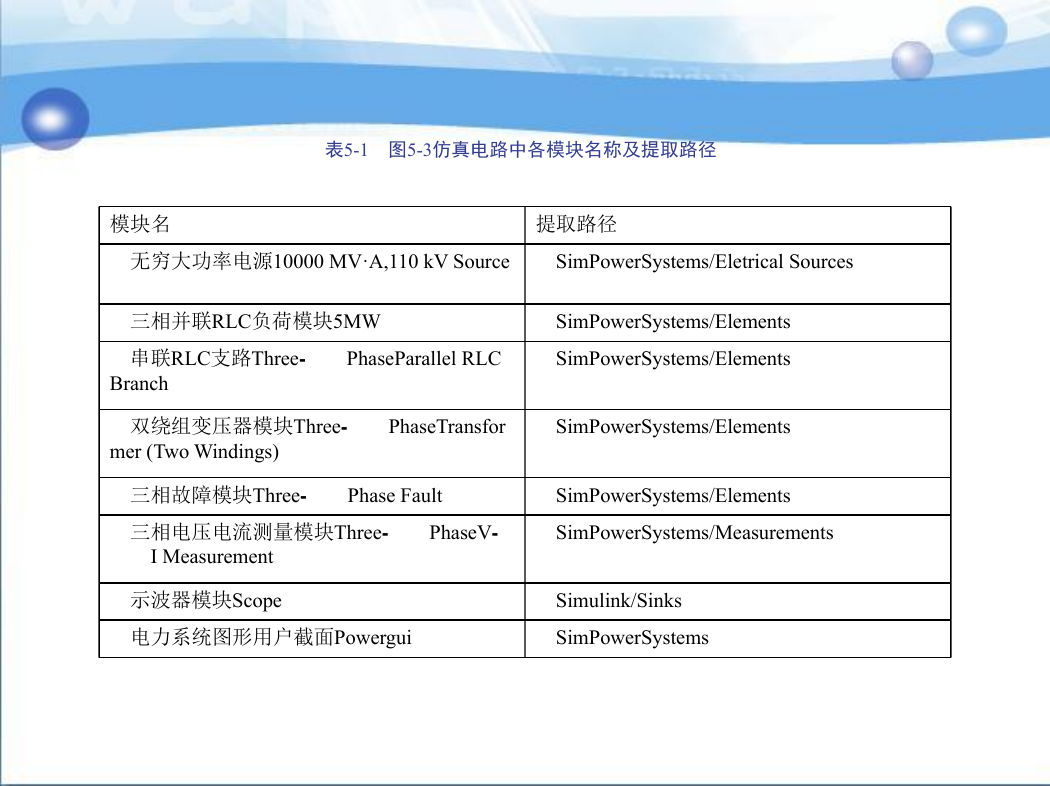

表5-1　图5-3仿真电路中各模块名称及提取路径模块名　无穷大功率电源10000 MV·A,110 kV Source 　SimPowerSystems/Eletrical Sources 提取路径　三相并联RLC负荷模块5MW 　串联RLC支路Three⁃ Branch PhaseParallel RLC 　SimPowerSystems/Elements 　SimPowerSystems/Elements 　双绕组变压器模块Three⁃ mer (Two Windings) PhaseTransfor 　SimPowerSystems/Elements 　三相故障模块Three⁃ 　三相电压电流测量模块Three⁃ Phase Fault I Measurement 　SimPowerSystems/Elements 　SimPowerSystems/Measurements PhaseV⁃ 　示波器模块Scope 　电力系统图形用户截面Powergui 　Simulink/Sinks 　SimPowerSystems
