摘要随着我国经济和文化实业的发展，在很多公开竞争场合要求有公正的竞争裁决，诸如证券、股票交易及各种智力竞赛等，因此出现了抢答器。最初的抢答器是由优先权编码器构成的逻辑电路，其运算速度慢，线路复杂，可靠性不高，功能也比较简单，特别是当抢答路数很多时，实现起来就更加困难。因此，一种能够体现竞赛的公开、公平、公正性的知识竞赛抢答器成为一种需求。本设计将以 PLC 为核心设计了系统结构图、程序指令、梯形图以及输入输出端子的分配方案，在保留了原始抢答器的基本功能的同时又增加一系列的实用功能并简化其电路结构，其将以其控制方便，灵活，只要改变输入 PLC 的控制程序，便可改变竞赛抢答器的抢答方案，从而使得竞赛不断完善其公平、公正性。关键词：PLC；竞赛抢答器；七段译码器 I

目录摘要 ······················· 错误！未定义书签。 1 绪论 ······················· 错误！未定义书签。 1.1 课题研究背景 ·················· 错误！未定义书签。 2 1.2 发展现状 1.3 课程设计研究内容 ················ 错误！未定义书签。 2 整体方案选择 ··················· 错误！未定义书签。 2.1 整体功能介绍 ·················· 错误！未定义书签。 2.2 竞赛抢答器控制要求 ··············· 错误！未定义书签。 3 硬件电路设计 ··················· 错误！未定义书签。 3.1 控制特点分析 ·················· 错误！未定义书签。 3.2 外部接线图 8 4 软件设计 ····················· 错误！未定义书签。 4.1 I/O 地址分配 ·················· 错误！未定义书签。 4.2 结构流程图 ··················· 错误！未定义书签。 4.3 梯形图设计与分析 ················ 错误！未定义书签。 4.4 系统源程序 ··················· 错误！未定义书签。 5 程序调试及分析 ·················· 错误！未定义书签。 5.1 程序运行过程分析说明 ·············· 错误！未定义书签。 5.2 调试结果 ···················· 错误！未定义书签。总结 ······················· 错误！未定义书签。致谢 ······················· 错误！未定义书签。参考文献 ······················ 错误！未定义书签。

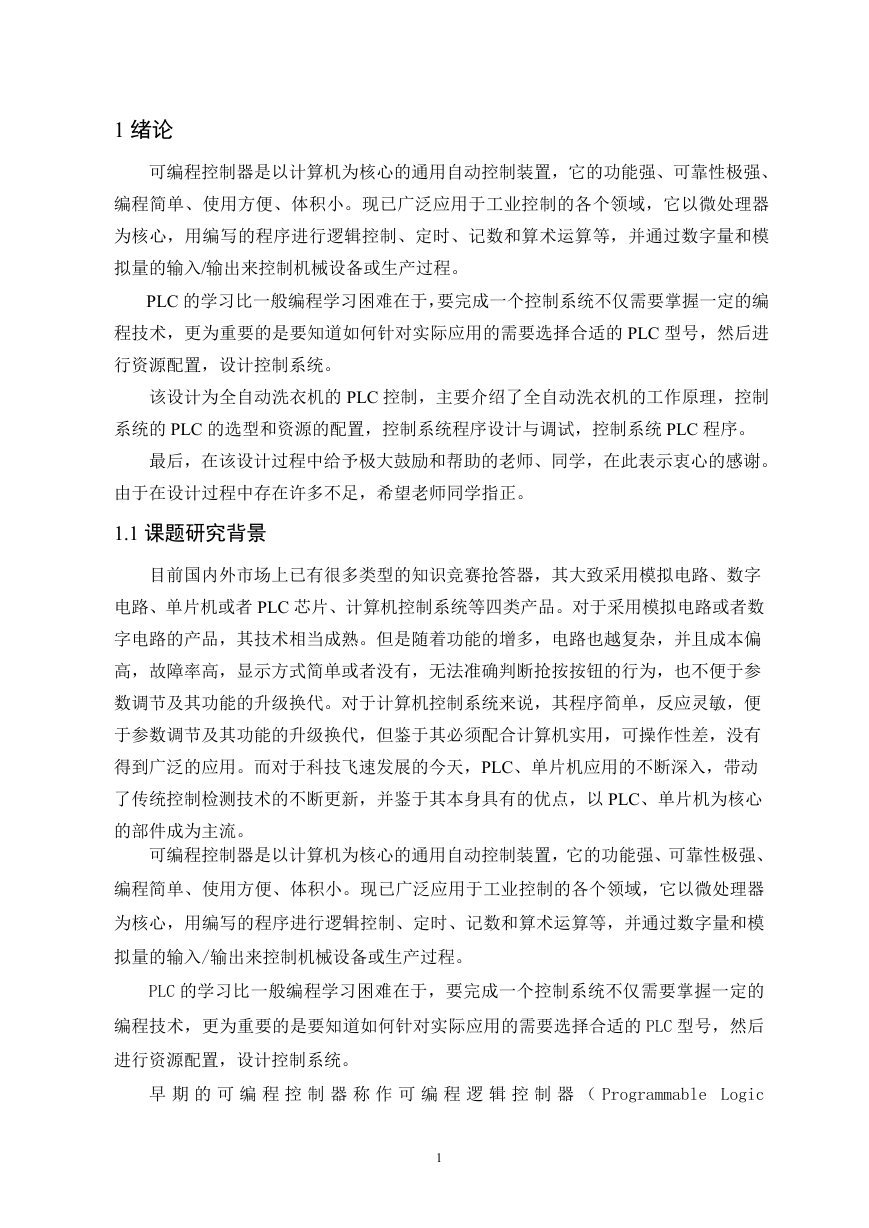

1 绪论可编程控制器是以计算机为核心的通用自动控制装置，它的功能强、可靠性极强、编程简单、使用方便、体积小。现已广泛应用于工业控制的各个领域，它以微处理器为核心，用编写的程序进行逻辑控制、定时、记数和算术运算等，并通过数字量和模拟量的输入/输出来控制机械设备或生产过程。 PLC 的学习比一般编程学习困难在于，要完成一个控制系统不仅需要掌握一定的编程技术，更为重要的是要知道如何针对实际应用的需要选择合适的 PLC 型号，然后进行资源配置，设计控制系统。该设计为全自动洗衣机的 PLC 控制，主要介绍了全自动洗衣机的工作原理，控制系统的 PLC 的选型和资源的配置，控制系统程序设计与调试，控制系统 PLC 程序。最后，在该设计过程中给予极大鼓励和帮助的老师、同学，在此表示衷心的感谢。由于在设计过程中存在许多不足，希望老师同学指正。 1.1 课题研究背景目前国内外市场上已有很多类型的知识竞赛抢答器，其大致采用模拟电路、数字电路、单片机或者 PLC 芯片、计算机控制系统等四类产品。对于采用模拟电路或者数字电路的产品，其技术相当成熟。但是随着功能的增多，电路也越复杂，并且成本偏高，故障率高，显示方式简单或者没有，无法准确判断抢按按钮的行为，也不便于参数调节及其功能的升级换代。对于计算机控制系统来说，其程序简单，反应灵敏，便于参数调节及其功能的升级换代，但鉴于其必须配合计算机实用，可操作性差，没有得到广泛的应用。而对于科技飞速发展的今天，PLC、单片机应用的不断深入，带动了传统控制检测技术的不断更新，并鉴于其本身具有的优点，以 PLC、单片机为核心的部件成为主流。可编程控制器是以计算机为核心的通用自动控制装置，它的功能强、可靠性极强、编程简单、使用方便、体积小。现已广泛应用于工业控制的各个领域，它以微处理器为核心，用编写的程序进行逻辑控制、定时、记数和算术运算等，并通过数字量和模拟量的输入/输出来控制机械设备或生产过程。 PLC 的学习比一般编程学习困难在于，要完成一个控制系统不仅需要掌握一定的编程技术，更为重要的是要知道如何针对实际应用的需要选择合适的 PLC 型号，然后进行资源配置，设计控制系统。早期的可编程控制器称作可编程逻辑控制器（ Programmable Logic 1

Controller,PLC），它主要用来代替继电器实现逻辑控制。随着技术的发展，这种采用微型计算机技术的工业控制装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称作可编程控制器，简称 PLC。但是为了避免与个人计算机（Personal Computer）的简称混淆，所以将可编程序控制器简称 PLC,PLC 自 1969 年美国数据设备公司（DEC）研制出现，现行美国，日本，德国的可编程序控制器质量优良，功能强大。 PLC 它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算，顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。传统的普通抢答器主要存在一下缺点： ⑴ 在一次抢答过程中，当出现超前违规抢答时，只能处理违规抢答信号，而对没有违规的有效信号不能进行处理，因而使该次抢答过程变为无效。 ⑵ 当有多个违规抢答时，优先编码电路只能选择其中一个，或利用抢答电路电子元件的“竞争”选择其中一个。对于后者由于抢答电路制作完毕后电子元件被固定，各路抢答信号的“竞争”能力也被固定，因而本质上也有优先权。普通抢答器存在不公平性。 ⑶ 当有多个违规抢答时，普通抢答器只能“抓住”其中一个违规者。因而出现了“漏洞”。现在大多抢答器都是以 PLC、单片机为控制核心的智能抢答器，它对采样获得的各种抢答信号进行分析。但仅有抢答功能的抢答器已经不能满足当今社会的需要。该设计不但有抢答功能，而且还有一个计分系统，能分别对四个选手进行计分，并能够对分数进行加、减。带计分功能的智能抢答器将会取代一般的智能抢答器，更好的服务于社会。 1.2 课程设计研究内容系统设计主要包括硬件和软件两大部分，依据控制系统的工作原理和技术性能，将硬件和软件分开设计。硬件设计部分包括电路原理图、合理选择元器件、绘制线路图，然后对硬件进行调试、测试，以达到设计要求。软件设计部分，首先在总体设计中完成系统总框图和各模块的功能设计，拟定详细的工作计划；然后进行具体设计，包括各模块的流程图，选择合适的编程语言和工具，进行代码设计等；最后是对软件进行调试、测试，达到所需功能要求。在系统设计中设计方法的选用是系统设计能否成功的关键。硬件电路是采用结构 2

化系统设计方法，该方法保证设计电路的标准化、模块化。硬件电路的设计最重要的选择可编程的 PLC，并确定与之配套的外围芯片，使所设计的系统既经济又高性能。硬件电路设计还包括输入输出接口设计，画出详细电路图，标出芯片的型号、器件参数值，根据电路图在仿真机上进行调试，发现设计不当及时修改，最终达到设计目的。软件设计的方法与开发环境的选取有着直接的关系，本系统由于是采用三菱 FX 可控制编程。此编程工具更有可靠、可拓展、可维护性。 2 整体方案选择 2.1 整体功能介绍知识竞赛抢答器，顾名思义就是用于比赛时，跟对手比反应时间，思维运转快慢的新型电器。随着社会科技技术的不断发展，它的应用场合也随之增加；技术含量大大提升；更加方便可靠。目前，形式多样、功能完备的抢答器已广泛应用于电视台、商业机构、学校及企事业单位，它为各种竞赛增添了刺激性、娱乐性，在一定程度上丰富了人们的业余生活。用 PLC 进行知识竞赛抢答器设计，其控制方便，灵活，只要改变输入 PLC 的控制程序，便可改变竞赛抢答器的抢答方案。 2.2 竞赛抢答器控制要求 ⑴ 知识竞赛抢答器能使 6 个队同时参加抢答。 ⑵ 设裁判队为裁判台，参赛对为参赛台。裁判台设有音响和裁判灯，并且设有裁判台开始按钮 SB0 和裁判台复位按钮 SB7；参赛台设有参赛台抢答按钮以及参赛指示灯。1-6 号参赛台分别对应按钮 SB1-SB6 及参赛指示灯 L1-L6。 ⑶ 知识竞赛抢答器能适合以下比赛规则：（1）主持人按下抢答启动按钮后，数码显示“9”并开始倒计时显示，电铃同时响 1 秒钟，表示抢答开始。如果在主持人按下抢答启动按钮 10 秒后无人抢答（数码倒计时到“0”），表示竞赛者放弃该题抢答结束，各抢答按钮失效。（2）抢答开始后，在 10 秒内第一个按下抢答按钮的竞赛者对应的数码亮（如第 3 组抢答到，则亮“3”，以此类推）、电铃响 1 秒钟，表示有人抢答成功，此时其他抢答按钮都失效。 3

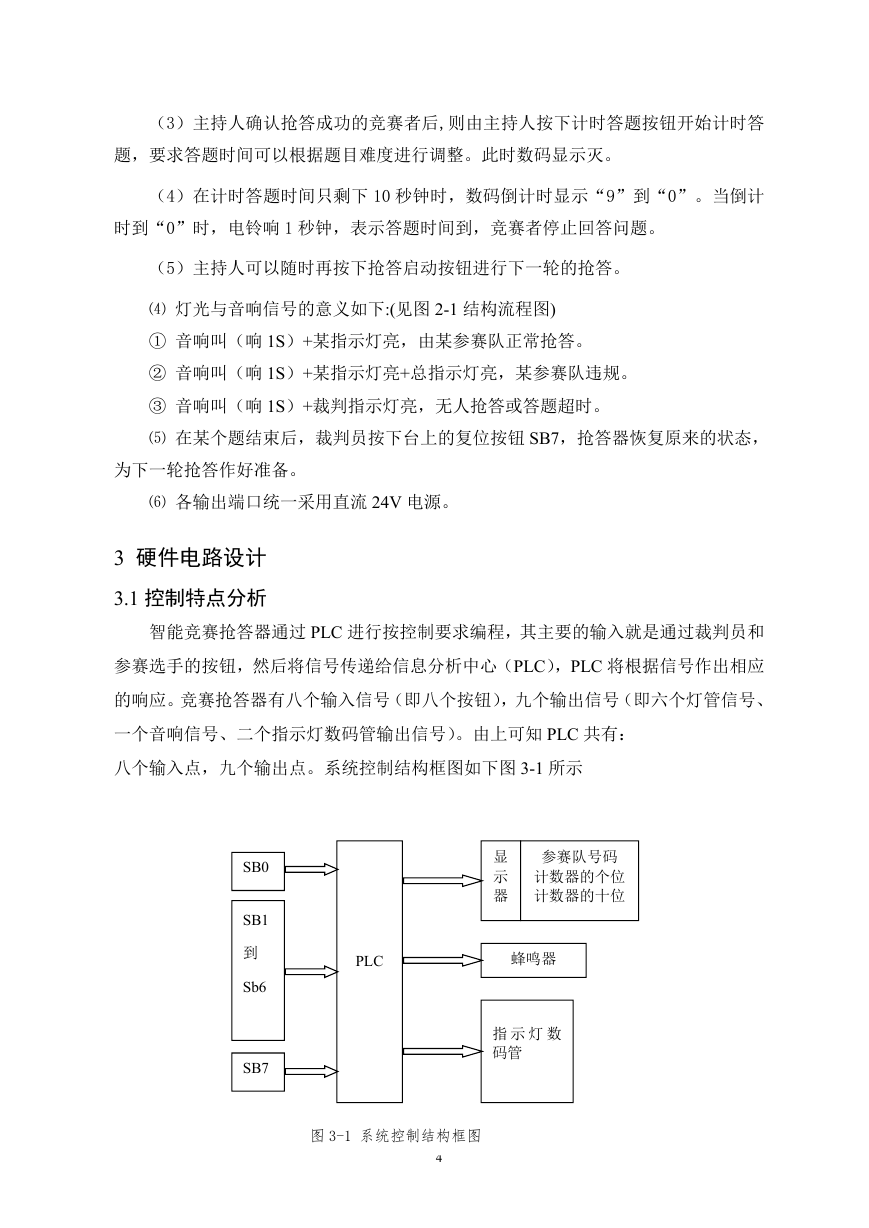

（3）主持人确认抢答成功的竞赛者后,则由主持人按下计时答题按钮开始计时答题，要求答题时间可以根据题目难度进行调整。此时数码显示灭。（4）在计时答题时间只剩下 10 秒钟时，数码倒计时显示“9”到“0”。当倒计时到“0”时，电铃响 1 秒钟，表示答题时间到，竞赛者停止回答问题。（5）主持人可以随时再按下抢答启动按钮进行下一轮的抢答。 ⑷ 灯光与音响信号的意义如下:(见图 2-1 结构流程图) ① 音响叫（响 1S）+某指示灯亮，由某参赛队正常抢答。 ② 音响叫（响 1S）+某指示灯亮+总指示灯亮，某参赛队违规。 ③ 音响叫（响 1S）+裁判指示灯亮，无人抢答或答题超时。 ⑸ 在某个题结束后，裁判员按下台上的复位按钮 SB7，抢答器恢复原来的状态，为下一轮抢答作好准备。 ⑹ 各输出端口统一采用直流 24V 电源。 3 硬件电路设计 3.1 控制特点分析智能竞赛抢答器通过 PLC 进行按控制要求编程，其主要的输入就是通过裁判员和参赛选手的按钮，然后将信号传递给信息分析中心（PLC），PLC 将根据信号作出相应的响应。竞赛抢答器有八个输入信号（即八个按钮），九个输出信号（即六个灯管信号、一个音响信号、二个指示灯数码管输出信号）。由上可知 PLC 共有：八个输入点，九个输出点。系统控制结构框图如下图 3-1 所示 SB0 SB1 到 Sb6 SB7 显示器参赛队号码计数器的个位计数器的十位 PLC 蜂鸣器指示灯数码管图 3-1 系统控制结构框图 4

3.2 外部接线图图 3-2 PLC 六路智能抢答器外部接线图分析：SA 代表“抢答开始”按钮对应输入寄存器 X0，SB1-SB6 代表 6 组参赛选手的常开按钮，分别对应 X1-X6,输出寄存器 Y0-Y6 分别对应显示器 a-g,Y11 为启动指示灯，Y10 为蜂鸣器，Y7 为倒计时指示灯，各输出窗口统一采用直流 24V 电源。输入输出输入端口输入期间注释输出端口输出器件注释 XO X1 X2 X3 X4 X5 X6 SB0 SB1 SB2 SB3 SB4 SB5 SB6 Y0 Y1 Y2 Y3 Y4 Y5 Y6 LEDa LEDb LEDc LEDd LEDe LEDf LEDg 抢答启动按钮抢答按钮 1 抢答按钮 2 抢答按钮 3 抢答按钮 4 抢答按钮 5 抢答按钮 6 5
