2.3 现场使用条件下：

3. 压缩机组说明一览表

3.1进口件比率85%

3.2 整体化机组，性能优化设计

3.3整机模块化布置

3.4 性能卓越的螺杆压缩转子

3.5 复合Teflon-S转子涂层

3.6 稳定可靠的主机轴承

3.7 转子组件设计

3.8 平衡活塞

3.9 同步齿轮

3.10 高效进气过滤器

3.11 节能型气量调节装置

3.12 安全可靠的密封

3.13 高效的水冷却器与除水装置

3.14 高效水分离器

3.15 电子排水阀

3.16 油系统

3.17 先进的弹性联轴器

3.18 高效电机

3.19 先进的Elekrontikon®全中文显示电脑控制器

3.20 维修保养简单方便

3.21 冷却水水质要求

5.1阿特拉斯·科普柯服务简介

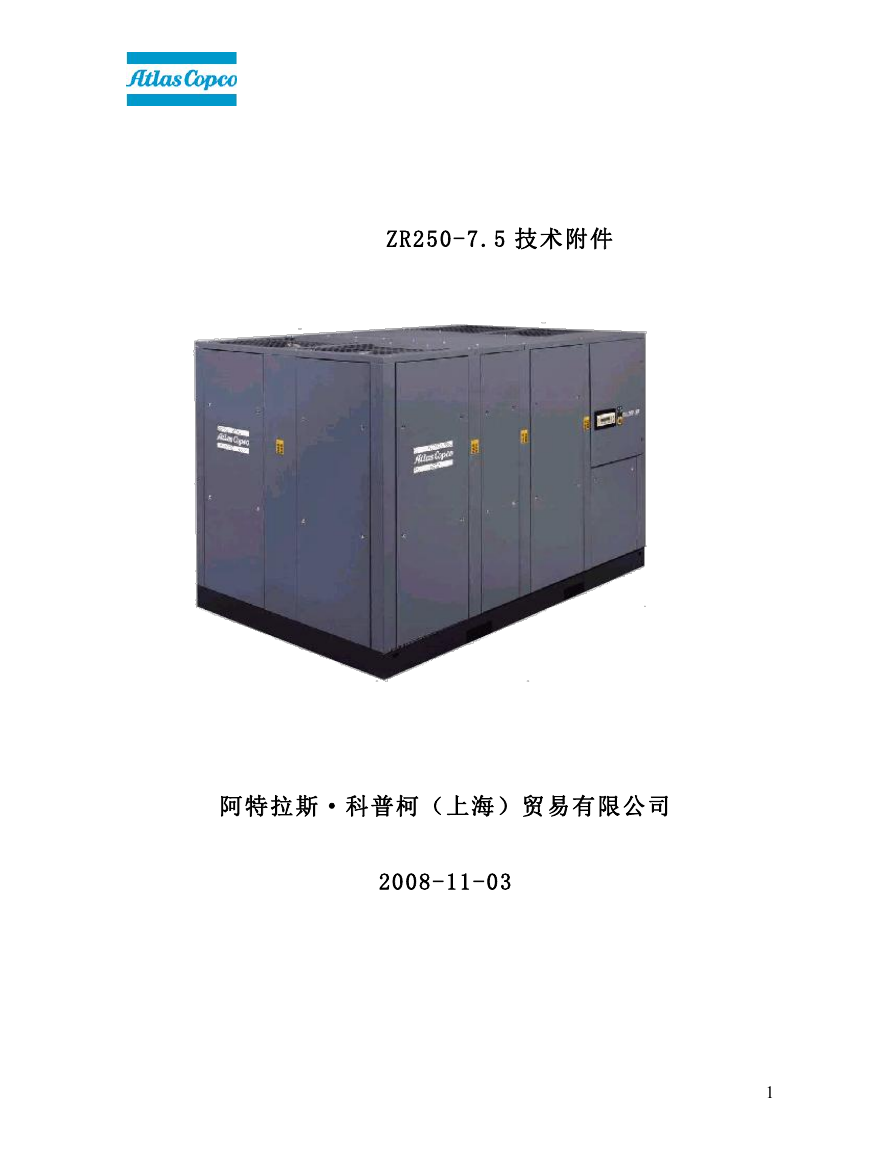

ZR250-7.5 技术附件阿特拉斯·科普柯（上海）贸易有限公司 2008-11-03 1

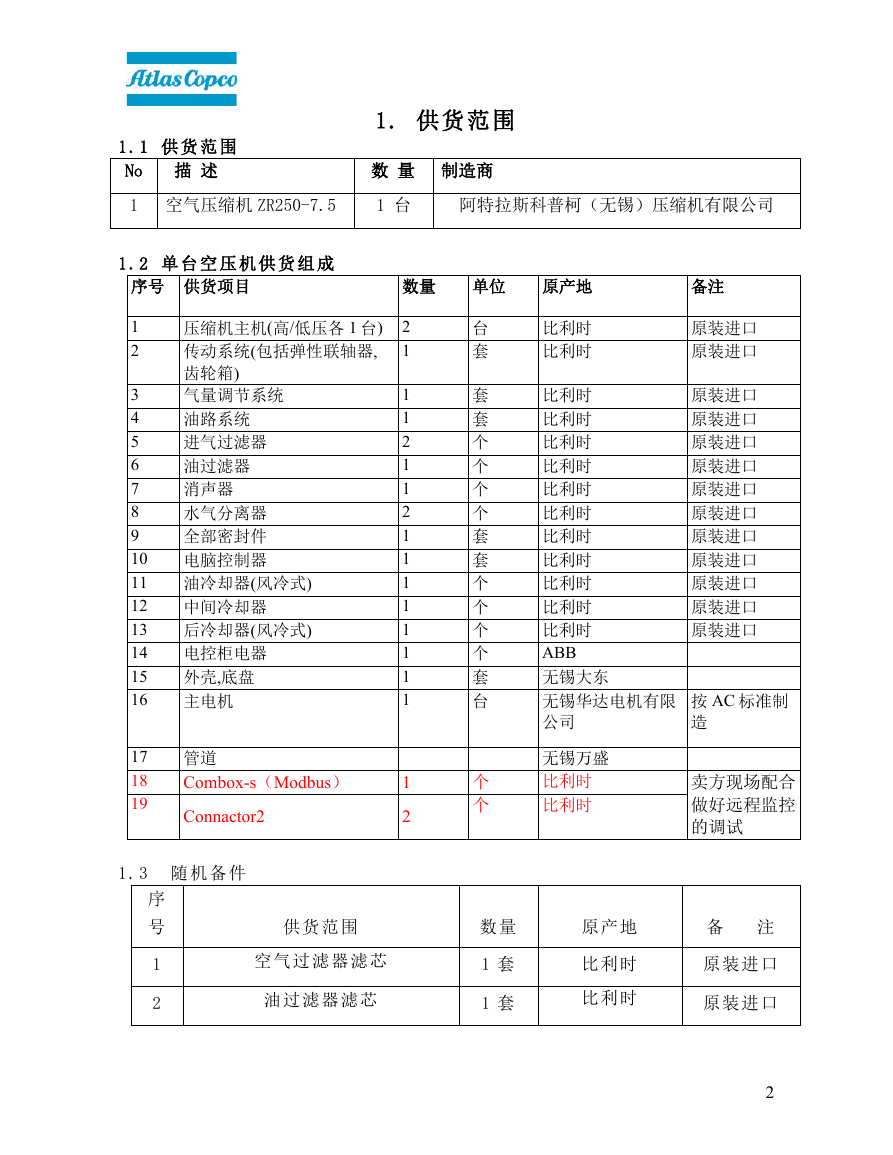

1 . 1 供货范围 No 描述 1. 供货范围数量制造商 1 空气压缩机 ZR250-7.5 1 台阿特拉斯科普柯（无锡）压缩机有限公司 1 . 2 单台空压机供货组成序号供货项目数量单位原产地备注 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 压缩机主机(高/低压各 1 台) 传动系统(包括弹性联轴器, 齿轮箱) 气量调节系统油路系统进气过滤器油过滤器消声器水气分离器全部密封件电脑控制器油冷却器(风冷式) 中间冷却器后冷却器(风冷式) 电控柜电器外壳,底盘主电机管道 Combox-s（Modbus） Connactor2 2 1 1 1 2 1 1 2 1 1 1 1 1 1 1 1 1 2 台套套套个个个个套套个个个个套台个个比利时比利时比利时比利时比利时比利时比利时比利时比利时比利时比利时比利时比利时 ABB 无锡大东无锡华达电机有限公司无锡万盛比利时比利时原装进口原装进口原装进口原装进口原装进口原装进口原装进口原装进口原装进口原装进口原装进口原装进口原装进口按 AC 标准制造卖方现场配合做好远程监控的调试 1. 3 随机备件序号 1 2 供货范围空气过滤器滤芯油过滤器滤芯数量 1 套 1 套原产地比利时比利时备注原装进口原装进口 2

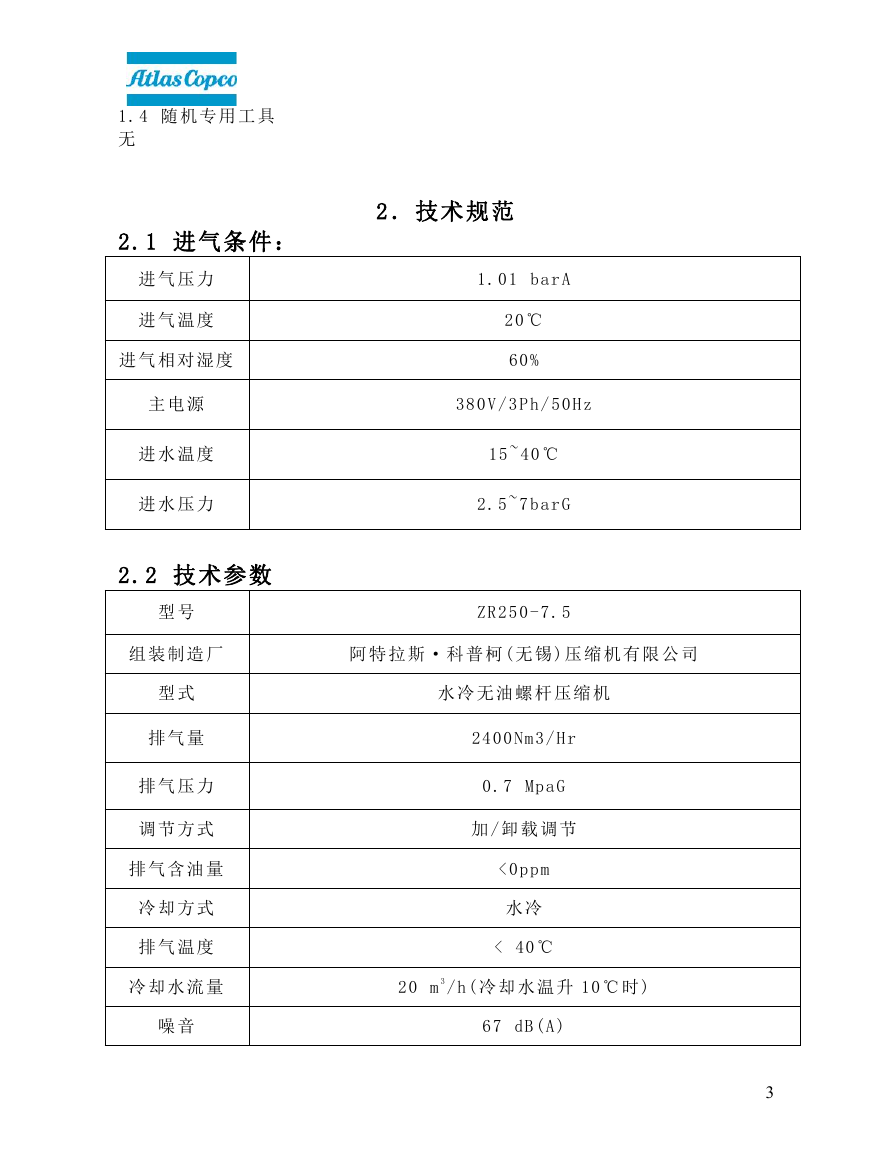

1. 4 随机专用工具无 2.1 进气条件： 2．技术规范进气压力进气温度进气相对湿度主电源进水温度进水压力 2.2 技术参数型号 1. 0 1 ba r A 20 ℃ 60 % 38 0 V / 3 P h / 5 0 H z 15 ~ 4 0 ℃ 2. 5 ~ 7 b a r G ZR 2 5 0 - 7 . 5 组装制造厂阿特拉斯 · 科普柯 ( 无锡 ) 压缩机有限公司型式排气量排气压力调节方式排气含油量冷却方式排气温度冷却水流量噪音水冷无油螺杆压缩机 24 0 0 Nm 3 / H r 0. 7 Mp a G 加 / 卸载调节 < 0 pp m 水冷 < 40 ℃ 2 0 m 3 /h ( 冷却水温升 10 ℃ 时 ) 67 dB ( A ) 3

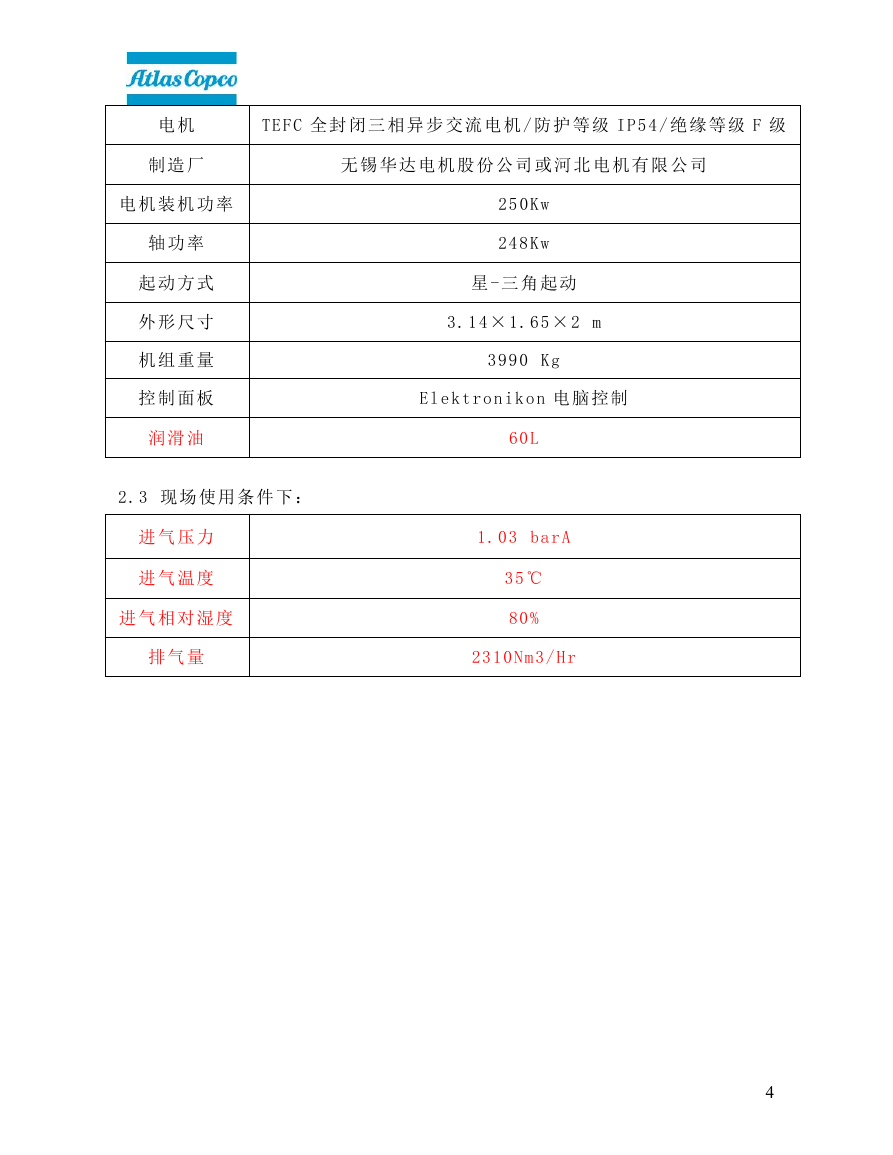

电机 TE F C 全封闭三相异步交流电机 / 防护等级 IP 5 4 / 绝缘等级 F 级制造厂无锡华达电机股份公司或河北电机有限公司电机装机功率轴功率起动方式外形尺寸机组重量控制面板润滑油 2. 3 现场使用条件下：进气压力进气温度进气相对湿度排气量 25 0K w 24 8 K w 星 - 三角起动 3. 1 4 × 1. 6 5 × 2 m 39 9 0 Kg El e k t r o n i k o n 电脑控制 60 L 1. 0 3 ba r A 35 ℃ 80 % 23 1 0 N m 3 / H r 4

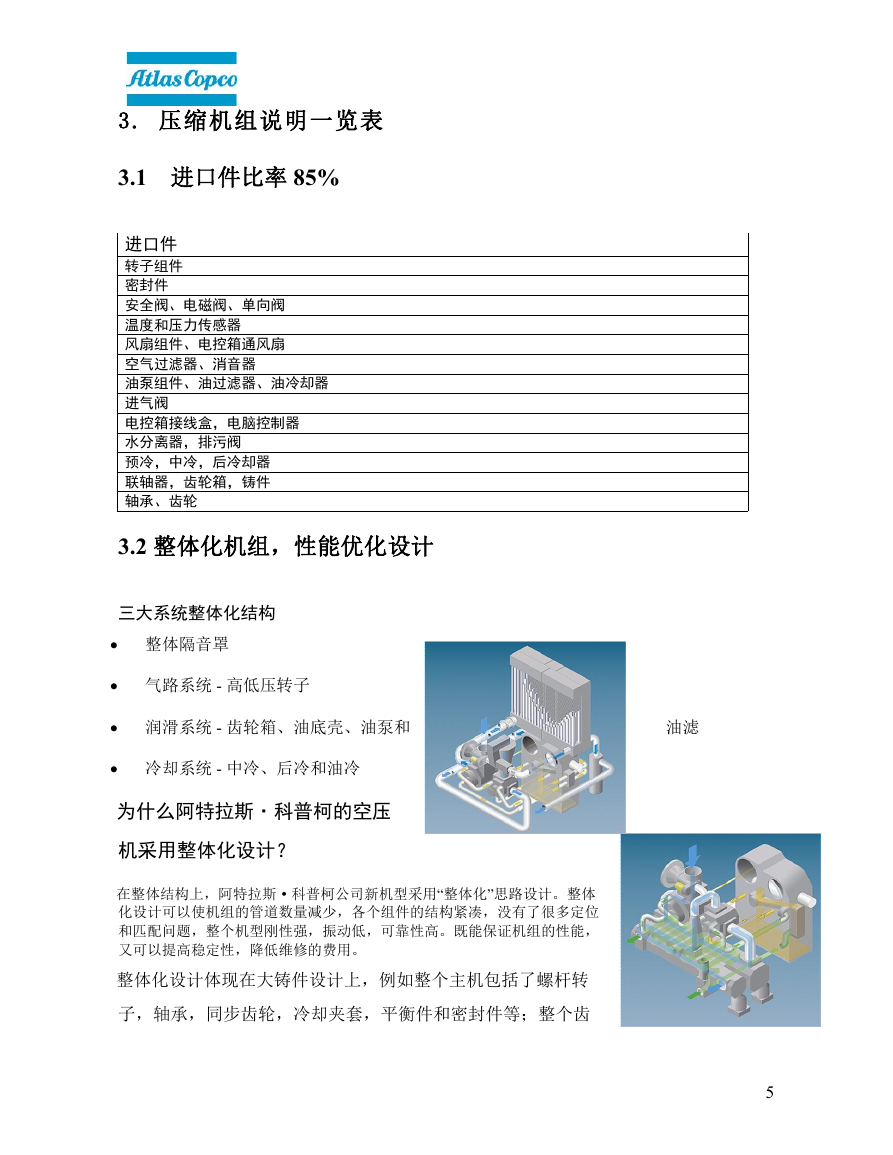

3. 压缩机组说明一览表 3.1 进口件比率 85% 进口件转子组件密封件安全阀、电磁阀、单向阀温度和压力传感器风扇组件、电控箱通风扇空气过滤器、消音器油泵组件、油过滤器、油冷却器进气阀电控箱接线盒，电脑控制器水分离器，排污阀预冷，中冷，后冷却器联轴器，齿轮箱，铸件轴承、齿轮 3.2 整体化机组，性能优化设计三大系统整体化结构  整体隔音罩  气路系统 - 高低压转子  润滑系统 - 齿轮箱、油底壳、油泵和油滤  冷却系统 - 中冷、后冷和油冷为什么阿特拉斯·科普柯的空压机采用整体化设计？在整体结构上，阿特拉斯·科普柯公司新机型采用“整体化”思路设计。整体化设计可以使机组的管道数量减少，各个组件的结构紧凑，没有了很多定位和匹配问题，整个机型刚性强，振动低，可靠性高。既能保证机组的性能，又可以提高稳定性，降低维修的费用。整体化设计体现在大铸件设计上，例如整个主机包括了螺杆转子，轴承，同步齿轮，冷却夹套，平衡件和密封件等；整个齿 5

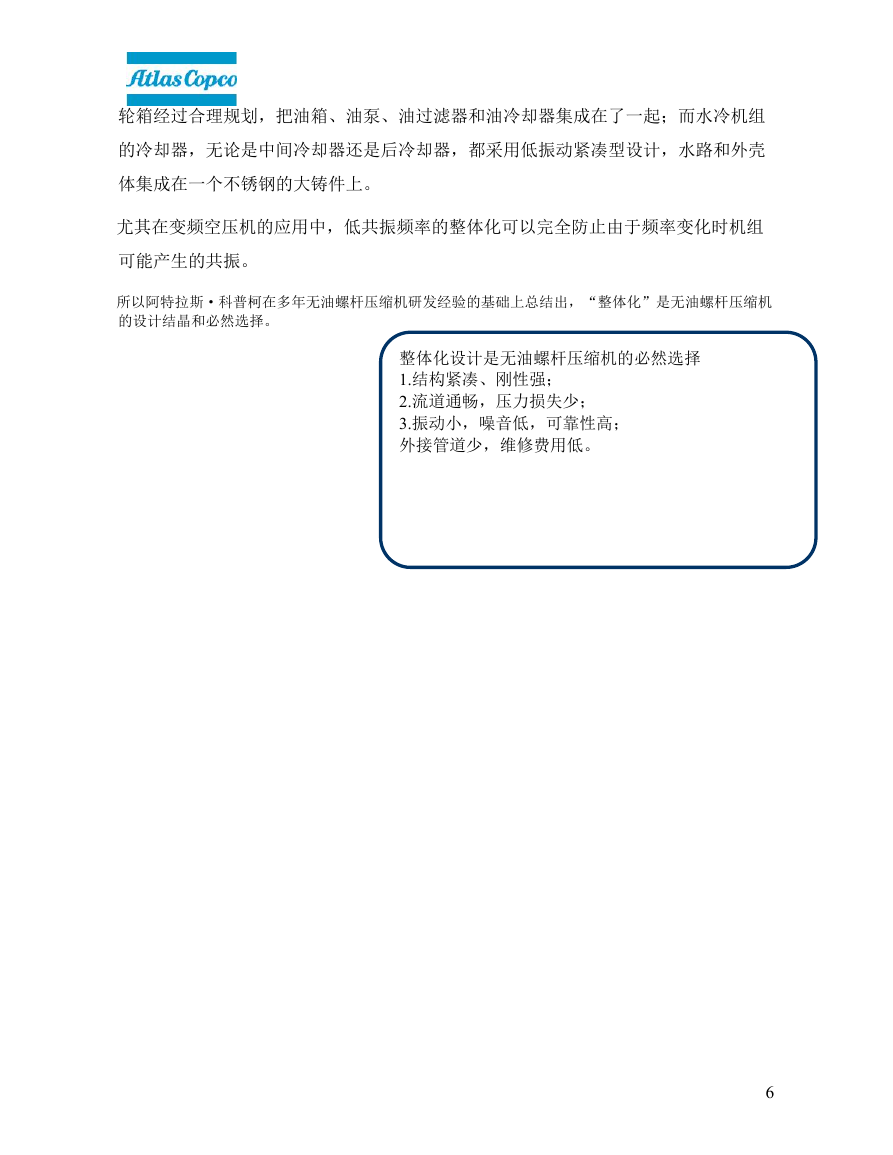

轮箱经过合理规划，把油箱、油泵、油过滤器和油冷却器集成在了一起；而水冷机组的冷却器，无论是中间冷却器还是后冷却器，都采用低振动紧凑型设计，水路和外壳体集成在一个不锈钢的大铸件上。尤其在变频空压机的应用中，低共振频率的整体化可以完全防止由于频率变化时机组可能产生的共振。所以阿特拉斯·科普柯在多年无油螺杆压缩机研发经验的基础上总结出，“整体化”是无油螺杆压缩机的设计结晶和必然选择。整体化设计是无油螺杆压缩机的必然选择 1.结构紧凑、刚性强； 2.流道通畅，压力损失少； 3.振动小，噪音低，可靠性高；外接管道少，维修费用低。 6

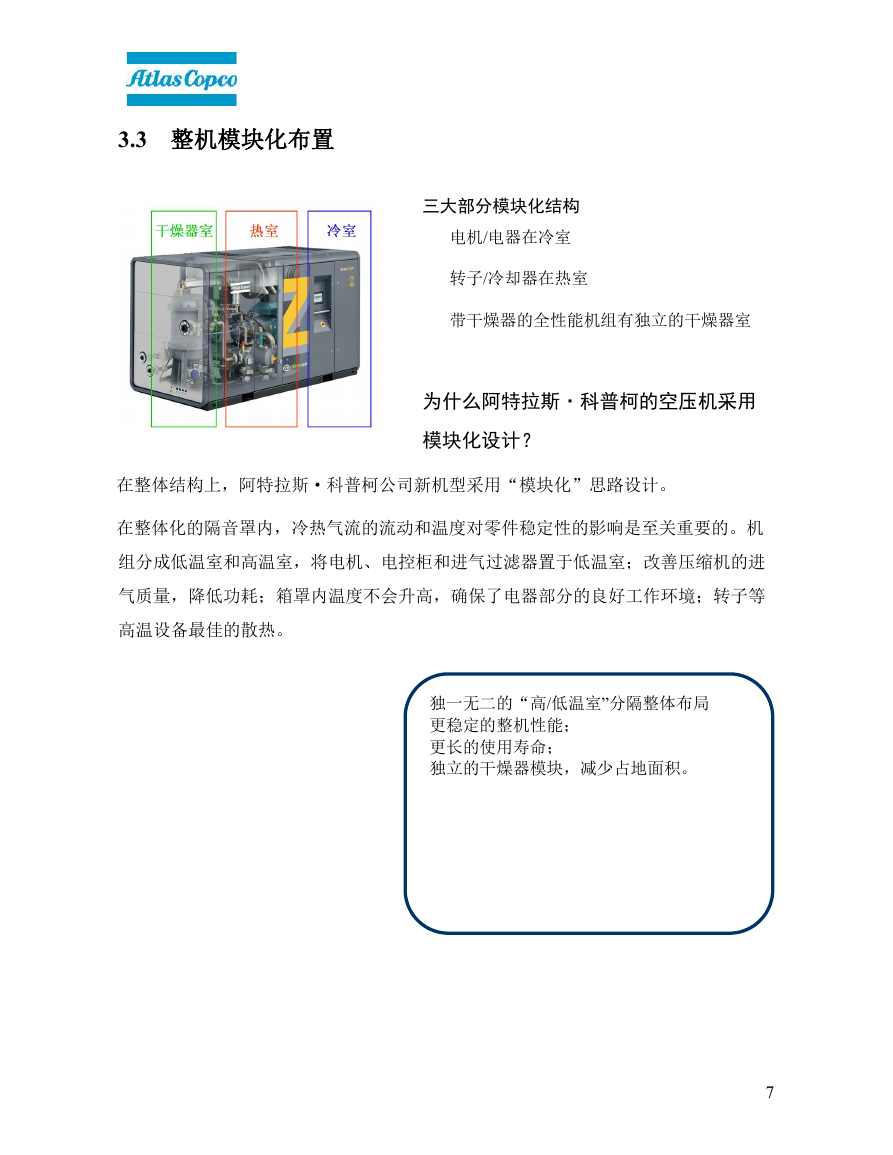

3.3 整机模块化布置三大部分模块化结构电机/电器在冷室转子/冷却器在热室带干燥器的全性能机组有独立的干燥器室为什么阿特拉斯·科普柯的空压机采用模块化设计？在整体结构上，阿特拉斯·科普柯公司新机型采用“模块化”思路设计。在整体化的隔音罩内，冷热气流的流动和温度对零件稳定性的影响是至关重要的。机组分成低温室和高温室，将电机、电控柜和进气过滤器置于低温室；改善压缩机的进气质量，降低功耗；箱罩内温度不会升高，确保了电器部分的良好工作环境；转子等高温设备最佳的散热。独一无二的“高/低温室”分隔整体布局更稳定的整机性能；更长的使用寿命；独立的干燥器模块，减少占地面积。 7

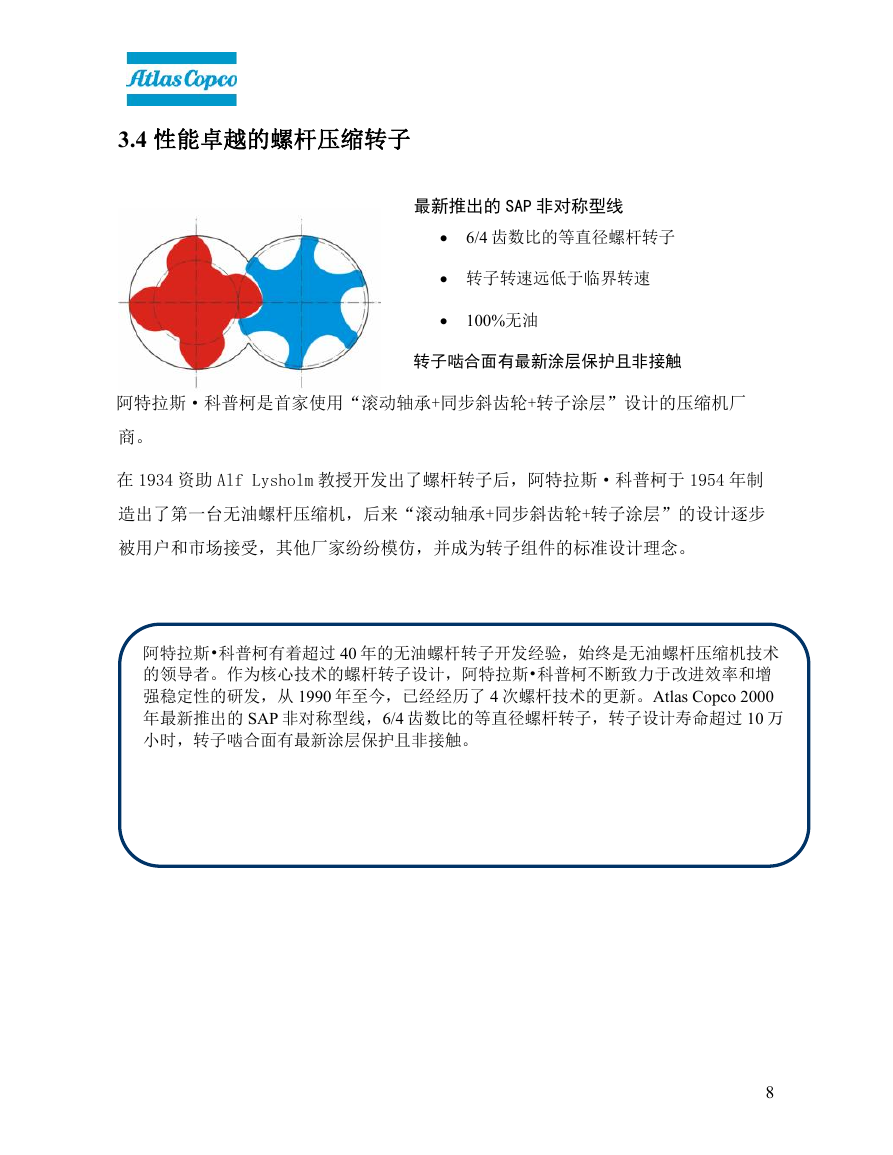

3.4 性能卓越的螺杆压缩转子最新推出的 SAP 非对称型线  6/4 齿数比的等直径螺杆转子  转子转速远低于临界转速  100%无油转子啮合面有最新涂层保护且非接触阿特拉斯·科普柯是首家使用“滚动轴承+同步斜齿轮+转子涂层”设计的压缩机厂商。在 1934 资助 Alf Lysholm 教授开发出了螺杆转子后，阿特拉斯·科普柯于 1954 年制造出了第一台无油螺杆压缩机，后来“滚动轴承+同步斜齿轮+转子涂层”的设计逐步被用户和市场接受，其他厂家纷纷模仿，并成为转子组件的标准设计理念。阿特拉斯•科普柯有着超过 40 年的无油螺杆转子开发经验，始终是无油螺杆压缩机技术的领导者。作为核心技术的螺杆转子设计，阿特拉斯•科普柯不断致力于改进效率和增强稳定性的研发，从 1990 年至今，已经经历了 4 次螺杆技术的更新。Atlas Copco 2000 年最新推出的 SAP 非对称型线，6/4 齿数比的等直径螺杆转子，转子设计寿命超过 10 万小时，转子啮合面有最新涂层保护且非接触。 8
