本手册使用的符号

键操作和功能

输入数值和字符串

第1章基本测量条件

1.1 设置接线方式

1.2 设置电压量程和电流量程

1.3 设置外部电流传感器量程(选件)

1.4 设置外部电流传感器换算比(选件)

1.5 设置外部电流传感器量程的显示格式(选件)

1.6 设置使用VT或CT时的比例功能

1.7 设置有效测量量程

1.8 设置效率公式

1.9 打开/关闭单独设置输入单元

1.10 设置Delta运算(选件)

1.11 设置峰值因数

1.12 设置测量区间

1.13 设置线路滤波器

1.14 设置频率滤波器

1.15 设置数据更新周期

1.16 设置平均

1.17 显示设置参数列表

第2章谐波测量条件(选件)

2.1 设置谐波测量条件

第3章电机评价条件(选件)

3.1 设置电机评价条件

第4章辅助输入条件(选件)

4.1 设置辅助输入条件

第5章保持测量值和执行单次测量

5.1 保持测量值

5.2 执行单次测量

第6章功率测量(数值数据显示)

6.1 设置显示格式

6.2 切换显示页面

6.3 更改4/8/16值的显示项目

6.4 更改矩阵显示的显示项目

6.5 更改全部项目显示

6.6 更改谐波列表显示(选件)

6.7 设置自定义显示

第7章运算

7.1 设置用户自定义功能

7.2 设置用户自定义事件

7.3 设置视在功率、无功功率和修正功率公式

7.4 设置采样频率

7.5 设置相位差显示格式

7.6 设置主从同步测量

7.7 设置要测量频率的电压和电流通道

第8章积分功率(瓦时)

8.1 设置独立积分

8.2 设置积分条件

8.3 开始、停止和重置积分

第9章波形显示

9.1 设置显示格式

9.2 打开/关闭波形显示、设置垂直缩放系数和垂直位置

第10章趋势显示

10.1 设置显示格式

10.2 打开/关闭趋势显示、设置要显示的测量功能和垂直刻度

第11章棒图显示(选件)

11.1 设置显示格式

11.2 设置要显示的测量功能和垂直刻度

第12章矢量显示(选件)

12.1 设置显示格式

12.2 设置要显示的单元和接线组、设置缩放系数

第13章分屏显示

13.1 设置分屏显示

第14章光标测量

14.1 波形光标测量

14.2 趋势光标测量

14.3 棒图光标测量

第15章高速数据采集(选件)

15.1 设置数据采集数量和配置采集控制设置

15.2 设置已采集数值数据的保存条件

15.3 更改高速数据采集的显示项目

15.4 开始和停止高速数据采集

第16章存储数据

16.1 设置存储控制

16.2 设置要存储的数值数据项目

16.3 设置已存储数值数据的保存条件

16.4 开始、停止和重置存储

第17章保存和读取数据

17.1 连接USB存储设备

17.2 保存设置参数

17.3 保存波形显示数据

17.4 保存数值数据

17.5 读取设置参数

17.6 文件操作

第18章保存屏幕图像

18.1 保存屏幕图像

第19章打印屏幕图像和数值数据(选件)

19.1 给内置打印机(选件)安装打印卷纸

19.2 用内置打印机(选件)打印

第20章以太网通信

20.1 将WT1800连接到网络

20.2 TCP/IP设置

20.3 从PC访问WT1800(FTP服务器)

20.4 连接到网络驱动器

20.5 用SNTP设置日期和时间

第21章其他功能

21.1 查看系统信息(概述)

21.2 初始化设置

21.3 设置信息语言、菜单语言和USB键盘语言

21.4 设置屏幕亮度和显示颜色

21.5 环境设置

21.6 设置D/A输出项目(选件)

21.7 执行自检(自检)

21.8 执行零电平补偿

21.9 使用NULL功能

21.10 锁键设置

附录

附录1 各种信息和处理办法

索引

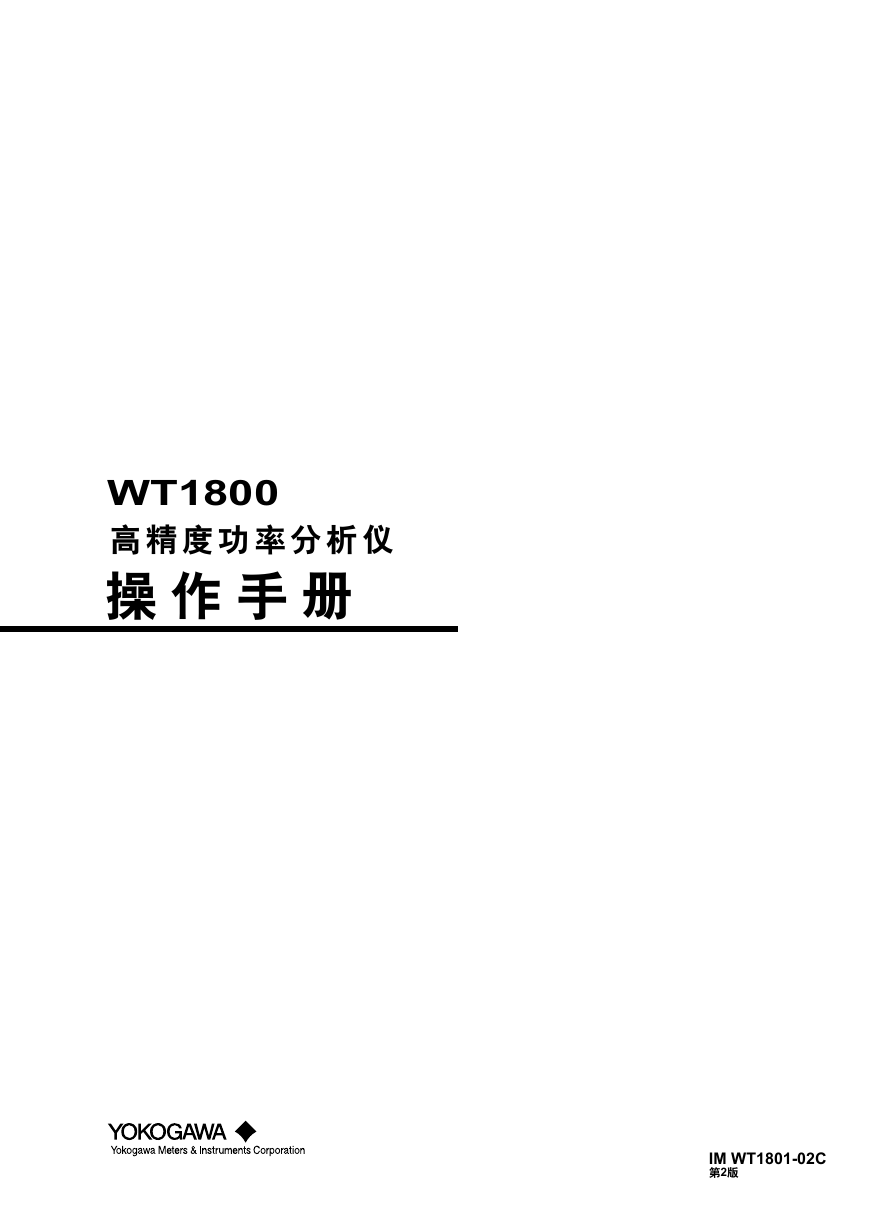

WT1800 高精度功率分析仪操作手册 IM WT1801-02C 第2版

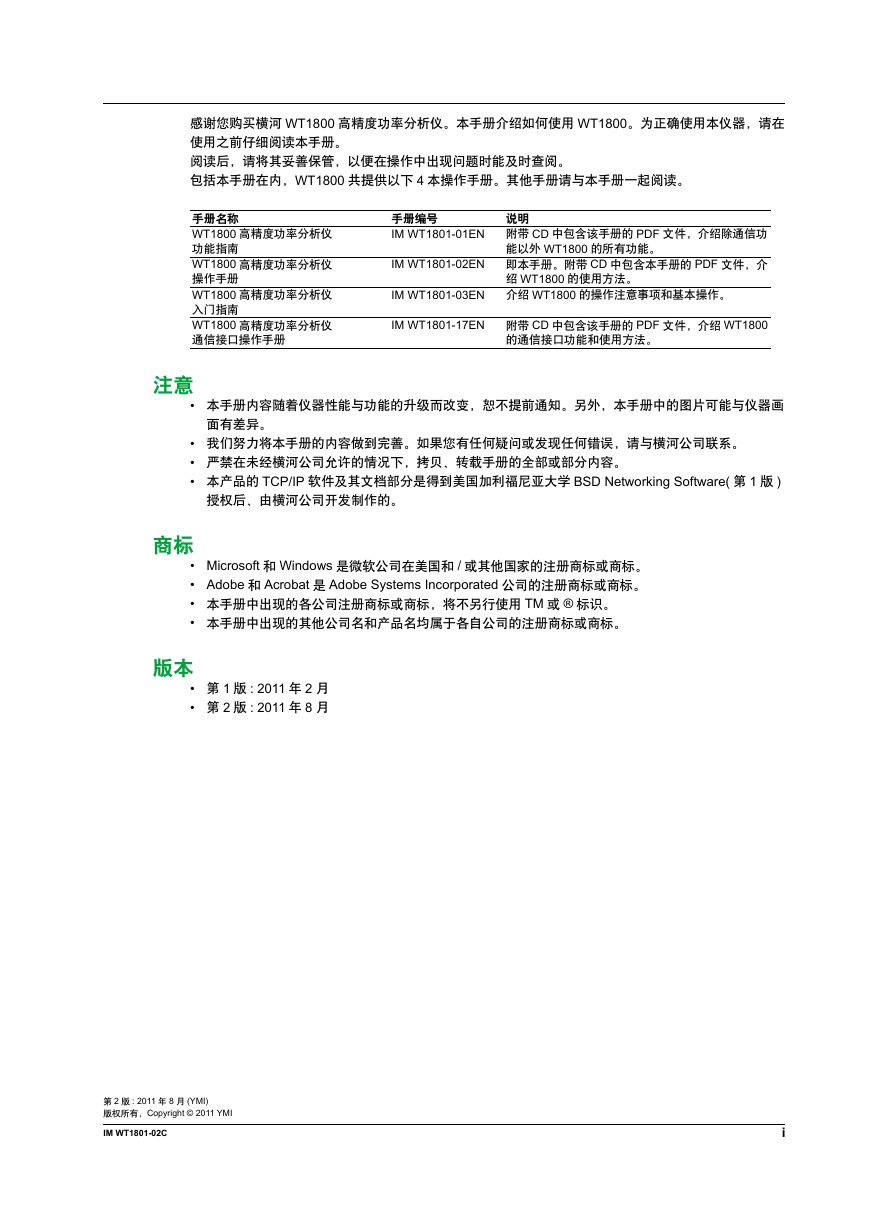

感谢您购买横河 WT1800 高精度功率分析仪。本手册介绍如何使用 WT1800。为正确使用本仪器，请在使用之前仔细阅读本手册。阅读后，请将其妥善保管，以便在操作中出现问题时能及时查阅。包括本手册在内，WT1800 共提供以下 4 本操作手册。其他手册请与本手册一起阅读。手册名称 WT1800 高精度功率分析仪功能指南 WT1800 高精度功率分析仪操作手册 WT1800 高精度功率分析仪入门指南 WT1800 高精度功率分析仪通信接口操作手册注意手册编号 IM WT1801-01EN 附带 CD 中包含该手册的 PDF 文件，介绍除通信功说明能以外 WT1800 的所有功能。 IM WT1801-02EN 即本手册。附带 CD 中包含本手册的 PDF 文件，介绍 WT1800 的使用方法。 IM WT1801-03EN 介绍 WT1800 的操作注意事项和基本操作。 IM WT1801-17EN 附带 CD 中包含该手册的 PDF 文件，介绍 WT1800 的通信接口功能和使用方法。 • 本手册内容随着仪器性能与功能的升级而改变，恕不提前通知。另外，本手册中的图片可能与仪器画面有差异。 • 我们努力将本手册的内容做到完善。如果您有任何疑问或发现任何错误，请与横河公司联系。 • 严禁在未经横河公司允许的情况下，拷贝、转载手册的全部或部分内容。 • 本产品的 TCP/IP 软件及其文档部分是得到美国加利福尼亚大学 BSD Networking Software( 第 1 版 ) 授权后、由横河公司开发制作的。商标 • Microsoft 和 Windows 是微软公司在美国和 / 或其他国家的注册商标或商标。 • Adobe 和 Acrobat 是 Adobe Systems Incorporated 公司的注册商标或商标。 • 本手册中出现的各公司注册商标或商标，将不另行使用 TM 或 ® 标识。 • 本手册中出现的其他公司名和产品名均属于各自公司的注册商标或商标。版本 • 第 1 版 : 2011 年 2 月 • 第 2 版 : 2011 年 8 月第 2 版 : 2011 年 8 月 (YMI) 版权所有，Copyright © 2011 YMI IM WT1801-02C i

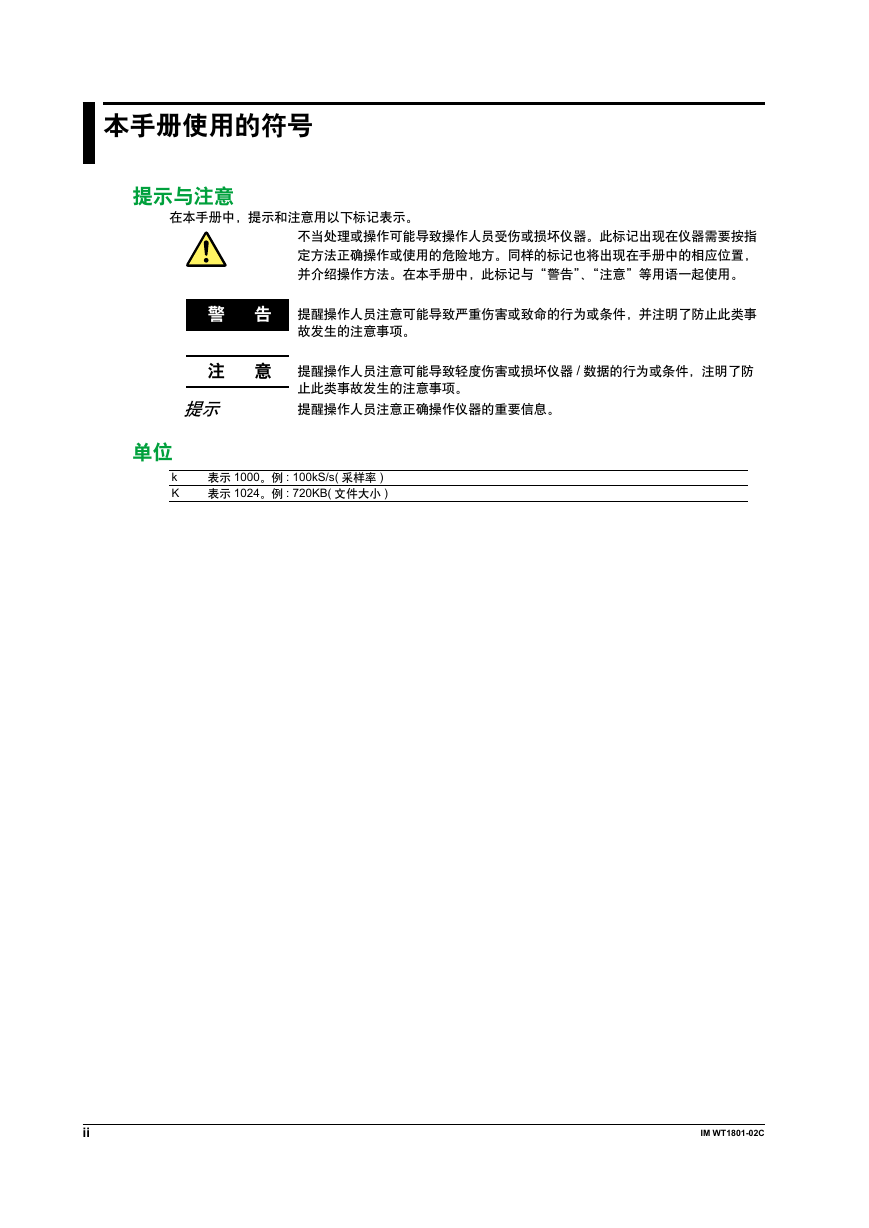

本手册使用的符号提示与注意在本手册中，提示和注意用以下标记表示。不当处理或操作可能导致操作人员受伤或损坏仪器。此标记出现在仪器需要按指定方法正确操作或使用的危险地方。同样的标记也将出现在手册中的相应位置，并介绍操作方法。在本手册中，此标记与“警告”、“注意”等用语一起使用。警告提醒操作人员注意可能导致严重伤害或致命的行为或条件，并注明了防止此类事故发生的注意事项。注意提醒操作人员注意可能导致轻度伤害或损坏仪器 / 数据的行为或条件，注明了防止此类事故发生的注意事项。提示提醒操作人员注意正确操作仪器的重要信息。单位 k K 表示 1000。例 : 100kS/s( 采样率 ) 表示 1024。例 : 720KB( 文件大小 ) ii IM WT1801-02C

键操作和功能键操作如何使用操作键调出的设置菜单按键之后，具体操作取决于所按的键。 4 数值项目菜单测量菜单线路滤波器菜单数值格式菜单 A B C F H D E G A: 按该软键后，用光标键进行设置。用光标键设置数值或选择项目。 B: 按该软键后，出现相关设置菜单。 C: 每按一次该软键，选择项目就切换一次。 D: 按该软键后，出现对话框或键盘。用光标键和 SET 键进行设置。 E: 按该软键后，显示选择菜单。按与各选项对应的软键进行设置。 F: 按该软键后，用光标键进行设置。设置完成后，每按一次该软键，选择项目就切换一次。 G: 按该软键后，执行指定的功能。 H: 按该软键后，将数值分配给该键。操作键下方紫色键名设置菜单的显示方法在本手册中，”SHIFT + 键名 ( 紫色 )”表示以下操作。 1. 按 SHIFT 键，SHIFT 键亮灯，表示该键处于切换状态。此时，可以选择位于相应键下方紫色键名的设置菜单。 2. 按下该键，可以显示相应的设置菜单。 ESC 键操作显示设置菜单或有效设置时如果按下 ESC 键，画面将返回当前菜单的上一级菜单。显示最高级菜单时如果按下 ESC 键，设置菜单将消失。 IM WT1801-02C iii

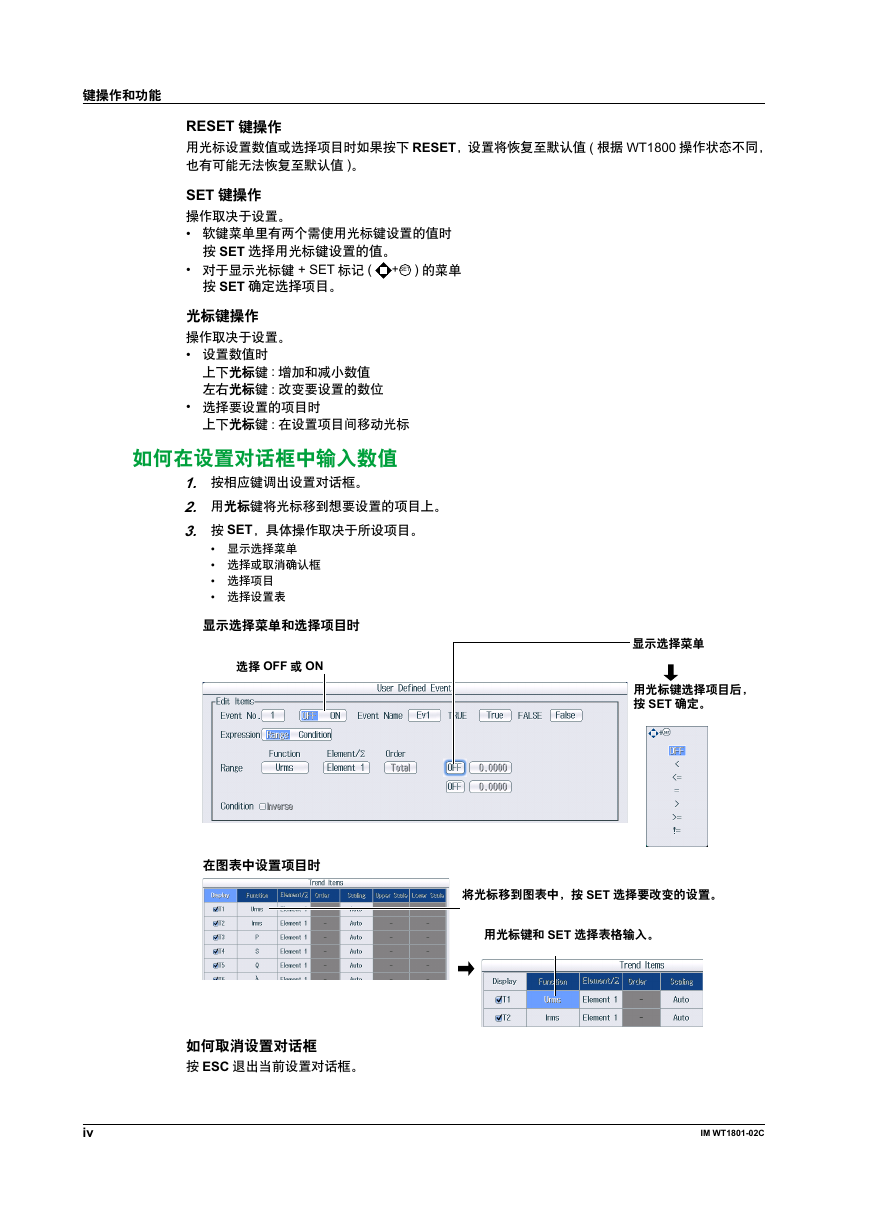

键操作和功能 RESET 键操作用光标设置数值或选择项目时如果按下 RESET，设置将恢复至默认值 ( 根据 WT1800 操作状态不同，也有可能无法恢复至默认值 )。 SET 键操作操作取决于设置。 • 软键菜单里有两个需使用光标键设置的值时按 SET 选择用光标键设置的值。 • 对于显示光标键 + SET 标记 ( 按 SET 确定选择项目。 + SET ) 的菜单光标键操作操作取决于设置。 • 设置数值时上下光标键 : 增加和减小数值左右光标键 : 改变要设置的数位 • 选择要设置的项目时上下光标键 : 在设置项目间移动光标如何在设置对话框中输入数值 1. 按相应键调出设置对话框。 2. 用光标键将光标移到想要设置的项目上。 3. 按 SET，具体操作取决于所设项目。 • 显示选择菜单 • 选择或取消确认框 • 选择项目 • 选择设置表显示选择菜单和选择项目时选择 OFF 或 ON 在图表中设置项目时如何取消设置对话框按 ESC 退出当前设置对话框。 iv 显示选择菜单用光标键选择项目后，按 SET 确定。将光标移到图表中，按 SET 选择要改变的设置。用光标键和 SET 选择表格输入。 IM WT1801-02C

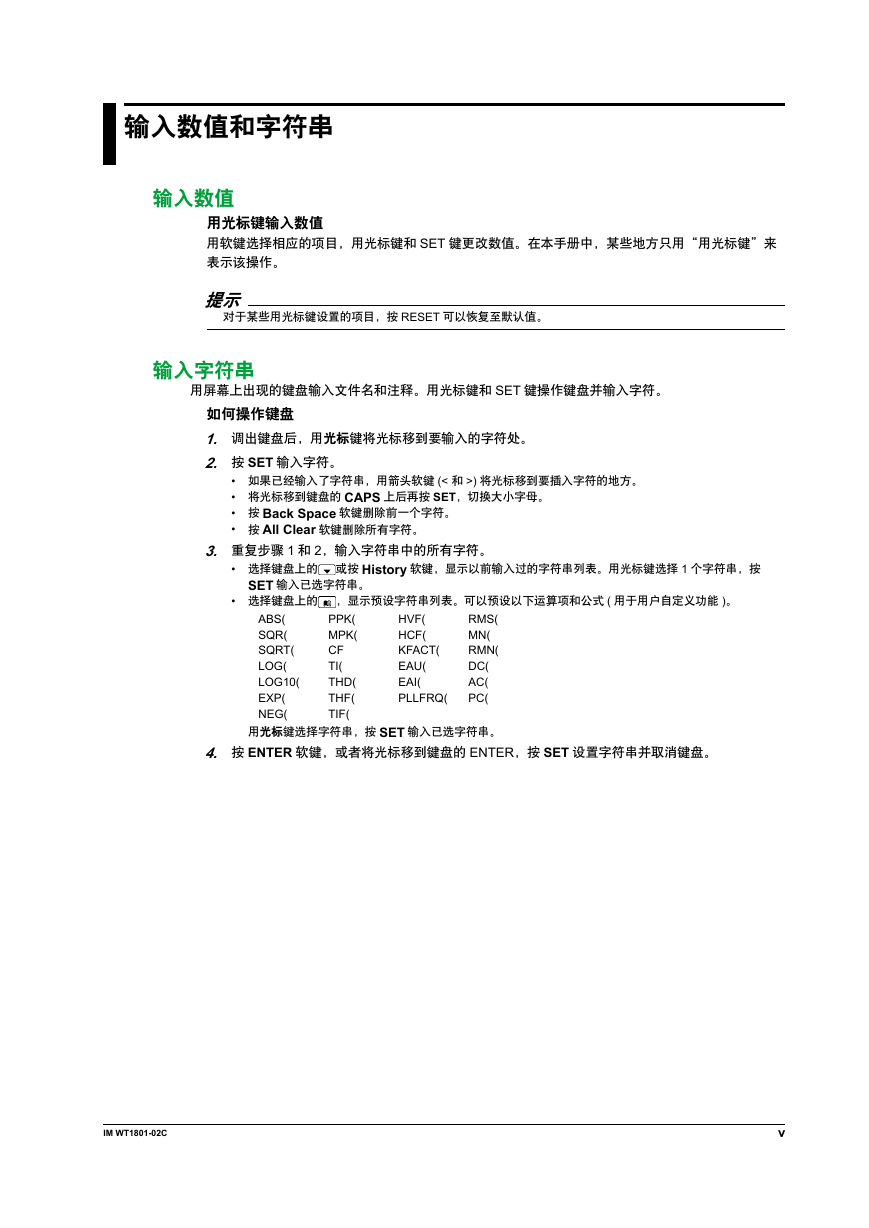

输入数值和字符串输入数值用光标键输入数值用软键选择相应的项目，用光标键和 SET 键更改数值。在本手册中，某些地方只用“用光标键”来表示该操作。提示对于某些用光标键设置的项目，按 RESET 可以恢复至默认值。输入字符串用屏幕上出现的键盘输入文件名和注释。用光标键和 SET 键操作键盘并输入字符。如何操作键盘 1. 调出键盘后，用光标键将光标移到要输入的字符处。 2. 按 SET 输入字符。 • 如果已经输入了字符串，用箭头软键 (< 和 >) 将光标移到要插入字符的地方。 • 将光标移到键盘的 CAPS 上后再按 SET，切换大小字母。 • 按 Back Space 软键删除前一个字符。 • 按 All Clear 软键删除所有字符。 3. 重复步骤 1 和 2，输入字符串中的所有字符。 • 选择键盘上的或按 History 软键，显示以前输入过的字符串列表。用光标键选择 1 个字符串，按 SET 输入已选字符串。 • 选择键盘上的，显示预设字符串列表。可以预设以下运算项和公式 ( 用于用户自定义功能 )。 ABS( SQR( SQRT( LOG( LOG10( EXP( NEG( PPK( MPK( CF TI( THD( THF( TIF( HVF( HCF( KFACT( EAU( EAI( PLLFRQ( RMS( MN( RMN( DC( AC( PC( 用光标键选择字符串，按 SET 输入已选字符串。 4. 按 ENTER 软键，或者将光标移到键盘的 ENTER，按 SET 设置字符串并取消键盘。 IM WT1801-02C v

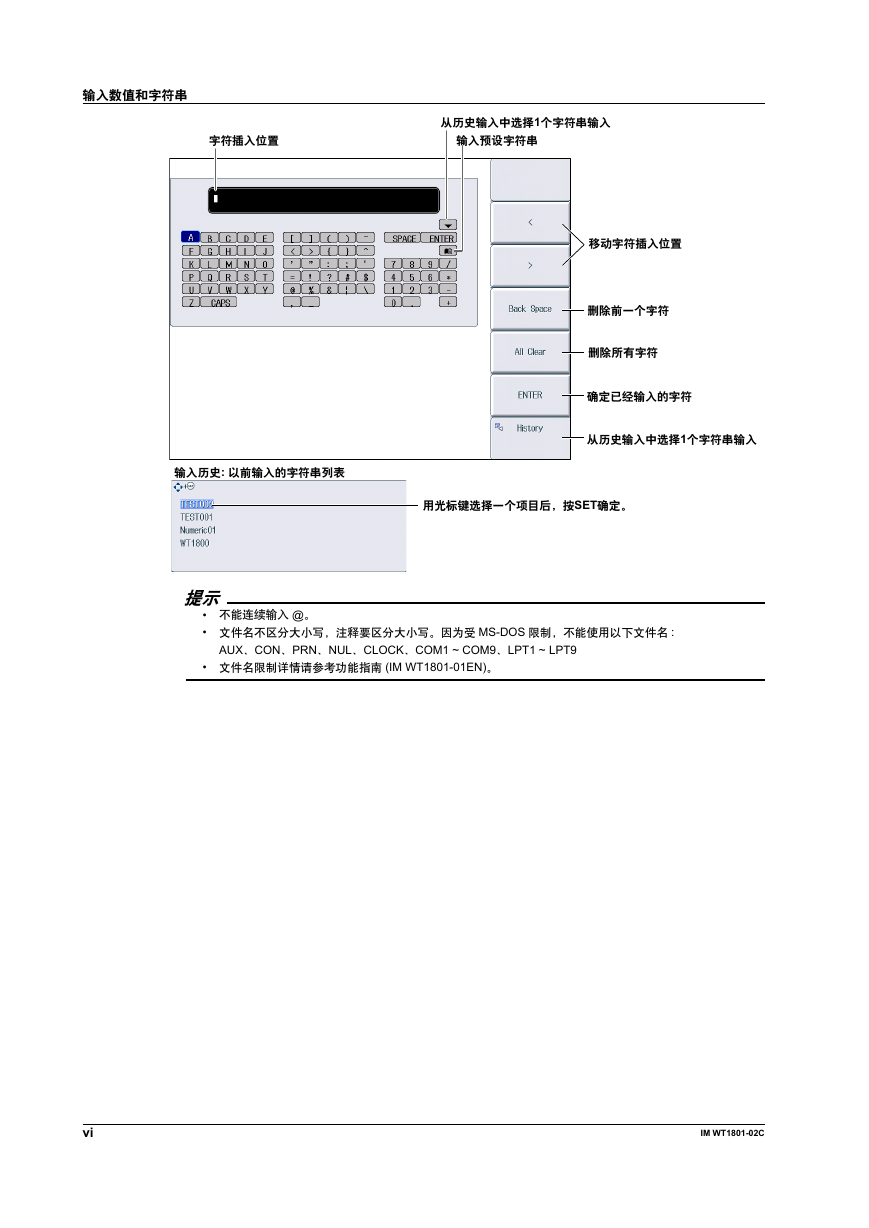

输入数值和字符串字符插入位置从历史输入中选择1个字符串输入输入预设字符串移动字符插入位置删除前一个字符删除所有字符确定已经输入的字符从历史输入中选择1个字符串输入输入历史: 以前输入的字符串列表用光标键选择一个项目后，按SET确定。提示 • 不能连续输入 @。 • 文件名不区分大小写，注释要区分大小写。因为受 MS-DOS 限制，不能使用以下文件名 : AUX、CON、PRN、NUL、CLOCK、COM1 ~ COM9、LPT1 ~ LPT9 • 文件名限制详情请参考功能指南 (IM WT1801-01EN)。 vi IM WT1801-02C

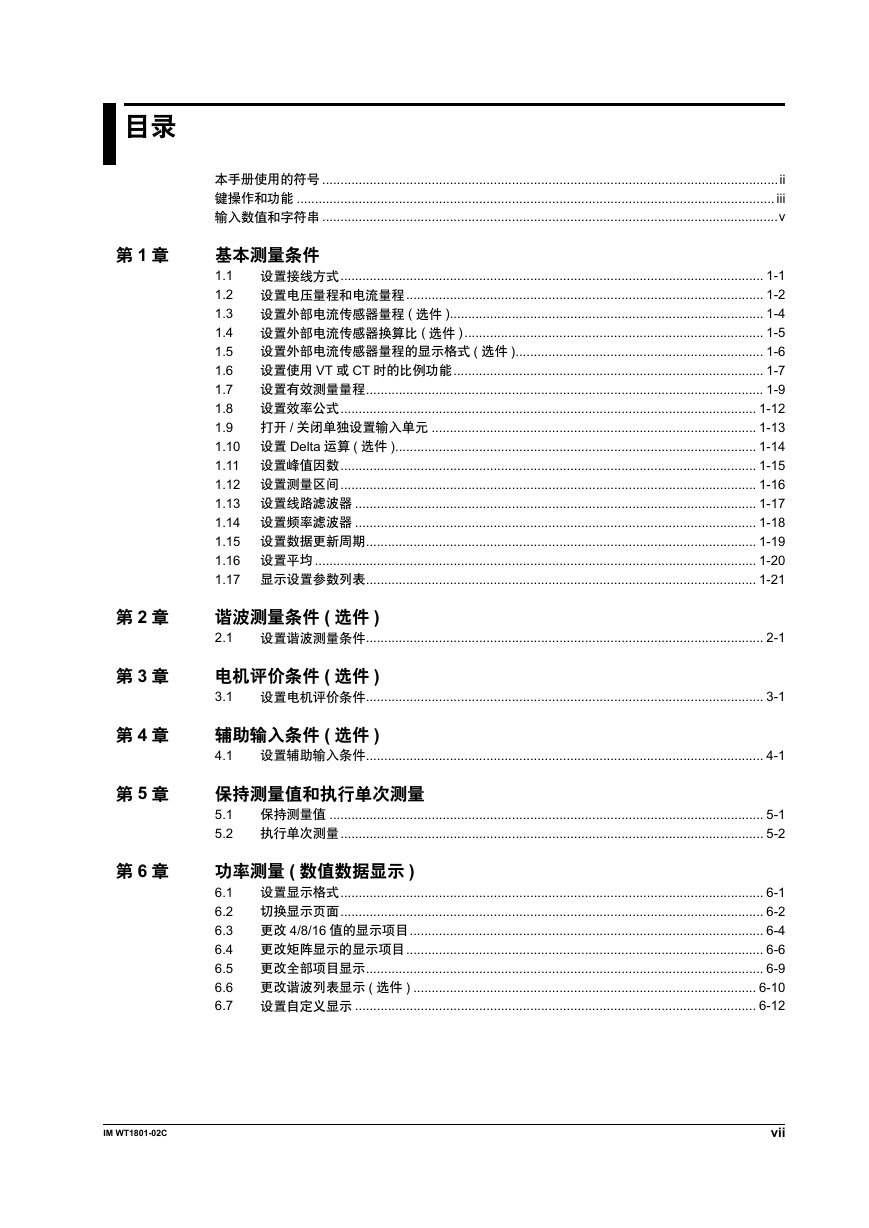

目录第 1 章第 2 章第 3 章第 4 章第 5 章第 6 章本手册使用的符号 .............................................................................................................................ii 键操作和功能 ................................................................................................................................... iii 输入数值和字符串 .............................................................................................................................v 基本测量条件 1.1 设置接线方式 .................................................................................................................... 1-1 1.2 设置电压量程和电流量程 .................................................................................................. 1-2 1.3 设置外部电流传感器量程 ( 选件 ) ...................................................................................... 1-4 1.4 设置外部电流传感器换算比 ( 选件 ) .................................................................................. 1-5 1.5 设置外部电流传感器量程的显示格式 ( 选件 ) .................................................................... 1-6 1.6 设置使用 VT 或 CT 时的比例功能 ..................................................................................... 1-7 1.7 设置有效测量量程 ............................................................................................................. 1-9 1.8 设置效率公式 .................................................................................................................. 1-12 1.9 打开 / 关闭单独设置输入单元 ......................................................................................... 1-13 1.10 设置 Delta 运算 ( 选件 ) ................................................................................................... 1-14 1.11 设置峰值因数 .................................................................................................................. 1-15 1.12 设置测量区间 .................................................................................................................. 1-16 1.13 设置线路滤波器 .............................................................................................................. 1-17 1.14 设置频率滤波器 .............................................................................................................. 1-18 1.15 设置数据更新周期 ........................................................................................................... 1-19 1.16 设置平均 ......................................................................................................................... 1-20 1.17 显示设置参数列表 ........................................................................................................... 1-21 谐波测量条件 ( 选件 ) 2.1 设置谐波测量条件 ............................................................................................................. 2-1 电机评价条件 ( 选件 ) 3.1 设置电机评价条件 ............................................................................................................. 3-1 辅助输入条件 ( 选件 ) 4.1 设置辅助输入条件 ............................................................................................................. 4-1 保持测量值和执行单次测量 5.1 保持测量值 ....................................................................................................................... 5-1 5.2 执行单次测量 .................................................................................................................... 5-2 功率测量 ( 数值数据显示 ) 6.1 设置显示格式 .................................................................................................................... 6-1 6.2 切换显示页面 .................................................................................................................... 6-2 6.3 更改 4/8/16 值的显示项目 ................................................................................................. 6-4 6.4 更改矩阵显示的显示项目 .................................................................................................. 6-6 6.5 更改全部项目显示 ............................................................................................................. 6-9 6.6 更改谐波列表显示 ( 选件 ) .............................................................................................. 6-10 6.7 设置自定义显示 .............................................................................................................. 6-12 IM WT1801-02C vii
