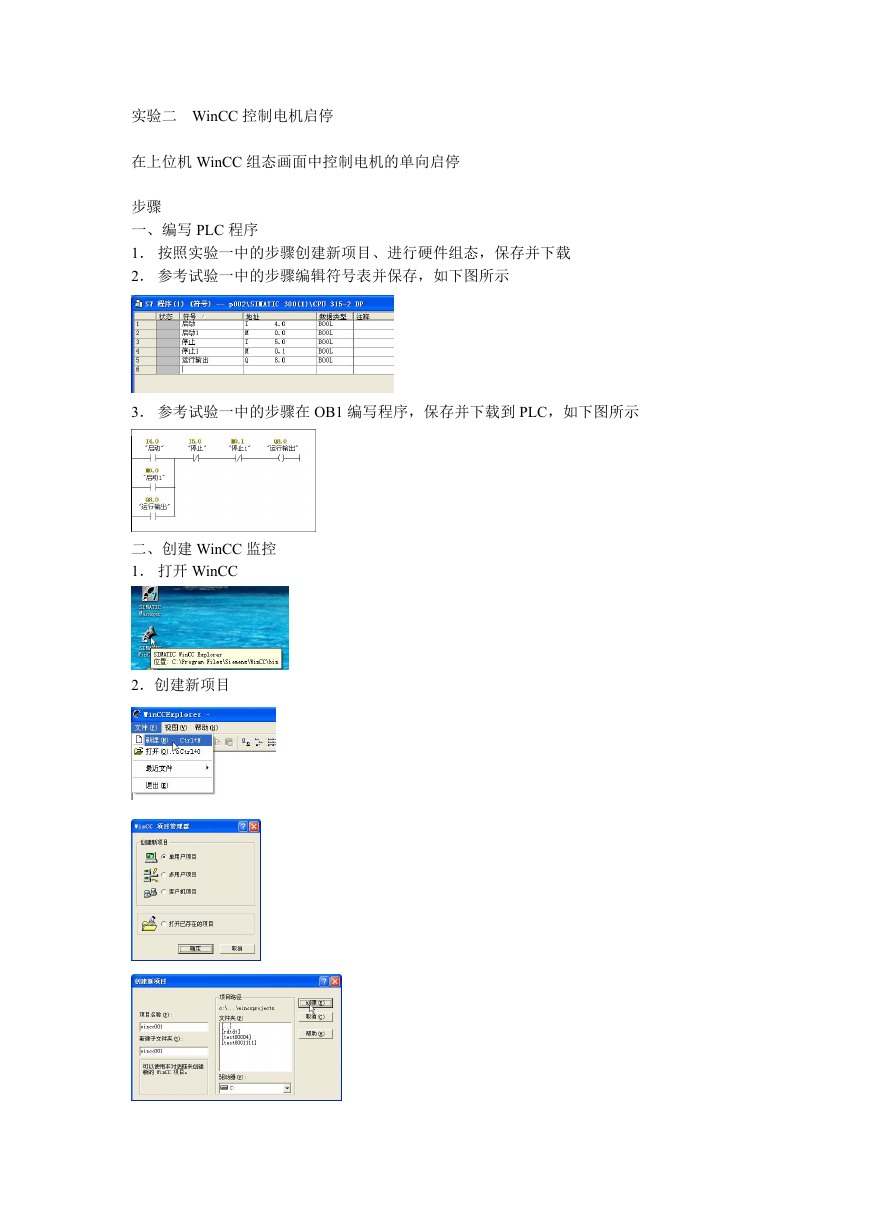

实验二 WinCC 控制电机启停在上位机 WinCC 组态画面中控制电机的单向启停步骤一、编写 PLC 程序 1．按照实验一中的步骤创建新项目、进行硬件组态，保存并下载 2．参考试验一中的步骤编辑符号表并保存，如下图所示 3．参考试验一中的步骤在 OB1 编写程序，保存并下载到 PLC，如下图所示二、创建 WinCC 监控 1．打开 WinCC 2．创建新项目

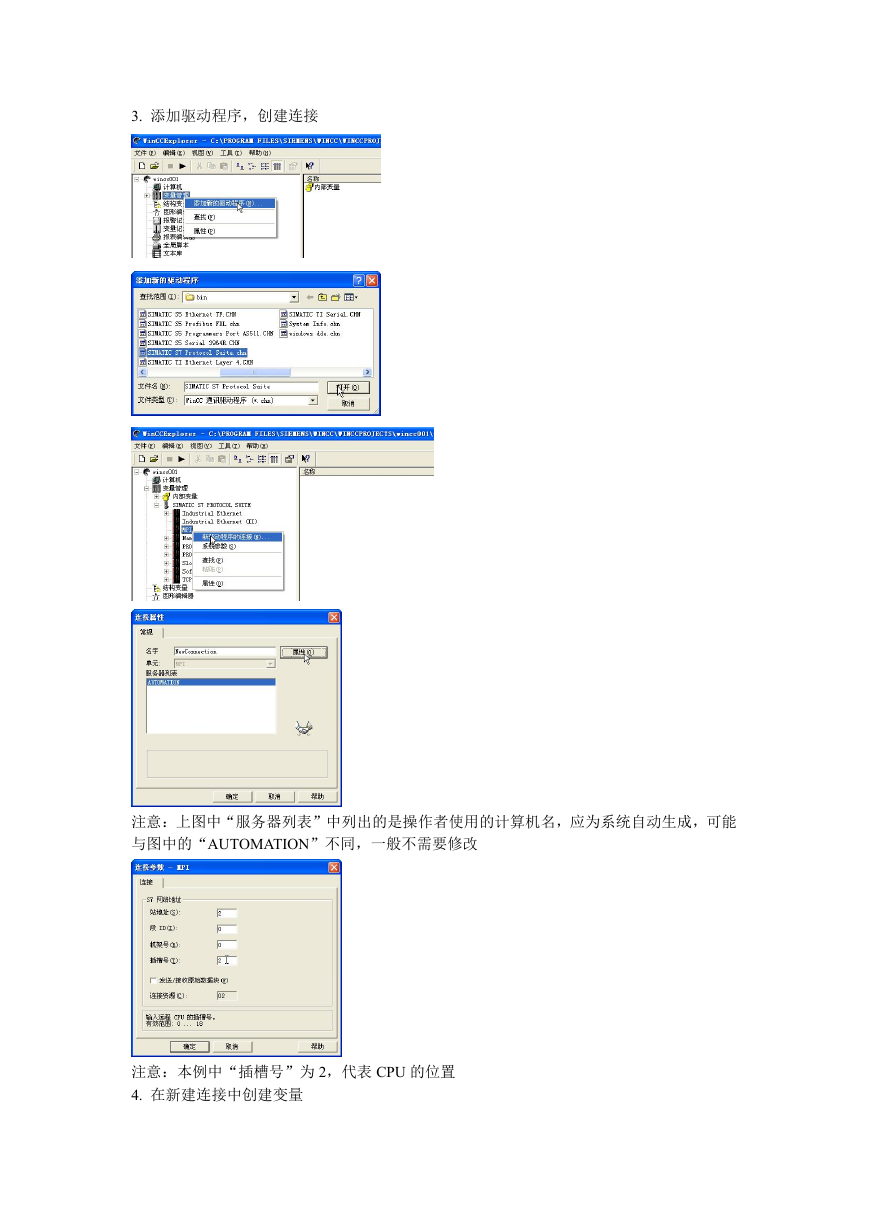

3. 添加驱动程序，创建连接注意：上图中“服务器列表”中列出的是操作者使用的计算机名，应为系统自动生成，可能与图中的“AUTOMATION”不同，一般不需要修改注意：本例中“插槽号”为 2，代表 CPU 的位置 4. 在新建连接中创建变量

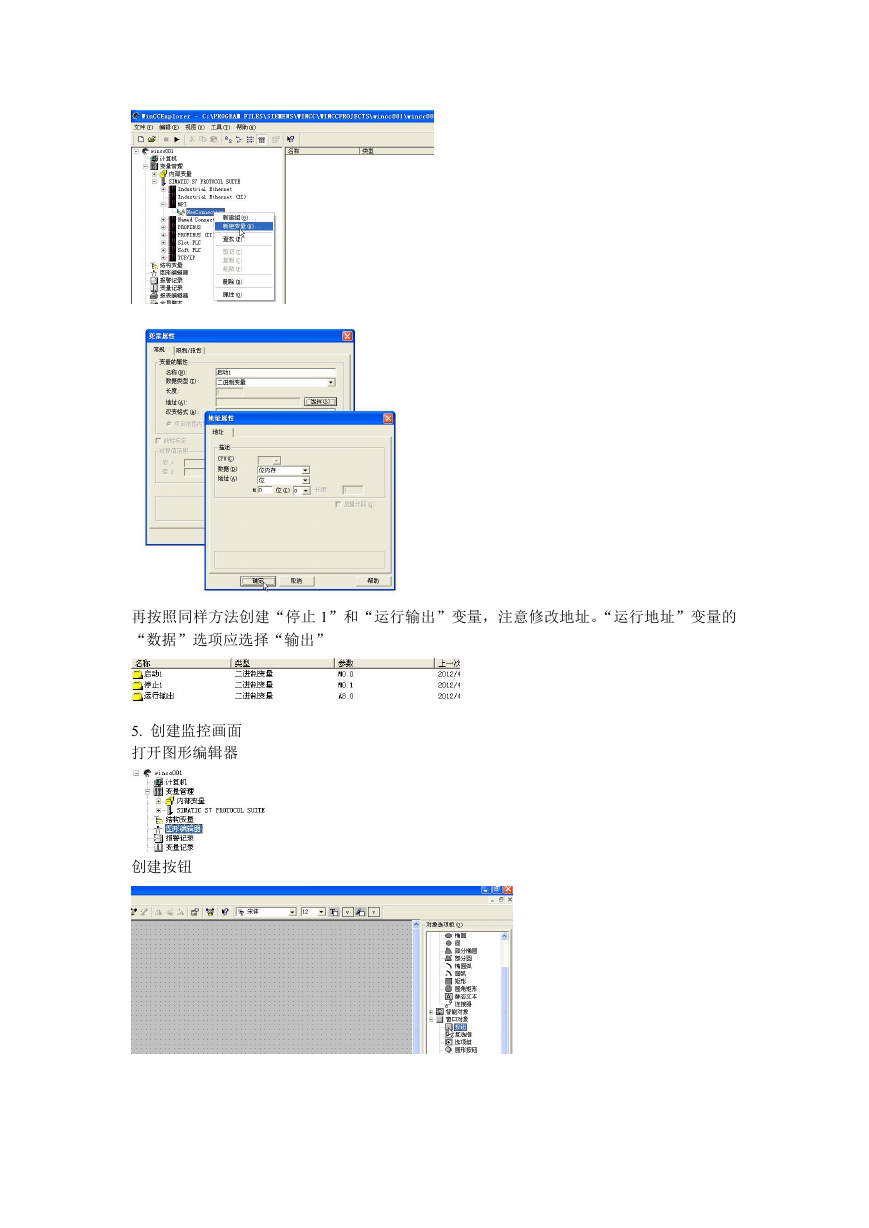

再按照同样方法创建“停止 1”和“运行输出”变量，注意修改地址。“运行地址”变量的 “数据”选项应选择“输出” 5. 创建监控画面打开图形编辑器创建按钮

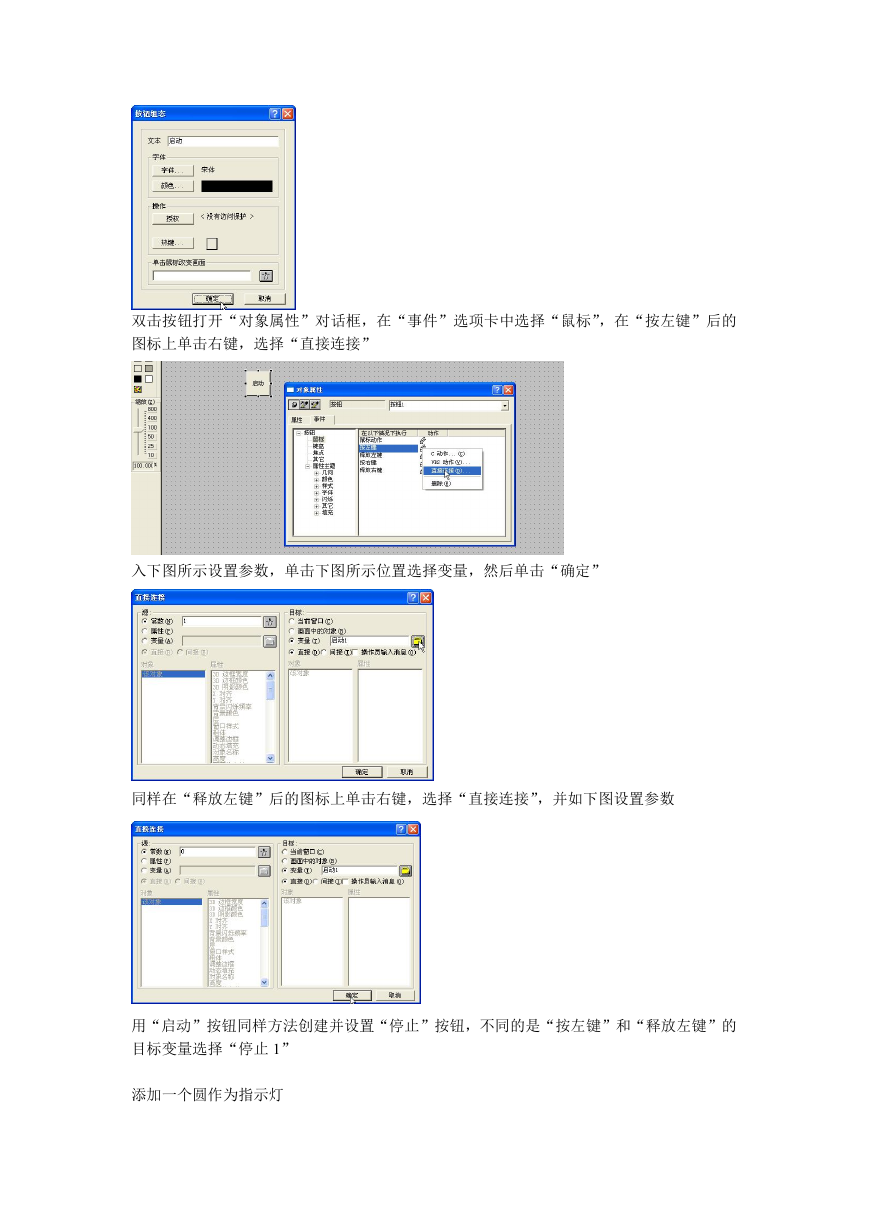

双击按钮打开“对象属性”对话框，在“事件”选项卡中选择“鼠标”，在“按左键”后的图标上单击右键，选择“直接连接” 入下图所示设置参数，单击下图所示位置选择变量，然后单击“确定” 同样在“释放左键”后的图标上单击右键，选择“直接连接”，并如下图设置参数用“启动”按钮同样方法创建并设置“停止”按钮，不同的是“按左键”和“释放左键”的目标变量选择“停止 1” 添加一个圆作为指示灯

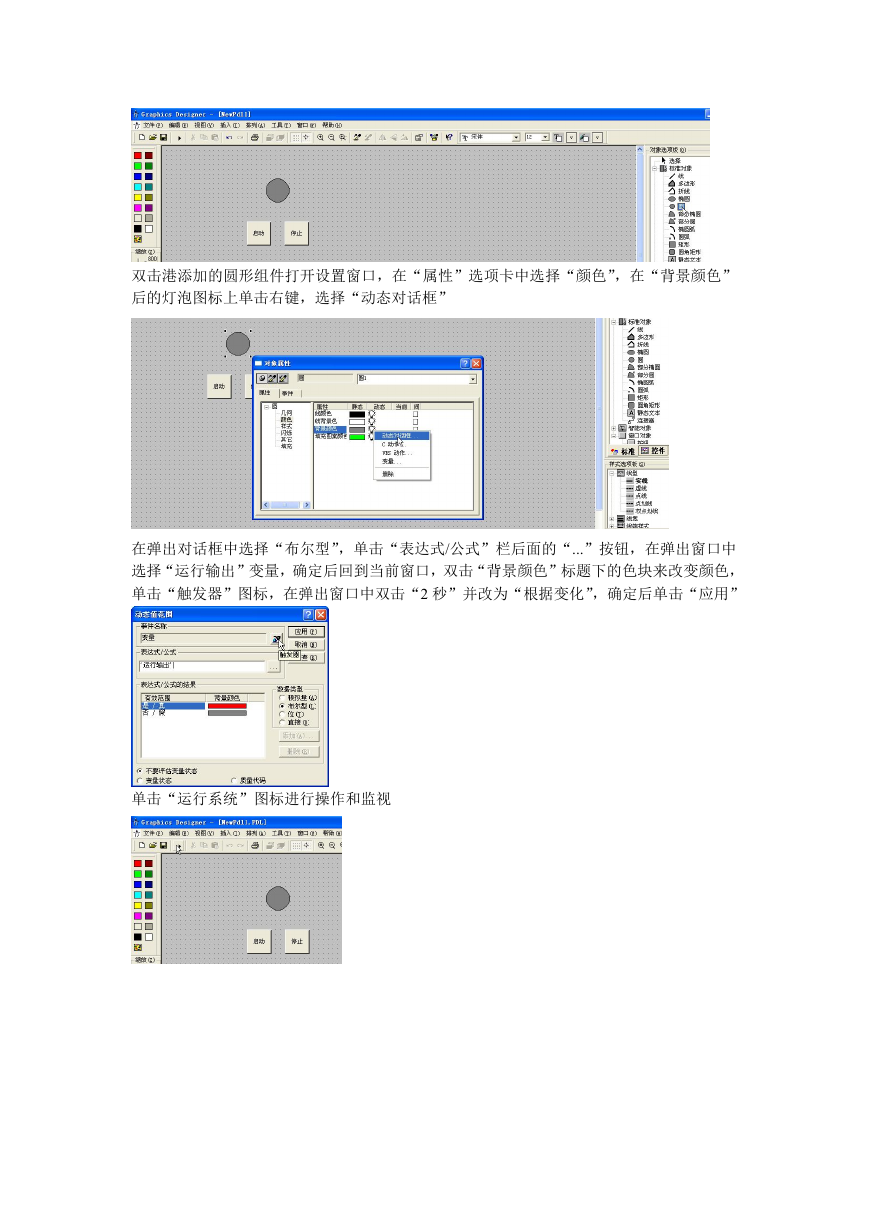

双击港添加的圆形组件打开设置窗口，在“属性”选项卡中选择“颜色”，在“背景颜色” 后的灯泡图标上单击右键，选择“动态对话框” 在弹出对话框中选择“布尔型”，单击“表达式/公式”栏后面的“...”按钮，在弹出窗口中选择“运行输出”变量，确定后回到当前窗口，双击“背景颜色”标题下的色块来改变颜色，单击“触发器”图标，在弹出窗口中双击“2 秒”并改为“根据变化”，确定后单击“应用” 单击“运行系统”图标进行操作和监视
