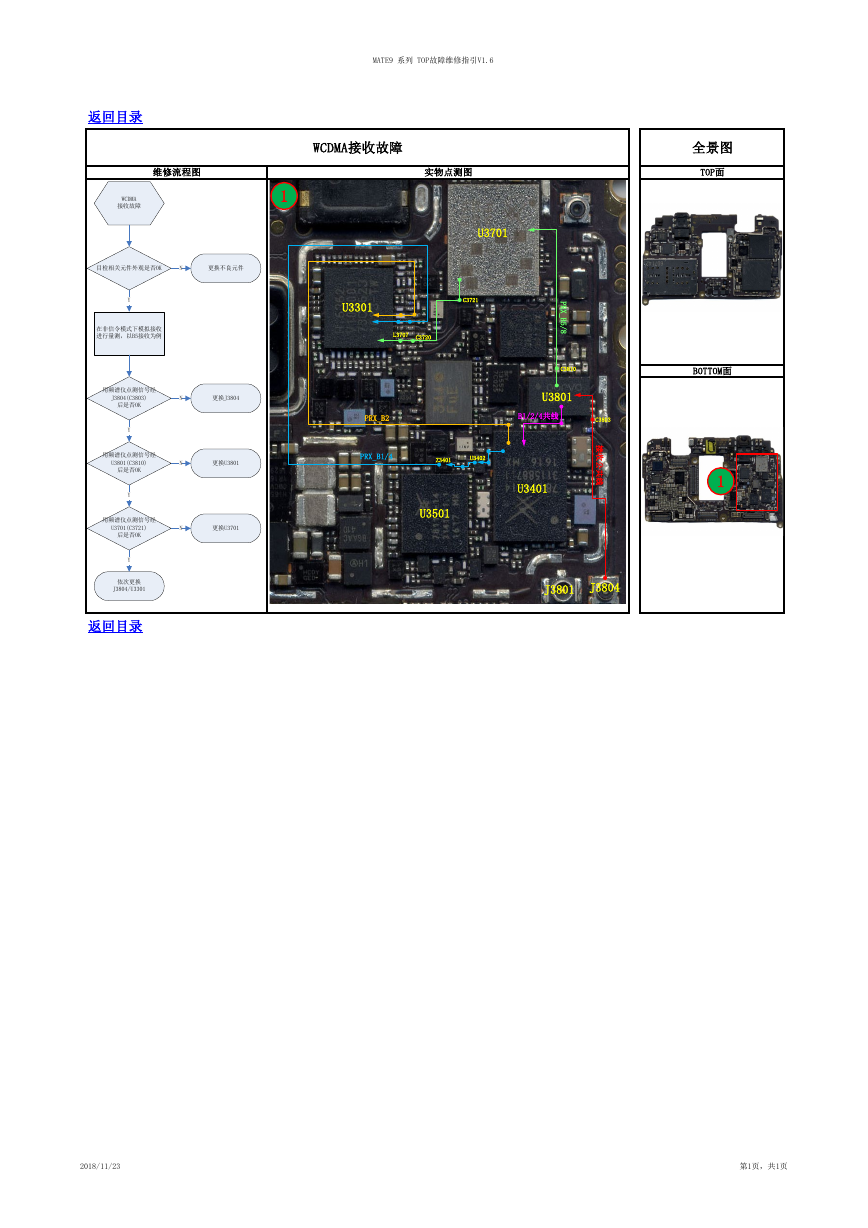

MATE9 系列 TOP故障维修指引V1.6 返回目录 维修流程图 实物点测图 WCDMA接收故障 全景图 TOP面 WCDMA 接收故障 1 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以B5接收为例 用频谱仪点测信号经 J3804(C3803) 后是否OK Y 用频谱仪点测信号经 U3801(C3810) 后是否OK Y 用频谱仪点测信号经 U3701(C3721) 后是否OK Y 依次更换 J3804/U3301 返回目录 N N N 更换J3804 更换U3801 更换U3701 U3701 U3301 C3721 L3707 C3720 P R X _ B 5 / 8 C3810 U3801 PRX_B2 B1/2/4共线 C3803 PRX_B1/4 Z3401 U3402 接 收 公 共 线 U3401 U3501 J3801 J3804 BOTTOM面 1 2018/11/23 第1页，共1页
