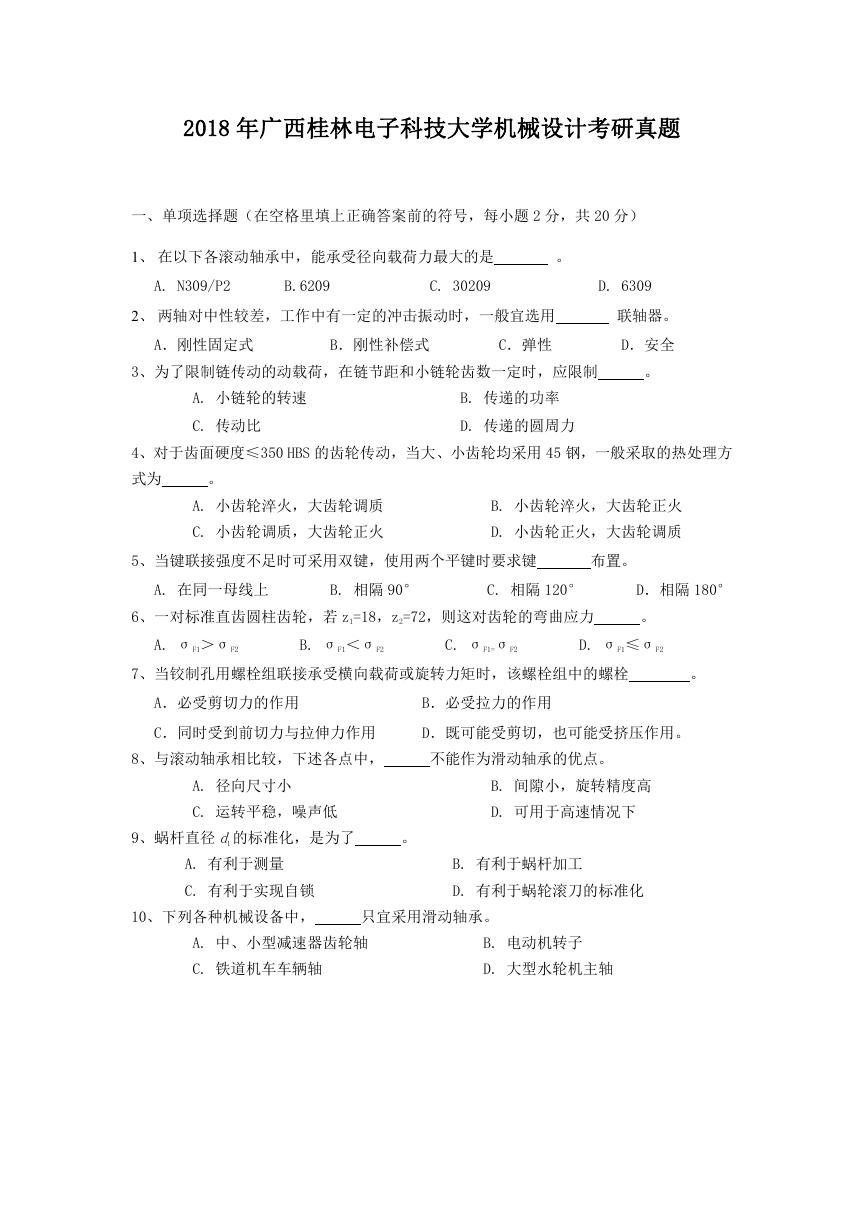

2018 年广西桂林电子科技大学机械设计考研真题一、单项选择题（在空格里填上正确答案前的符号，每小题 2 分，共 20 分） 1、在以下各滚动轴承中，能承受径向载荷力最大的是。 A. N309/P2 B.6209 C. 30209 D. 6309 2、两轴对中性较差，工作中有一定的冲击振动时，一般宜选用 A．刚性固定式 B．刚性补偿式 C．弹性联轴器。 D．安全 3、为了限制链传动的动载荷，在链节距和小链轮齿数一定时，应限制。 A. 小链轮的转速 C. 传动比 B. 传递的功率 D. 传递的圆周力 4、对于齿面硬度≤350 HBS 的齿轮传动，当大、小齿轮均采用 45 钢，一般采取的热处理方式为。 A. 小齿轮淬火，大齿轮调质 B. 小齿轮淬火，大齿轮正火 C. 小齿轮调质，大齿轮正火 D. 小齿轮正火，大齿轮调质 5、当键联接强度不足时可采用双键，使用两个平键时要求键布置。 A. 在同一母线上 B. 相隔 90° C. 相隔 120° D．相隔 180° 6、一对标准直齿圆柱齿轮，若 z1=18，z2=72，则这对齿轮的弯曲应力。 A. σF1＞σF2 B. σF1＜σF2 C. σF1=σF2 D. σF1≤σF2 7、当铰制孔用螺栓组联接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。 A．必受剪切力的作用 B．必受拉力的作用 C．同时受到前切力与拉伸力作用 D．既可能受剪切，也可能受挤压作用。 8、与滚动轴承相比较，下述各点中，不能作为滑动轴承的优点。 A. 径向尺寸小 C. 运转平稳，噪声低 B. 间隙小，旋转精度高 D. 可用于高速情况下 9、蜗杆直径 d1 的标准化，是为了。 A. 有利于测量 C. 有利于实现自锁 B. 有利于蜗杆加工 D. 有利于蜗轮滚刀的标准化 10、下列各种机械设备中，只宜采用滑动轴承。 A. 中、小型减速器齿轮轴 B. 电动机转子 C. 铁道机车车辆轴 D. 大型水轮机主轴

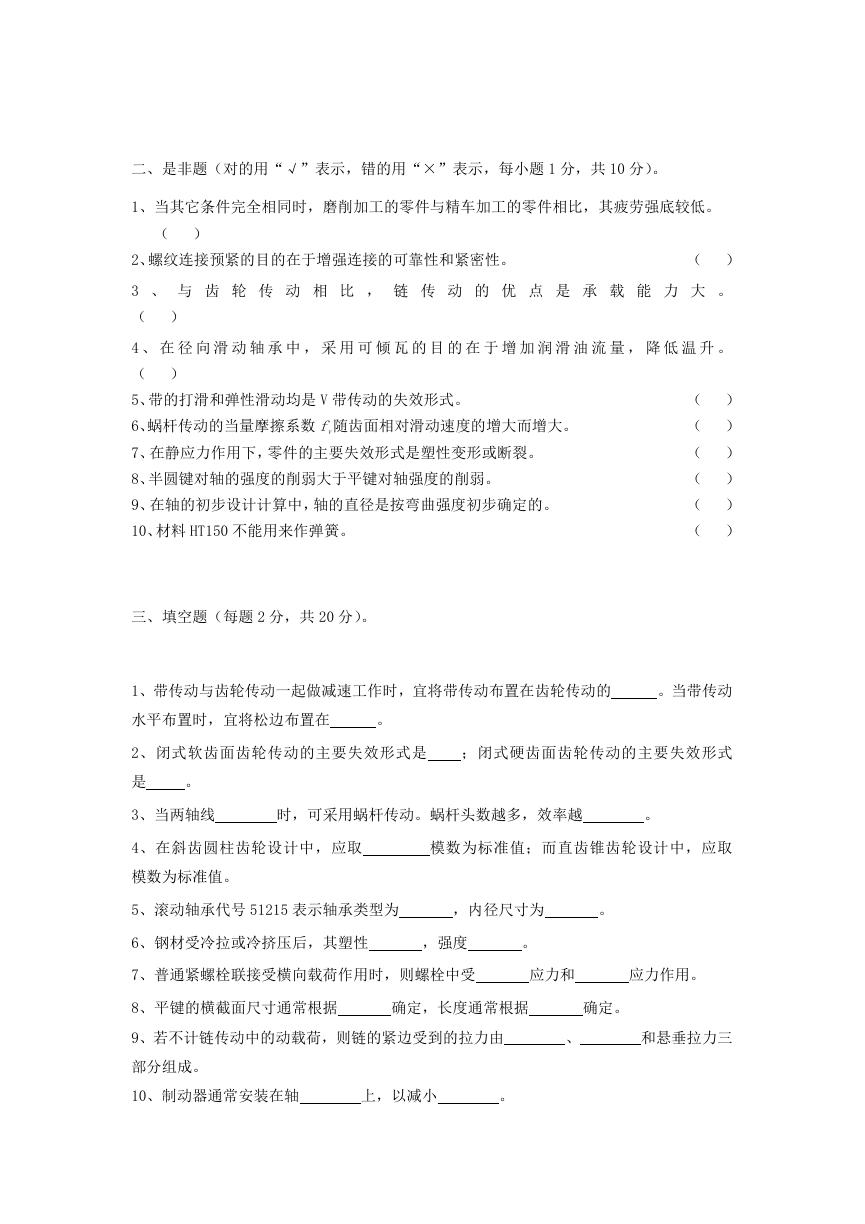

二、是非题（对的用“√”表示，错的用“×”表示，每小题 1 分，共 10 分）。 1、当其它条件完全相同时，磨削加工的零件与精车加工的零件相比，其疲劳强底较低。（） 2、螺纹连接预紧的目的在于增强连接的可靠性和紧密性。（） 3 、与齿轮传动相比，链传动的优点是承载能力大。（） 4 、在径向滑动轴承中，采用可倾瓦的目的在于增加润滑油流量，降低温升。（） 5、带的打滑和弹性滑动均是 V 带传动的失效形式。 6、蜗杆传动的当量摩擦系数 fv随齿面相对滑动速度的增大而增大。 7、在静应力作用下，零件的主要失效形式是塑性变形或断裂。 8、半圆键对轴的强度的削弱大于平键对轴强度的削弱。 9、在轴的初步设计计算中，轴的直径是按弯曲强度初步确定的。 10、材料 HT150 不能用来作弹簧。（）（）（）（）（）（）三、填空题（每题 2 分，共 20 分）。 1、带传动与齿轮传动一起做减速工作时，宜将带传动布置在齿轮传动的。当带传动水平布置时，宜将松边布置在。 2、闭式软齿面齿轮传动的主要失效形式是；闭式硬齿面齿轮传动的主要失效形式是。 3、当两轴线时，可采用蜗杆传动。蜗杆头数越多，效率越。 4、在斜齿圆柱齿轮设计中，应取模数为标准值；而直齿锥齿轮设计中，应取模数为标准值。 5、滚动轴承代号 51215 表示轴承类型为，内径尺寸为。 6、钢材受冷拉或冷挤压后，其塑性，强度。 7、普通紧螺栓联接受横向载荷作用时，则螺栓中受应力和应力作用。 8、平键的横截面尺寸通常根据确定，长度通常根据确定。 9、若不计链传动中的动载荷，则链的紧边受到的拉力由、和悬垂拉力三部分组成。 10、制动器通常安装在轴上，以减小。

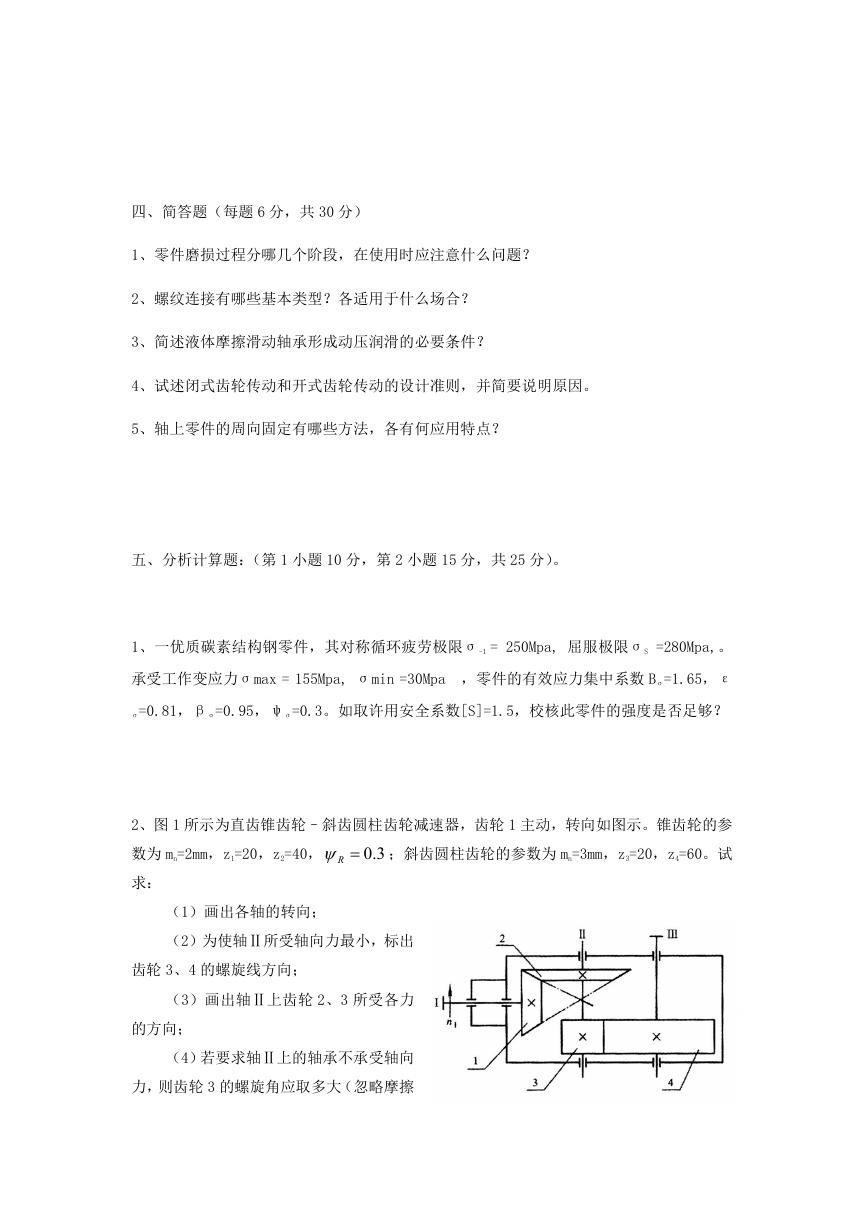

四、简答题（每题 6 分，共 30 分） 1、零件磨损过程分哪几个阶段，在使用时应注意什么问题？ 2、螺纹连接有哪些基本类型？各适用于什么场合？ 3、简述液体摩擦滑动轴承形成动压润滑的必要条件？ 4、试述闭式齿轮传动和开式齿轮传动的设计准则，并简要说明原因。 5、轴上零件的周向固定有哪些方法，各有何应用特点？五、分析计算题：（第 1 小题 10 分，第 2 小题 15 分，共 25 分）。 1、一优质碳素结构钢零件，其对称循环疲劳极限σ-1 = 250Mpa, 屈服极限σS =280Mpa,。承受工作变应力σmax = 155Mpa, σmin =30Mpa ，零件的有效应力集中系数 Bσ=1.65，ε σ=0.81，βσ=0.95，ψσ=0.3。如取许用安全系数[S]=1.5，校核此零件的强度是否足够？ 2、图 1 所示为直齿锥齿轮–斜齿圆柱齿轮减速器，齿轮 1 主动，转向如图示。锥齿轮的参数为 mn=2mm，z1=20，z2=40， 3.0R ；斜齿圆柱齿轮的参数为 mn=3mm，z3=20，z4=60。试求：（1）画出各轴的转向；（2）为使轴Ⅱ所受轴向力最小，标出齿轮 3、4 的螺旋线方向；（3）画出轴Ⅱ上齿轮 2、3 所受各力的方向；（4）若要求轴Ⅱ上的轴承不承受轴向力，则齿轮 3 的螺旋角应取多大（忽略摩擦

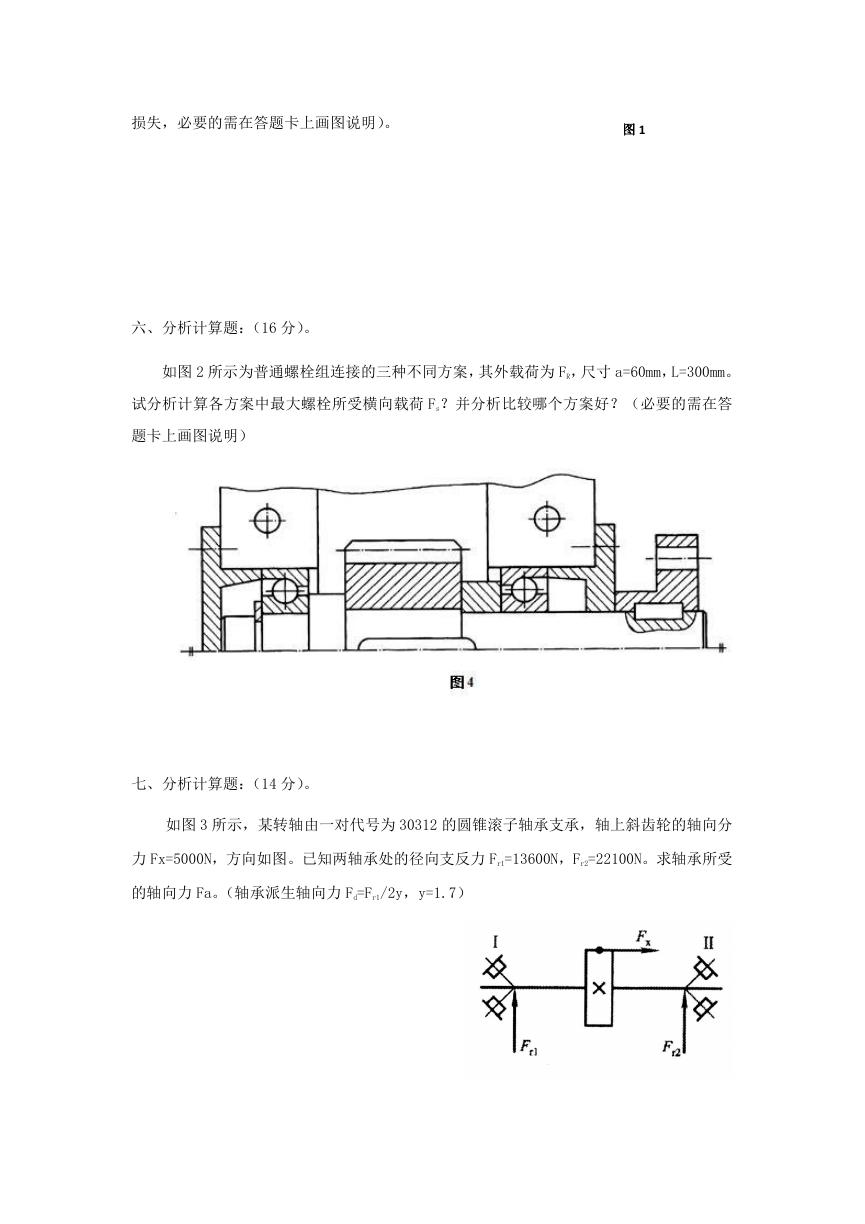

损失，必要的需在答题卡上画图说明）。图 1 六、分析计算题：（16 分）。如图 2 所示为普通螺栓组连接的三种不同方案，其外载荷为 FR，尺寸 a=60mm，L=300mm。试分析计算各方案中最大螺栓所受横向载荷 Fs？并分析比较哪个方案好？（必要的需在答题卡上画图说明）七、分析计算题：（14 分）。如图 3 所示，某转轴由一对代号为 30312 的圆锥滚子轴承支承，轴上斜齿轮的轴向分力 Fx=5000N，方向如图。已知两轴承处的径向支反力 Fr1=13600N，Fr2=22100N。求轴承所受的轴向力 Fa。（轴承派生轴向力 Fd=Fr1/2y，y=1.7）

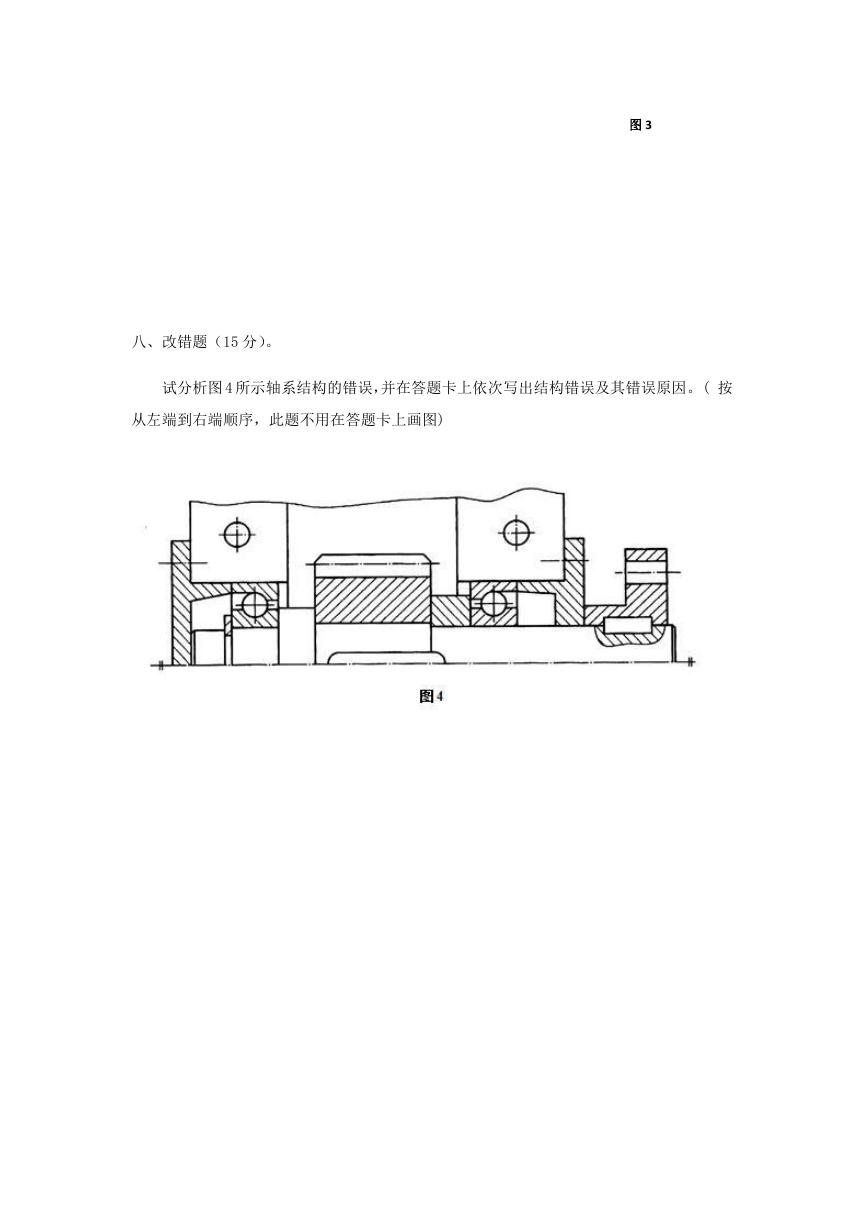

图 3 八、改错题（15 分）。试分析图 4 所示轴系结构的错误，并在答题卡上依次写出结构错误及其错误原因。( 按从左端到右端顺序，此题不用在答题卡上画图)
